Почему на ВАЗ-2114 (2115) не работает прикуриватель и магнитола
Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?
Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
- Указатели не работают все:
спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости; - Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
- Зажигание срабатывает режимно, машина заводиться не отказывается;
- Практически 100% перегорел предохранитель F3
. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.
Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.
Следующее слабое звено:
Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.
Какой предохранитель отвечает за подсветку приборов ваз 2114
- Подгорели контакты на замке зажигания
. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются; - Монтажный блок
. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.
ВАЗ-2114 не работает прикуриватель и магнитола: 2115, отказал предохранитель, причины Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.
Перегоревшие лампочки
Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы.
Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).
- Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.Чтобы отодвинуть кожух приборной панели, достаточно открутить 5 болтов
- Справа от панели есть ряд кнопок. Рядом с ним есть ещё один винт, скрытый пластиковой заглушкой. Она поддевается ножом (или плоской отвёрткой). Винт выкручивается.
- Теперь из ниши нужно извлечь автомагнитолу, выкрутив её крепёжные болты, а также снять пластиковые ручки с регуляторов отопителя.
- Кожух приборной панели освобождён от крепежа. Его следует потянуть на себя, выдвинув на 15–20 см. Этого будет достаточно, чтобы получить доступ к задней стенке приборного блока.
- На стенке виден ряд углублений с патронами лампочек. Они извлекаются вручную. Для этого патрон вместе с лампой поворачивается против часовой стрелки до характерного щелчка.Стрелкой на задней стенке показан патрон с лампочкой, он выкручивается вручную
- Сгоревшие лампы заменяются новыми, затем выполняется обратная сборка приборной панели.

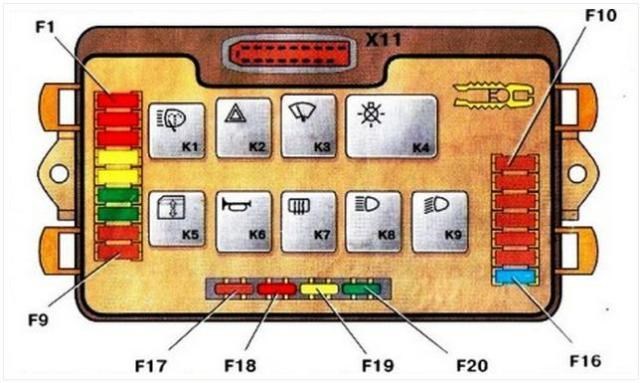

Схема и расположение блока предохранителей ВАЗ-2114 ВАЗ-2115 и ВАЗ-2113
- Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
- Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
- Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.Контактная плата в приборной панели ВАЗ 2114 держится на простых пластиковых защёлках
- Защёлки отгибаются ножом, повреждённая плата извлекается и заменяется новой. Затем выполняется обратная сборка панели.
Пропала подсветка панели приборов на ВАЗ-2114: не горит — автомобильный портал На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

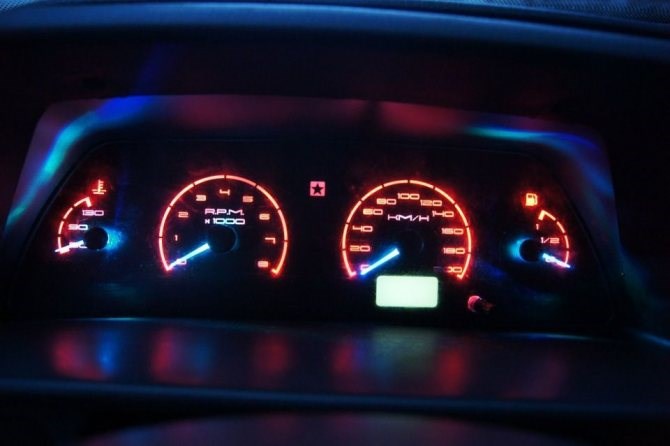

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?
Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.
Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.
Причины неисправности
Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:
- Предохранитель.
- Лампочки подсветки и их электроцепь.
- Проводка.
- Неисправность в блоке предохранителей.
- Повреждение платы.
Способы решения
Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

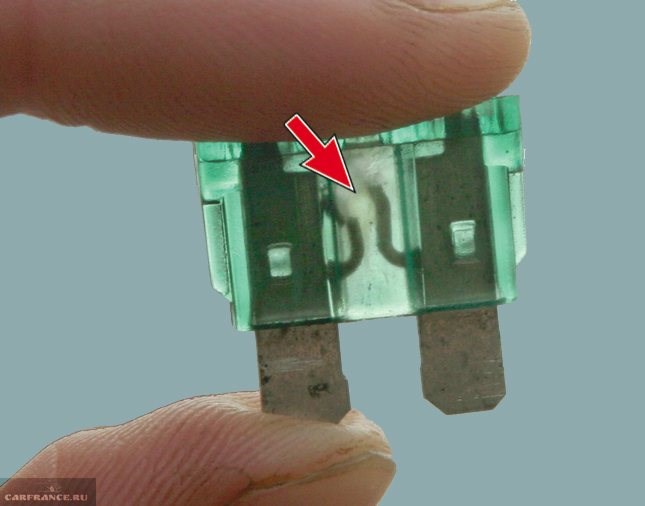

Предохранитель
Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.
Лампочки
В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.
Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!
Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.
Проводка
Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.
Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.
Пропала подсветка панели приборов на ВАЗ-2114: не горит
НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК
Где находится?
Схема соединений монтажного блока ВАЗ 2114 Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.
Принцип работа, конструкция и характеристики предохранителей
Защитное устройство подобного типа состоит из корпуса, который обычно выполняется из высокопрочной керамики или специального стекла и плавкой вставки из токопроводящего металла или сплава.
- в него встраивается особым образом плавкая вставка таким образом, чтобы при превышении номинального тока вставки она оплавлялась или разрывалась;
- рабочая нить вставлена в камеру для гашения электрической дуги, возникающей при разрыве цепи, эта камера оборудована в корпусе;
- на корпусе, в тех местах и в том виде, как это предусмотрено вариантом исполнения предохранителя, имеются рабочие контакты, через которые он должен подсоединяться в общую сеть.
На корпусе наносится информация о характеристиках данного защитного устройства. Это номинальный ток плавкой вставки и номинальный ток корпуса предохранителя при котором он разрушается.
По рабочим характеристикам эти защитные элементы подразделяются на:
В автомобильных сетях применяют первые две разновидности.
Определяющим моментом показывающим предназначение конкретного защитного устройства с плавкой вставкой является ее токовая характеристика. Именно она говорит о том, в каком диапазоне этот элемент готов работать.
- Для защиты электродвигателей ставят такие предохранители, вставки которых выдерживают номинальный ток и его превышение достаточно длительное время необходимое для запуска основного механизма и выхода его в рабочий диапазон. Как правило, такие ЗУ(защитные устройства) маркируются — g – как устройства готовые к защите как от перегрузки, так и от короткого замыкания.
- Имеются защитные устройства, которые эффективно срабатывают при коротких замыканиях и защищают все оборудование от токов очень высокого напряжения. Такие ЗУ маркируются — a — для защиты только от КЗ.
Плавкие предохранители для автомобилей имеют несколько вариантов исполнения:
- слаботочные вставки, в сетях до 20 А, изготовлены из стекла с тонкой проволочной вставкой, бывают керамические корпуса, концы сделаны из металла;
- вилочные вставки, наиболее часто используются в транспортных средствах, они бывают миниатюрными и обычными.

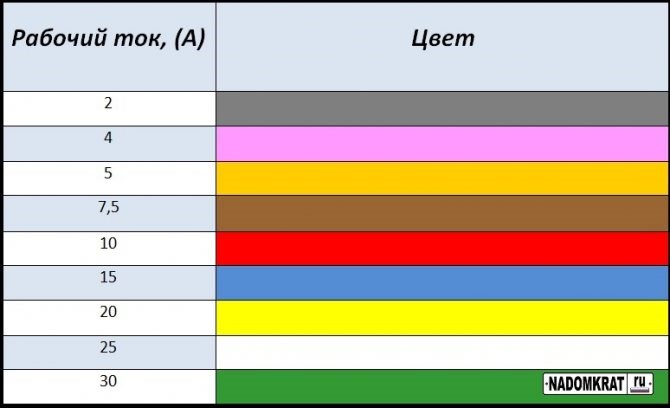

Согласно ГОСТ принята система окраски плавких ЗУ в зависимости от номинального тока вставки. 2 А — серый, 4 А — розовый, 5 А — оранжево-желтый, 7,5 А — коричневый, 10 А — красный, 15 А — голубой, 20 А — желтый, 25 А — белый, 30 А — зеленый.
Расшифровка дополнительного блока предохранителей и реле
Реле стартера, зажигания, задних противотуманных фонарей
Причины неисправности
- Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
- При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
- Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.
Монтажный блок предохранителей ваз 2114 схема В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.
Где находится?
Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.
В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.
Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.
Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.
Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.
Если в вашем авто перестал работать прикуриватель, печка, бензонасос, центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?
После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.
Чем современней стает автомобиль, тем больше в нем появляется разных дополнительных и заводских опций, улучшающих удобство водителя и пассажиров, а также, влияющих на управление машиной в целом. Как правило, все эти опции, берут энергию от аккумуляторной батареи.
Причины отключения приборной панели на ВАЗ 2114
- отвечает за омыватели и щетки-очистители передних фар (при наличии такой опции);
- обеспечивает работоспособность указателей поворота и аварийной сигнализации;
- отвечает за стеклоочиститель лобового стекла;
- работа ламп освещения салона автомобиля;
- работа электрических стеклоподъемников (при наличии такой опции);
- обеспечивает работоспособность клаксона;
- обогрев заднего стекла (при наличии такой опции);
- отвечает за фары ближнего света;
- отвечает за фары дальнего света;
Замена предохранителей на ВАЗ 2114 Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.
