Фотоотчет об установке в передние двери Renault Logan I электрических стеклоподъемников «ФОРВАРД»
Устинов Виктор Анатольевич (г. Кандалакша, Мурманская область), в рамках участия в нашей акции, рассказывает, как он установил электрические стеклоподъемники «ФОРВАРД» в передние двери Renault Logan 1-го поколения.
Вот и я дозрел до установки стеклоподъёмников, мясорубка в дверях — это просто ужас!
Заказал на сайте Стеклоподъем.РФ — электростеклоподъемники «ФОРВАРД» для Renault Logan I на передние двери.
Через пару часов мне отзвонилась менеджер и всё уточнила, а спустя 5 дней они приехали! Упакованы хорошо, всё есть в наличии, и дождавшись выходных принялся их ставить.
Открутил винты с двери (в ручке, динамике и с торца), снял ручку, дверную карту с пистонов, и мне открылся такой вид.
Опустил стекло до половины, чтобы был доступ к крепёжным болтам стекла. Открутил их и поднял руками стекло вверх, а там его закрепил на скотч, чтобы не упало. Потом отвернул 4 гайки на 10 и снял эту мясорубку.
Протянул провода через стандартную гофру до панели предохранителей (не хотел снимать панель приборов) и запитался от массы щитка предохранителей. Плюс взял с общего предохранителя 30А (Перед этим обязательно снять клеммы с аккумулятора. ) Провода должны быть силовые, т.к. ток по ним идёт до 20А в пиках.
Всё, силовую часть вывел в дверь, и можно заняться непосредственно стеклоподъёмником! Поставил новый стеклоподъёмник на штатные места, всё подошло идеально, но каретка оказалась вверху, и не было возможности прикрепить к ней стекло, пришлось подключаться к аккумулятору через проводки. Чтобы угнать каретку в нужное место и закрепить на неё стекло, на это ушло минут 10.
На кнопке есть цифры минус (это 5,6,3) и плюс (2,4) на силовые провода соответственно. А те, что отмечены буквой «С» на стеклоподъёмник (это 1 и 7). Если подключил и стекло едет не туда, то их просто поменять местами. Всё это припаял к разъёму, вырезал в дверной карте отверстие под кнопку, вставил кнопку и подключил.
Закрепил все болтающиеся провода на стяжки и поставил дверную карту на место. Вот что в итоге получилось.
Стекло с кнопки едет бодро, без закусываний и притормаживаний. В общем, я доволен как слон.
А вот идущую в комплекте заглушку я от радости поставить забыл, поэтому на выходных надо будет её поставить!
Спасибо, Виктор Анатольевич, за подготовленный фотоотчет.
С неперпением будем ждать заказа на задние электростеклоподъемники, а пока перечисляем обещанный приз на счет мобильного телефона.
Купить электрические стеклоподъемники «ФОРВАРД» для Renault Logan I и Lada Largus (в передние двери) Вы можете в нашем интернет-магазине
P.S.: Мы не рекомендуем заниматься самодеятельностью, подключая электропроводку как описано в этом отчете.
Для Вашего удобства наш магазин предлагает целую линейку комплектов для подключения электрических стеклоподъемников на различные автомобили. Они отличаются типом переключателей, их количеством, а также конструкцией жгутов электропроводки.
Не Горят Кнопки Стеклоподъемников Рено Сандеро… Renault logan 2012
Электрические и механические стеклоподъемники на Рено Логан: установка, ремонт, кнопка стеклоподъемников Однако в книге лампочка просто вытаскивается, или же это касается только разобранной, в качестве примера, кнопки аварийной сигнализации?

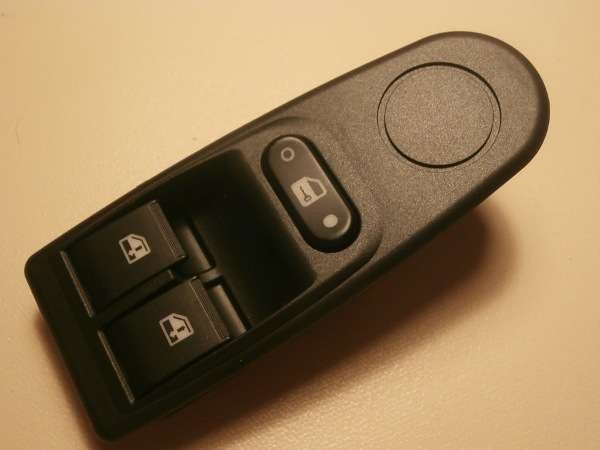

Описание блока управления стеклоподъемниками
Для чего используется модуль управления стеклами, в чем заключается схема его работы, в каких случаях выполняется ремонт системы? Для начала разберем назначение и принцип действия устройства.
Назначение и устройство
При необходимости автовладелец может заблокировать управляющие кнопки на панели, таким образом предотвратив открытие и закрытие окон без необходимости.
Предлагаем подробно ознакомиться со всеми функциями, которые выполняет управляющий блок:
- Управление стеклами, а также люком, если таковой имеется, при необходимости или при активации автомобильной сигнализации.
- Если речь идет о доводчиках, то водитель сможет настроить систему таким образом, чтобы даже при включении сигнализации блок не до конца закрывал окна, что позволит обеспечить проветривание салона.
- Устройство заблокирует движение стекол при надобности, к примеру, если во время движения устройство встретилось с препятствием.
- Если на блоке есть кнопка блокировки движения, то водитель может ее нажать, чтобы заблокировать открытие либо закрытие. Особенно это актуально, если в салоне транспортного средства имеются дети.
- Если при работе ЭСП оборвется тросик, то модуль автоматически заблокирует работу системы и отключит электромотор.
- Кроме того, отключение системы произойдет и в том случае, если в работе электрической цепи либо мотора возникнет короткое замыкание.
Принцип действия
Если в системе используются доводчики, то сначала импульс поступает именно на них, а уже затем на моторчик с реле. Соответственно, при наличии доводчика система дополняется еще одним модулем. Все коммуникационные механизмы управления устанавливаются под обшивку водительской, а также пассажирских дверей.
Возможные неисправности: признаки и причины
Все неисправности, связанные с работой системы, можно разделить на механические и электрические.
Определить неисправность можно самостоятельно:
- Устройство не работает, ни одной стекло не реагирует на нажатие кнопок. Причин в данном случае может быть множество. Следует проверить работоспособность предохранителя, состояние электрической цепи подключения, контакты. Все вышедшие из строя элементы подлежат замене.
- Блок позволяет управлять всеми стеклами, кроме одного или несколькими из них. В этом случае неисправность может крыться как в блоке, так и в проводке. Причина может заключаться в повреждении проводки, цепь следует проверить.
- Блок работает, но стекла стали подниматься и опускаться значительно медленнее. При такой проблеме причину следует искать в некорректной работе электродвигателя, поскольку сам модуль, вероятнее всего, работает правильно (автор видео Сидоров Виталий).
Замена лампы подсветки кнопки стеклоподъемника Рено Логан Renault Logan
После вскрытия я обнаружил что эти лампочки давно плавили саму пластмассу, желтая вкладка обгорела как негр ?
Renault Logan, 2006

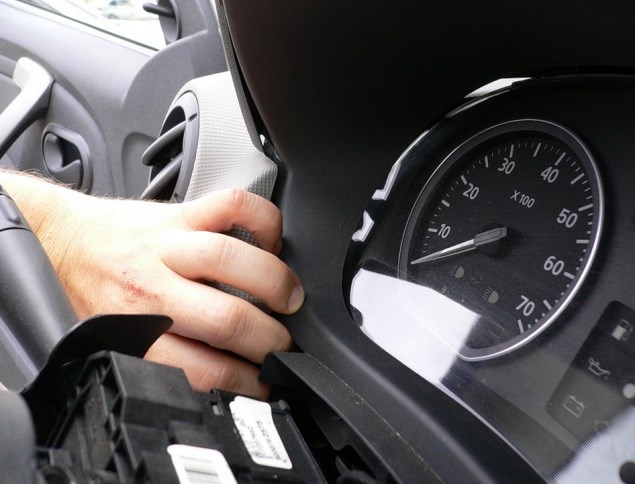

Замена лампочек в приборной панели Рено Логан, описание и обозначения индикаторов, органы управления, снятие торпеды и замена щитка
ЭЛЕКТРОСХЕМА RENAULT LOGAN — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ Электросхема звукового сигнала
Порядок ремонта стеклоподъемников на автомобиле Логан
Процесс замены данных элементов своими руками на автомобиле происходит в несколько этапов:
Так как многие автолюбители после приобретения монтируют механизмы с электрическим приводом вместо штатных, во время проведения таких работ возникает ряд особенностей. Наряду со всеми процедурами, описанными выше владельцу предстоит:
- После выбора подходящего механизма с помощью заводского артикула, снятия обивки дверей и ручки двери необходимо проложить проводку в штатное место двери (вне зависимости от того, какая она – левая, правая, задняя или передняя, с помощью артикула можно подобрать любую деталь).
- Затем работающие элементы электропроводки через штатные отверстия между дверьми проложить до места установки кнопок подъемников через штатные жгуты (для версии автомобиля в первом поколении таким местом является центральная консоль и нижняя часть пластикового кожуха за ручным тормозом для задних элементов, для машин во втором поколении блок подъемников расположен на левой передней двери).
- После прокладывания жгутов электропроводки необходимо проверить работоспособность всей системы (свет, ручки) согласно схемы подключения, а также работоспособность блока на левой двери (для машин второго поколения) и кнопок на центральной консоли (для первого поколения).
- Сборка панелей дверей происходит в обратной последовательности.
Возможные неисправности: признаки и причины
- выход из строя подсветки кнопки (связан с перегоранием лампочки из-за естественного износа или же скачков напряжения внутри бортовой сети);

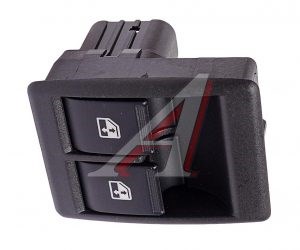

- выход из строя кнопки управления стеклоподъемниками, в том числе вместе с подсветкой (также связан с естественным износом электрических элементов). В случае ремонта как и с иными деталями на Рено Логан самым простым способом выбрать нужный элемент будет поиск по заводскому артикулу (также это относится к элементам подсветки — лампочкам);
- спадание тяги привода подъемников. Данная неисправность характерна как для механического привода, так и для автоматического.
Инструкция по монтажу СХЕМА СОЕДИНЕНИЙ НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРОПОДОГРЕВОМ
Особенности и обозначения
Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.
В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2016, 2017 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.
Приборный щиток содержит следующее оборудование:
- Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
- Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
- Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;
Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.
Принцип действия
- Убрать кожух на рулевой колонке, для этого из его корпуса выкручиваются болты;
- Достать облицовку, креплениями которой выступают фиксаторы;
- Снять винты, фиксирующие кожух снизу;
- После снятия накладки откручиваются винты, расположенные с двух сторон;
Предохранители в блоке под капотом СХЕМА ВКЛЮЧЕНИЯ ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКОВ ПЕРЕДНИХ ДВЕРЕЙ
Передние ЭСП
Начал с передних эсп, чтобы задние работали на время переделки. Если же начать с задних, и делать все по схеме, то передние не будут функционировать пока задние на переделке, за день и даже за два тут не управиться.
Надо сказать, я уже делал подобное на ВАЗ 2112, когда переносил кнопки с тоннеля в двери. Для этого использовал кнопки эсп Калина.
Купил сдвоенную фишку для блока и три обычных для остальных дверей.
Схема включения передних эсп, цвета проводов кнопок и штатных проводов соответствуют схеме.
Кстати на схеме провода, на одиночной фишке от контактов 3 и 6 черного цвета. Это потому что они соединены с контактом 5 массы, соответственно их надо предварительно разрезать.
Решил упростить задачу и подключить подсветку кнопок от провода питания кнопок.
Таким образом, в двери придется вести только по два провода, а подсветка кнопок работает при включении зажигания. Черный провод массы, и желтый провод питания, ну или любого другого цвета, но я решил не нарушать общую цветовую гамму проводов, используемую в автомобиле.
Провода, шедшие на двигатели, тоже отрезал от штатных кнопок и соединил между собой по схеме выше. Это позволило не протягивать дополнительные два провода от кнопок водительской двери к кнопке пассажирской.
Далее снимаем карты дверей, как это делать писать не буду, в интернете море информации. Хотя сам первый раз это делал на Ларгусе, было страшновато, боялся сломать что-нибудь, обшивка с герметиком поддалась с большим трудом, половина клипс осталась в двери, выковыривал их потом.
Вырезаем отверстия для кнопок в подлокотниках дверей обычным строительным ножом, плюс я использовал ножовку по металлу для твердого пластика в основании внутренней ручки двери.
Возможные неисправности: признаки и причины
Bosch Gigalight
Блок в салоне
Подготовить Логан к смене ЭСП несложно: К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
Блок в салоне
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К4 — реле кондиционера, электромагнитная муфта компрессора.
См. информацию про F36. - К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.
Замена
Помимо галогенной лампы Рено Сандеро может иметь и светодиодные и ксеноновые световые элементы, которые обладают следующими характеристиками:
Особенности установки
- Снять дверную обивку, открутив крепления ключом T20.
- При помощи T27 снять ручки, двигаясь против часовой.
- Убрать динамики и декоративную сетку, используя TORX по часовой.
- Отщёлкнуть пистоны, снять обивку.
- Ключом на 10 демонтировать штатный механизм подъёмников стекол.
Подведем итог Кстати на схеме провода, на одиночной фишке от контактов 3 и 6 черного цвета. Это потому что они соединены с контактом 5 массы, соответственно их надо предварительно разрезать.
