Почему на ВАЗ-2114 не работает свет в салоне: основные причины. Не работает освещение

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Уникальный пересвет на ваз 2114 кнопок — советы электрика

• Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
• Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
• Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
• Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

ВАЗ 2115 не работает подсветка панели приборов • Каталожный номер кнопки переключателя наружного освещения ВАЗ 2113, 2114, 2115 — 2114-3709600 (00, 01).

Почему не работают противотуманки

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

Кнопка включения ПТФ

Так же может выйти из строя, меняется за 1 минуту.

Масса

Плохая масса на кузов либо самих ПТФ, либо от реле. Зачистить и надежно закрепить на кузов.

Нет питания

1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).

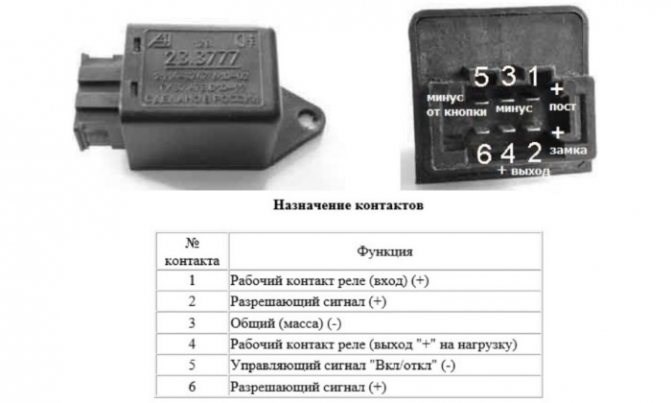

2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

Распиновка кнопки противотуманок ваз 2114

Блок предохранителей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На DRIVE2 прочел огромное количество записей об изменении подсветки кнопок, но всё же решил выложить результат своей работы, к тому же ещё назвав данную замену ПРАВИЛЬНОЙ. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ. Почему на ВАЗ-2114 не горят противотуманки: причины, фото и видео По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят противотуманки на ВАЗ 2114: ищем причины

1. К1 – реле очистителей фар.
2. К2 — реле указателей поворота и аварийной сигнализации.
3. К3 — реле очистителя ветрового стекла.
4. К4 — реле контроля исправности ламп.
5. К5 — реле стеклоподъёмников.
6. К6 — реле звуковых сигналов.
7. К7 — реле обогрева заднего стекла.
8. К8 — реле дальнего света фар.
9. К9 — реле ближнего света фар.
10. F1-F20 — плавкие предохранители.

Не работают противотуманки ВАЗ 2115, 2114: основные причины неисправности и их устранение

Внимание! Здесь следует оговориться, что обращение в автосервис обойдется гораздо дороже. Замену там осуществят по цене 2-3 датчиков.

Правильный пересвет кнопок нового образца ВАЗ 2113/2114/2115

Всем привет. Пока у меня там на половину разобран салон, сопливит коробка и гниет кузов, я решил заняться пересветом кнопок. Не спрашивайте зачем. Надо.

На DRIVE2 прочел огромное количество записей об изменении подсветки кнопок, но всё же решил выложить результат своей работы, к тому же ещё назвав данную замену ПРАВИЛЬНОЙ.

Собрал часть подопытных, скоро засияют новыми цветами

Далее приступаем к разборке самих кнопок. Лучше всего её начинать с верхней части кнопки. Для этого поддеваем защелки крышки кнопки маленькой отверткой или другим плоским предметом и снимаем её.

Как снять кнопки

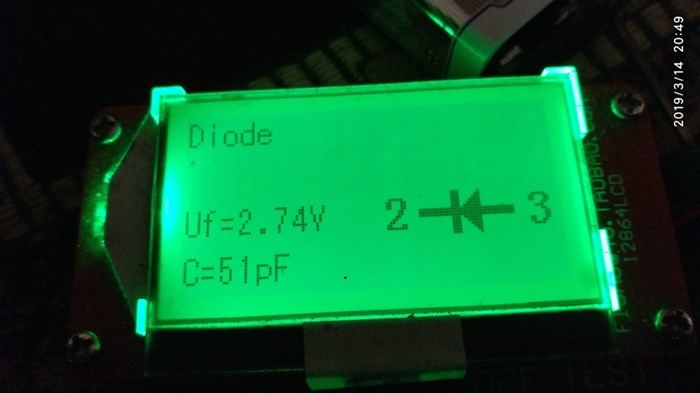

Какие светодиоды и в каком количестве приобретать

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором платы с запаянными smd светодиодами. Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. Схема установки противотуманных фонарей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как проверить предохранитель?

• паяльник с тонким жалом;
• припой;
• пинцет;
• небольшой нож или плоская отвёртка;
• светодиодные элементы желаемого цвета.

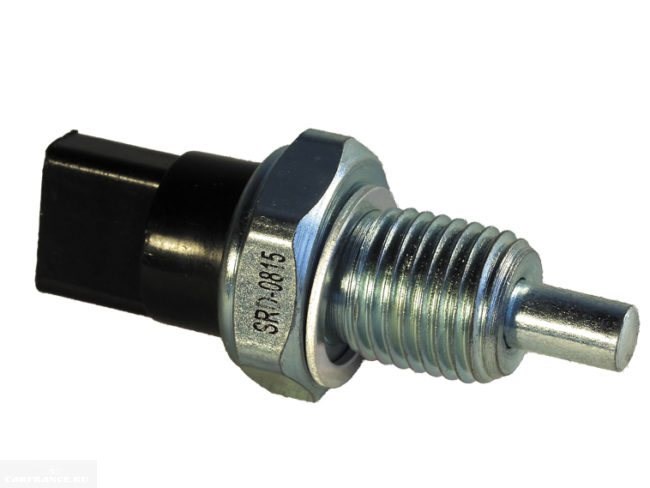

Процесс замены датчика заднего хода своими руками Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Провода переключателя наружного освещения ВАЗ 2114, схема

На передней панели автомобиля ВАЗ 2114 (2113, 2115) установлена спаренная кнопка переключателя наружного освещения.

Ею можно включить габариты, подсветку заднего номерного знака, подкапотную лампу и ближний свет. Разберемся какие провода к ней подходят (цвет, назначение, распиновка контактов) чтобы в случае появления проблем в работе электрооборудования быстро найти их причину.

Провода переключателя наружного освещения ВАЗ 2114, схема

Провода переключателя наружного освещения автомобилей ВАЗ 2114, 2114, 2115 — цвет, назначение, распиновка контактов

Описание схемы подключения проводов к переключателю наружного освещения ВАЗ 2114

• Переключатель наружного освещения автомобиля ВАЗ 2114 представляет собой блок механически связанных между собой двух кнопок. Одна включает габаритные огни, другая ближний свет фар.
• Нажатием на левую кнопку переключателя включаются габариты (наружное освещение), повторное нажатие их отключает. Нажатие на правую кнопку переключателя (при нажатой левой) включает ближний свет фар, повторное нажатие отключает их. Включить фары без габаритов нельзя, отключить габариты при включенных фарах так же нельзя. При включении кнопки габаритов на ней загорается световой индикатор, при отключении он гаснет. Обе кнопки оборудованы подсветкой.
• Напряжение на переключатель подается с замка зажигания (он работает только после поворота ключа в замке).
• Вход (+) на переключатель — его контакты «6» и «4». Выход (+) на габариты «2», на подрулевой переключатель света фар «5».

Примечания и дополнения

Каталожный номер кнопки переключателя наружного освещения ВАЗ 2113, 2114, 2115 — 2114-3709600 (00, 01).

Полезное видео

1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

Не горит подсветка приборов ВАЗ 2114-13-15 Общая схема электрооборудования автомобиля включая ПТФ

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

• поврежденный предохранитель;
• отсутствие 1, 2, 6 контактов (напряжения на них);
• замыкание переключателя (кнопка без фиксации);
• проблема с электропроводкой (обрыв).

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

• жёлтого цвета (указатель поворота);
• красного цвета (габариты);
• белого цвета (фонарь заднего хода);
• красного цвета (сигнализатор торможения);
• красного цвета (светоотражатель). 1 — указатель поворота; 2 — габарит; 3 — фонарь заднего хода; 4 — стоп-сигнал; 5 — подсветка номера

Как проверить предохранитель? Порядок установки выглядит следующим образом:

Проверка работоспособности ПТФ

Замена лампочки сложности не представляет, а вот установка нового стекла взамен разбитого невозможна без демонтажа фары. Крепление к бамперу элементарное, всего на двух винтах, но стекло приклеено к корпусу фары намертво.

При его замене место соединения с корпусом заливается герметиком. Кстати, менять стекло лучше сразу после появления на ней трещины, иначе напыление, нанесенное на корпус, быстро отслаивается и приходится покупать новый прибор. Видео или набор фото о том, как поменять фару, лампочку на этой странице, вам в помощь, но я прошу вас обратить внимание на некоторые моменты:

1. Устанавливать в противотуманную фару ксенон нужно с оглядкой. Если по силе ближнего света в ГОСТе установлены ее минимальные значения, то для противотуманных фар имеется ограничение. Она должна быть приблизительно в 3 раза слабее, чем у самых плохих приборов.
2. Вырезать в пластмассовом бампере прямоугольные отверстия можно обыкновенным ножом. Соорудить рамки для красоты также элементарно. Поэтому, купить и установить своими руками такие фары не составляет труда. Но если в автомобильной проводке не предусмотрено их подключение, то лучше обратиться к специалистам. Подключить противотуманки к простейшему тумблеру нельзя по правилам. Они должны загораться только после включения габаритных огней. Где реле, реализующее на практике эту последовательность включения световых приборов, и как подключить фары к электрической схеме, автоэлектрик знает намного лучше простого автолюбителя. Кнопка включения противотуманных фар на панели приборов имеется, но подключение проводов к ней процесс трудоемкий, требующий определенной квалификации. К тому же, перемудрить с проводкой и сделать короткое замыкание легче легкого, а ремонт, в таком случае, обойдется гораздо дороже.

Как подключить «противотуманки» своими руками

1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
2. Выход 85 должен идти непосредственно на Ш7.
3. К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Видео: инструкция по установке и подключению противотуманных фар Кнопка включения подключается, к ней подводятся фишки

Процесс монтажа

Готовые комплекты обычно содержат схему установки для ВАЗ 2110. Однако следует понимать, что в процессе может потребоваться внесение корректив. Перед началом монтажных работ, нужно убедиться в наличии места для них.

Если такового не предусмотрено в вашей модели, то следует продумать и определиться с ним самостоятельно. Рекомендуется делать это через передний бампер.

Порядок установки выглядит следующим образом:

1. В самом начале прокладываем проводку противотуманок. Прокладывается она также, как и основная проводка — по крылу, через левую часть (под капотом).
2. После этого нужно подать питание на кнопку, которую необходимо будет разместить на приборной панели. По стандарту, питание проводится от предохранителя на правых габаритах. Однако можно пойти другим путем, подсоединив питание к кнопке включения света. Можно взять питание от вывода на габариты, однако этот способ следует использовать в последнюю очередь, так как аккумулятор может преждевременно разрядится, если вы забудете выключить ПТФ.
3. Соединяем штекер вместе с фарами. Если огни не загораются, значит в схеме была допущена какая-либо ошибка. Следует тщательно проверить каждый составной элемент сети. Нередко проблема в реле. Чтобы её выявить нужно убедиться в наличие щелчка, если его нет — реле следует полностью менять.

Проверить правильность настройки и работы фар довольно просто: следует выехать на дорогу и включить фары. Если свет направлен слегка вниз, но при этом одинаково хорошо освещает и дорожное полотно, и обочину — все установлено корректно.

Рекомендуем ознакомиться с новым приложение такси в России — DiDi

Схема подключения ПТФ

1. Капот необходимо открыть, а с консоли предохранителей снять крышку.
2. Затем осуществить проверку 15А, который непосредственно отвечает за его работу. Если после замены предохранителя белый свет не зажегся, диагностика продолжается.
3. Необходимо включить зажигание, чтобы зафиксировать электрическое напряжение на консоли. Если его нет (а его показатель должен быть равен 12 В), то вполне вероятно, что контакты окислились. Если же есть, проверка проводится дальше.
4. И тогда уже требуется лезть под авто. С электродвигателя снимается защита, включается зажигание и соответствующая передача. Теперь можно смотреть — появилось напряжение на разъеме датчика, или же нет.
5. Как уже говорилось выше, при отсутствии тестера со стрелкой можно использовать контрольную лампочку. Ее свечение должно дать понять об имеющемся напряжении.
6. Затем наступает ключевой момент: необходимо произвести замыкание проводников рассматриваемого датчика. При появлении света остается лишь констатировать факт, что требуется замена датчика заднего хода ВАЗ 2114.

Неверное подключение

При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.
