Предохранитель зарядки аккумулятора – Где находится реле зарядки на ваз 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

ВАЗ 2112 Схема реле и предохранителей: Лада 2112, 1.5 л, 2002 года на DRIVE2

Цепи, защищаемые дополнительными предохранителями (все предохранители на А) на ВАЗ-2110:

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

С целью удобства обслуживания конструкторы ВАЗ 2110 определили нахождение устройства под рулевой колонкой. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках. Блок предохранителей ваз 2110 | Схема, распиновка, ремонт блока предохранителей ваз 2110 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Блок предохранителей ваз 2112 16 клапанов

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Какие реле стоят на ваз 2110 | Хитрости Жизни Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Описание предохранителей

За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

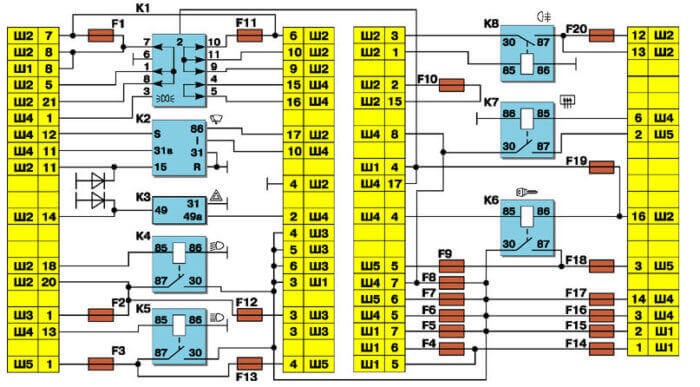

Электро схема блока

Как называется предохранитель генератора

• 15А — Модуль зажигания, контроллер
• 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
• 15А — топливного насоса, предохранитель бензонасоса , форсунки
• Реле электро вентилятора
• Реле бензонасоса
• Главное реле (реле зажигания)

Реле контроля ламп где находится ваз 2110. Монтажный блок расположение предохранителей и реле. Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

↑ Распиновка блока предохранителей ВАЗ-2110

Элементы с маркировкой F1, F11 имеют номинал 5А. Элементы с маркировкой F2, F12, F17, F20имеют номинал 7,5А. Элементы с маркировкой F3, F4, F13, F14, F16, F19имеют номинал 10А. Элементы с маркировкой F6 имеет номинал 15А. Элементы с маркировкой F7, F8, F9, F10, F15имеют номинал 20А. Элемент с маркировкой F18имеет номинал 25А. Элемент с маркировкой F5 имеет номинал 30А.

Предохранители дополнительного блока находятся в категории номиналов 15 А.

Первый элемент встраивается в силовую цепь модуля зажигания и попутно обеспечивает работу электронной системы управления мотора. Второй элемент отвечает за работу датчиков скорости, подогрева, расхода воздуха и корректной работы адсорбера. Третий элемент контролирует режим работы форсунок и отвечает за бензонасос.

Схема предохранителей

Начнем с реле.

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий. Фароочистители при включении света на Ш3 8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. ↑ Разборка блока предохранителей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Где находится блок предохранителей?

• откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
• откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
• освобождается устройство от удерживающей защелки,
• отключаются все электрические разъемы.

Какие предохранители собраны в блок Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

• Контроллер зажигания,
• Датчики кислорода, расхода воздуха, расчета скорости,
• Топливный насос и реле, форсунки,
• Вентилятор,
• Бензонасос,
• Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Где и какие монтажные блоки находятся в ВАЗ-2110

• 15А — Модуль зажигания, контроллер
• 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
• 15А — топливного насоса, предохранитель бензонасоса , форсунки
• Реле электро вентилятора
• Реле бензонасоса
• Главное реле (реле зажигания)

Схема расположения предохранителей ВАЗ 2110, 2111, 2112 Данный принцип работы носит название резисторного моста. Он позволяет практически безошибочно определять наличие неполадки в цепи питания ламп (для того, чтобы избежать случайных срабатываний при небольших сетевых колебаниях, реле рассчитано на разности потенциалов, максимально близкие к разности, образующейся при обрыве).

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Начнем с реле.

Схема предохранителей

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

За что отвечают реле блока предохранителей ВАЗ 2110

Как разделяются блоки в машине?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Сделайте следующее выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой произведите замену. Выводы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Система расположения дополнительного блока предохранителей в ВАЗ-2110

• Заведите автомобиль, повернув ключ в замке зажигания;
• Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
• Подождите около 20 секунд;
• Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Основной блок Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

Где и какие монтажные блоки находятся в ВАЗ-2110

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

• К1 — реле включения передней оптики;
• К2 — реле стеклоочистителей;
• К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
• К4 — реле ламп ближнего света;
• К5 — реле ламп дальнего света;
• К6 — резервное реле;
• К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Электромагнитные реле

1. Предохранитель модуля зажигания и электронного блока управления двигателем.
2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
4. Реле электродвигателя вентилятора.
5. Реле включения электродвигателя топливного насоса.
6. Реле системы зажигания.

Электро схема блока В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.
