На ваз 2107 не работает панель приборов – Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): причины, ремонт
Замена ламп подсветки приборной панели
Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:
- самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
- выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
- устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.
Последний этап процедуры – это установка на место приборной панели, ее закрепление и подключение всех отсоединенных проводов и шлангов.
Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:
- уровень топлива и заряда аккумуляторной батареи;
- индикацию включения дальнего света и габаритных огней, активации ручника;
- индикацию включения поворотников;
- давление смазочной жидкости в двигателе.
Читайте также: Мощности двигателя на ВАЗ-2107
Другие неполадки, из-за которых не горит подсветка
Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:
- выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
- сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
- обрыв сопротивления в панели, который обычно вызывается перегревом;
- плохой контакт в месте подключения системы подсветки к бортовой сети.
Читайте также: Какой двигатель выбрать на ВАЗ-2107
Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.
Не работает панель приборов — паяем контакты ВАЗ-2107: Блог автолюбителя Николая Ваганова
Стрелочные показатели
Замена лампочек ВАЗ-2107 в приборной панели: инструкция
- Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
- Устанавливают панель на ее штатное место;
- Фиксируют ее саморезом и ставят на место заглушку.
- Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.
Не горит подсветка салона ваз 2107 Перед установкой обратно панель хорошенько протираем и осматриваем. Получившиеся соединения также можно дополнительно протестировать мультиметром или индикаторной лампой, подключенной к аккумулятору.
Описание рабочего процесса
Для того чтобы выполнить работы, необходимо приготовить все необходимое и обеспечить комфортные условия работы.
Подготовка
В рамках этой стадии выполняются следующие мероприятия:
- Если пропал ближний свет на ВАЗ 2107 и в результате проверки выяснено, что виноваты именно лампы, значит, следует приобрести новые изделия. В данной модели используется модификация АКГ12-60+55 с цоколем Н4, данная маркировка подсказывает, что изделие имеет мощность 60 Вт для дальнего света и 55 Вт для ближнего, приобрести такой элемент можно в любом магазине, занимающимся запасными частями для отечественных автомобилей.
- Работу необходимо проводить в сухом месте с хорошим освещением, идеальное решение – гараж, но можно делать это даже на улице, если погода позволяет, и нет атмосферных осадков.
- Никакой специальный инструмент не требуется, что является несомненным преимуществом данного вида работ.
Рабочий процесс
Все достаточно просто и занимает очень мало времени:
Под капотом у семерки все настолько свободно, что доступ к фарам просто отличный
- . Возьмите за правило отключать батарею при любых работах с электрической частью автомобиля, это предотвратит возникновение проблем, которые могут возникнуть при замыканиях и повреждениях отдельных элементов, да и вас уже точно не поразит электрическим током.
Важно!
Чтобы контакты аккумулятора не окислялись в процессе эксплуатации, следует защищать их с помощью смазки, если нет специального состава, то отличным вариантом станет обычный солидол – он защитит свинец от окисления и обеспечит отличный контакт на протяжении длительного промежутка времени.
- . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
- . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.
Заглушка не только закрывает лампу, но и предотвращает попадание в фару воды и пыли, поэтому она должна быть целой и плотно прилегать к корпусу
Совет!
Лучше при отсоединении колодки сразу проверить, насколько хорошо сидят провода, так как от долгой эксплуатации соединение может нарушиться.
- . Чтобы освободить его, необходимо нажать на элемент сверху и аккуратно отвести его в сторону, все очень просто и весьма быстро, увидев данный узел,вы легко разберетесь, как это делается.
Пружинный зажим освобождается очень просто
- . Обратите внимание на то, что, вынимая новый узел и устанавливая его на место, нельзя дотрагиваться до стеклянной части, так как это приведет к подгоранию мест прикосновения. Беритесь за патрон и соблюдайте аккуратность, чтобы избежать проблем.
- . Осталось только одно – проверить работу системы, и если все нормально, то можно до конца собирать конструкцию.
На ваз 2107 не работает панель приборов – Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): причины, ремонт — Выкуп авто в Санкт-Петербурге, скупка автомобилей в любом состоянии в СПб срочно и дорого // РЕМАВТО
- Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.
- Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

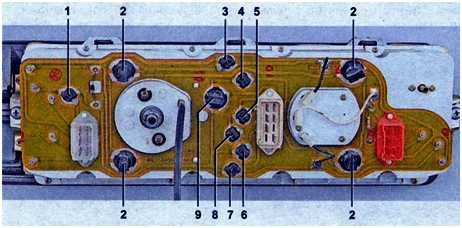

Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.
Блог автолюбителя Николая Ваганова
Ремонт, обслуживание, тюнинг ВАЗ-2107 «Классика» и не только..
Не работает панель приборов — паяем контакты ВАЗ-2107
Иногда, особенно зимой, в отечественной классике «замерзает» приборная панель. Не горят лампочки, не работают некоторые или даже все приборы, отказывается заряжаться аккумулятор, хотя машина заводится и работает.
С прогревом салона или постукиванием кулаком по панели?, обычно, эта проблема пропадает и все постепенно включается, но следствием этого является подразряженный аккумулятор, потеря времени из-за прогрева машины и убитые нервы.
Причиной данного безобразия служит плохой контакт клемм с приборной платой из-за того, что они соединяются не через пропайку припоем, как на всех машинах, а через медные заклепки.
Со временем на металле образуются окислы, а при пониженной температуре еще и изморозь, металл деформируется и ток не может пробиться через эту преграду. Поэтому многие водители пропаивают эти соединения обычным домашним паяльником, что сделаем и мы.
Для начала нам надо снять блок приборов с панели автомобиля. Для этого откручиваем болт крепления, вытаскиваем магнитолу, если она там установлена вместо воздуховодов, отсоединяем клавишу включения моторчика печки.
Так как с левого края нам мешают пластиковые фиксаторы, сдвигаем панель немного вправо и проводим операцию с отверткой уже с левой стороны.
Затем подлазим рукой в нишу и отстегиваем 3 фишки от клемм, снимаем шплинт и отсоединяем тросик привода суточного одометра, откручиваем тросик спидометра, и сдвигая вправо вынимаем весь блок приборов.
Рабочий процесс
Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107
2 Установка дополнительной светодиодной подсветки
Виды панелей Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.
Аварийные ситуации, определяемые по показателем приборной панели
Щиток приборов ВАЗ 2107 позволяет обнаружить большинство неисправностей систем автомобиля, не покидая водительского кресла.
- Если стрелка датчика температуры охлаждающей жидкости находится в красной зоне шкалы, нужно остановиться, чтобы двигатель остыл. Когда температура опустится, можно проверить состояние патрубков и уровень охлаждающей жидкости. Если уровень в норме, то можно попробовать доехать до СТО, чтобы там выяснить причину поломки. Чаще всего это неисправность термостата или вентилятора радиатора. Панель ВАЗ 2107 не оборудована аварийной сигнализацией или дополнительной лампой, загорающейся при перегреве двигателя. Поэтому неопытные водители нередко не замечают данной проблемы, что может привести к выкипанию антифриза или даже заклиниванию мотора.
Не работает подсветка приборки Лада 2107: причина
- Уровень топлива.
- Подсветка приборов.
- Указатели поворотов включены.
- Неисправность контроллера управления двигателем.
- Наружное освещение включено.
- Аварийное давление масла.
- Стояночный (ручной) тормоз включен.
- Включены фары дальнего света.
- Контрольная лампа заряда аккумуляторной батареи.
Тюнинг приборной панели и торпедо Ваз 2107 3. Одометр — счетчик расстояния, пройденного машиной
Блок контрольных ламп ВАЗ 2107
Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.
Индикатор включения указателя поворотов (при включении мигает зеленым светом).
Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности.
Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку.
Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни.
Лампа, сигнализирующая о включении дальнего света фар (горит синим светом).
Лампа уровня тормозной жидкости системе гидропривода тормозов.
Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо.
Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза.
Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.
Аварийные ситуации, определяемые по показателем приборной панели
- Предохранитель. Плавкая вставка нередко отказывает или перегорает по причине попадания влаги или конденсата.
- Контактные группы и колодки проводов. Здесь нередко обламываются клеммы и окисляются колодки.
- Повреждение самой приборной панели. При скачках напряжения могут повредиться чувствительные дорожки, что спровоцирует отказ освещения.
Приборы и индикаторы панели Ваз 2107
Важно!
Иногда в системе случаются скачки напряжения и могут одновременно перегореть спирали ближнего света сразу в двух лампах, это очень похоже на выход из строя реле, но не стоит его менять, вначале обязательно проверьте деталь тестером, и, если с ней все хорошо, причина именно в лампах.
