Замена ламп в приборной панели ваз 2109

Если водителю, в выше перечисленных местах, найти неисправность не удалось, придётся снимать щиток приборов и проверять состояние контактов в двух колодках, а также надёжность соединения массового провода, но это уже более кропотливая работа.

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Замена Лампочек Приборной Панели Ваз 2109 ~

Тема: Не Работает: Вся Приборка, Дворники, Паваротник На Ваз 21099

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель

• Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
• Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
• Снимаем датчик и поводим повторную регулировку.
• Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
• Лечение: заменяем регулятор уровня топлива на новый.

Ваз 2109 не горит подсветка приборной панели Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Варианты тюнинга панели

Если вы решили произвести тюнинг панели приборов, то вероятнее всего, вам будет интересно узнать, какие существуют варианты для его проведения. Тюнинговый щиток, как известно, радует водительский глаз, поэтому данный вопрос актуален для многих автовладельцев.

Демонтаж щитка

Чтобы осуществить тюнинг приборной панели, для начала нужно произвести снятие самой приборки.

Для этого необходимо только отсоединить восемь креплений, чтобы сделать это, можно использовать обычный нож:

• сначала отсоединяются крепления с водительской стороны;
• затем нужно разжать фиксаторы, расположенные там же, сверху;
• после этого можно отсоединить среднюю часть приборки;
• сама панель демонтируется (автор видео — Артем Воливач).

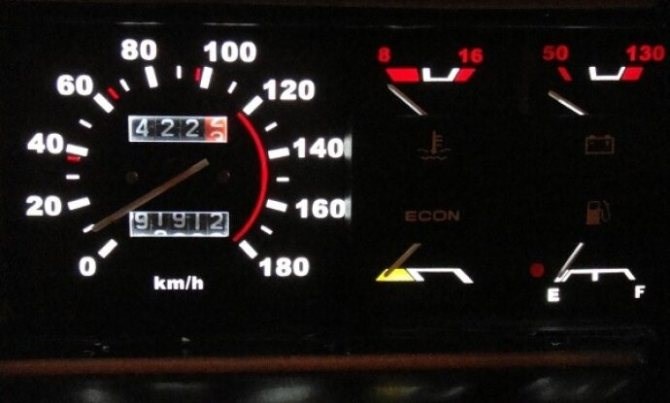

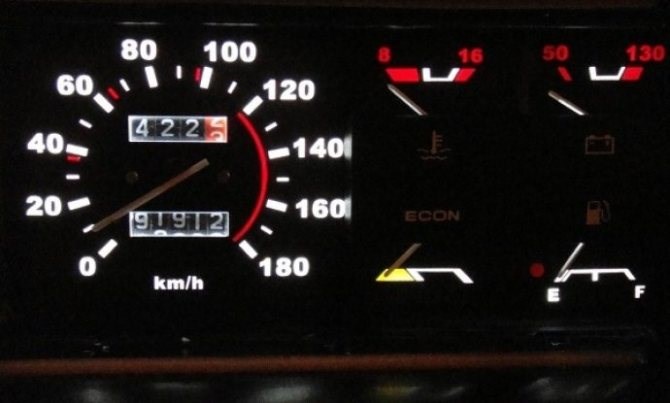

Улучшение и замена подсветки

Чтобы произвести на ВАЗ 2109 тюнинг подсветки, источники освещения после снятия надо заменить, при этом желательно использовать диодные лампочки, а при необходимости можно доработать и саму шкалу.

Процедура тюнинга включает в себя следующие этапы:

1. Сначала произведите демонтаж стандартной вставки, где расположены шкалы. Снимите все стрелки и отложите их в сторону, после чего в новых накладках проделайте соответствующие отверстия для них. Чтобы стрелки не залипали при работе приборов, отверстия можно сделать более широкими.
2. Далее, вам нужно извлечь все штатные источники освещения — просто демонтируйте всю схему и вместо старых лампочек установите диодные устройства. При монтаже новых источников соблюдайте полярность, поскольку если она будет спутана, то это приведет к неработоспособности приборки в целом.
3. Когда лампы будут установлены, можно начинать доработку шкал. Возьмите новые накладки и, используя флуоресцентную краску или маркер, разрисуйте цифры на шкалах. Такой маркер или краска потребуются для того, чтобы при диодном освещении приборки цифры светились более ярко и выделялись.
4. После того, как тюнинг подсветки будет завершен, нужно будет осторожно произвести монтаж схемы, а сверху нее установить новые накладки. При монтаже будьте аккуратны, чтобы не повредить элементы щитка.

Не горит подсветка панели приборов ВАЗ-2107 (инжектор, карбюратор): распространенные причины неисправности, поиск проблемы и самостоятельный ремонт

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель ЗЫ проверять я стал бы как раз в таком порядке)) ну сначала, конечно, визуальный осмотр блока. Насчет массы, ИМХО, врятли. ведь выключатель фар в том же месте массу берет.

Снятие

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

• Ремонт, модернизация системы отопления;
• Кузовной ремонт;
• Замена старой панели на новую;
• Покраска автомобиля;
• Шумоизоляция кузова и пр.

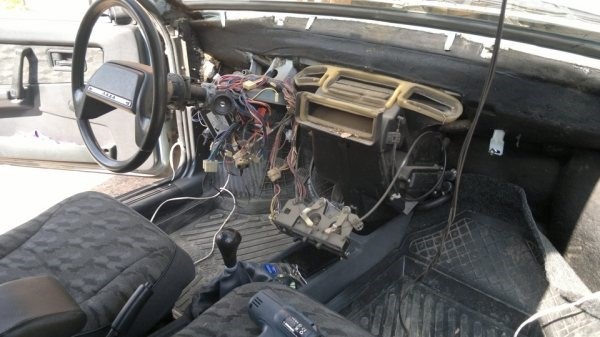

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Один из многих винтов

Ваши дальнейшие действия напрямую зависит от причин, из-за которых вы решили пройти этот нелегкий путь по демонтажу приборной панели.

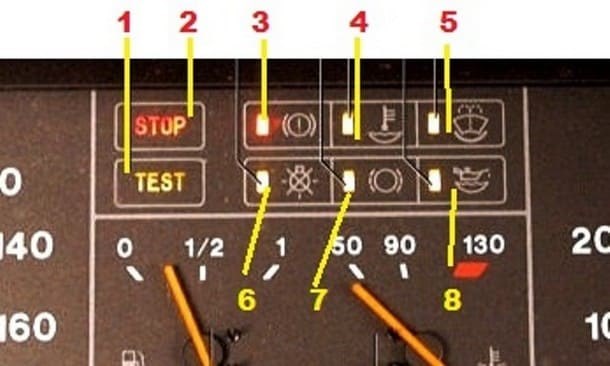

Что означают кнопки на панели

1. Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
2. Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
3. Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
4. Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
5. В омывателе лобового стекла закончилась жидкость.
6. Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
7. Передние тормозные колодки износились до предела.
8. Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.

Особенности замены подсветки Панель с индикаторами можно разделить на 2 части. Меньшая половина лампочек установлена по центру в верхней части доски. Имеются указатели в нижней строке приборки.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;

выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

Стрелка топливного бака

Лампочки

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Почему не работает панель приборов на ваз 2109 карбюратор По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Видео «Инструкция по замене тросика спидометра на ВАЗ 2109»

• Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
• Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
• Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Демонтаж щитка 1. Замыкание провода датчика с «массой» 2. Замыкание гибкой шины датчика с трубкой забора топлива 1. Проверьте, устраните замыкание 2. Отогните шину

Ошибки на панели

ВАЗовские версии бортовых компьютеров имеют опцию самодиагностики, что позволяет считывать коды самостоятельно без применения дополнительного оборудования. Далее приведен список распространенных неполадок, встречающихся на авто.

Для подсветки печки нужно для начала осторожно снять пластиковые ручки рычагов, которые управляют заслонками, и вынуть стекло. Под ним находится сама печка. Для этого возьмите любой острый предмет (нож или ножницы) и аккуратно подденьте стекло. По его размеру заготовьте фольгу. Она будет дополнительным источником подсветки.

Закрепленная на внутренней стороне стекла, она придаст очень привлекательный вид печке, и подсветка консоли не будет сосредотачиваться только в месте установки светодиода рядом с ручкой.

Следующим этапом будет извлечение патрона с лампой из подсветки блока управления печкой. Лампу нужно заменить на приобретенный светодиод. Чтобы свет распространялся по всему периметру печки, используют светодиодную ленту, которую наклеивают на дно. К контактам обычно припаивают два провода, которые подключаются к патрону.

Контрольные лампы и сигнализаторы

1. Значение лампочки простое – индикатор указывает на выполнение диагностики самоконтроля сигнализаторов.
2. Говорит о наличии проблем в силовой установке. Если лампа горит постоянно, требуется выполнить диагностику мотора.
3. Тормозная система находится в аварийном состоянии. Обычно лампочка указывает на падение жидкости в расширительном бачке или критический износ колодок.
4. Лампа датчика уровня охлаждающей жидкости. Если горит постоянно – необходимо долить антифриз в систему.
5. В омывателе лобового стекла закончилась жидкость.
6. Повреждены лампы внешнего освещения. Возможно перегорела нить или нарушен контакт.
7. Передние тормозные колодки износились до предела.
8. Уровень масла в картере двигателя упал. Также может косвенно указывать на неисправность масляного насоса.

Обозначение значков на приборке ВАЗ 2109 Загорается мигающим светом после нажатия на кнопку включения аварийной сигнализации. Цвет красный.
