Устройство предохранителей в Фольксваген Поло седан

Водителя автомобиля VW Polo порой спасает от крупного ремонта электрического прибора или электронного блока мелкая деталь – предохранитель. При коротком замыкании, скачках напряжения в сети машины он сгорает, прерывая тем самым замкнутый контур электрической цепи. Расскажем, где расположены блоки предохранителей в VW Polo седан, как провести замену этих деталей.

Защищают электрическую схему и её приборы предохранители на Поло седан, размещённые в трёх блоках. Они находятся в разных местах автомобиля:

Отметим, что в расположении блоков предохранителей на Поло седан есть различия. Например, в модификации немецкого авто с правым рулём плата расположена соответственно с правой стороны.

Блоки предохранителей в VW Polo sedan расположены в том же месте, что и в хэтчбеке. Однако назначение схожих позиций может быть иным. Для уточнения информации необходимо сверяться с сервисной книжкой автомобиля или обратиться за помощью к официальным дилерам.

Блок предохранителей и реле в Volkswagen Polo седан

Блок предохранителей и реле Фольксваген поло седан

1. Изучается информация, где находится предохранитель прикуривателя в Фольксваген Поло.
2. Снимается защитная крышка из полимерного материала.
3. Извлекается требуемая вставка при помощи пинцета и проверяется на годность мультиметром.
4. В случае неисправности детали устанавливается новый предохранитель с таким же значением.

Предохранители в Фольксваген Поло Седан (VW Polo Sedan): замена, расположение, цена, фото, видео Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.

Монтажный блок предохранителей “С” в Фольксваген Поло седан

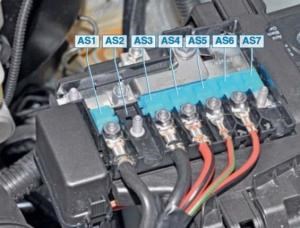

Монтажный блок предохранителей “С” расположен под капотом автомобиля справа от аккумулятора, по ходу движения автомобиля. Так для доступа к предохранителям нужно снять защитную крышку освободив пластмассовые фиксаторы (пример на фото).

Схема расположения предохранителей в блоке “С”

Назначение предохранителей блока “С” в Фольксваген Поло седан

Подсветка прикуривателя поло седан

Предохранитель прикуривателя Фольксваген Поло седан (Volkswagen Polo): где находится, не работает, 2013, 2012, замена Владельцы Фольксваген Поло знают, что прикуриватель начинает функционировать при включенном зажигании. Если это условие выполнено, но устройство не работает вообще или нестабильно, то, вероятнее всего, это следствие следующих проблем:

Блок предохранителей Volkswagen Polo седан

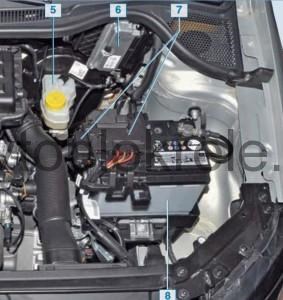

Для доступа к блоку C в моторном отсеке освободите пластмассовые защелки и снимите крышку монтажного блока

Обозначение предохраните­ля (номинальный ток, А)

Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения

Блок управления электродвигателем вентилятора системы охлаждения

Для доступа к монтажному блоку A в моторном отсеке необходимо нажать на фиксатор крышки предохранителей и снимаем крышку

Предохранители монтажного блока А в моторном отсеке

Обозначение предохраните­ля (номинальный ток, А)

Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей SВ4, SB20 SB56, реле стояночных огней, реле электропитания клеммы 30

Блок управления усилителя рулевого управления

Блок управления вентилятора системы охлаждения

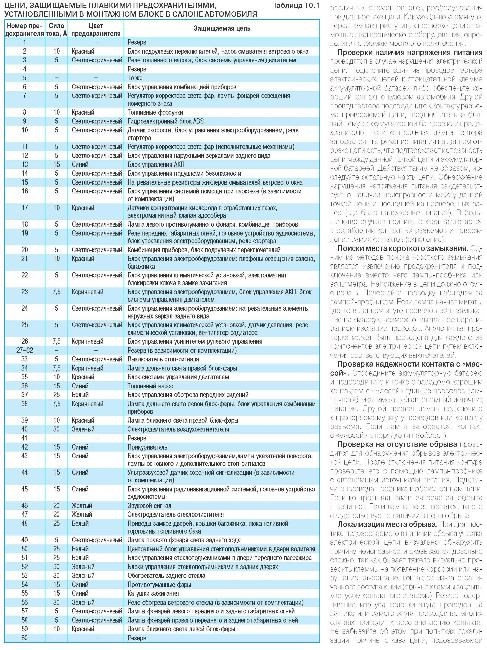

Блок предохранителей и реле фольксваген поло седан в салоне.

Блок предохранителей находится под рулем за пластиковой крышкой.

Чтобы добраться до предохранителей в салоне необходимо потянуть крышку монтажного блока и снять ее

Обозначение предохранителя (номинальный ток, А)

Подрулевые переключатели, насос омывателя ветрового стекла

Реле топливного насоса, блок управления двигателем

Регулятор направления пучков света фар, фонари подсветки номерного знака

Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели

Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания

Назначение предохранителей блока “С” в Фольксваген Поло седан

Нижний акустический разъем В

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

SA3 А стартер, наружное освещение, подрулевой переключатель, бензонасос, ближний свет фар, лампы передних габаритов. Важно все действия производить плавно, без рывков и натяжения проводов, чтобы не оторвать патрон лампы и не стряхнуть ее саму. Причины неисправности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Демонтаж для замены лампы или самого прикуривателя

Двойной ИСО разъем В инструкции по ремонту и эксплуатации монтажный блок в салоне Volkswagen Polo 5 обозначен буквой B. Предохранители и реле в нем разделены на 2 части и находятся в левой части панели приборов: предохранители — под рулевой колонкой, реле — под нижней декоративной накладкой панели приборов.
