Повороты и аварийка ВАЗ 2106. Определение неисправности
Да уж ! когда-то и я в своё время промучился с поворотами, пока сам не докопался. Вот было-бы такое видео, немного пораньше. Думаю, ещё многим поможет .
Да и я видео искал, но не нашел. Разобрался сам, и решил другим помочь.
Все очень классно и понятно! Спасибо мужик! Респект!
Спасибо, очень понятно и помогло, быстро починил !!
Спасибо очень помогло, по воротники при включение просто горели выяснилось что кнопка аварийки, я ее разобрал почистил клеммы и собрал, работает на ура:) еще раз спасибо большое) искал проблему целый месяц:)
Спасибо, отцу 82 год пошёл, ещё за рулём. Поворотники перестали гореть, сам сделать не может переживает. Покажу Ваше видео, может разберётся
Благодарю от души, сегодня пригодилось ваше видео. Всё гениально просто!
Вы просто Супер мастер от Бога.Все очень понятно и ясно рассказываете,по этой, чксто встречающейся проблеме.Скажите-пробовали чинить переключатель подрулевой,он поддаеться ремонту?
Спасибо. Смотря какая поломка, как правило, после ремонта долго не ходит, проблема повторяется.
Спасибо! Огромное починил свой драндулет.
@Вячеслав Витер Вы мне очень помогли разобраться в данной проблеме.
Здравствуйте,огромное спасибо за подробное описание,я смог отремонтировать повороты.
Здравствуйте. Я рад что мое видео вам помогло
Здравствуйте! Спасибо за видео очень полезное? у меня такой вопрос, включаю левый поворот всё работает исправно включаю правый поворот начинают чистить но при этом лампочки все целые вокруг, аварийка работает исправно без чистения. В чём может быть причина?
@Антон С, сколько светящая лампочка сберегла предохранителей. Ищите причину пока не погаснет эта лампочка. Открутите от металла блок предохранителей и увидите.
@Вячеслав Витер сами контакты в которые вставляется предохранитель не могут там каротить? А то они у меня не много поплавлены
@Вячеслав Витер Ставил лампачку как вы говорите, включаю габариты она светит, потом все провода с габаритов скинул но она продолжает светить, провода все целые. А может куда предохранитель вставляется там каратить?
@Антон С, здравствуйте. Где-то коротит на массу. Внимательно посмотрите провода в фонарях и перед ними. Вместо предохранителя поставьте временно лампочку на 21 Вт.
@Вячеслав Витер Здравствуйте! не подскажите ещё такой вопрос. включаю габариты и сразу перегорает 8 предохранитель? Автомобиль ваз-2106 93год
Шел 2023 год апрель, купил сегодня шестерку, приехал в гараж перестали дворники работать ахах
Видео полезное,но у меня к сожалению другие цвета проводов везде(
здравствуйте У моего папы ВАЗ 2103 и в машине такая проблема: что поворотники работают, но когда включишь габаритные огни или свет фар, то поворотники светятся постоянным светом, что не есть нормально. Подскажите пожалуйста, что нужно сделать, а то у нас автоэлектрики не хотят копаться в старых жигулях. Заранее вам спасибо.
Не горит дальний свет фар ваз 2106
Не работают поворотники ваз 2107
Чаще всего электропроводка повреждается в следующих местах:
Назначение устройства
Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.
Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.
Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.
Не работают поворотники: почему перестала включаться аварийка, причина. Как проверить реле указателей поворотов, кнопку аварийной сигнализации, где находится предохранитель
- При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
- Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
- Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.
Повороты и аварийка ВАЗ 2106. Определение неисправности кстате поставил щас новый предохранитель вроде норм, -посмотрью завтра массу спасибо
Ищем поломку своими руками
Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

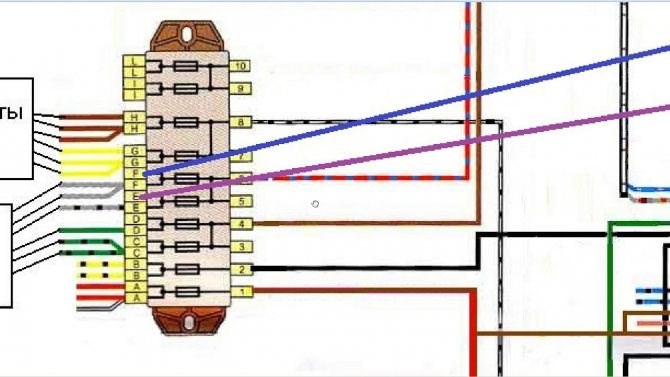

Поиск причины, из-за которой перестали работать поворотники и аварийка, следует начинать с изучения электросхемы. Рекомендуем воздержаться от самостоятельного ремонта, если вам незнакомы основы электротехники, методы восстановления проводки.
Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.
Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

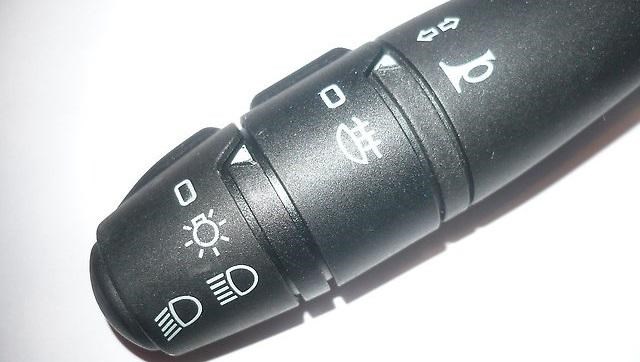

Подрулевой переключатель
Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.
Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.
Снятие и установка пиротехнических изделий требует соблюдения правил техники безопасности. Поэтому рекомендуем прочитать, как правильно снимать подушку безопасности.

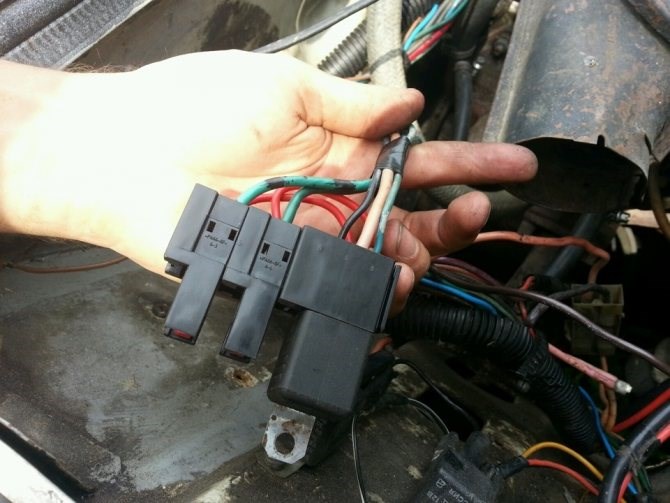

Где находится и как проверить реле поворотников

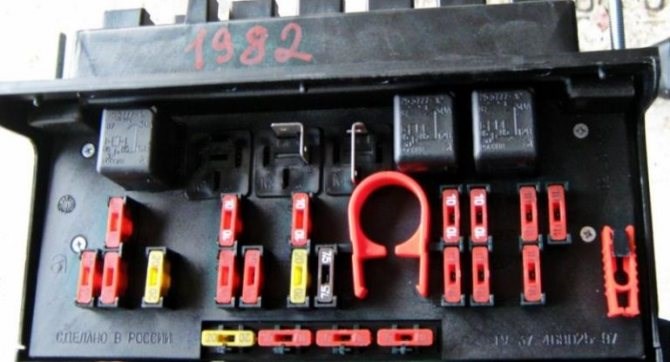

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.
Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.
Аварийка
Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.
Ваз 2107 инжектор не работают поворотники и аварийка. 16.1 Проверка указателей поворотов и системы аварийной световой сигнализации
Как снять реле поворотов
Выключатель аварийной сигнализации
- Перегорел предохранитель. Если вместе с поворотниками перестала работать аварийная сигнализация, велика вероятность, что причина именно в плавкой вставке.
Характерные неисправности фар Здравствуйте ,у меня на ВАЗ 06 случилась проблема при включеном зажигании часто работает реле поворотов и контролька на приборной панели , когда включаю повороты или аварийку все нормализуется подскажите в чем может быть проблема .Спасибо. Да лампочки все исправны.
Почему не работают поворотники — причины неисправности поворотников
Автомобилисты часто сталкиваются с такой проблемой, как неработающий поворотник, но не каждому из них известно, как быстро решить проблему. Продолжать движение в случае возникновения такой поломки очень опасно. Лучше остановиться и постараться починить неисправность.
Виды неполадок и методы устранения
Указатель поворота правильно работает, если соблюдены следующие показатели:
- наличие включенного зажигания обеспечивает рабочий режим;
- передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
- сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.
Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:
Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.
Сбой в работе автоматического выключения можно исправить только одним способом – заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.
Слишком часто мигающий поворотник – это верный признак того, что перегорела одна из лампочек, либо окислилась фишка в заднем фонаре или дорожка в монтажном блоке.
Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.
Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.
Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.
Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.
Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.
Видео
Как диагностировать неисправность поворотников, смотрите ниже:<
Где найти реле на ВАЗ-2107
Причины неисправности указателей поворотов
Симптомы и диагностика неисправностей реле поворотов
Кнопка аварийной сигнализации Здравствуйте. Я рад что мое видео вам помогло
Симптомы неисправности реле поворотов
Поворотники, как и реле, обеспечивающее их корректную работу, дают возможность свести к минимуму риски возникновения
дорожно-транспортных происшествий при выполнении каких-либо маневров. Именно поэтому нужно постоянно поддерживать их исправное состояние и своевременно устранять любые неисправности.
На выход из строя реле поворотов могут указывать следующие симптомы, которые реально выявить даже без наличия опыта и проведения диагностических работ:
- поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
- лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
- поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.
Узнать, что устройство не работает, совсем несложно. Если при включении поворотников не слышно характерных щелчков, то, скорее всего, реле отказало и требуется его срочная замена.
Не работает ближний свет: причины
- При включении переключателя указателей поворотов лампочки постоянно светятся и не мигают. Это свидетельствует о том, что сломалось реле. Возможно, отказала в работе электромагнитная составляющая прерывателя по причине залипания контактов. Возможно, сгорела схема управления и не подает сигнал катушке электромагнита. В том и другом случае придется менять устройство.
- При включении переключателя указателей поворотов лампочки мигают слишком часто. Возможно, сгорела какая-нибудь лампочка в одном из фонарей или оборван контакт. Установлены лампочки не штатной мощности, или обыкновенные лампы накаливания поменяны на светодиодные. Если все лампочки целы, контакты не оборваны и смена ламп не является причиной, то это поломка в полупроводниковой схеме прерывателя.
- При включении переключателя указателей поворотов фонари не горят. Возможно, оборвана цепь, или перегорел предохранитель. Сломался переключатель, или сгорело реле. Для определения неисправности лучше начинать с проверки предохранителя, далее проверять более сложные элементы системы.
Видео Целый от сгоревшего предохранителя отличается наличеем перемычки между контактами (внутри предохранителя)
