Реле ближнего и дальнего света Ваз 2106 – за что отвечает

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

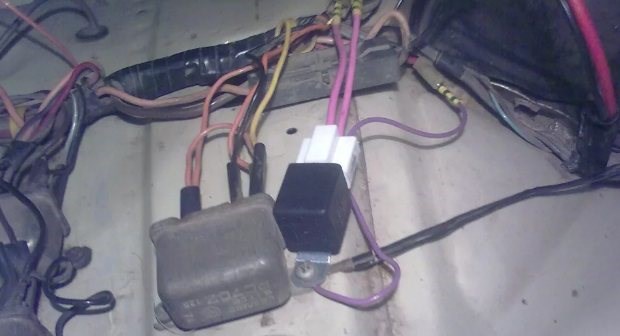

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

На ваз 2106 не горит дальний свет. Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины

Проблема с предохранителями, переключателями и реле

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При такой неисправности, как правило, перестает работать дальний свет лишь на одной фаре, там, где перегорела лампочка. Ответ от Котэ из ТДВ гуру если не горят 2 и больше лампочки- может реле старое или обрив, когда ладил рукой ничего не задел. Не работают габариты ваз 2110 Не работают габариты ваз 2110 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят задние габариты ваз 2107: замена ламп в фарах, предохранители

• открутите крепежные болтики ободка фары с неработающим дальним светом;
• проверните стекло строго по часовой стрелке и достаньте фару из корпуса;
• отключите электрическую колодку;
• нажмите на фиксатор и достаньте перегоревшую лампочку.

Не горят габариты на ваз 2110 причины. Проблемы и их устранение. Возможные неисправности: признаки и причины Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Правила ПДД

По Правилам дорожного движения водитель в темное время обязан подсвечивать габаритные огни на своем транспорте при передвижении. В это время также подсвечивается и панель приборов.

Причины и ремонт

Габаритные огни левого борта и подсветка панели приборов подключены через предохранитель F1, а правые – через F11. Оба рассчитаны на ток в 5 Ампер.

Иногда подсветка может не работать. В таком случае нужно проверить предохранитель F1 , который располагается в салоне со стороны водителя в специальном блоке. Также надо проверить и предохранитель F11 .

Если предохранители в норме, нужно проверить всю проводку и лампы на габаритах.

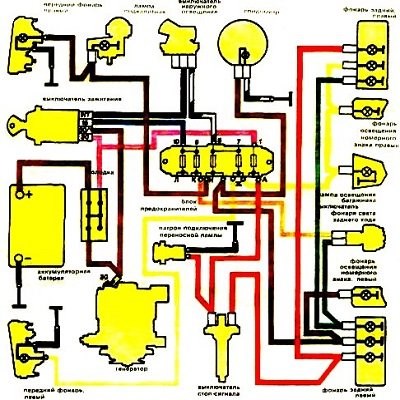

Не горят задние габариты ваз 2106 – почему не горят, схема подключения.

• Открываем капот;
• Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;
• Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;
• Снимаем резиновый чехол;
• Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;
• Вынимаем лампочку габаритов;
• Меняем ее на новую и собираем все заново.

Не горит габарит заднего фонаря Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.

Где находятся предохранители?

А теперь выясним, где в ВАЗ 2107 находятся предохранители, отвечающие за габаритный свет. Расположены они в монтажном блоке, а сам блок можно найти в моторном отсеке возле лобового стекла напротив сидения пассажира.

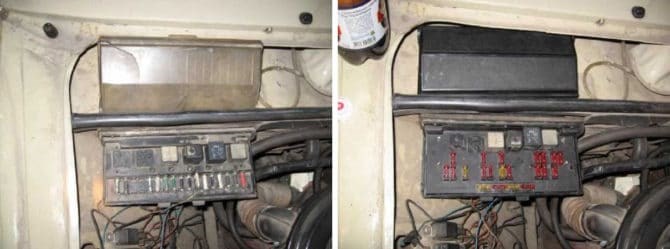

Места расположения старого (слева) и нового монтажного блоков в ВАЗ 2107 одинаковы

В зависимости от года выпуска ВАЗ 2107 комплектовалась двумя типами монтажных блоков (фото выше), нумерация предохранителей в них следующая:

Старый монтажный блок ВАЗ 2107 Новый монтажный блок ВАЗ 2107

В обеих модификациях блоков за правый задний и левый передний габарит отвечает предохранитель F14, а за левый задний и правый передний – предохранитель F15. Оба они имеют номинал 10 А.

Вот мы и разобрались с задними габаритными фонарями автомобиля ВАЗ 2107. Теперь нам нет смысла из-за каждой мелочи обращаться на СТО. Ведь все можно сделать своими руками.

Проблема с предохранителями, переключателями и реле

Сгорела лампа дальнего света

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На фото Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов. Решить эту проблему весьма просто, далее мы предлагаем короткую инструкцию по замене сгоревшей лампочки. Распространенные причины выхода из строя По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Стоп-сигналы

1. Сгорел предохранитель, отвечающий за габаритный свет.
2. Пропал контакт в соединительных колодках питания ламп габаритов.
3. Оборвался питающий провод.
4. Питающий провод замкнул на кузов.
5. Сгорела лампа габаритного фонаря.

Причины и ремонт Если вы заметили, что у вас полностью пропал дальний свет, то вряд ли проблема заключается в лампах накаливания. Такой одновременный выход из строя обеих ламп практически исключен и может возникнуть только при поломке реле-регулятора напряжения на генераторе, но в этом случае проблема бы коснулась не только фа

Как заменить лампочки

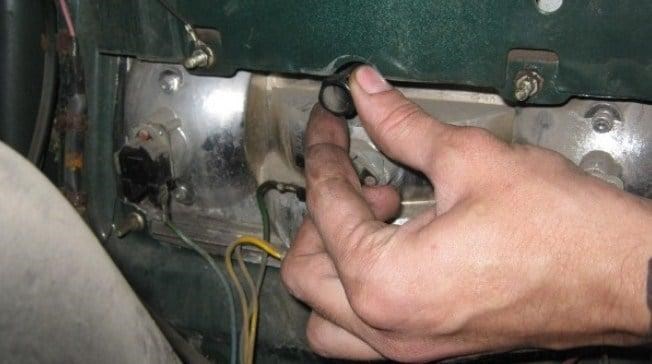

Отвинчивание фиксирующей гайки

Теперь защитное стекло-рассеиватель можно снять.

Снятие защитного стекла

Перед нами четыре лампочки. Все они снимаются легким нажатием и поворотом против часовой стрелки. Снимаем сгоревшую и меняем на новую, зафиксировав ее легким нажатием и поворотом по часовой стрелке. Устанавливаем стекло на место, фиксируем гайкой. Возвращаем обивку на место и фиксируем саморезами.

Замена лампы подсветки номерного знака

Для замены этой лампочки стекло с заднего фонаря снимать не нужно. Отгибаем обивку, перед нами патрон лампы подсветки. Сдвигаем его вниз и вынимаем вместе с лампой.

Снятие патрона лампочки подсветки номерного знака

Демонтируем сгоревший прибор нажатием и поворотом против часовой стрелки. На его место устанавливаем новый. Возвращаем патрон на место, монтируем обивку.

Замена лампочки противотуманного света

Здесь нам понадобится крестообразная отвертка. Отворачиваем два самореза, фиксирующие стекло. Снимаем его и получаем доступ к лампочке.

Снятие стекла задней противотуманной фары

Меняем сгоревший прибор на новый, устанавливаем стекло на место.

На этом работу с задними фонарями на ВАЗ 2106 можно закончить. Теперь мы знаем, как заменить лампочки в фонарях и сами фонари, а при необходимости сможем и устранить мелкие неисправности этих световых приборов.

Замена лампы подсветки номерного знака

• указатель поворота – A12-21-3 (P21W), мощность 21 Вт;
• габаритный свет – A12-5 (T5W), мощность 5 Вт;
• указатель заднего хода – A12-21-3 (P21W), мощность 21 Вт;
• стоп-сигнал – A12-21-3 (P21W), мощность 21 Вт;
• подсветка номерного знака – A12-5 (T5W), мощность 5 Вт;
• задний фонарь противотуманного света – A12-21-3 (P21W), мощность 21 Вт.

Какие лампы стоят в задних фонарях
Снятие патрона подсветки номерного знака

? Предохранители в ВАЗ 2106. Проблемы, решения

Тоже самое происходит при ослаблении нажима пластинок, которые удерживают предохранитель. Тут кроется и опасность — при плохом контакте на самом предохранителе, он может не сработать при коротком замыкании, а лишь начнет довольно серьезно греться, вследствие чего сам предохранитель может спровоцировать загорание.

Избежать всех этих проблем можно путем установки блока с ножевыми предохранителями. О этом в следующем посте. Пост уже написан!

Несколько советов по предохранителям ВАЗ 2106

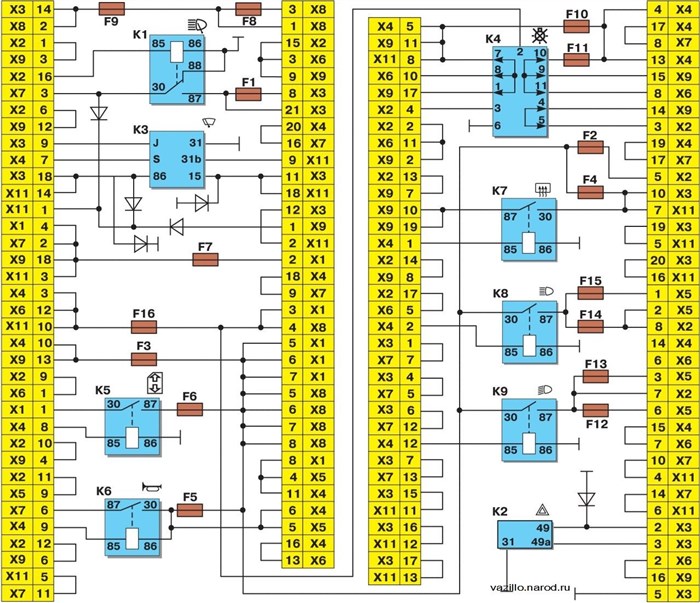

Защищаемые цепи и номера предохранителей в ВАЗ 2106

Не работает фара, вентилятор отопителя, свет в салоне и тому подобные неисправности начинать ремонтировать стоит с проверки надежности контакта на предохранителе защищающем эту цепь.

Несколько советов по предохранителям ВАЗ 2106

1. Прежде всего необходимо проверить состояние предохранителей цепи, возможно нужный нам предохранитель перегорел, в результате чего произошел разрыв цепи и как следствие перестал работать свет заднего хода. Если все таки перегорел предохранитель, то неторопитесь его менять на новый, пока не будет устранена сама причина из-за которой он горит. Вполне возможно и такая ситуация, что сам предохранитель в целости и сохранности, но окислились или расшатались посадочные места, что соответственно так же привело к разрыву цепи питания. В данном случае можно попробовать сперва зачистить клеммы и немного поджать их, чтобы предохранитель достаточно плотно в них сидел.
2. Причина так же может быть и в датчике, который вкручен в коробку передач снизу автомобиля, возможно он вышел из строя или отсоеденились провода.
3. В случае если причина не в предохранителе, то проверяем собственно целостность самой лампы накаливания, если же и она в целом состояние, то придется проверять проводку на наличие короткого замыкания с массой кузова автомобиля. Для проверки необходимо использовать специальный тестер. Смысл работы тестера заключается на принципе повышения сопротивления в цепи в следствие короткого замыкания. Если плюсовой провод замкнут на массу, то сопротивление цепи будет максимально. Для этого необходимо плюсовую клемму тестера подключить к положительному проводу лампочки заднего хода ваз 2106, а второй к массе автомобиля, то есть к кузову.

Советы для автомобилистов Многие автовладельцы сталкиваются с ситуацией, когда не горит ближний свет. При этом дальний нормально включается, а его исправность не вызывает сомнений. По статистике, каждому третьему водителю такая поломка знакома не понаслышке. При этом первая мысль, которая появляется в голове — выход из строя самой оптики. В реальности, причина может быть совсем иной.

Способы устранения поломок

Какие существуют варианты устранения неполадок:

1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

Инструкция по демонтажу приборки

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Как заменить лампочки Когда горит подсветка номерного знака в том числе вместе с габаритами и ближним светом фар и при включении поворотников или аварийной сигнализаций подсветка начинает мигать в следствии этого поворотники гаснут, а подсветка загорается.

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

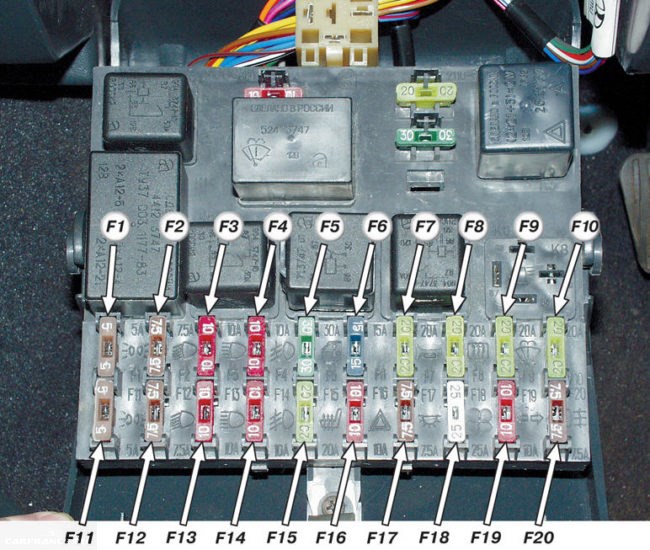

Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
3. Вынимаем лампу, она здесь просто вставляется на защелке;
4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Ваз 2106 не работают стоп огни и габариты задние. В чем причина? Предохранитель цел, сигнал работает. Где искать поломку?

Типовые неисправности и их устранение Не работает фара, вентилятор отопителя, свет в салоне и тому подобные неисправности начинать ремонтировать стоит с проверки надежности контакта на предохранителе защищающем эту цепь.
