Цоколь ламп на Ford Focus 3
1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.
2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.
3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.
4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.
5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.
6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.
7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.
8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.
9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.
Это интересно: Форд фокус 3 — где находится аукс выход
Лампы освещения, применяемые в Ford Focus 3, как выбрать, как заменить
- для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
- под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.
1.2.2. Ford Focus II. Оборудование и органы управления. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; эле На схеме отражен результат, которого нужно добиться
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Замена ПТФ Форд Фокус / Ford Focus 3 (дорест. ) на светодиодные модули
- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Предохранители Форд Фокус 3, 2010 — 2022 Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.
Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Виды и замена ламп ближнего света и противотуманных фар на Ford Focus 3
- Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
- Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
- Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
- Подключите клеммы АКБ на место. Протестируйте работу оборудования.
Где находится блок предохранителей Ford Focus 3: схема расположения в салоне и под капотом, какой за что отвечает и видео их замены Читайте также: Форд фокус 2 замена юбки переднего бампера – 233-1 Ремонт ford focus ii — Энциклопедия журнала “За рулем”
Ford Focus Sedan 1.8 Individual › Бортжурнал › Скандинавский свет (ДХО) на ПТФ.
Начал смотреть что есть в наличии: Есть GEM в максимальной комплектации F* с необходимыми контактами и пинами
Разъем С96 с отсутствующей перемычкой для ближнего света
Поехал в магазин автозапчастей для ВАЗа, приобрел:
Монтажный провод 5 метров, сечение 0,75 кв. мм. Провод очень близкий по толщине, цвету изоляции, тактильным ощущениям к штатным проводам салонной проводки,
Отправился устанавливать. Первым делом отключил аккумулятор, открутил и убрал бардачок с крышкой, снял боковую накладку порога для доступа к разъему С111.
В разъеме С111 нашел зеленый провод с желтой полоской. Очистил небольшой кусок изоляции и убедился с помощью мультиметра в появлении на нем +12В при включении ПТФ. Примотал свой провод
И припаял. При пайке постелил бумагу чтобы случайно оловом на ковролин не капнуть.
Окончательно подсоединил клемму, убедился что ПТФ горят, мой провод не греется, место спайки не греется, запаха и дыма нет, собрал салон.
Алгоритм работы: Двигатель запущен, переключатель в положении «0», индикация ПТФ работает горит, габариты не горят.
Двигатель запущен, переключатель в положении «Габариты», ПТФ погасли, габариты горят.
Двигатель запущен, положение «Габариты + ПТФ», все работает.
Замена Фары на Форд Фокус — 1, 2, 3, рестайлинг и дорестайл
- Лампа H8 12v 35W
- Правая птф — 1481005 Ford
- Левая птф — 1481007 Ford
- 1337347 — правая накладка на бампер с отверстием для ПТФ
- 1337349 — левая накладка на бампер с отверстием для ПТФ
Записаться на установку светодиодных ПТФ Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.
Как выбрать лампу
Чтобы выбрать подходящую деталь, можно воспользоваться следующими способами:
- Снять образец из фары и прийти с ним в магазин для покупки точно такого же.
- Предоставить сотруднику магазина уникальный номер кузова Фокуса для подбора подходящей детали.
- Самостоятельно найти запчасть в интернет-магазинах со встроенными каталогами.
Самым верным и безопасным решением станет подбор лампы по снятому образцу. В некоторых каталогах допущены ошибки, а продавцы могут не опознать комплектацию автомобиля и предложить галогеновую лампу вместо ксеноновой.

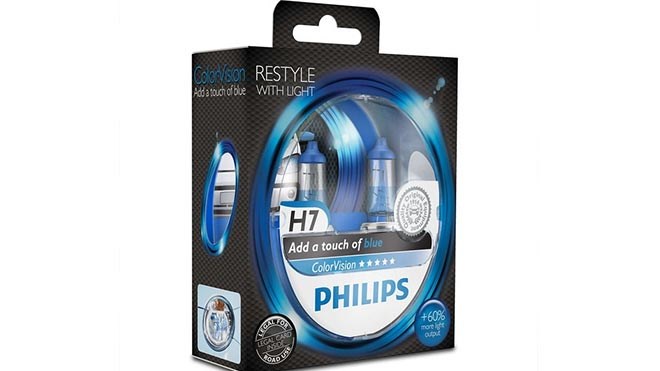

Выбирая лампочку ближнего света для Форд Фокус 3, можно доверять следующим производителям:
При покупке световых элементов не стоит экономить на производителе. Неизвестные фирмы зачастую не проводят должных проверок при изготовлении и не могут обеспечить оптимальные параметры пучка света и яркости.
Повышенная мощность питания оказывает негативное воздействие на проводку Фокуса и может оплавить внутренние элементы фары. В ближнем модуле используется строго 55 Вт для галогена и 35 Вт для ксенона.
Как выбрать лампу
- Аккуратно демонтировать пыльник с корпуса фонаря.
- Нажать на усики для ослабления фиксации зажима.
- Вынуть лампу.
- Установить новый элемент.
- Зафиксировать в правильном положении до щелчка.
- Вернуть пыльник на место.
Регулировка птф на Форд Фокус 2 Интегрировали в рефлекторные фары автомобиля Ford Expedition (2005) светодиодные линзы MTF с белым свечением.
Записаться на установку светодиодных ПТФ
В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

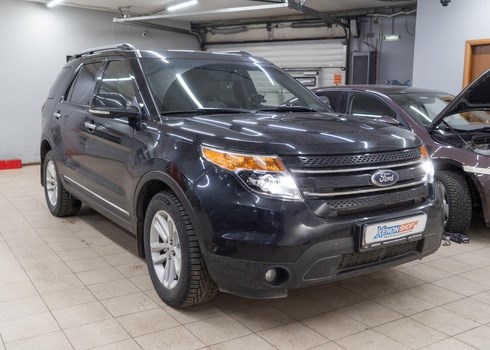

Поменяли потухшую оптику в фарах автомобиля Ford Explorer V (2013) на светодиодные модули нашего производства XS-Light X2.
- Установка в фары светодиодных линз максимальной яркости
- Отполировали фары до блеска
- Значительно улучшили головной свет, доведя до идеала
Интегрировали в рефлекторные фары автомобиля Ford Expedition (2005) светодиодные линзы MTF с белым свечением.
Поменяли штатные галогеновые линзы в фарах автомобиля Ford Explorer V на мощные светодиодные модули с белым свечением.

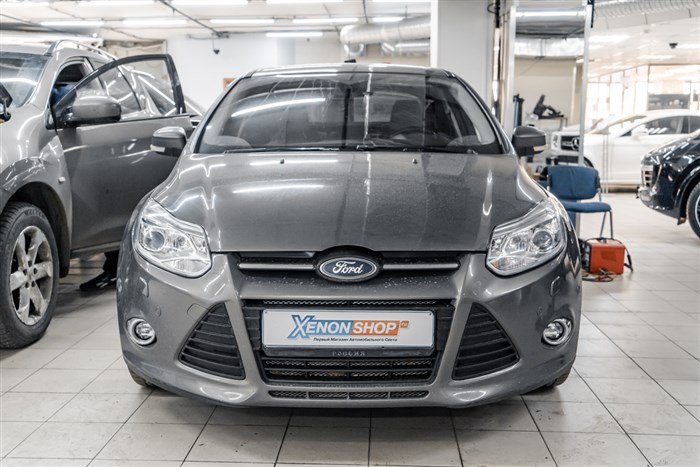

Поставили в фары головного света автомобиля Ford Focus 3 южнокорейские светодиодные линзы MTF-Light с чисто-белым свечением.
- Заменили галогенную рефлекторную оптику на светодиодную линзовую
- Отполировали до блеска стекла фар
- Значительно усилили головной свет по сравнению с заводским вариантом
Поставили в рефлекторную оптику фар автомобиля Ford Focus 3 новые светодиодные линзы MTF южнокорейского производства.
Поменяли заводские линзы автомобиля Ford Mondeo на новые биксеноновые XS-Light F1 без разбора фар.
- Установили новые биксеноновые линзы и новые лампы в них
- Для замены линз разбор фар не потребовался
- Отполировали до блеска стекла фар
Поменяли старые галогенные лампы на новые светодиоды Philips в фарах автомобиля Ford Kuga.
Блок предохранителей под капотом
- Заменили штатные галогеновые лампы на светодиоды
- Установили новинку — лампы Philips Pro9000 H7
- Поменяли габаритные огни на светодиоды
Таблица применяемых ламп в Форд Фокус 3 Удобная штука, когда включаются габариты, а подсветка номера и приборной панели отключается в целях экономии заряда аккумулятора. Независимо от того, какой головной свет включён, мы можем в любой момент включить противотуманки, вытянув на себя на один щелчок ручку включения. Чтобы включить противотуманку сзади, вытягиваем ручку ещё на один щелчок на себя.
Возможные проблемы и пути их решения
Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.
Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.
При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.
Моторного отсека
Пассажирский салон

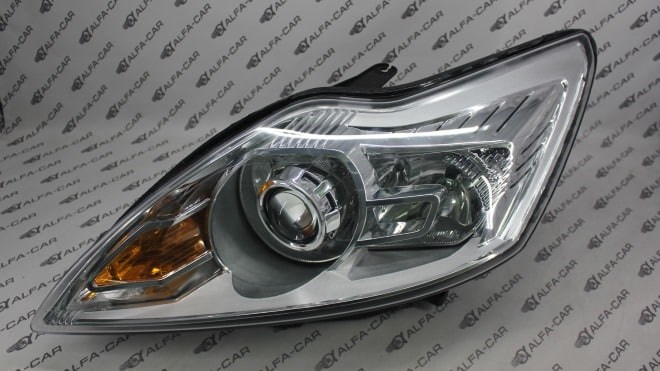

Замена ламп фар Форд Фокус 3: исходные данные
- Открыть капот.
- При помощи ключа TORX открутить болт крепления фары, находящийся в верхней части. При отсутствии нужного ключа можно открутить крепеж при помощи плоской отвертки с лезвием шириной 5 мм. Делать это нужно аккуратно, чтобы не повредить шлиц болта.
- Плоской отверткой отжать две защелки в нижней части корпуса фары и одновременно тянуть фару на себя.
Замена ламп ближнего света Ford Focus 3 Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :
