Расшифровка значков на приборной панели автомобиля
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.
Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Замена ламп — руководство по эксплуатации Outlander XL
Предохранители и блоки реле для Mitsubishi Outlander (2012-2019) со схемами и описанием — Схемы расположения предохранителей Снимите патрон в сборе с лампой, поворачивая его против часовой стрелки.
Mitsubishi Outlander XL: Светодиодный тюнинг задних фонарей
Реализовал собственный вариант подсветки фонарей, а именно свечение градиентом от яркого к тусклому.
Никаких стопов, никаких поворотников. Только габариты.
Тут я пишу про один фонарь, но делать надо конечно же оба.
Марку использованных светодиодов я не знаю, купил на рынке обычные прозрачные светодиоды красного свечения.
С яркостью и температурой не заморачивался, на рынке-то.

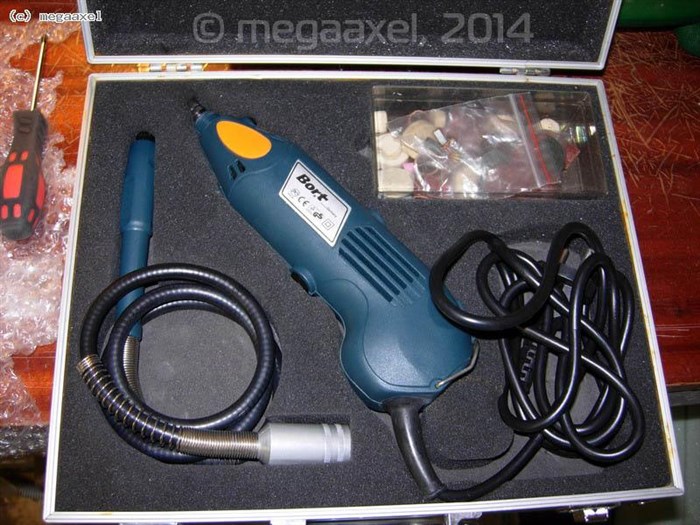

Из специфичного инструмента: бор-машинка с «отрезными» дисками и термопистолет со стержнями термоклея.
Снимаем фонари (нужна головка на 10). Снять их можно, не снимая обшивку багажника (только открыв лючки для замены ламп), но для подключения к проводке обшивку всё-равно придётся снять. Она держится на клипсах, просто аккуратно срываем её, начиная снизу.
На снятых фонарях откручиваем по 2 самореза, которые крепят внутренний отражатель к корпусу:
Далее берём бор-машинку и разрезаем фонарь с двух сторон:
Вдоль короткой вертикальной стороны я резать не стал, просто стал раскрывать фонарь, как раковину, и половинки разделились по клеевому шву. Может быть повезло, но всё получилось аккуратно.
Прикручиваем его к основанию фонаря и ставим на автомобиль.
На автомобиле будем сверлить отверстия для светодиодов.
Для этого шуруповёрт или дрель нужно правильно сориентировать вдоль оси автомобиля.
Непосредственно на автомобиле это гораздо проще сделать, чем на столе, поэтому и был выбран такой вариант.
Диаметр сверла подбираем по диаметру светодиода, можно на 0,1 мм меньше. Я использовал сверло 4,9 мм.
Далее снимаем фонарь, вынимаем отражатель, с тыльной стороны вставляем светодиоды.
Расшифровка значков на приборной панели
В любом случае, если у вас будут другие светодиоды, номиналы сопротивлений придётся подбирать опытным путём.
Mitsubishi Outlander, 2012
Mitsubishi Outlander XL: Светодиодный тюнинг задних фонарей — MMC Manuals
Датчики давления в шинах Митсубиси Аутлендер: горит ошибка, где находятся, отключение Открепите каждую из шпилек А. Для этого вставьте жало плоской отвертки в паз шпильки, и осторожно поддев шпильку, вытащите ее.
Замена ламп комбинации задних фонарей
Выкрутите винты А крепления заднего фонаря с корпуса блока ламп.
Сдвиньте блок ламп 1 по направлению к внешней стороне автомобиля и ослабьте крепления В.
Сдвиньте блок ламп в сторону задней части автомобиля 2 и снимите крепления В.
Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.
С – фонарь заднего хода.
D – стоп-сигнал.
Е – задний противотуманный фонарь.
F – задний габаритный огонь.
Примечание. При установке блока ламп совместите фиксаторы G на блоке ламп с отверстиями на кузове.
Другие причины неисправности стоп-сигналов
Замена лампы заднего противотуманного фонаря Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.
