Предохранители и блоки реле для Renault Megane II (2003-2009) со схемами и описанием

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

• снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
• откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
• в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Читайте также: Система зажигания ока (катушка, замок, трамблер), как выставить, установка и регулировка (видео)

Ближний свет на Рено Меган-2: особенности замены лампочки, предохранителя, фото и видео

• Инспектируем привод. Шестерня не требует замены, если без усилия крутится, но при этом не проворачивается назад, а её зубья не имеют следов сильного износа. Если хотя бы одно из этих условий не соблюдено – нужна замена шестерни привода.
• Проверяем приводной рычаг стартера Megane 2. Он должен быть без повреждений, а пазы вилок – без износа.
• Бендикс стартера Renault Megane 2 не нуждается в дополнительной смазке на протяжении всего времени эксплуатации. Но с него надо счищать грязь. В процессе чистки не используйте чистящие вещества, способные вымыть смазку, находящуюся внутри муфты.

Предохранители Рено Меган 2: схемы блока реле под капотом, где находятся В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

ЗАМЕНА ЛАМП

Перед заменой ламп в приборах наружного освещения и внутреннего автомобиля всегда отсоединяйте провод от клеммы «минус» ак­кумуляторной батареи.

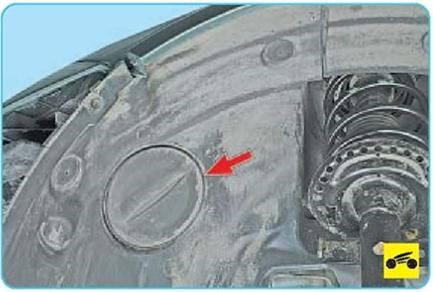

Для доступа к блок-фаре в подкрылке перед него колеса предусмотрен люк.

Для замены ламп ближнего света или габаритного огня выполните следующие операции.

Замена ламп для наглядности показана на левой блок-фаре, снятой с автомобиля. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

2. Отсоедините колодку проводов от цо­коля лампы.

5. Извлеките лампу Б ближнего света или лампу А габаритного огня.

6. Установите новую лампу в отража­тель и зафиксируйте пружинным фикса­тором.

Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна от пальцев вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их салфеткой, смо­ченной спиртом.

Для замены лампы дальнего света вы­полните следующие операции.

1. Поверните крышку лампы дальнего света против часовой стрелки на четверть оборота и снимите крышку с блока.

2. Отсоедините колодку проводов от цо­коля лампы дальнего света.

5. Установите новую лампу в отражатель и зафиксируйте ее держателем.

Предохранители и реле Renault Megane 2, схема и описание

Замена нерабочих элементов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

согласно рисунку, находящегося на обратной стороне крышки, надо выбрать необходимую муфту компрессора и руками её вытянуть;. вставить новую муфту и вернуть блок на место, после чего установить назад аккумулятор и закрыть крышкой монтажный блок. Где находится блок предохранителей Renault Megane 1, 2 и 3: схема расположения под капотом в моторном отсеке и в салоне, описание с фото и видео По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Рено Меган 2 блок предохранителей: где находится под капотом

Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации Не стоить забывать и о чистке конденсора и испарителя. Некоторые автопроизводители рекомендуют даже при низких температурах включать систему на короткое время, для того чтобы произошла автоматическая смазка деталей и магистралей.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;

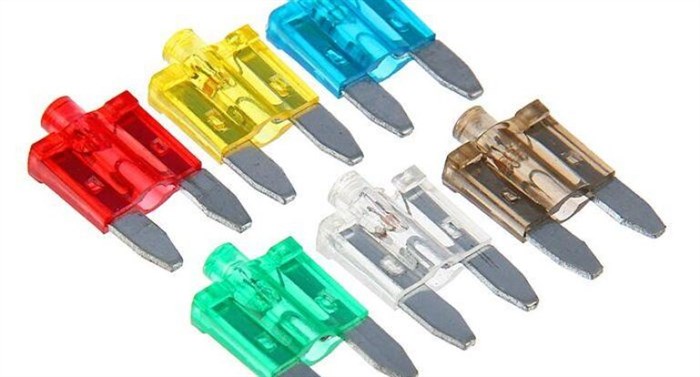

• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Бензонасос

Megane III Монтажная схема Назначение и номиналы, часть 1 Назначение и номиналы, часть 2

Как найти и заменить реле кондиционера Меган 2

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Блок силовых предохранителей

P0106 — Ошибка датчика абсолютного давления / Датчика барометрического давления

В зависимости от марки и модели автомобиля каждое современное транспортное средство оснащается датчиком абсолютного давления (MAP) или датчиком барометрического давления (BARO).

Датчик абсолютного давления (MAP) измеряет абсолютное давление внутри впускного коллектора двигателя

Датчик барометрического давления (BARO) измеряет атмосферное давление, которое постоянно изменяется в зависимости от скорости автомобиля и нагрузки двигателя.

Что необходимо проверить при возникновении ошибки (кода) P0106:

-Проверить датчик MAPS, он должен выдавать номинальные значения -Проверить аккумулятор на наличие низкого напряжения, зарядить его — Проверить дроссельную заслонку, почистить от нагара

В зависимости от модели автомобиля, причины появления ошибки могут незначительно отличаться. Все зависит от сложности впускного тракта и количества дополнительных вакуумных шлангов, подключённых к коллектору. Как бы там ни было, методичная диагностика должна выявить поломку.

Предохранители и реле в салоне Рено Меган 2

Схема блока предохранителей в салоне Рено Меган 2

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Посмотрите видео от пользователя Рустам Абдуллин, посвященное замене предохранителей моторного отсека в автомобиле Рено Меган. Видео «Замена предохранителей Renault Megane 2» По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Где находится предохранитель кондиционера

Приборная панель Геометрически сложная передняя оптика, многогранный кузов с достаточно высокой линией остекления и покатая крыша придают его внешности динамичность и смотрятся очень современно.

Замена предохранителей

Если после выполнения вышеописанной процедуры все равно не горит ближний свет на Меган 2 2, следует проверить предохранители. Они находятся в монтажном блоке, расположенном справа от аккумулятора.

Предохранитель ближнего света на Рено Меган 2 в монтажном блоке, отвечающий за правую блок-фару, расположен под номером 4, а за левую – под номером 5. Надо сказать, что визуально сложно определить неисправность предохранителя. Поэтому, даже если внешне он нормальный, нужно проверить напряжение на его контактах прибором или установить новый предохранитель.

Если проблема с освещением не связана с предохранителями, следует обратиться за помощью в сервисный центр.

Причины неисправности

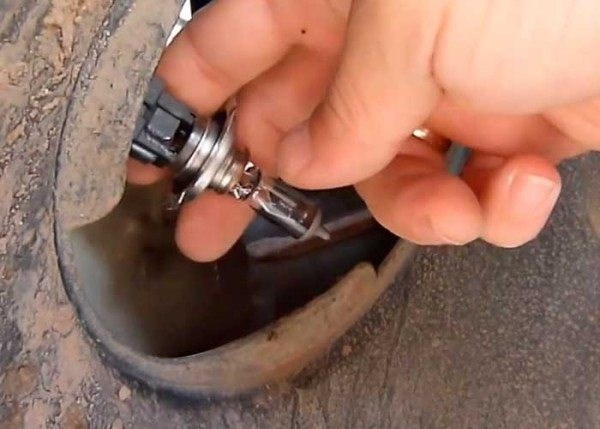

• После этого нужно нащупать лампочку с разъемом . Чтобы вытащить ее, надо потянуть на себя колодку расшатывая вверх/вниз.
• Вынув лампу с контактами, ее можно вытащить из люка на длину проводов, чтобы отсоединить от разъема машины и подсоединить новую лампочку . Разъем ближнего света на Меган 2 не имеет фиксаторов, поэтому его нужно просто потянуть, удерживая при этом цоколь.
• Затем лампочку с колодкой нужно на ощупь вставить в блок-фару и после этого установить заглушку .

Предохранители Меган 2 под капотом Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

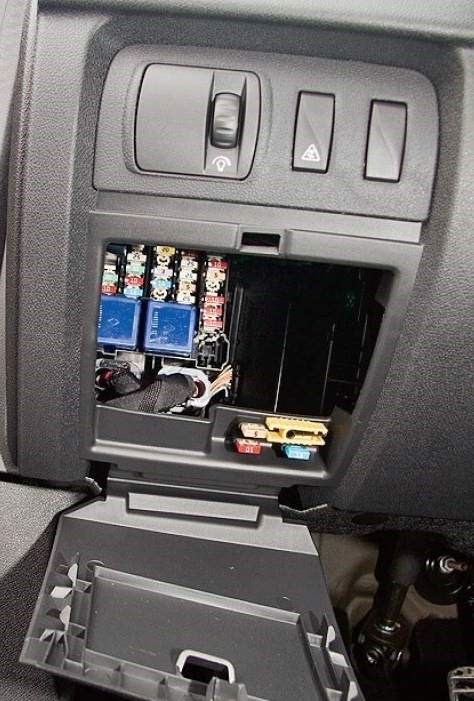

Предохранители и реле в салоне
