Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Работа паяльником или использовать модифицированную прошивку 2190-20_092_for_076

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов):

В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

Обозначения на приборной панели калины

Описание панели приборов: часть 2

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Загорелась красная машина с замком , значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме автомобиль под замком. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Панель приборов Лада Калина: описание ламп, индикаторов, значки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Прошивка щитка приборов калина 2

• питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v);
• минус на 17 контакт;
• шлейф программатора (загорится лампа PWR).

Лада калина дисплей бортового компьютера — Автомобильный портал AutoMotoGid Калина-2 располагает на своей торпеде и другие индикаторы. Выше были представлены первые 12 из 23.
Аварийное включение сигнализации. Позволяет включить все поворотники одновременно.

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

1. Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
2. Далее необходимо снять накладку с панели приборов.
3. На следующем этапе выводятся из сцепления пружинные фиксаторы.
4. Выкрутив два винта, нужно сдвинуть панель на себя.
5. Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
6. Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
7. Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Лада калина универсал панель приборов обозначения — Автомобильный портал AutoMotoGid

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Горит сигнализатор двигателя во время работы Лада Калина: причины Указатель уровня бензина в баке

Особенности приборной панели

На машине ВАЗ-2115 лампочки используются для подсветки приборов, установленных перед водителем, и в качестве индикаторов.

Первые помогают легко следить за основными параметрами автомобиля в процессе его движения – их роль особенно важна в темное время суток. Вторые загораются, когда возникает необходимость уведомить сидящего за рулем человека о том или ином событии, прямо или опосредованно влияющем на работоспособность силовой установки.

Как и сама приборная панель ВАЗ, лампочки являются составными элементами системы безопасности 2114-й модели. То есть, в принципе, перегорание любой из них способно стать причиной возникновения аварийной ситуации. Именно потому столь важно производить их замену немедленно после отказа.

Алгоритм действий

Инструменты и материалы

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки. Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Причины загорания «сигнализатора» По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Сообщающие о неисправности

• управляющие режимами отопления и проветривания салона рычажки и регуляторы;
• орган активации климатической системы;
• кнопка обогрева стекла кормы Лада Калина;
• механизм открывания и извлечения пепельницы.

Вид панели приборов при включении зажигания 15 — сигнализатор аварийного давления масла в системе авто;

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Почему перегорают или перестали работать лампы: причины и последствия

• спидометром, который показывает скорость движения машины;
• тахометром – он указывает, какова частота вращения коленчатого вала; об опасном для мотора режиме функционирования свидетельствует красный цвет на шкале;
• указателем (стрелкой) количества горючего в баке. Если бензина нет, может выйти из строя топливный насос;
• указателем t° охлаждающей жидкости. Оптимальной для двигателя является от 90° и выше (максимум – красная зона и сигнал зуммера). Если машина перегрета, эксплуатировать ее нельзя. t° охлаждающей жидкости должна достичь показателей, приемлемых для работы;
• кнопкой переключения индикационных режимов и сброса показателей пробега за сутки; пробеги – общий и суточный – переключаются легким нажатием. Если кнопку удерживать, пробег автомобиля за сутки сбрасывается, что отмечается характерным звуком;
• дисплеем БК, который отражает пробег машины в течение суток и общий, а также информацию с бортового компьютера.

Установка светодиодных ламп Перегоревшие лампы усложняют контроль водителя над показаниями приборов авто

Подробное описание функций штатного компьютера Лады Калины:

1. Текущее время в 24-часовом формате.
2. Израсходованное топливо во время последней поездки. Данный параметр нужно обнулять перед началом пути.
3. Средняя скорость движения последней поездки, также требует обнуления. В основном на дисплее вы будете видеть небольшие цифры, так как в городе средняя скорость может быть не больше 30-40 км/час, в зависимости от плотности потока и пробок.
4. Запас хода, показывает — сколько вы еще можете проехать в данном режиме на оставшемся топливе в баке.
5. Мгновенный расход топлива.
6. Средний расход топлива, можно сбрасывать показатели в любое время кнопкой RESET.
7. Время в пути с момента последнего сброса данного параметра.
8. Температура воздуха за бортом.

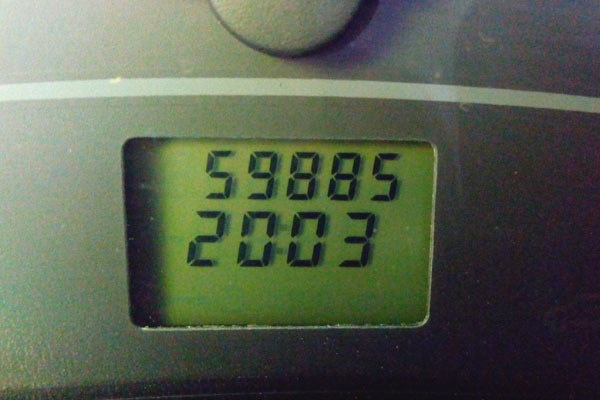

Лада «Калина» оборудована простеньким бортовым компьютером, функций которого вполне хватает для обычного пользования. Бортовой компьютер выводит на экран 9 показаний — одно, в верхней строке, показывается постоянно, остальные, в нижней, можно выбирать. Далее рассмотрим более подробно все эти показания.

В верхней строке отображается общий пробег автомобиля в километрах.

Во второй строке информацию отображения можно выбирать. Управление этим процессом осуществляется при помощи 3-х кнопок, расположенных на правом подрулевом рычаге:

Кнопкой «RESET» можно сбрасывать некоторые параметры, остальные кнопки отвечают за их перелистывание (вверх/вниз).

Первый параметр — время в формате 24 часа. Что бы настроить часы, удерживаем кнопку «RESET» до тех пор, пока циферблат не начнет мигать. Теперь, листая вниз, настраиваем часы, вверх — минуты. После настройки кратковременно нажимаем «RESET» для выхода в главное меню.

Следующий параметр показывает сколько топлива было потреблено автомобилем во время последней поезди. Это параметр нужно сбрасывать перед выездом. Я его не обнулял около месяца, поэтому он насчитал 140 литров.

Следующий пункт бортового компьютера — средняя скорости передвижения последней поездки. Его так же нужно сбрасывать. Если этого не делать, то он будет считать среднюю скорость за все время после последнего обнуления. В среднем этот показатель равен 30-40 км/час.

Следующий параметр отображает количество километров, которые Вы сможете проехать на оставшемся бензине в текущем режиме езды.

Далее идет показание мгновенного расхода топлива. Показания от 0 до 19.9 литров. При остановке компьютер будет выдавать прочерки.

Описание и расположение индикаторов и приборов на панели

Стандартная диагностика автомобиля Лада Калина (самодиагностика на панели приборов)

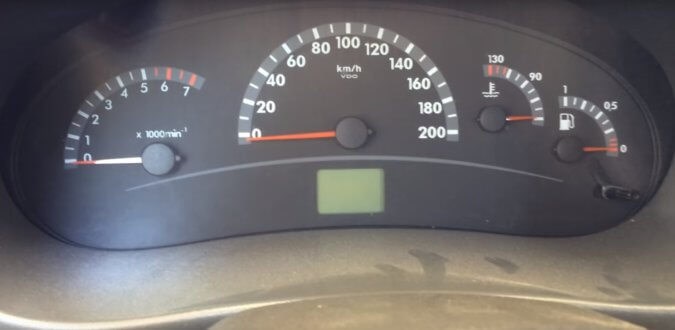

Приборка Лада Калина

Описание панели приборов: часть 2

Калина-2 располагает на своей торпеде и другие индикаторы. Выше были представлены первые 12 из 23.
Аварийное включение сигнализации. Позволяет включить все поворотники одновременно.

Индикатор неисправности ЭУР (электрического усилителя руля). Горение лампы указывает на наличие проблемы.

Лампа дальнего света фар. Загорается при переходе в данный режим.

Лампа неисправности системы подушек. Постоянное горение индикатора в автомобиле Калина-2 указывает на наличие неисправности. В этом случае при аварийной ситуации подушки могут не сработать.

Иммобилайзер. Постоянное мигание лампы указывает на неисправность системы. Если свет зажигается и гаснет в течение 15 минут, значит противоугонная функция не была активирована.

Дисплей бортового компьютера. Указывает общий пробег и предоставляет информацию с БК.

Индикатор непристегнутых ремней. Является основой безопасности водителя. Указывает на то, что ремни не были пристегнуты, оповещая тем самым о необходимости выполнения данного действия.

Аварийное состояние тормозной системы. Постоянная подсветка панели приборов в области этой лампы указывает на неисправность.

Подушки безопасности. Индикатор указывает на выключение данной опции.

Антиблокировочная тормозная система. Гаснет через несколько секунд после зажигания двигателя. Ее постоянное горение указывает на неисправности в системе АБС.

Индикатор управления. После зажигания двигателя должен погаснуть.

В некоторых случаях появление определенных сигналов указывает на неисправность самих индикаторов.

Стандартная замена подсветки позволит устранить проблему. Перед этим необходимо провести полную диагностику автомобиля. Замена подсветки — недлительный процесс, однако должна быть полная уверенность в том, что проблема заключается в самих индикаторах.

назад Каковы габариты автомобиля Лада Калина

Вперед Чем оснащен автомобиль Лада Калина Люкс?

Тегидавление, индикатор, панель приборов, спидометр, тахометр

Описание и расположение индикаторов и приборов на панели

Подробное описание функций штатного компьютера Лады Калины:

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

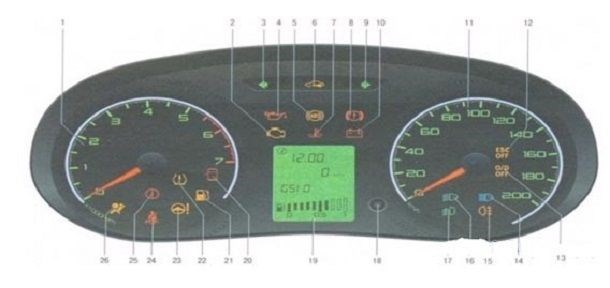

Комбинация приборов Лада Гранта и Лада Калина 2 поколения предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом. Таблица составлена находится в процессе корректировки по отзывам автолюбителей дополняйте комментариями. Методы устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Комбинация приборов

• 2 – лампа указывает водителю, что в двигателе присутствует серьезная поломка, требующая срочного вмешательства;
• 3/9 – зеленые лампы, если индикатор мигает – включен соответствующий поворотник;
• 4 – указатель горит красным цветом, предупреждает о серьезном снижении уровня масла в картере двигателя;
• 5 – система АБС не исправна, требует вмешательства водителя;
• 6 – если загорелся значок – включен иммобилайзер;
• 7 – световой показатель перегрева двигателя;
• 8 – поднят ручник, движение невозможно;
• 10 – красный значок аккумулятора указывает на критическое падение заряда;
• 12 – система курсовой устойчивости не работает, машина может продолжать движение только при помощи механических стабилизаторов;
• 14 – световые элементы работают в режиме дальнего света;
• 15/17 – включены противотуманки для передней и задней части машины соответственно;
• 16 – горит ближний свет;
• 20 – возможно не закрыта одна или несколько дверей;
• 21 – заканчивается топливо – машина едет на запаснике;
• 22 – сработала система АБС на пробой колеса;
• 23 – индикатор неисправности электроусилителя руля;
• 24 – ремни безопасности не пристегнуты;
• 26 – подушка безопасности отключена или не работает.

Инструкция по прошивке приборной панели Следующий показатель отображает время, проведенное в пути. Отсчет идет с момента последнего обнуления.
