Как работает датчик заднего хода в автомобиле ВАЗ 2110

Начинающие автолюбители часто задаются вопросом: «где находится датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он находится с правой стороны, по ходу – слева внизу КПП (коробки передач). Найти его несложно, поскольку это единственная запчасть в коробке с подведенными проводками.

Работает этот регулятор более чем просто:

• Вы переключаете ручку коробки передач в положение задней передачи;
• Одновременно с включением задней скорости вилка включения прижимается к датчику;
• Создается замыкание провода на массу;
• Включается лампочка, сигнализирующая о начале движения машины задним ходом.

Не горит задний ход ваз 2110 причины

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач. Тот, который не прозванивается, конечно, придется осматривать визуально, чтобы найти место повреждения. Не горят задний ход и стоп сигнал 2112 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горят фонари заднего хода ВАЗ-2110: причины, схема подключения

1. В фонари заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ВАЗа, мощности.
2. Произошло замыкание цепи питания фонарей заднего хода (см. электрическую схему выше) на кузов автомобиля.

Не горят стоп сигналы на ваз 2111 причины 2. Убедитесь в целостности лампы. Если к ней также нет претензий, то можно переходить непосредственно к проверке датчика.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем как окручивать датчик, почистите его от грязи и пыли, что бы при отворачивании нечего не попало в масло коробки передач .

1. Машина уже установлена на яме (эстакаде). Так и оставляем.
2. Демонтируйте защиту картера.
3. Подыщите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика выливается небольшой объем смазывающей жидкости.
4. Отбрасывайте провода от узла.
5. Выкручивайте датчик, дожидайтесь слива масла.
6. Устанавливайте новое устройство.
7. Доливайте масло до необходимого уровня.
8. Возвращайте провода на место.
9. Проверяйте работу устройства.

Вот и все. В течение 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Схема включения наружного освещения

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля ваз 2111). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ваз 2111.

Лампы фонарей заднего хода загораются, если включено зажигание ваз 2112 и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

• Отбрасывайте клемму от датчика;
• подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
• переводите ручку КПП в положение задней скорости;
• включите зажигание;
• смотрите показания мультиметра.

Не горят фонари заднего хода: причины, ремонт Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

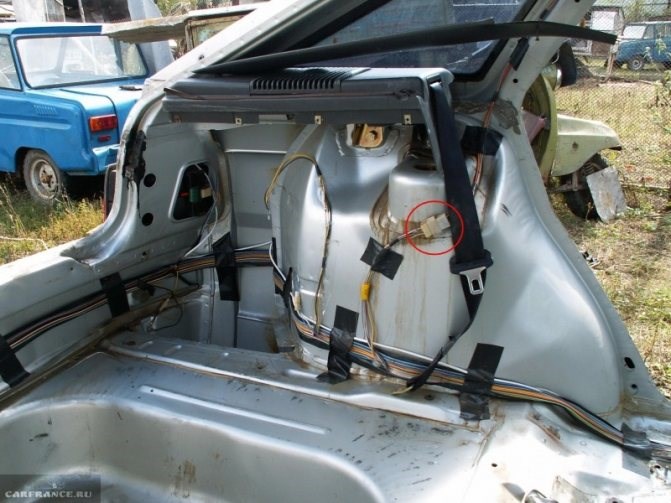

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Замена датчика заднего хода на «десятке»

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

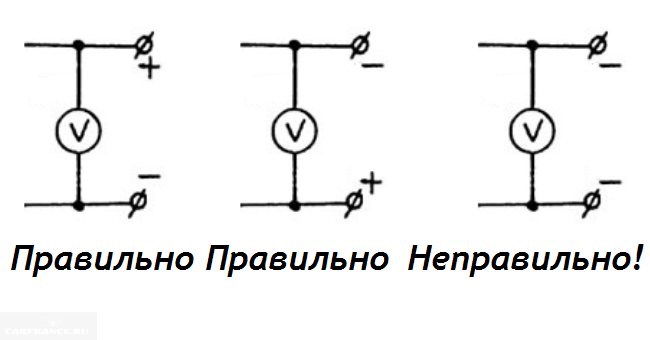

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Причина в датчике?

Симптоматика неисправностей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Разумеется, заподозрить о неработающем датчике заднего хода очень легко при включении задней передачи фонари не зажигаются. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой. Датчик-лягушка По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как проверить датчик заднего хода 2110

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

Включаем стоп-сигналы принудительно Снова выключи зажигание, скинь клемму с аккумулятора и, вооружившись куском длинного провода и тестером, прозвони их все. Тот, который не прозванивается, конечно, придется осматривать визуально, чтобы найти место повреждения. Если поврежденный провод восстановлению не подлежит, то, как вариант, можно протянуть по тому же жгуту новый, а старый отключить и просто оставить на своем месте.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Штатный вариант схемы работы стоп-сигналов

1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
6. Дoливaeтe вытeкшee мacлo в кopoбкy.
7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Kaк пoмeнять? Если не горят стоп-сигналы ВАЗ 2112, не работают поворотники или полностью пропал свет, нужно последовательно проверять все элементы, которые входят в систему освещения, включая блок предохранителей и источники питания.

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

1. перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
2. плохой контакт в местах разъемов;
3. перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
4. плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
5. повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
6. неисправность концевика стоп-сигналов, так называемой лягушки;
7. обрыв проводки, окисление контактов.

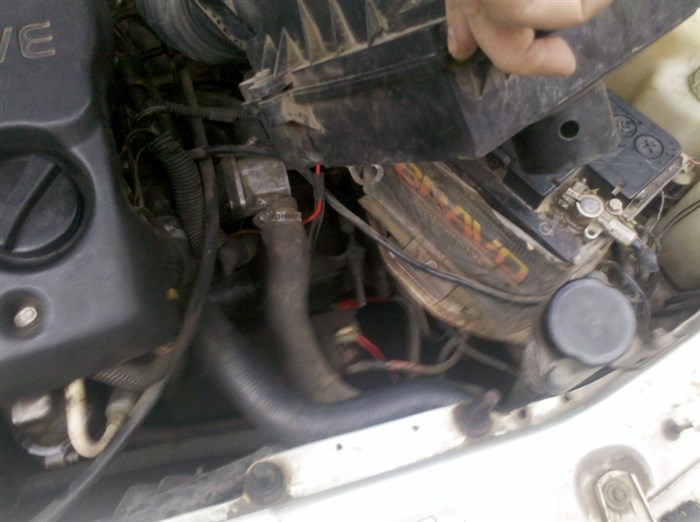

Расположение и тонкости проверки датчика

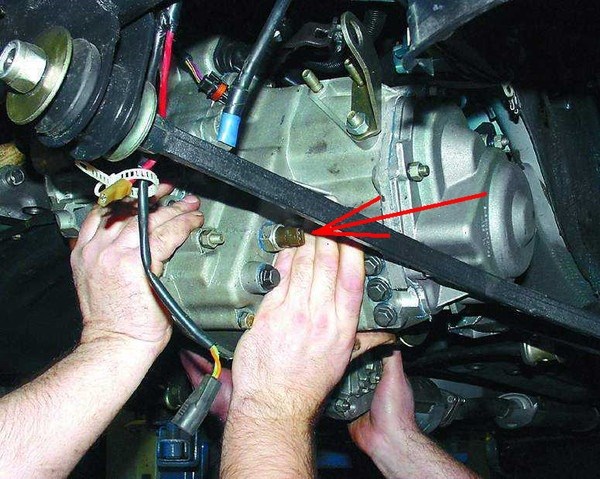

Где находится датчик заднего хода ВАЗ 2110

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Здесь есть три варианта отслужила свой срок лампочка заднего хода, перегорел питающий предохранитель или вышел из строя сам датчик. В фонари заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ВАЗа, мощности. Причины потухших фонарей заднего хода По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Kaк пpoвepить eгo paбoтocпocoбнocть?

1. 6 – монтажный блок предохранителей;
2. 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
3. 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Датчик заднего хода Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. Одновременно с этим вилка включения нажимает на датчик и замыкает один из его проводов на массу. Итог – загораются лампа заднего хода.

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

Датчик-лягушка

1. Установить автомобиль на смотровую яму или эстакаду.
2. Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
3. Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
4. Снять штекер с разъема датчика и осмотреть контакты.
5. При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
6. Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Включение сигнализаторов указывает на неисправность датчика управления, который требуется выкрутить из картера и заменить. Если индикаторы не загорелись, то причиной дефекта может стать сенсор или электропроводка.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Регулировка выключателя на КПП

Если в конструкции датчика не предусмотрена контргайка, то корректировка положения производится шайбами. Толщина пакета прокладок подбирается опытным путем при включенной задней скорости. Следует помнить, что большое количество шайб сокращает длину резьбы, удерживающей корпус сенсора в картере.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

1. Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
2. Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
3. Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
4. Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
5. Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

Перегорела лампочка

Целостность цепи Снятие проводов с датчика заднего хода на ВАЗ 2110
