Учимся самостоятельно менять датчик заднего хода
Назначение
Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.
В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Конструкция и принцип действия

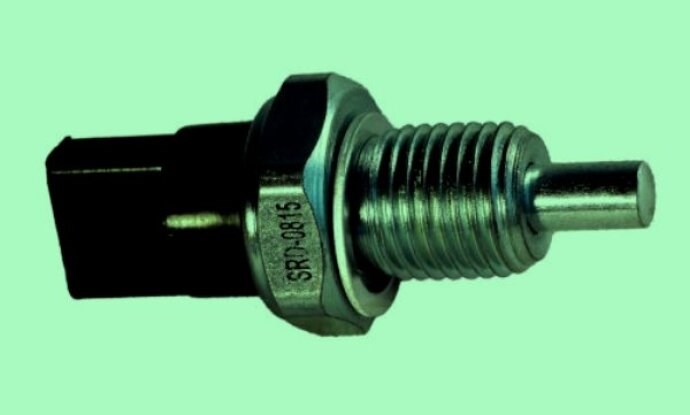

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.
Что касается принципа действия, то он заключается в следующем:
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в задних фонарях, который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Признаки неисправности
Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:
Ремонт датчика заднего хода: где стоит регулятор и как его заменить своими руками?
- Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
- Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
- Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
- Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
- Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).
Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации Поэтому, если не горит стоп-сигнал на ВАЗ 2114 или на другой модели (при условии применения светодиодных ламп), следует также проверить генератор и заменить поврежденный элемент, затем поменять лампу.
Блок предохранителей в салоне Renault Fluence

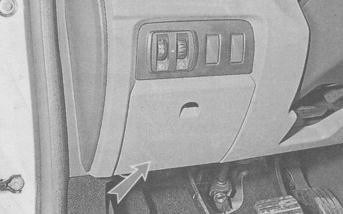

Он расположен с левой стороны руля, за крышкой.
Фото схемы
- РА 70А — силовое реле (+ аккумулятор) с задержкой отключения (без отключения при пуске)
- РБ 70А — силовое реле (+ аккумулятор) с задержкой отключения (с отключением при пуске)
- RC 40C — реле обогрева заднего стекла
- РД 20А — реле звукового сигнала
Предохранитель прикуривателя
Предохранитель №3 отвечает за передний прикуриватель и предохранитель №3 отвечает за задний штекер – 4 номинала на 10А.
Пример доступа к блоку и замены предохранителя прикуривателя смотрите в этом видео.
Дополнительные элементы
Он расположен в кабине, в нижней левой части приборной панели, сбоку от рулевой колонки.
- F1 — 40A Предохранитель питания реле электрического стеклоподъемника (703), управление реле безопасности детей (750)
- Ф2 —
- F3 —
- F4 —
- A — 40A Реле стеклоподъемника
- B — 40A Детское реле заднего стеклоподъемника (750)
- С — 70А 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Этот блок реле находится под пассажирским сиденьем: 40А реле «+» при работающем двигателе для питания обогревателей водительского и пассажирского сидений.
Не горят фонари заднего хода (не работают лампочки или предохранитель)
- 70А — дополнительный обогрев салона
- 80А — блок предохранителей и реле в кабине
- 80А — блок предохранителей и реле в кабине
- 80А — Блок предохранителей и реле (блок коммутации и управления) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный обогреватель
- 50A — Блок управления ABS с ESP
Датчик заднего хода Renault Logan — где находится и как заменить Отсоединяем колодку от датчика и при наличии коррозии на ней или грязи, тщательно почистим ее, так же можно обработать проникающей смазкой и вновь подключим датчик. Проверим, если фонари заднего хода снова не работают, следует проверить уже сам датчик.
Неисправность светодиодных стоп-указателей
Если после проведения описанных выше мероприятий не удается определить причину, почему не горят стоп-сигналы, следует уточнить тип применяемых ламп. Они могут быть выполнены на светодиодах. Их установка имеет ряд особенностей. Обычно светодиодные лампы имеют определенную полярность подключения к бортовой сети автомобиля.
Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.
Не горит панель приборов рено флюенс
- дефектная или перегоревшая лампочка;
- обрыв в электропроводке или разъемных соединениях; вследствие короткого замыкания или перегрузки в бортовой сети;
- неисправность концевого выключателя;
- неполадки в электронных системах или блоках.
Дополнительные элементы
Загорание ламп свидетельствует о выходе из строя контрольного датчика, который необходимо открутить от картера и заменить. Если лампы не горят, неисправность может быть в датчике или проводке.
