Расположение блоков предохранителей

В автомобиле Тойота Камри 40 есть два места где находятся предохранители:

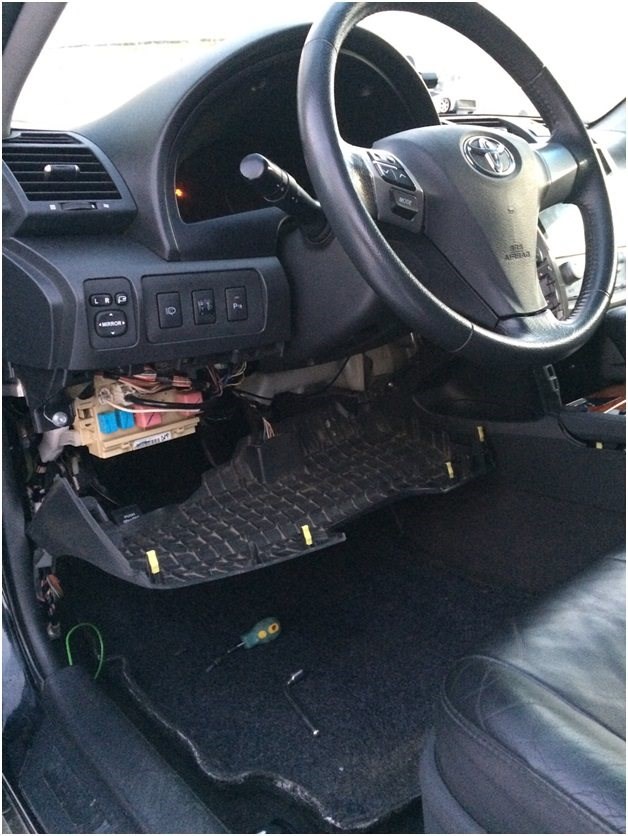

В салоне блок предохранителей находится слева от рулевой рейки. Недалеко от него располагается рычаг открытия капота. На изображениях ниже приведено расположение салонного блока в Camry 40 2007 года.

Расположение салонного блока предохранителей

Салонный блок предохранителей с крышкой

В подкапотном пространстве монтажный блок располагается по соседству с воздушным фильтром, аккумуляторной батареей и бачком с тормозной жидкостью. На рисунке ниже блок с предохранителями и реле обозначен цифрой 7.

Расположение монтажного блока в подкапотном пространстве

Предохранители находятся внутри пластикового корпуса. Для получения к ним доступа требуется снять крышку.

Корпус монтажного блока

Предохранители и блоки реле для Toyota Camry (XV40) (2007-2011) со схемами и описанием

Схема предохранителей и реле Toyota GT86 (2012-2018)

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На этот раз, защитная панель в салоне находится не под ключом зажигания, а под приборной панелью с левой части. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Личный опыт замены ламп в птф Toyota Camry V50 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Toyota Camry XV50: Новые технологии защиты электрических цепей

1. Блок предохранителей
2. Блок управления электрооборудованием кузова
3. Реле указателей поворота (аварийная сигнализация)
4. Распределительный блок №3
5. Блок ID (автомобили с системой Smart System) Транспондер ключа (автомобили без системы Smart System)
6. Распределительный блок (CAN)
7. Распределительный блок №4
8. Усилитель кондиционера
9. Блок сертификации
10. Блок контроля давления в шинах
11. Центральный блок подушек безопасности
12. Аудио усилитель
13. Блок блокировки селектора коробки передач
14. Усилитель сигнала ключа
15. Блок блокировки руля

Предохранители Тойота Виста (V50), 1998 — 2003 г. в. Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, приведена в таблице ниже.

Расшифровка блоков реле и предохранителей Toyota?|Схемы электрооборудования Тойота?

Не горит задний ход: самая частая причина, устраняем своими руками

Если вставка повреждена, поменяйте ее на целую, после чего установите на место крышку и зафиксируйте ее. Не забывайте, что каждый электрический прибор рассчитан на определенный ампераж, поэтому не используйте вставки неподходящего номинала.

Схемы установки противотуманных фар

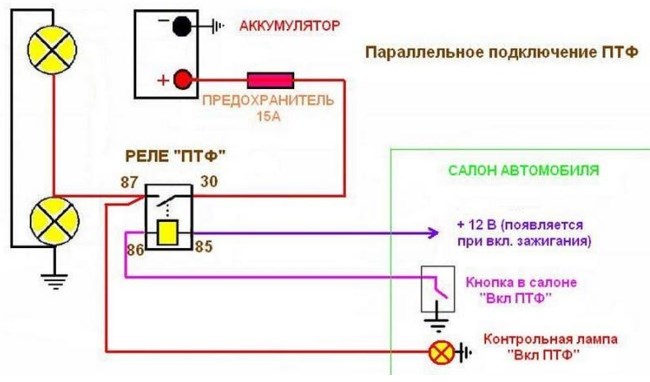

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Схема предохранителей и реле автомобилей TOYOTA COROLLA SPRINTER / Marino / Ceres / Trueno / Levin 1991-2000

Схема предохранителей и реле Toyota Camry XV20 (1996-2001)

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Давайте теперь разберёмся в назначении контактов этих разъёмов и вообще, за что отвечает этот блок. Вот мы видим выходы на передние и задние противотуманки, на обогрев стекла и зеркал, на вентиляторы охлаждения и на дальний свет. Схема электрооборудования Тойота Королла 2003-2008 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Четвёртое поколение[ | ]

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Схема предохранителей и реле Toyota Venza (2008-2017) Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Как поменять предохранители Камри XV50(55)?

Если вы обнаружили, что какой-либо из элементов электроники автомобиля не работает, в первую очередь проверьте, цел ли предохранительный элемент, замыкающий эту цепь.

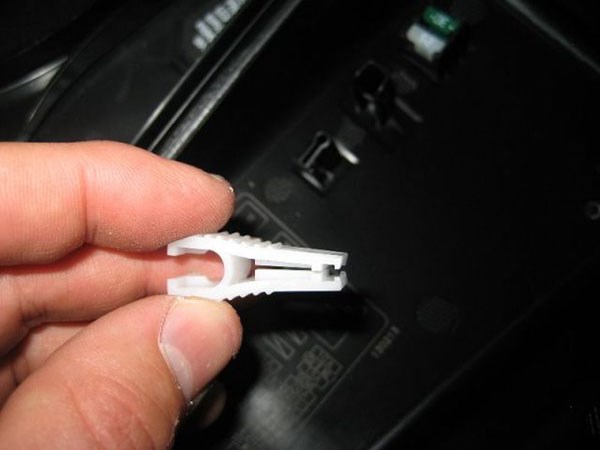

Специальные щипцы для безопасной и удобной замены предохранителей. хоронятся на внутренней стороне крышки блока.

Отыскав на схемах месторасположение интересующего вас плавкого элемента, достаньте его из блока при помощи специального пинцета (щипцов). Проверьте предохранитель на предмет исправности. Для этого поднимите его на свет. У перегоревшего элемента полоска будет не целостной, а разорванной.

Если вставка повреждена, поменяйте ее на целую, после чего установите на место крышку и зафиксируйте ее. Не забывайте, что каждый электрический прибор рассчитан на определенный ампераж, поэтому не используйте вставки неподходящего номинала.

Обратите внимание, что перед тем, как менять плавкий предохранитель, важно выяснить причину возникновения неисправности. Для этого обратитесь в специализированное СТО и воспользуйтесь услугами автомобильного электрика.

Блок: 4/4 | Кол-во символов: 1480
Источник: https://toyota-camry-corolla.ru/camry/camry-50/blok-predohranitelej-kamri-xv50-55-elektroshema-bloka/

Установка через кнопку

• Был удар в переднюю правую фару. Лонжерон загнуло. Лонжерон вытянули. Фару поменяли. Бачок омывателя поменяли. Подсоединили АКБ — сгорел Распределительный Блок Моторного Отсека (Блок Реле). Где подвох? Визуально все кузовные работы сделаны аккуратно. В той области куда был ударен автомобиль — минимум проводов. Сгоревший блок снял — горела дорожка, на которую приходит питание с АКБ.

Схемы электрооборудования автомобилей Toyota Corolla (E140) / Auris (E150) c 2006 Заменить лампу можно двумя способами: через снятие нижней защиты бампера, либо через подкрылок. И тот и другой способ не особо трудоемкий, но требует снятия некоторых пластиковых деталей, по другому лампу не заменить.

Toyota Vista Ardeo 1 поколения

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Машина вышла в 1998 году и сразу стала отлично продаваться. Люди по достоинству оценили дизайн автомобиля и его внутреннее богатое оснащение. Модель выпускали до 2000 года.

Читать также: Мазда 626 1992 предохранители

Нужно отдать должное дизайнерам компании, они создали уникальное заднее остекление багажного отсека. Задние боковые окна багажника и самим стеклом задней двери багажного отсека создается впечатление некого легкого монолита. Также задние стойки очень скромных размеров и обеспечивают отличную обзорность водителю.

Во время создания модели была мода на вынесение ручки коробки передач на рулевую колонку, в данной машине это реализовано также, это добавляет пространства на передних сидениях. Стоит отметить, что была специальная версия модели Excellent Edition V, которая подразумевала трехместный диван спереди. Таким образом, в легковом автомобиле могли перемещаться сразу шесть человек.

В дорогих комплектациях шел дистанционный ключ, качественный CD-плейер с CD-чейнджером, электропривод передних сидений, приятный кожаный руль и два люка в крыше.

Была специальная серия с уклоном в спорт – Active Sports, она отличалась удобным трехспицевым рулем, наличием заднего спойлера, заводским декоративным обвесом и прочими деталями стайлинга.

Производитель предлагал три бензиновых мотора для данного авто. Первый из них – это 1,8 литровый силовой агрегат 1ZZ-FE мощностью 130 лошадиных сил. Это популярный мотор, его можно было увидеть на множестве других тойотовских машинах, его ставили на:

Другой двигатель – это двухлитровый 135 сильный 3S-FE. Этот силовой агрегат также ставили на некоторые другие модели Тойота, среди них были:

• Avensis;
• Caldina;
• Camry;
• Carina;
• Carina E;
• Carina ED;
• Celica;
• Corona;
• Corona Exiv;
• Corona Premio;
• Corona SF;
• Curren;
• Gaia;
• Ipsum;
• Lite Ace Noah;
• Nadia;
• Picnic;
• RAV4;
• Town Ace Noah;
• Vista.

Был еще один двигатель. Это самый объемистый и мощный вариант. 3S-FSE – двухлитровый мотор с мощностью в 145 «лошадок». Помимо данной модели машины, ставили на:

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

Цветные схемы электрооборудования Toyota RAV4

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Светодиодные лампочки h11 на тойота камри намного лучше будут освещать дорогу, однако могут слепить встречных водителей. Схема предохранителей и реле Toyota Corolla / Auris (2013-2018) По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Toyota Camry XV50 — Что сгорит при замыкании в противотуманной фаре, в вентиляторе охлаждения или обогреве стекла?

• Типов кузова было два: Хардтоп (окна без рамок) и Седан.
• Салон был доступен в четырёх цветовых вариациях: бордовый, синий, бежевый и серый.
• Данный автомобиль выпускался в 5-ти кузовах

1. SV20 — двигатель 1S-Ci (105 л. с.; 1.8 л.; бензин)
2. SV21 — двигатель 3S-FE (140 л. с.; 2 л.; бензин) (в версиях с GT комплектацией ставилась форсированная версия: 3S-GE)
3. SV22 — двигатель 4S-Fi (105 л. с.; 1.8 л.; бензин)
4. SV25 — двигатель 3S-FE (135 л. с.; 2 л.; бензин) и полный привод (FullTime с блокировкой дифференциала)
5. CV20 — двигатель 2С-T (85 л. с.; 2 л.; дизель)

• У данной модели был довольно широкий выбор комплектаций, их насчитывалось 71. От самых простых, с ручными стеклоподъёмниками, задними барабанными тормозами и маломощным двигателем 4S-Fi/2C-T, до богатых комплектаций типа Gran Turismo (GT), которые включали в себя электронный щиток приборов, дисковые тормоза на всех колёсах, ионизатор воздуха и форсированный двигатель 3S-GE.

Блок предохранителей в салоне Если вы не нашли подходящую автосхему или у вас остались вопросы, напишите нашему специалисту и мы постараемся решить вашу проблему.

Инструкция по замене ламп в птф на камри v50

Заменить лампу можно двумя способами: через снятие нижней защиты бампера, либо через подкрылок. И тот и другой способ не особо трудоемкий, но требует снятия некоторых пластиковых деталей, по другому лампу не заменить.

Если менять через подкрылок, потребуется вытащить несколько клипс крепления бампера, затем отогнуть подкрылок и рукой дотянуться до лампы. Отсоединить колодку, повернуть лампу против часовой стрелки на пол оборота и достать ее из птф. Процедура установки происходит в обратном порядке.

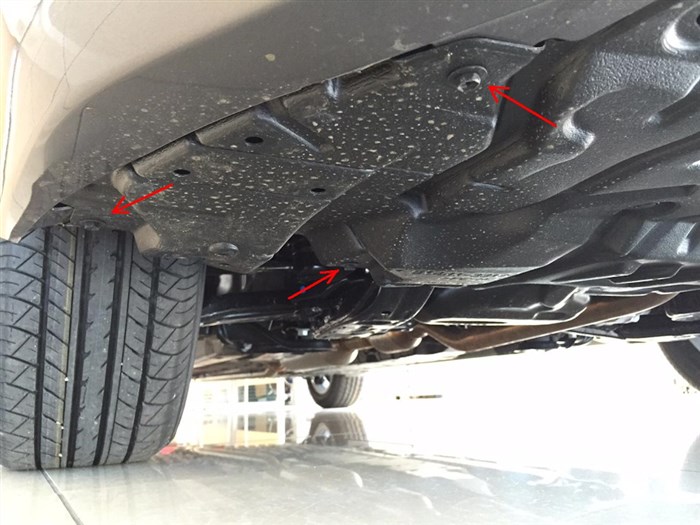

Еще один способ заключается в снятии части нижней защиты бампера. Этот способ мне кажется проще — откручиваются 3 болта крепления защиты, она аккуратно снимается.
