Не Горят Противотуманные Фары Ваз 2113 • Не горят лампы птф

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

• поврежденный предохранитель;

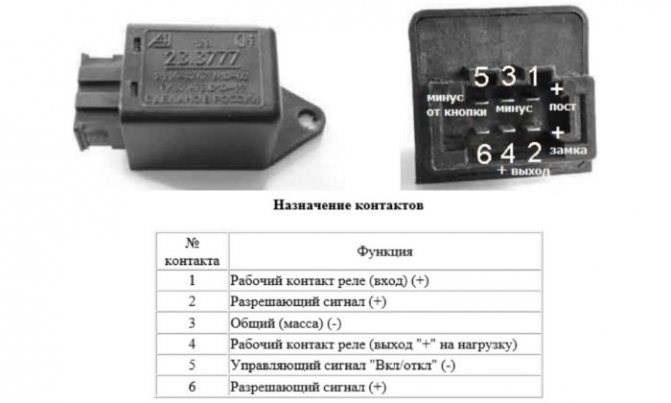

• отсутствие 1, 2, 6 контактов (напряжения на них);
• замыкание переключателя (кнопка без фиксации);
• проблема с электропроводкой (обрыв).

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Реле задних противотуманных фар ВАЗ 2114: где находится и как заменить

• Плавкий предохранитель задних ПТФ маркируется F20 и рассчитан на силу тока в 7,5А;
• За защиту передней правой противотуманки отвечает предохранитель F4 на 10А;
• За защиту передней левой противотуманки отвечает предохранитель F 14 на 10А.

Ваз 2115 не работают противотуманки. Предохранители и реле ВАЗ-2115. Устранение неисправностей электрики Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

• Перегорание предохранителя.
• Сгорели лампочки.
• Окисление контактных соединений.
• Нет контакта на массу.

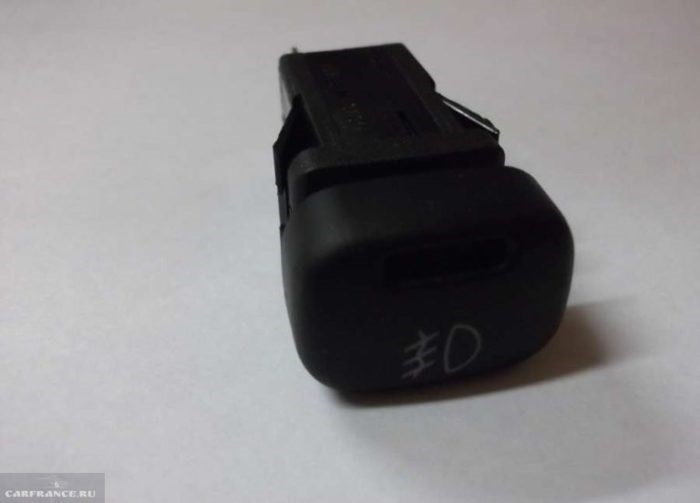

• Не работает кнопка.
• Отсутствует питание.
• Неверное подключение.
• Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

Противтотуманки ВАЗ. Почему не работают противотуманки ВАЗ 2114

• поврежденный предохранитель;
• отсутствие 1, 2, 6 контактов (напряжения на них);
• замыкание переключателя (кнопка без фиксации);
• проблема с электропроводкой (обрыв).

Статьи — Если не горят противотуманные фонари: возможные неисправности Включение ПТФ ВАЗ 2114 производится через реле, которое установлено в блоке предохранителей или в другом месте, которое было выбрано электриком при самостоятельном монтаже противотуманок. Проверить исправность реле противотуманных фар ВАЗ 2114, можно включив кнопку ПТФ. Если при этом вы слышите внутри щелчок, значить реле исправное, если нет, выполните его замену

Метки: ваз 21120 1.5 16v, противотуманные фары

Комментарии 9

уже разобрался с проблемой) просто пошевелил релюхи на доп колодке и заработали)

индикатор птф у нас зависит только от кнопки, реле на него не влияет, соответственно если не загорается индикатор, значит нет контакта либо на массу(черный проводок), либо на плюс(от кнопки габаритов плюс идет либо синим, либо зеленым проводком к кнопке ПТФ, от кнопки розовым или красным к релюшке и индикатору)

если возникнут вопросы- пиши в личку, постараюсь помочь

Точно, скорее всего в питании, я и не подумал, про индикатор…

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Не горит одна противотуманка ваз 2114

1. Возможность своевременного маневра, которая в обычных условия попросту не представляется выполнимой. Нередко водители, не имеющие ПТФ, оказываются за пределами дорожного полотна. Секрет заключается в ширине светового луча, который открывает полноценный обзор на разметку и обочину.
2. Увеличенная дальность освещения (и, как следствие, обзора). Такое свойство обеспечивается благодаря более плоскому световому потоку, который в большей мере распространяется в ширину. Учитывая более высокую температуру дорожного покрытия по сравнению с оным показателем у тумана, он не опускается непосредственно на землю. Поэтому обладатели ПТФ имеют видимость, которая в среднем на десять метров дальше по сравнению со стандартной оптикой.
3. При условии профессиональной настройки, противотуманные фары не слепят проезжающие мимо транспортные средства, позволяя им лучше наблюдать вас. Это в значительной степени повышает безопасность, снижая риск возникновения ДТП.

Не горят задние противотуманки ваз 2114 Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Потивотуманные фары схема Ваз 2113-2114-2115

Противотуманки.

Порядок ремонта неисправностей в системе освещения автомобиля ваз 2113, звуковая и световая сигнализации ваз 2115, снятие и установка ламп освещения. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

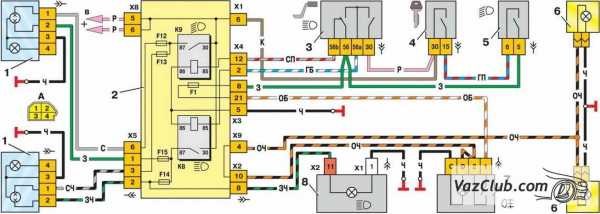

• Схема включения фар и противотуманного света
• 1 – блок-фары
• 2 – монтажный блок
• 3 – переключатель света фар
• 4 – выключатель зажигания
• 5 – переключатель наружного освещения (фрагмент)
• 6 – лампы противотуманного света во внутренних задних фонарях
• 7 – выключатель противотуманного света с контрольной лампой включения
• 8 – контрольная лампа дальнего света фар в комбинации приборов
• К8 – реле включения дальнего света фар
• К9 – реле включения ближнего света фар
• А — порядок условной нумерации штекеров в колодке блок-фары
• В — к источникам питания

Дальний и ближний свет фар включается с помощью вспомогательных реле К8 и К9. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если нажата правая клавиша переключателя 5 наружного освещения.

Независимо от положения клавиш переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар. При этом напряжение к контакту «30» переключателя 3 подается от контакта «30» выключателя 4 зажигания.

• Схема включения противотуманных фар
• 1 – противотуманные фары
• 2 – реле включения противотуманных фар
• 3 – монтажный блок
• 4 – выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа)
• 5 – переключатель наружного освещения (фрагмент)
• А — к источникам питания
• В — к регулятору освещения приборов

• Схема включения наружного освещения
• 1 – лампы габаритного света в блок-фарах
• 2 – подкапотная лампа
• 3 – монтажный блок
• 4 – выключатель подкапотной лампы
• 5 – выключатель зажигания
• 6 – переключатель наружного освещения (фрагмент)
• 7 – контрольная лампа наружного освещения в комбинации приборов
• 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях
• 9 – фонари освещения номерного знака
• 10 – регулятор освещения приборов
• 11 – выключатель стоп-сигнала
• 12 – блок бортовой системы контроля
• К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле)
• А — к источникам питания
• В — к лампам подсветки выключателей и приборов
• С — к дополнительному сигналу торможения

Почему не горят противотуманки на ВАЗ 2115?

Место расположения реле Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Что делать если не работают противотуманки на ВАЗ 2114

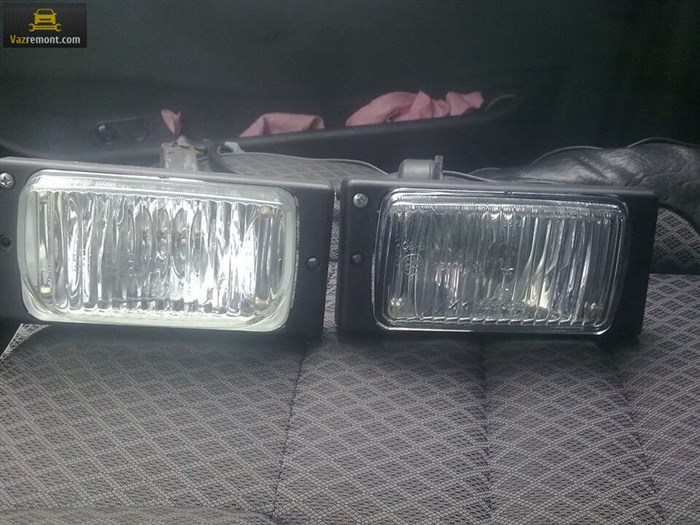

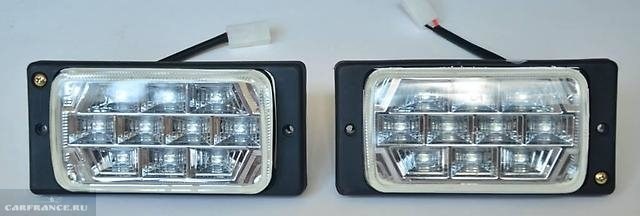

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Не горят противотуманки

Почему не горят противотуманные фары на ВАЗ-2114: обзор основных причин

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. #6 Cesa По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Сгорели лампочки

1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Блок нового образца Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

Почему не работают противотуманки. Основные причины входа из строя ПТФ ВАЗ 2114

Так как в основном ВАЗ 2114 эксплуатируется в условиях повышенной влажности, следовательно, основной причиной выхода из строя ПТФ ВАЗ 2114 являются окисление и коррозия функциональных элементов противотуманок.

Такой элемент светового оборудования, как противотуманные фары, не является обязательным для всех автомашин серии. Он может быть установлен опционально в салонах, занимающихся продажей новых автомобилей.

При этом стоит сказать, что в условиях отечественного климата ПТФ — очень полезное дополнение, особенно учитывая то, что основной свет на ВАЗовских автомашинах оставляет желать лучшего, и в дождливую погоду не всегда обеспечивает должной видимости на дороге. Включенные противотуманные фары в такой ситуации оказывают большую помощь.

Перегорели Лампы в ПТФ

• прямоугольники розового цвета 10А — 10-ти амперные предохранители;
• Ф1 и Ф2 — противотуманные фары;
• значок заземления — подключение к массе;
• +12V — выход на «+» клемму аккумуляторной батареи.

Полезное видео Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.
