Блок предохранителей ваз 2115 инжектор 8 клапанов

Сотни метров проводов, обеспечивающих электроснабжение различных узлов автомашины, подсоединены к монтажному блоку. Компактность и возможность объединения множества электрических цепей в одном пункте — ноу-хау, к которому автопром шел очень долго. Такой подход гораздо упростил монтаж электрических цепей и облегчил поиск неисправностей электрики автомашины.

Пятидверная ВАЗовская Лада 2114 — лебединая песня семейств SAMARA

В силу того, что ВАЗ 2114 создавался на базе «девятки», благосклонность блоков предохранителей в обеих моделях практически идентично. Первый блок предохранителей и реле — «черноволосый ящик», ориентированный на аварийную сигнализацию и ближний-дальний свет фар, располагается под капотом. Любой элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.

Видеоролик о блоке предохранителей ВАЗ

К образцу, корректная работа фар обеспечена четырьмя предохранителями, каждый из которых отстаивает электроснабжение либо дальнего света, либо ближнего, отвечает за труд правой и левой стороны. Неисправность одного элемента не влечет за собой целого отключение света фар.

Второй блок расположен в салоне автомобиля, под приборной панелью. Его комплектацию составляют: предохранители для бензонасоса, реле электровентилятора радиатора, электронный блок управления.

Какой предохранитель идет на прикуриватель ваз 2115 — Все о Лада Гранта

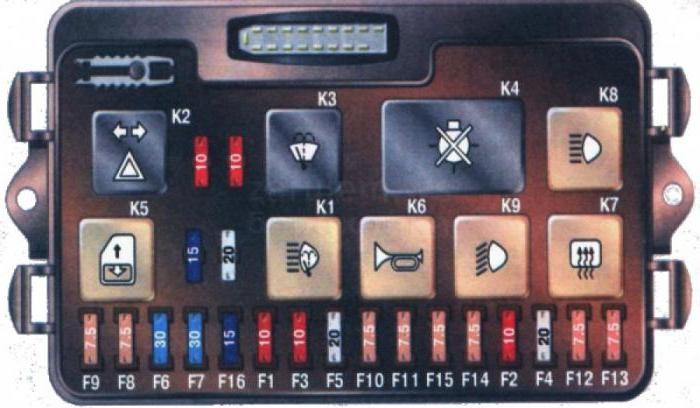

1. Задние противотуманные фары – F1.
2. Повторители поворотов – F2.
3. Освещение внутреннего салона автомобиля – F3.
4. Обогрев заднего стекла – F4.
5. Вентилятор радиатора, сигнал – F5.
6. Электрические стеклоподъемники – F6.
7. Прикуриватель, мотор омывателя – F7.
8. Передние противотуманные фары – F8-F9.
9. Левосторонние габариты, переднее и заднее освещение госномеров, подсвечивание приборной панели – F10.
10. Правосторонние габариты – F11.
11. Фары ближнего освещения – F12-F13.
12. Фары дальнего освещения – F14-F15.
13. Контрольные лампы панели приборов – F16.
14. Резервные предохранительные элементы для ВАЗ-2115 инжектор – F17-F20.

Схема предохранителей ВАЗ-2115: фото Не горят стопы ВАЗ 2114. Как починить неисправность стоп-сигнала?

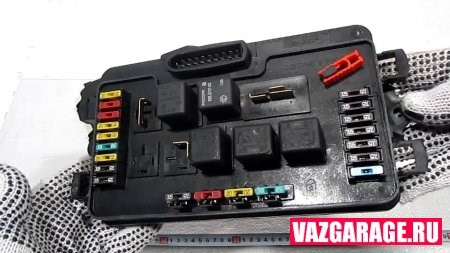

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

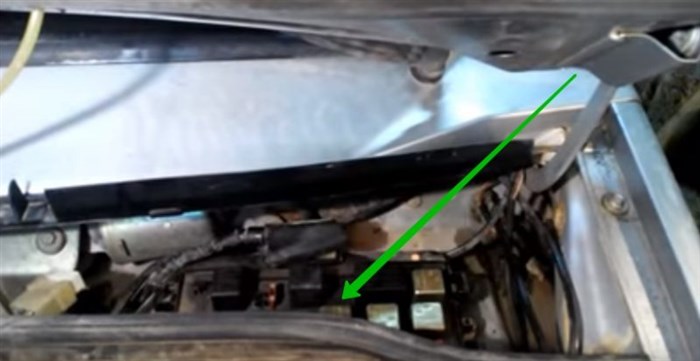

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

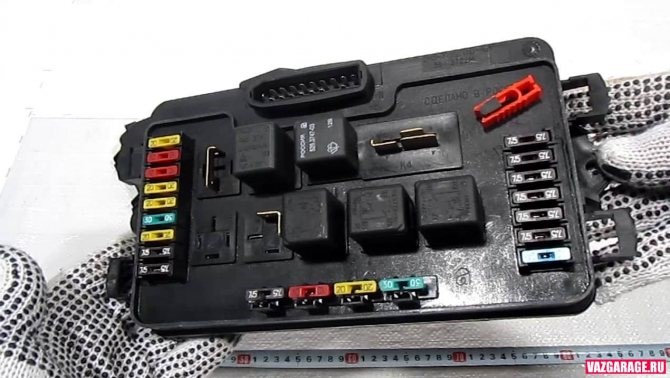

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.
2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.
3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками

Цена блока предохранителей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Установка реле в монтажный блок на разъемы не спрашивает пайки, и замена производится достаточно просто. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя. Где находится стоп сигнал на ваз 2115 — Все о Лада Гранта По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работает стоп сигнал ваз 2114 причины — Все о Лада Гранта

ВАЗ-2115, предохранители: устройство, схема и специфические особенности Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

Какие предохранители перегорают чаще всего

Что касается короткого замыкания и перегрузок, то от этого не застрахован ни один владелец отечественного автомобиля. Подобные неприятности нередко случаются вследствие обрыва проводов или неисправности электроприборов. Также это может быть связано с попаданием влаги, грязи, технологических жидкостей на контакты какого-нибудь устройства.

Другое дело – дополнительное электрическое и электронное оборудование, которое автовладельцы нередко бездумно используют для обеспечения комфорта. Это разнообразные навигаторы, регистраторы, вентиляторы, обогревательные приборы, аудио-видеосистемы, пылесосы и компрессоры.

Все эти девайсы обычно подключаются к бортовой сети машины через гнездо прикуривателя. Соответственно, его предохранитель перегорает чаще всего. Впоследствии не работает не только прикуриватель, но и омыватель ветрового стекла, так как они имеют общий элемент защиты.

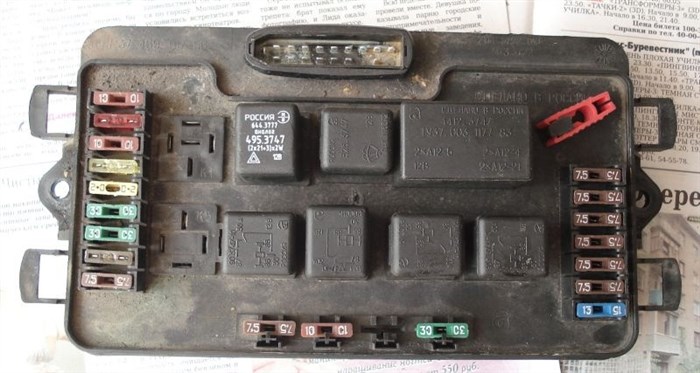

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

• короткое замыкание в цепи того или другого потребителя;
• перегрузки в бортовой сети;
• использование электрических приборов, потребляемый ток которых не соответствует току бортовой сети.

Не работают стоп-сигналы ваз 2114 В таком автомобиле, устранив неисправность одной системы, нельзя быть уверенным, что она не появится повторно.

Рекомендации по уходу и обслуживанию

• Приобретайте предохранители оригинального производства. Отечественные или зарубежные, не важно;
• Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока. В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
• Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
• При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Причины поломок

• Визуально: проверка каждого модуля на целостность плавильного элемента;
• Мультиметром: замер сопротивления на концевиках модуля без его демонтажа.

Что понадобится? К1 – реле очистителей фар.
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

Схема блока предохранителей ВАЗ 2114, расположение и инструкция по замене

Блок предохранителей ваз 2114

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

1. Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
2. Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Где находятся предохранители на ВАЗ-2115

Цветовые особенности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Обратите внимание компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же. Для защиты этих цепей от перегрузок, возникающих вследствие короткого замыкания и скачков напряжения, служат предохранители. Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115. По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

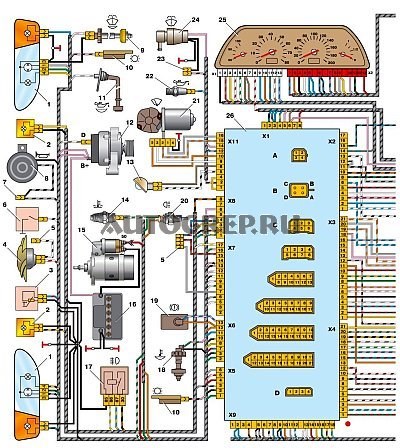

Схема соединений монтажного блока

• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей.

Как определить неисправность предохранителя Если описывать их сверху вниз, то получится следующее:

Силовые предохранители

Блок силовых предохранителей и реле находится на планке под панелью (торпедой), у ног переднего пассажира, для доступа нужно отогнуть пластиковую боковую панель.

В зависимости от модели автомобиля вид блока может немного отличаться от предоставленного на фотографии.

Самые нижние реле и предохранитель — бензонасос.
При включении зажигания бензонасос включается на 5 секунд, для создания давления в системе.
Проверьте массу и контакты этого блока, а также осмотрите проводку. Может быть перебит провод от реле к насосу, который проходит по полу под обшивкой.

Самое верхнее реле — вентилятор охлаждения радиатора.
Если оно исправное, см. информацию про предохранитель F5.

Схема соединений монтажного блока

Большинство серьёзных проблем электрики решаются заменой монтажного блока предохранителей и реле. Цена такого блока в сборе около 1500-2000 руб. Обычно из-за окисления контактов, перепадов тока, попадания влаги после мойки, пыли, грязи и прочих факторов дорожки печатных плат и контакты становятся зелёными или чёрными, да и просто выходят из строя.

Поэтому при серьёзных проблемах советую не экономить и менять блок. Также не лишним будет заменить подрулевые переключатели — сэкономит много нервов и времени в будущем, да и будет просто приятно водить исправный авто.

А у вас часто возникают проблемы с электрикой? Какие можете подсказать пути решения подобных проблем? Может был какой-то особый случай, напишите о нём, будет полезно другим автолюбителям.

Не горят задние стоп-сигналы на ваз 2114.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Дополнительный монтажный отсек Если заметили, что внезапно перестал работать агрегат в автомобиле – не спешите его демонтировать, менять новым. Первым делом, осмотрите монтажный блок, проверьте модули на целостность. Скорее всего, перегорел какой-нибудь предохранитель.

Несколько полезных советов

Чтобы в вашем ВАЗ-2115 предохранители служили дольше, а выход из строя какого-нибудь из них не застал вас врасплох, воспользуйтесь следующими советами:

1. Не реже одного раза в квартал проверяйте состояние монтажного блока, его платы и элементов защиты, установленных в нем. Не допускайте попадания внутрь влаги и грязи. При необходимости позаботьтесь о его дополнительной защите.
2. При прохождении технического обслуживания просите автоэлектрика проверить показатели бортовой сети машины. В случае их отклонения от нормы позаботьтесь о ремонте машины.
3. Не перегружайте бортовую сеть автомобиля. Не используйте электроприборы, потребляющие большой ток.
4. Ни в коем случае не применяйте вместо предохранителей самодельные «жучки». Это может стать причиной не только короткого замыкания, но и возгорания машины.
5. Возите с собой запасной набор предохранителей. Стоит он 150-200 рублей, места практически не занимает, а выручить в нужный момент может.

Монтажный блок устанавливается в левой части автомобиля в коробке притока воздуха и служит для обеспечения коммутации взаимосвязанных цепей разнообразных систем электрического оборудования. В нем находятся печатные платы, которые контактируют со .

Предохранители используются везде и всюду – они есть в технике, в самых разных электрических устройствах, автомобилях, промышленном оборудовании. Существует множество видов этих элементов. Для чего они нужны и в чем их особенности? Рассмотрим .

Неполадки с генератором ВАЗ-2115 случаются редко, без этого узла автомобиль может работать небольшое время. Но для этого требуется уменьшить мощность потребителей — выключить свет, магнитофон и т. д.

Наверное, каждый обладатель продукции отечественного ВАЗа сталкивался с проблемой нерабочих поворотников. Как правило, страдают этим владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире технологий, данная беда не .

Водители, имеющие большой стаж вождения, вполне могут обходиться без каких-либо электронных помощников в виде навигаторов, бортовых компьютеров и так далее. Однако эти приспособления существенно облегчают жизнь, предоставляя больше полезной .

Какие предохранители перегорают чаще всего

Замена монтажного блока

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. Столкнувшись с неисправностью какого-либо электроприбора, некоторые автовладельцы не знают, куда даже заглянуть, хотя в пятнадцатых все проще простого. Комментарии 6 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Расшифровка предохранителей и реле инжекторных моделей

• верхнее реле и предохранитель – цепь питания бензонасоса;
• средние – цепи вентилятора охлаждения и клапана продувки адсорбера, а также датчики скорости, положения коленчатого вала и массового расхода воздуха;
• нижние – электронный блок управления и центральное реле.

Авто-помощь Другое дело – дополнительное электрическое и электронное оборудование, которое автовладельцы нередко бездумно используют для обеспечения комфорта. Это разнообразные навигаторы, регистраторы, вентиляторы, обогревательные приборы, аудио-видеосистемы, пылесосы и компрессоры.
