Мигающий стоп на Renault Duster

Машины с электронными системами фиксируют возникающие поломки в памяти контроллеров. Считанные при компьютерной диагностике автомобиля Рено Дастер коды ошибок позволяют определить неисправную цепь или блок, что упрощает процедуру ремонта. Для получения данных используется компьютер или сканер, подключаемый к специальному разъему в салоне кроссовера.

Панель приборов Рено Дастер имеет специальные световые индикаторы, которые сигнализируют, в каком состоянии находятся все элементы системы, а также помогают вовремя заметить неисправность отдельно взятого узла. Ниже представлен щиток стандартной модели Рено, где указаны основные индикаторы.

• Это Тахометр
• Шкала, отвечающая за уровень топлива в баке
• Многофункциональный дисплей, на котором расположен, счетчик пробега, одометр, время.
• Показывает, какая температура охлаждающей жидкости
• Спидометр
• Сигнализирует, о включении всех фар включая противотуманные, а также предупреждает, если не зарыты двери
• Кнопка, которая помогает переключать режимы отображаемой информации на экране
• На данном дисплее расположены индикаторы, предупреждающие о таких проблемах, как низкий уровень топлива в баке, включение дальнего и ближнего света, критичность ТОЖ, и другие.
• Сигнализирует о поднятии стояночного тормоза, а также предупреждает о недостаточном уровне тормозной жидкости

Благодаря этим световым индикаторам можно заблаговременно узнать, что имеется неисправность, например в тормозной системе, двигателя или аккумулятора, а также помогает отслеживать состояние всех элементов системы автомобиля. Технологии не стоят на месте и более современные модели оснащаются оцифрованными индикаторами.

7 секретов, о которых молчит ваш Рено Дастер

• Появление воды в дизельном горючем.
• Необходимость замены топливной форсунки на дизельном двигателе (код ошибки – P1241);
• Загрязнение дроссельного узла (код ошибки при поломке в цепи привода дроссельной заслонки – DF078);
• Неисправность реле, которое отвечает за обороты охлаждающего мотор вентилятора (ошибка DF019);
• Недостаточное количество воздуха в двигателе (при загорании индикатора после разгона, начиная с третьей-четвертой передачи, а также при значительных нагрузках на двигатель, таких как движение вверх). О проблеме информирует ошибка DF301.

Не горят стоп сигналы — Ремонт и обслуживание авто Силовая цепь реле К8 вентилятора отопителя

Блок предохранителей Renault Duster

Для доступа к предохранителям необходимо отжать два фиксатора крышки и снять ее.

На внутренней стороне крышки нанесена схема расположения предохранителей, а также расположен пинцет для извлечения предохранителей.

Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем

Цепь электромагнитной муфты компрессора кондиционера

Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения

Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне

Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне

Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне

Цепи, находящиеся под напряжением в положении S и А ключа зажигания

Силовые цепи реле включения электрообогревателя салона

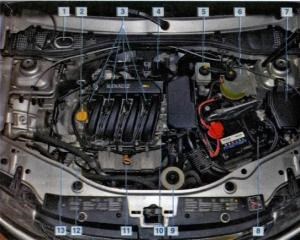

Реле в моторном отсеке рено дастер

Реле большой скорости вентилятора системы охлажде­ния

Электродвигатель вентилятора системы охлаждения

Реле малой скорости вентилятора системы охлаждения

Электродвигатель вентилятора системы охлаждения

Реле топливного насоса и катушек зажигания

Главное реле системы управления двигателем

Датчики концентрации кислорода (цепь подогрева), топ­ливные форсунки, клапан продувки адсорбера, обмотки реле К1, К2, КЗ, ЭБУ системы управления двигателем

Электродвигатель вентилятора отопителя

Монтажный блок предохранителей в салоне Рено Дастер.

Расположен в левом торце панели приборов.

Чтобы добраться нужно пальцем поддеть крышку снизу и преодолевая сопротивление защелок снять ее.

Расшифровка предохранителей renault duster в салоне автомобиля

Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения

Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;

Вдруг откуда не возьмись, загорелся стоп!

7 секретов Рено Дастер

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Мало того, что незаводские моргающие стоп-сигналы вводят в заблуждение других водителей, так и в случае использования ярких светодиодных ламп они могут сильно ослеплять окружающих, что, как сами понимаете, не ведет к повышению безопасности и даже наоборот. Если контрольная лампа не загорается, сторона питания цепи или земля, в зависимости от вашей конфигурации имеет обрыв или короткое замыкание. Блок предохранителей и реле Renault Duster По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работают стоп сигналы рено сандеро | Хитрости Жизни

Рено Дастер — не работает звуковой сигнал: причины ПРИМЕЧАНИЕ. Данное руководство посвящено аналоговым (механическим) выключателям стоп-сигналов, а не цифровым датчикам, включенным в некоторые современные транспортные средства.

7 секретов, о которых молчит ваш Рено Дастер

Порой владея автомобилем, мы даже не догадываемся о скрытых возможностях нашего четырехколесного друга. Вот и с Дастером такая же ситуация, и в этой статье я расскажу 7 секретов Рено Дастер, о которых вы возможно еще не знали.

Купив Renault Duster многие начинают фаршировать его различными прибамбасами: задний парковочный радар, камера заднего вида (КЗВ), видео-регистратор, защита узлов под днищем внедорожника и т.п. При этом многие не подозревают о том, что уже установлено в их машине. Что же входит штатно в комплектацию Дастера?

1. Каждой вещи свое место

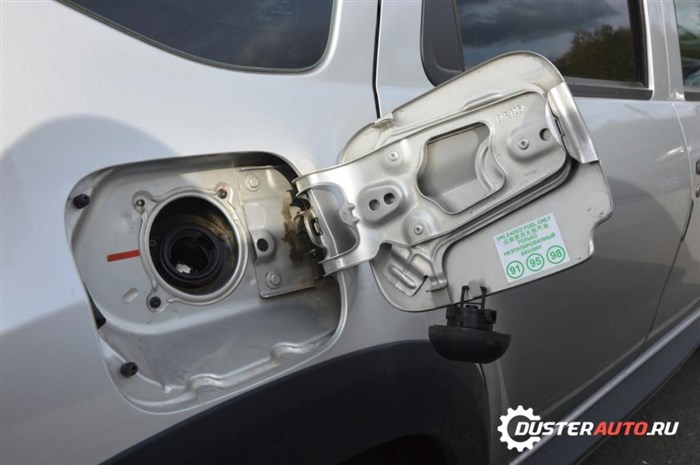

Заехав первый раз на заправку на своем новом Рено Дастере, я не сразу сообразил куда можно приспособить крышку от бензобака, когда вставляешь пистолет бензоколонки. Пришлось положить крышку в карман и пойти расплачиваться с кассиром за бензин. И только потом мы догадались, что на люке бензобака есть специальный крючок, на который вешается крышка бензобака, вот так:

2. Тайничок

Автопроизводитель Renault позаботился и разместил в Дастере комплект запасных предохранителей на случай поломки в дороге. Там же находится пинцет для удобства установки предохранителей. Но где искать этот комплект? Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери:

3. Убрать лишнее

Если вам не нужны подголовники, вы можете их легко снять. Для этого нужно всего лишь нажать две кнопочки и вытянуть подголовник вверх.

4. Как спрятаться от солнца

Солнцезащитный козырек можно использовать не только на лобовом, но и на боковых стеклах. Просто потяните на себя за край козырька, высвобождая его из фиксатора и поверните на боковое стекло. Теперь солнце не будет вам досаждать сбоку.

5. Детский замок

Не каждый догадывается, что металлические рычажки в торце задних дверей – это полезная функция блокировки от детей. Нажмите этот рычажок и ребенок не сможет открыть дверь изнутри, а снаружи вы откроете ее как обычно.

Методы устранения проблемы

Демонтаж через передний бампер 9. Если контрольная лампа светится на предыдущем этапе, проверьте провод и разъем (ы), идущие от сигнального переключателя к стоп-сигналам.

Предохранители

Если после того как все заменили ближний свет по прежнему не горит, нужно проверить состояние предохранителей, которые располагаются в салоне автомобиля с левой стороны. За левый ближний свет отвечает предохранитель F9, а за правый F10. Если поменяв их проблема не решилась, тогда следует обратится за помощью к специалистам.

Помимо световых элементов которые помогают освещать дорогу в темное время суток в современных автомобилях имеется и стоп сигнал Рено Сандеро не является исключением. Если по каким либо причинам стоп-сигнал вышел из строя дальше передвигаться на автомобиле не рекомендуется, так как это может спровоцировать аварийную ситуацию на дороге.

Среди самых распространённых поломок можно выделить следующие:

• Один из фонарей торможения перестал работать
• Вовремя нажатия педали тормоза оба элемента не работают
• Дополнительная лампа стопа не работает

В этом случае первым делом проверяется предохранитель имеющий маркировку F3 с мощностью 10 Ампер. Если после замены изменений не происходит, нужно проверить состояние проводки сделать это можно при помощи тестера.

Замена

Если требуется замена, то первым делом нужно снять фару, а затем проделать следующие действия:

На этом работы по замене стоп сигналов можно считать завершёнными.

Подводя итог можно сделать вывод что, от того насколько исправно освещение и габариты Рено Сандеро Степвей будет зависеть безопасность водителя во время движения. Поэтому в случае выхода из строя световых элементов, нужно произвести их замену как можно скорей, тем более сам процесс не вызывает какого либо труда,и все работы можно произвести самостоятельно.

Добрый день!
не нашел аналогичной темы, пишу здесь.
Проблема такова — стоп огни то горят, то не горят.
Значит лампы и предохранитель в поряде.
Заехал к официалам, товарисч посмотрел в районе педальки подергал проводок — вроде стали гореть.
теперь опять то горят то не горят.
ЧТо делать?
какой провод подергать у педали?
прошу помочь. спасибо

Добрый день!
не нашел аналогичной темы, пишу здесь.
Проблема такова — стоп огни то горят, то не горят.
Значит лампы и предохранитель в поряде.
Заехал к официалам, товарисч посмотрел в районе педальки подергал проводок — вроде стали гореть.
теперь опять то горят то не горят.
ЧТо делать?
какой провод подергать у педали?
прошу помочь. спасибо

так и должно быть, на счет центрального ищите по проводке где обрыв или окисел

Не должно так быть, стопари загораются и при выключенном зажигании, это точно, для безопасности буксировки например

При буксировке надо зажигание включать, чтобы стопы и поворотники работали.
Всё нормально, кроме неработающего допстопа. Но это отдельная песня, к лягушке и подрулевому отношения точно не имеющая. Смотрите провод на допстоп и лапочку.

Ни один из тормозных огней не работает

• Самостоятельно установить такие лампы не получится так как нужно устанавливать дополнительное оборудование и вмешиваться в ПО
• Высокая стоимость
• Имеют меньшую проникающую способность в отличие от галогенок

Предохранитель F4 Проверяем есть ли обрыв с помощью лампы пробника питающийся током от батарейки после того как отключим питание контура. Подсоединим провода пробника к двум концам одной цепи. Если лампочка пробника горит, обрыва в цепи нет и наоборот. Таким же образом можно проверить выключатели, подключив провода пробника к его контактам. При положении «вкл» лампа должна загораться.

Что делать Если один или несколько стоп сигналов не работают

Если хотя бы один стоп-сигнал работает, а один или два других — нет, устранение неполадок относительно легче, чем устранение неисправностей в цепи, где ни один из индикаторов не работает.

1. Если работают только какойто стоп-сигнал или два нижних, сначала проверьте предохранители цепи. На некоторых моделях транспортных средств предусмотрен предохранитель для двух нижних стоп-сигналов и еще один для третьего фонаря. Затем продолжите выполнять следующие шаги.

5. Если лампочки выглядят нормально, используйте цифровой мультиметр (DMM) для проверки напряжения в розетке:

• Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
• Попросите помощника нажать педаль тормоза.
• Если есть напряжение, скорее всего, у вас плохая лампочка. Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
• Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).
• Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
• При необходимости удалите коррозию с помощью проволочной щетки.

1. Чтобы проверить заземление в патроне лампы:

• Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
• Если лампочка загорается, отремонтируйте разъем заземления.
• Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.

Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео.

Стоп-сигналы могут выйти из строя, оставаясь включенным все время.

Возможные неисправности

• Используйте перемычку, чтобы подключить переключатель к надежному заземлению и задействовать педаль тормоза.
• Если загорается стоп-сигнал, зафиксируйте заземление на выключателе. Осмотрите провод на обоих концах на предмет коррозии, повреждений или ослабленного соединения.
• Если возможно, проверьте на обрыв между каждым концом провода заземления, который подключается к коммутатору.

Загорелась «кардиограмма» на Рено Дастер: причины Поскольку значок пила на Рено Дастер — многофункциональный, то и проблем, на которые он ругается, много. Причину загорания индикатора водители определяют опытным путем, перебирая все варианты, анализируя техническое состояние Duster.
