Блок дополнительных функций кузовной электроники Lada Vesta, XRAY

В дополнительном блоке кузовной электроники используются драйверы (vnq6004sa), которые имеют встроенную энергонезависимую память и электронную защиту от замыкания. После срабатывания электронной защиты драйвер управления освещением перестает подавать напряжение на контакты габаритов или ДХО до тех пор, пока не получит команду на разблокировку от контроллера.

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

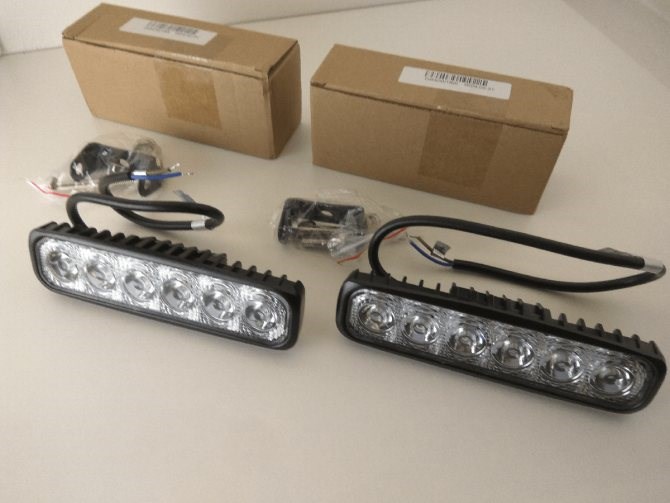

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Читайте также: Что такое трамблер в автомобиле. Двухконтурное зажигание на Классику: правила устройства и схемы Устанавливаем двухконтурное зажигание

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

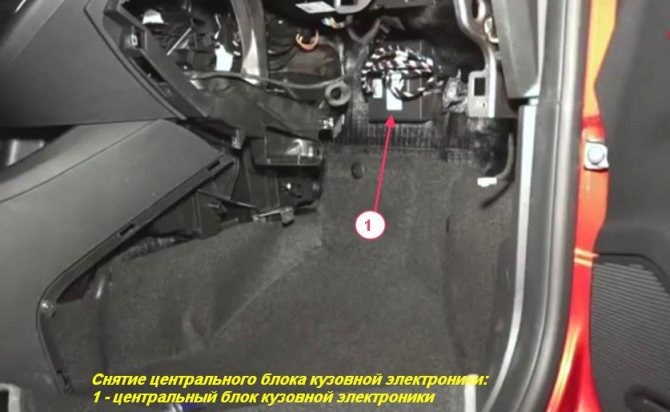

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Блок предохранителей Лада Веста: расшифровка схем, где находятся реле

Освещение багажника

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Порой нужно максимально кучно сосредоточить направление воздушных потоков для прогрева ветрового стекла на Лада Весте. Задние габариты ВАЗ 2114 не горят: причины и способы их устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работает задние фонари ваз 2109

• Функции системы контроля доступа;
• Управление стартером;
• Управление реле дополнительных потребителей;
• Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
• Управление обогревателем ветрового стекла;
• Управление лампами указателей поворота и аварийной сигнализации;
• Управление плафоном освещения салона;
• Управление плафонами освещения порогов (для комплектации «Люкс»);
• Управление освещением багажника;
• Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»);
• Управление энергосбережением устройств внутреннего освещения автомобиля;
• Контроль состояния выключателя сигнала торможения (ВСТ);
• Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач);
• Индикация.

Блок дополнительных функций кузовной электроники Lada Vesta, XRAY. Авто Новости — все новости (вчера, сегодня, сейчас) от Дополнительное стоит под капотом и обозначено как К23.

Блок в моторном отсеке

Под капотом Весты находится главный монтажный блок. Именно здесь расположились плавкие элементы, отвечающие за бесперебойную работу мотора, системы генерации и связанных с ними устройствами. Подкапотный блок можно обнаружить слева от аккумулятора. Его крышка подписана и крепится двумя фиксаторами.

От расположения монтажника зависит набор элементов.

Реле под приборной панелью.

Предохранитель прикуривателя Лады Весты

Вставка картриджного прикуривателя типа FJ1720A Jcase высотой 16 мм имеет номер F41 и рассчитан на 20 А. В некоторых вариантах исполнения его номер F50 в салонном блоке. Подробнее о элементе можно узнать из видео:

Предохранитель магнитолы Весты

За магнитофон отвечает вставка под номером 41 салонного блока. Его мощность равна 20 Амперам.

Не горит задний левый габарит ваз 2114

Предохранители

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. Специализация Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях. Техническое устройство По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

3 комментария

• заглушить машину;
• отсоединить монтажный блок от аккумулятора;
• открыть крышку;
• найти неисправный защитный элемент;
• вынуть его пинцетом;
• вставить новый.

Дополнительный блок кузовной электроники Лада Веста и светодиоды — отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Как добраться до блока

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Замена блока предохранителей Лада Веста Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Деактивация дневных ходовых огней

Дневные ходовые огни на Ладе Веста включаются автоматически — стоит лишь провернуть замок зажигания в два крайних положения. ДХО и придуманы для того, чтобы повысить безопасность движения по дороге, но надо признать, что даже, например, ночью они светят довольно ярко и порой совсем неуместны.

Как пример тому — это сигнализация с автозапуском. Если владелец активирует данный режим, то в ночное время суток окружающие уже будут знать, что двигатель автомобиля находятся в запущенном состоянии — это повышает риск вандализма или даже угона. Поэтому некоторые владельцы отечественного компакта приняли решение отключать ДХО.

Это делается очень просто. Нужно лишь на подрулевом рычажке установить промежуточное положение между 0 и ярлыком «габариты». Все, дневные ходовые огни при активации зажигании у нас работать не будут.

Дополнительная ниша для вещей в багажном отделении Lada Vesta SW

Как заменить ходовые огни на «Весте» Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

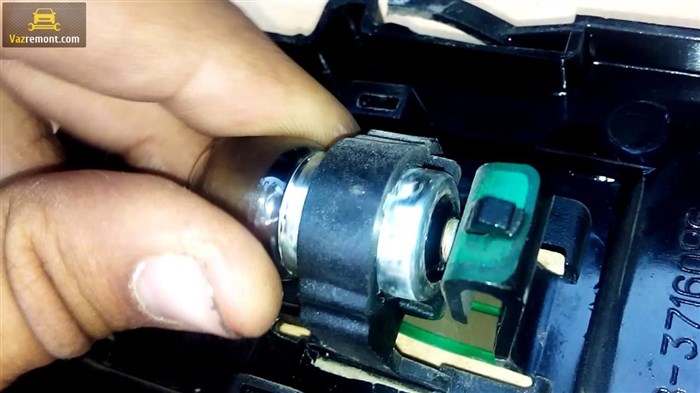

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Как снять панель приборов Лада Веста

Основные 11 неисправностей панели приборов Лада Веста

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

не горит левый задний габарит проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы 17, колодки Х9 монтажного блока ;. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью. Блок в моторном отсеке По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Проверка тормозных ламп и «патронов» стоп-сигналов

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Характеристики габаритных огней ВАЗ-2114 В правом блоке щитка, сверху, находится шкала температуры охлаждающей жидкости.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

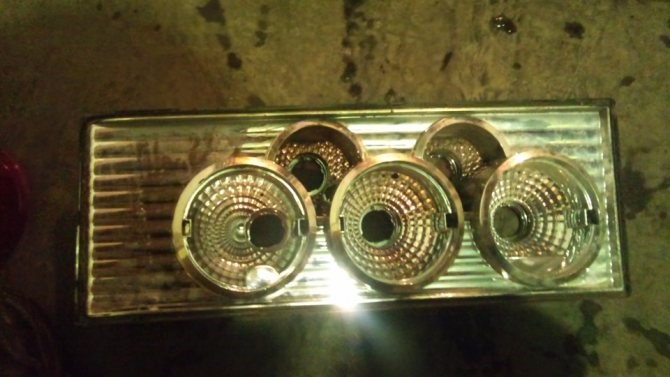

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Почему может не гореть задний габарит

• Отсутствие напряжения на фарах;
• Перегорели лампы;
• Сгорел предохранитель;
• Вышел из строя блок предохранителей;
• Сломалась кнопка включения огней.

Тюнинг оптики ВАЗ 2113, 2114, 2115 Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.
