Что делать, если указатель неправильно показывает уровень топлива?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

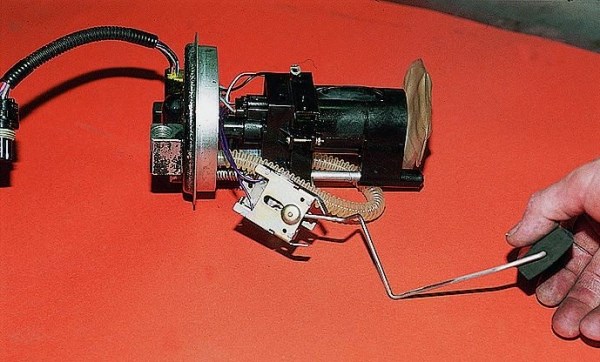

• поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;

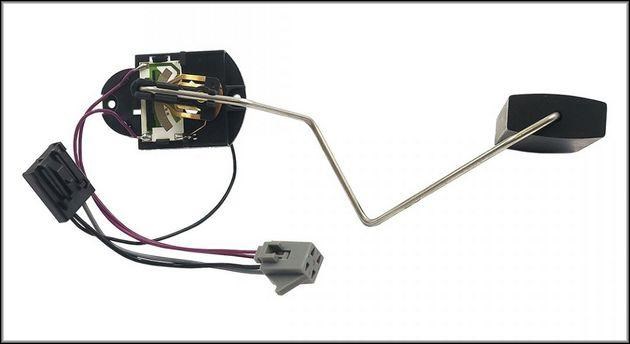

• датчик бензина – потенциометр (иначе – реостат) рычажного типа;
• стрелка указателя со шкалой;
• соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

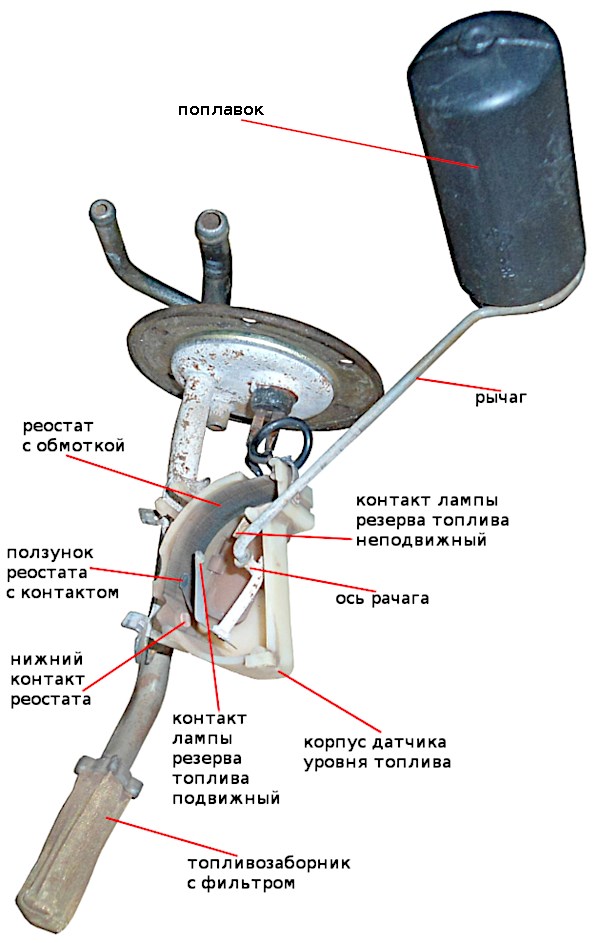

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

1. Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
2. При перемещении поплавка с рычагом сопротивление потенциометра меняется.
3. Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Датчик уровня топлива ВАЗ-2109: инжектор, карбюратор

Принцип работы датчика уровня топлива, почему не показывает и как проверить

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Как следствие утяжеление конструкции, что приводит к постоянно завышенным показателям, а также к быстрой поломке рычага и поплавка. В нижнем положении поплавка, когда уровень топлива самый минимальный 4-7 л , замыкаются контакты на ползунке и контакт лампы резерва топлива. Какие свойства датчика уровня топлива ВАЗ 2109 карбюратор? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик бензина ваз 2109 карбюратор — АвтоТоп

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Не работает указатель уровня топлива: проверка, ремонт Причина может быть в контактах, но точного решения нет, поэтому если хотите менять датчик, то ищите аналогичную модель.

Признаки неполадок

Поломка ДУТ случается не часто, но в определенный момент может застать водителя врасплох. Неверные показатели бензина могут привести к тому, что владелец автомобиля может переполнить автомобильный бак на заправке, либо же обсохнуть в дороге.

Хоть поломка для данного прибора редкое явление, но она становится сразу же заметна для владельца автомобиля. Появление проблем с ДУТ проявляются в автомобиле следующим образом:

• Стрелка, которая показывает количество бензина в бензобаке, постоянно держится на нуле, даже при заправке машины;
• Стрелка указывает завышенные показатели. Например, показывается полный бак, в то время как он заполнен только наполовину;
• Стрелка указывает заниженные показатели. Например, заполняя полный бак, на приборной панели отображается гораздо меньше.

Не обязательно при возникновении данных проблем обзаводиться новым устройством. В некоторый случаях есть возможность его отрегулировать и решить неточности.

Не показывает уровень топлива ваз 2109 карбюратор — Автомобильный мастер

Не работает указатель уровня топлива в щитке приборов автомобилей ВАЗ 2108, 2109, 21099

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

По тому, какие показания он дает, можно судить о возникшей неисправности и о том, требуется ли замена датчика уровня топлива или можно ограничиться ремонтом. Люк затягиваем крестовыми винтами с помощью отвертки и закрываем доступ, загибая самоизоляционное покрытие и устанавливая сидение обратно. Проверка работоспособности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Распространенные неполадки

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Неисправен датчик уровня топлива в топливном баке После этого проводим те же манипуляции с синим проводом. Если в это время загорается лампочка, то проверка успешна.

ДУТ исправен. Что делать?

Попробуйте провести следующие мероприятия.

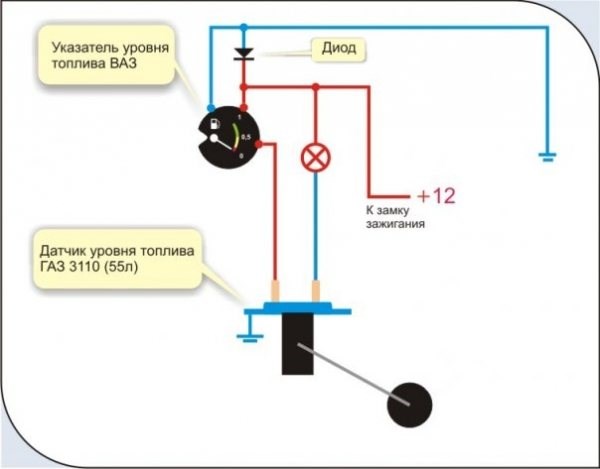

• У разъема датчика имеется пара проводов — розового и голубого цвета;
• От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
• Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
• Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
• Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.

В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.

Причины замены

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Не Работает Датчик Уровня Топлива Ваз 2109 — Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

Не Работает Датчик Уровня Топлива Ваз 2109

Конечно, многие люди задаются вопросом: почему не работает указатель уровня топлива? И вот ситуация: после запуска двигателя датчик показывает, что бак пуст, и во время движения значение на датчике достигает соответствующего уровня. Кроме того, стрелка обнуляется, но на самом деле другая половина бака или значения на приборной панели постоянно меняются.

Без работающего датчика это может быть очень сложно, особенно в дальних поездках. Вы всегда должны помнить время последней заправки и ее объем, и на всякий случай держите канистру с топливом в багажнике.

Из-за множества неудобств, вызванных 1-м датчиком, мы поймем дилемму в статье.

Почему датчик топлива не работает? В чем причина поломки? В этой статье мы попытаемся описать возможные варианты сбоя датчика, а также предпосылки для сбоя в показаниях. Можно рассмотреть более распространенный датчик. потенциометрический. Эта распространенность оправдывается простотой, а не наивысшей ценой и ясностью полученных значений.

Но это также быстро изнашивается, можно наблюдать окисление следов. Из-за высокой распространенности датчиков этого типа можно увидеть вероятную трудность отказа в этом примере.

READ Как Правильно Отрегулировать Карбюратор На Ваз 2107

Износ контактных дорожек на плате является предпосылкой для неправильных значений датчика. Гусеницы изнашиваются из-за постоянного воздействия слайдера датчика. Одним из решений этой проблемы с наименьшими потерями является изгиб бегуна так, чтобы он находился над изношенным местом на доске. Но если большая площадь разрушена, проблема не может быть решена путем изгиба.

Индикатор уровня топлива может как понижать, так и завышать практические значения количества топлива. Регулировка датчика может помочь с этими симптомами.

как узнать сколько газа в баке, если не работает датчик

Существует два типа регулирования для этого типа ошибки.

• первый:
  мы перемещаем булавку в последние две позиции, все из которых на стрелке индикатора также должны попасть в последние две позиции 0 (пусто) и 1 (полностью). Если в последнем положении штифта стрелка не была установлена ​​на «0» или «1», то необходимо согнуть штифт так, чтобы он оставался подвижным и регулировался изогнутой осью;
• Способ 2:
  Разберите панель блока и перейдите к самому указателю уровня топлива, снимите стрелку с него и подсоедините провода к датчику. Заведите машину и дайте ей постоять около 10 минут. Затем установите ось указателя в последнюю позицию «1» и подключите стрелку указателя.

READ Замена Лампочек Приборной Панели Ваз 2109

Вам необходимо разобрать приборную панель и снова перейти к индикатору уровня топлива, найти контактные провода, которые идут к нему. Там будут орехи, которые нужно открутить, отшлифовать (путем окисления) и задний ход, плотно прижимая

Вам также следует проверить и очистить все массы тела (особое внимание следует уделять массе под ручным тормозом). Эта дилемма также может затормозить танк-поплавок. Ну, как обычно, на выходе указатель уровня топлива не удался.

Неисправен указатель уровня топлива в щитке приборов

• Стрелка указателя уровня топлива «пляшет» или упала замертво в положение ноль;
• Постоянно горит индикатор, сообщающий о критическом уровне топлива, хотя вы только что заправили полный бак.

Регулировка холостого хода Попробуйте провести следующие мероприятия.

Проверка работоспособности

Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

Для проверки вам в любом случае придется извлечь «подозреваемого».

Проверка состояния

Обратная сборка

Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.

Отключаем и меняем

Как заменить датчик уровня топлива карбюратор

• 238-262 Ом — стрелка располагается в начале шкалы, около 0;
• 59-71 Ом — стрелка указателя находится посередине шкалы;
• 17-23 Ом — стрелка находится в конце шкалы, что свидетельствует о полном баке топлива

• 285-335 Ом — стрелка располагается в начале шкалы, около 0 отметки;
• 100-135 Ом — стрелка указателя находится посередине шкалы указателя уровня горючего;
• 7-25 Ом — стрелка находится в конце шкалы, что говорит о полностью заправленном баке

Проверка работоспособности Если производится замена ДУТ, то необходимо установить новый прибор и произвести сборку в обратном порядке. Осторожно помещаем ДУТ, чтобы уберечь поплавок от повреждений. Подсоединяем крепление и закручиваем 7 гаек с помощью ключа на 7. Далее присоединяем провод, который задействует массу.

ДУТ исправен. Что делать?

Попробуйте провести следующие мероприятия.

• У разъема датчика имеется пара проводов — розового и голубого цвета;
• От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
• Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
• Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
• Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.

В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.

Проверка датчика топлива Ваз 2109

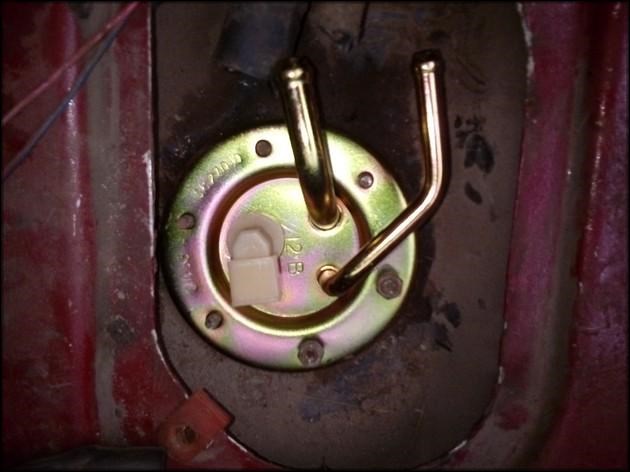

1. Откидываем заднее сидение, видим крышку. Крестовой отверткой откручиваем крепления, снимаем крышку отделения.
2. В отсеке ворох проводов, все их нужно аккуратно поочередно отключить, чтобы не повредить. Здесь пригодится головка на 7.

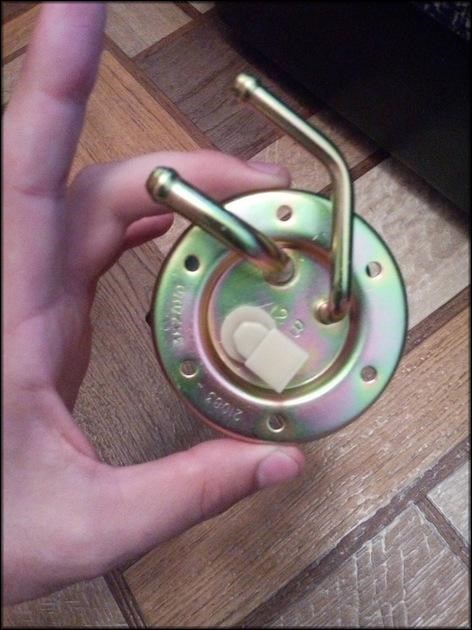

3. Далее головкой на 10 откручиваем сам датчик топлива, после чего извлекаем его из бензобака. Делать это стоит осторожно, без рывков.

ДУТ на высокой и низкой панели Последовательно выполняются следующие действия:
