Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Пропала зарядка на ваз 2107 инжектор причины

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Нет зарядки на ВАЗ-2107 инжектор: причины, ремонт Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

• корпуса с обмотками (статора);
• якоря (ротора);
• модуля преобразования тока (выпрямителя);
• стабилизатора (регулятора величины напряжения).

Генератор служит для обеспечения электроэнергией бортовой сети машины

Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Электрический ток, вырабатываемый генератором, подаётся на клеммы АКБ для её зарядки

Видео: как работает генератор

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Пропала зарядка на ваз 2107 инжектор причины Почему горит лампочка зарядки аккумулятора?

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

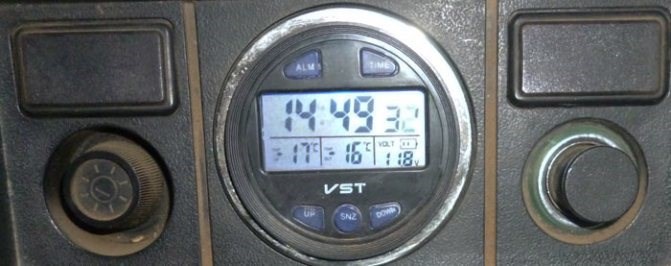

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

• Мультиметр (вольтметр);
• Наждачная шкурка или надфиль;
• Ножик;
• Пассатижи;
• 12-ти вольтная контрольная лампа (контролька).

Почему не горит лампочка аккумулятор ваз 2107

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Не дает зарядку генератор ВАЗ 2107 инжектор и карбюратор: почему горит лампочка аккумулятора, признаки, причины и способы устранения, инструкции с фото и видео Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

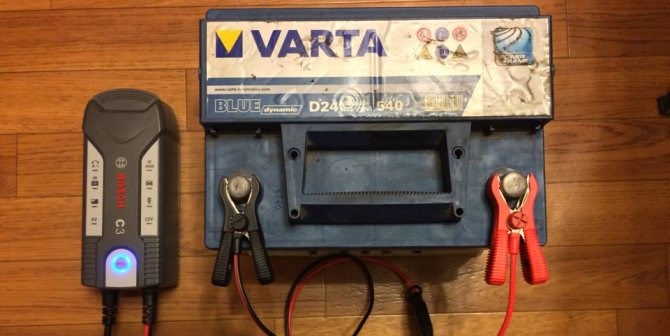

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

ВАЗ-2107, нет зарядки: причины, возможные поломки, способы устранения неполадок

• Ослабление приводного ремня;
• Перегорание предохранителя;
• Нарушение контакта в разъемных колодках;
• Выход из строя реле-регулятора;
• Нарушение в диодном мосте;
• Отсутствие питающего тока;
• Обрыв цепи подвода тока;
• Отсутствие питающего тока;
• Изношенность щеток генератора;
• Отсутствие массы на отрицательном проводе.

Поломка регулятора Проверять генератор на неисправности специалисты советуют в таком порядке:

Как определить, почему нет зарядки АКБ на ВАЗ-2107

Специалисты рекомендуют несколько эффективных шагов выявить неисправности в токопроводящей цепи зарядки аккумулятора транспортного средства.

Во-первых, провести диагностику всех предохранителей, особенно с маркировкой «F10». Именно этот предохранительный элемент отвечает за подпитку обмотки возбуждения генератора.

Во-вторых, проверить приводной ремень: нет ли на нем разрывов, правильность его натяжки. Если придется регулировать натяжение приводного ремня, следует учитывать важный нюанс: не следует допускать его чрезмерного натяжения. Это может отразиться на подшипниках (они способны испортиться значительно быстрее, чем предписано по сроку их эксплуатации), а аккумулятор перезаряжаться не будет.

В-третьих, обратить внимание на лампу контроля уровня зарядки АКБ. Если она горит в половину накала, значит, аккумуляторная батарея заряжается плохо, и в этом виновата именно проводка. То есть неисправность необходимо искать в токопроводящих соединениях, идущих от АКБ до кузова машины. Причиной поломки может быть окисление контактов. Чтобы это проверить, следует:

Четвертым шагом поиска неисправности может быть проверка регулятора напряжения. В его функции относится стабилизация напряжения при выходе с генератора. При нарушении его прямых функций аккумулятор перестает нормально заряжаться. К сожалению, данная деталь ремонту не подлежит, ее попросту заменяют на новую.

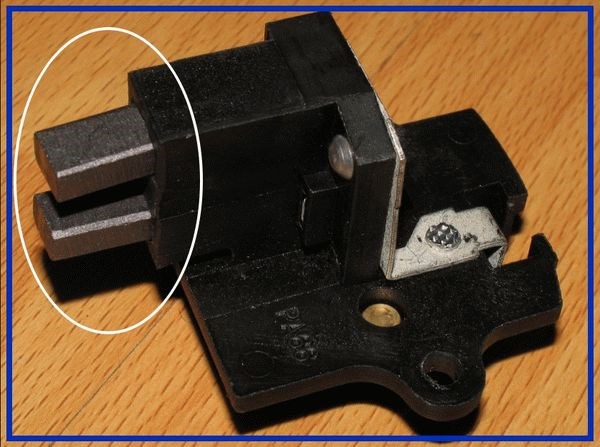

Если регулятор напряжения исправен, то нужно искать причину неисправности в другом месте – в щеточном узле. Аккумулятор не будет заряжаться от генератора, в случае обрыва проводов, соединяющих контакты с этими щетками. Хотя причина может крыться либо в засорении самих щеток, либо в их чрезмерном износе.

Если и щеточный узел оказался в полной исправности, а зарядки аккумулятора нет, то выход остается один: полностью разобрать автомобильный генератор. После его демонтажа и разбора придется провести его диагностику с помощью тестера и мегомметра, это поможет вывить возможную причину неисправности генератора.

Замена изделия

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   • первая шина идет к стартеру;
   • вторая шина – к генератору.
3. «Плюсовый» вывод генератора передает напряжение:
   • на блок для предохранителей;
   • на замок зажигания.
4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
5. С предохранителей напряжение подается:
   • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
   • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
6. Следующий этап в цепи зарядки АКБ – передача тока на:
   • блок с предохранителями;
   • клемму генератора 61 (щеточный узел).

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К. — переходим к пункту 2

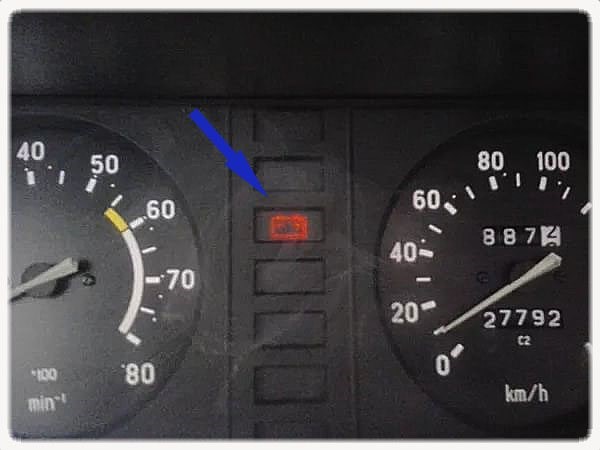

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Признаки отсутствия зарядки

Нет зарядки: признаки и причины

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе это серьезная причина произвести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, имитируя выпрямленный ток генератора. Как экономить 20% топлива? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Схема цепи зарядки АКБ на ВАЗ-2107

• зафиксируйте крыльчатку при помощи отвертки;
• открутите болты фиксации;
• снимите детали шкива;
• открутите болты, крепящие крышку. Выньте шпильку;
• при помощи молотка сбейте крышку статора;
• удалите втулку, расположенную под передней крышкой, которую также нужно убрать;
• аккуратными ударами молотка выбейте ротор;
• открутите гайки, крепящие выпрямитель к выводам обмоток;
• открутите гайку с аббревиатурой «30» и уберите шайбу;
• выполните замену конструктивных элементов;
• произведите сборку устройства;

Какие причины могут вывести из строя реле зарядки? На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.
