Кодирование BMW E-серии
Остались вопросы?- свяжитесь с нами удобным способом (комментарии на сайте, соцсети, емейл, мессенджеры). Мы постараемся оперативно вам ответить. Звонки принимаются только в рабочее время.
Для энтузиастов и людей, которые имеют понимание процесса, либо для тех кто хочет научиться ниже представлена полезная информация.
Информация предоставлена из нашего опыта и знании и собрана и объединена со многих сервисов и форумов отечественных и зарубежных (время от времени информация обновляется).
Администрация сайта не несет какой либо ответственности за любые убытки в ходе неправильного кодирования и выхода из строя блоков управления или неправильной работы узлов. Всё делаете на свой страх и риск. Если сомневаетесь в своих силах, то милости просим.
M-Sport меню
В iDrive Меню после изменения всех 3 ниже перечисленных строк, появится выбор M-HUD
Блок: HUD
M_SPORT_HUD
aktiv = Automatik
aktiv_handschalter = ручное переключение
Показ скорости в бортовом компьютере
Блок: KOMBI
BC_DIGITAL_V
aktiv
BC_DIGITAL_V_KORREKTUR
aktiv / nicht_aktiv
Постоянная подсветка комбинации приборов
Блок: KOMBI
M_TAG_SKALENBELEUCHTUNG
aktiv
Добавить пустое поле в бортовой компьютер
Блок: KOMBI
BC_LEERZEILE
aktiv
Показать силу обдува климат-контроля
Блок: IHKA
GEBL_ANZEIGE_AUTO
aktiv
Запретить автоматическое включение компрессора в режиме Auto
Блок: IHKA
ABWAHL_AC
aktiv
Закрывание люка при дожде
только при включенном сенсоре дождя
Блок: SHD oder HSDH
REGENSCHLIESSEN aktiv
Кодировать только с включенным зажиганием и закрытым люком, если вылезут ошибки с пометкой «сбой в цепи» то следовать инструкции, написанной ниже.
— включаем зажигание
— обращаем внимание что люк полностью закрыт
— нажимаем кнопку для открытия люка и жмем ее 1 минуту, пока все настройки не пробегут и люк опять не будет закрыт.
Люк в комфортном положении
При комфортном открытии/закрытии люк будет приоткрыт на 10 см
Блок: SHD oder HSDH
KOMFORT_POS_AUF
nicht_aktiv
KOMFORT_POS_ZU
nicht_aktiv
Пометка для кодирования: смотри закрытие люка при дожде.
Открытие/закрытие багажника при комфорт открытии
Открытие/закрытие багажника = долгое нажатие кнопки открыть или закрыть на ключе
Блок: HKL
KOMFORT_OEFFNEN_HKL
aktiv
KOMFORT_SCHLIESSEN_HKL
aktiv
Закрыть багажник при 1 нажатии ключа:
FUNKTION_FBD_SCHLIESSEN_2
aktiv
Закрыть багажник кнопкой в салоне:
FUNKTION_TOEHKI
aktiv
после CAPPL.C0B
VIDEO_DENY_C0B
deny_never
BMW 5 series Ремонт битых пикселей приборной панели (E39, E38, E53)
SergVolvo
Ожидает решения — Потухла панель приборов. Помогите! Клуб Вольво | Клуб Вольво
Кодирование BMW E-серии Причем эта проверка обычно сопровождается сигналом лампы – она мигает, пока система самодиагностируется.
—>Автозапчасти и СТО —>
ВНИМАНИЕ: Данная процедура выполняется Вами исключительно на свой страх и риск. Составитель не несет никакой ответственности за возможные негативные последствия применения Вами данной процедуры.
2. Нажать левую кнопку (сброс индикатора суточного пробега) на панели приборов. На дисплей будет выведены последние 7 знаков VIN (кстати, можно проверить на соответствие их указанным в документах на ваш пепелац )))). Сложить 5 последних цифр этого номера и записать полученное значение, оно, возможно, потребуется вам в дальнейшем, для разблокировки тестов.
— Например: для BG89951 — 8+9+9+5+1=32
3. Нажимать правую кнопку до перехода на TEST-NR 19
— Замечание: тесты с 3-го по 21 обычно заблокированы. То есть, если вы перейдете, например, на TEST-NR 03 и нажмете левую кнопку и блокировка не снята, то вы автоматически перейдете в TEST-NR 19 и увидите надпись LOCK: ОN.
В тесте 19 нажимайте левую кнопку до тех пор, пока вы не увидите надпись LOCK: .
— Замечание: в некоторых авто вам может не потребоваться вводить данный номер и при нажатии на левую кнопку надпись LOCK: ON сразу смениться на LOCK: OFF.
Снова нажмите правую кнопку. Разблокировка завершена.
— Замечание: обратно заблокировать тесты можно в том же 19-ом тесте.
Смысл большинства тестов интуитивно понятен. В каждом тесте можно посмотреть от одного до нескольких показателей – смена показателей внутри одного теста осуществляется левой кнопкой. Как я понимаю, список для разных авто может немного отличаться. Ниже я привожу список тестов доступных в моей E39 540iA и некоторую информацию об известных мне вариантах:
Все функции проверки, за исключением функций под номером 1 и 2, заблокированы, и их необходимо разблокировать через номер 19.
Определение контрольной суммы: Считать идентификационный номер в проверке N 1.
Контрольная сумма цифр этого примера: 1+2+3+4+5 = 15

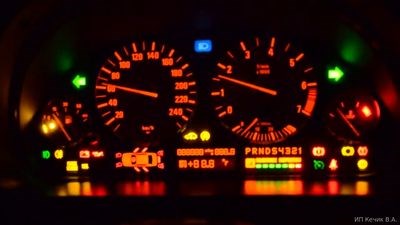

2 Проверка системы
Этот тест предназначен для проверки работоспособности элементов панели. Он работает только когда ключ в положении 1, на заведённой/движущейся машине работать не будет!
Активировав его Вы увидите зрелище, которое не оставит Вас равнодушным… ВСЕ стрелочные приборы должны работать, отрабатывая начальные и конечные крайние
4 Текущий расход топлива в л/100 км и л/ч
5 Текущий запас хода и прогнозируемый расход топлива на запас хода
6 Уровень топлива в баке
TNK: x.x/xx.x/xx.xL — значение датчика уровня топлива 2 (без топливного насоса)/значение датчик уровня топлива 1 (сторона топливного насоса)/суммарный уровень
TNKANZ: xx.xL PHASE1 — уровень топлива, за вычетом резервной области/фаза работы бензонасоса
9 Напряжение в бортовой сети (контакт 30) в В
10 Считать код страны
LAND: 01 UK — установленная страна/язык, возможные варианты: (0=Deutschland,1=UK, 2=USA, 3=Italien, 4=Spanien, 5=Japan, 6=Frankreich, 7=Canada, 8=Australien)
Наличие в панели русского языка — сплетни, распускаемые некомпетентными людьми, нет там его и никогда не будет.
Горит лампочка Airbag, причины, способы устранения неисправностей
Датчик топлива неправильно показывает уровень топлива: основные причины Прочитать что либо на панели (кроме примерного общего пробега) было практически не возможно
Сообщающие о неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.
Сохраните себе шпаргалку по значкам на панели приборов, чтобы знать, о чём сообщает Ваш автомобиль.
Kostylev_alex
Про AirBag в машине
Brutus
Вложения CD-чейнджер
Добавляем FA:
$672
и
Блок: CAPPL
CDC
aktiv
Не Работает Приборная Панель Бмв е 90
Такая запись есть практически у каждого владельца BMW 10-20 летней давности)))
Вот и я не стал исключением.))
Всем привет!
Широко известна проблема «битых пикселей» на приборных панелях E39 (E38, E53). Машина мне досталась с этой же бедой. (слава богу, MID-а у меня нет)
Прочитать что либо на панели (кроме примерного общего пробега) было практически не возможно
Всему вина — шлейф, соединяющий экран с приборной панелью.
Я долго сомневался по поводу сверления дырок в приборке. Очень уж мне не хотелось этого делать. Но снимать стрелки хотелось ещё меньше))
И вот настал тот час, когда я решился на этот вандализм шаг!
Заказал на ебее специальный комплект, состоящий из паяльника с Т-образной насадкой и 5-ти «китайских» шлейфов.
По своей структуре, шлейфы бывают двух видов: «Венгерские» и «Китайские». Венгеские более плотные и они клеятся. Китайские более тонкие, и они припаиваются. В основном люди используют китайские т.к. они более надежно соединяются с экраном. Так что взял их.
Делаем все по инструкции, особых проблем не возникает.
но есть одно Но! На картинке снизу видны разъемы под коннекторы. В четвертом отчете, который я указал, говорится, что нужно ломать усики, чтобы снять заднюю крышку. Это бред! Я на это чуть не купился. А надо всего навсего их немного отверткой прижать и все, крышка легко отходит!
Далее, самое неприятное((
нужно просверлить (пропаять) 4 дырки в определенных местах. В отчетах можно точно увидеть где именно. Ну что делать, паяем.
Откручиваем 4 болта (их можно не вытаскивать, чтобы не делать больших дырок), снимаем экран, отдираем старый шлейф.
С экраном надо быть поаккуратней. Дорожки на нем нанесены в виде напыления, их можно оторвать вместе со шлейфом.
Остатки старого шлейфа можно оттереть спиртом (одеколоном). На крайняк — кредиткой аккуратно.
Контакты на приборке очищать сложнее. Тут необходима маленькая отвертка т.к. прикипает там все насмерть (если шлейф не менялся с завода)
Далее, необходимо на паяльник надеть Т-образную насадку и ОБЯЗАТЕЛЬНО резиновую фигню на неё (идет в комплекте). я сначала не понял, для чего она и жахнул первый шлейф голым паяльником)) Результат — на следующем фото
Далее, берем второй шлейф))
Пропаиваем экран. Долго держать не стоит, секунды 2-4, не более. Иначе можно поплавить шлейф.
Далее, припаиваем шлейф к приборке, по тому же принципу
Т.к. шлейфы китайские, то конечно же все дорожки не попали идеально.) В одном месте совпадает, в другом уже нет. Но в целом можно приспособить.
Далее все собираем в обратной последовательности. Для начала лучше проверить так, на машине, не собирая полностью.
Не скажу, что у меня все получилось гладко с первого второго раза))
Пошли проверять в машину — результат немного лучше, но все равно плохо.
Принесли обратно, припаял третий шлейф — ставим — вообще ппц. Тут, как мне кажется, я совершил ошибку, старясь «хорошенько припаять шлейф». Походу я его перегрел. Либо контакты не очень хорошо попали.
SergVolvo
Почему неправильно показывает датчик уровня топлива или не работает уровень топлива Современный автомобиль оснащается большим количеством систем безопасности.
Конструкция и принцип работы

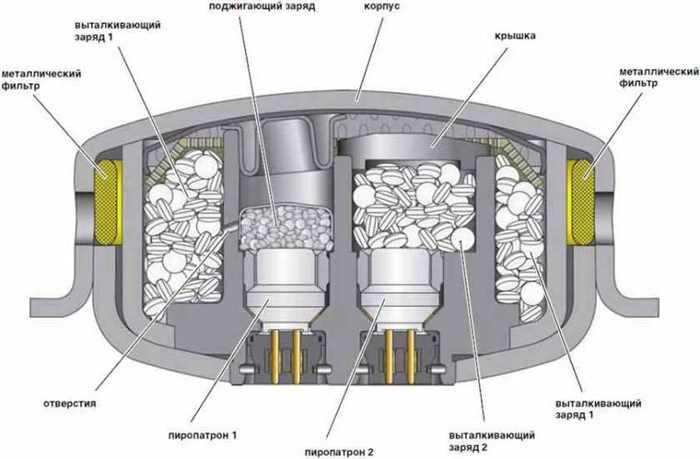

Конструкция AirBag не такая уж и сложная. Состоит она из пиропатрона с подушкой, блока управления и датчиков удара.
Датчики расположены по периметру авто и отвечают за раскрытие той или иной подушки.
То есть, для фронтальных AirBag датчик расположены в передней части, а для боковых – в дверях.
К примеру, при лобовом столкновении датчики получают усилие от удара, и передают сигнал на управляемый блок.
При этом боковые датчики усилия не получат, а значит, и сигнала не передадут.
Это еще одна мера безопасности – при столкновении раскроются только те AirBag, датчики которых восприняли удар, остальные подушки не раскроются.
От блока управления сигнал перейдет на необходимые пиропатроны.
При поступлении этого сигнала внутри пиропатрона произойдет химическая реакция, которая будет сопровождаться выделением большого количества газа, им и наполнится подушка, представляющая собой тканевый мешок с отверстиями.
Отверстия эти нужны для того, чтобы после наполнения подушка быстро сдулась.
Сделано это для того, что AirBag нужен только в первые секунды удара для принятия тела человека. Дальнейшее ее нахождение в наполненном состоянии не нужно, чтобы она не затрудняла возможность выбраться из авто.
Срабатывание подушки – только одноразовое. Если она уже была использована, нужно будет заменять пиропатрон, и восстанавливать работоспособность системы.
Torry
Andrey2000
Ант77
- Если повторная диагностика показала, что система исправна, код ошибки, который блок управления передал на ЭБУ при первичной проверку, удалиться и система придет в штатное положение.
- Но если при повторной диагностике ошибка будет обнаружена, код ее запишется снова на ЭБУ, при этом лампа уже не погаснет, она будет гореть или мигать постоянно.
Brutus Наноспецсредство шаманское не помогло. Гавно в какой цвет не крась, хоть золотом покрой , оно гавном и останется.
Я вот над сервисниками со стажем постоянно потешаюсь. Любят они обосрать, как вы , гнилые контакты и радиоэлементы этой наножижей и надеяться что произойдет чудо и контакты перестанут гнить, и болезнь отступит и печаль пройдет :-)) Ню ! Ню !
