Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Поменял датчик скорости а спидометр не работает — Автомобильный портал AutoMotoGid

Электронный счетчик перестал считать пробег – как исправить неполадку? При каждом кратковременном нажатии кнопки переключения окна на дисплее меняются в нижеуказанном порядке.

Замена или ремонт самой панели приборов в автомобиле

• разбирается старая панель приборов, проводится ее тестирование, если это возможно, выясняется возможная причина неполадки и даже модуль, который можно заменить;
• производится поиск точно такой же модели щитка приборов для установки на автомобиль, чтобы полностью избежать несоответствий по марке и модели при ремонте неполадки;
• производится проверка всех электрических контактов — вы можете найти инструкции по выполнению этой задачи достаточно просто в интернете или официальных документах;
• далее устанавливается новое оборудование, производится монтаж всех электрических элементов без закрепления панели на случая наличия проблем при использовании;
• следующим шагом будет тестирование всех возможностей прибора, а при нормальной работе устройства будет достаточно собрать все на прежнее место и наслаждаться поездкой.

MMC Pajero Клуб. Форум • Тахометр то работает то не работает!

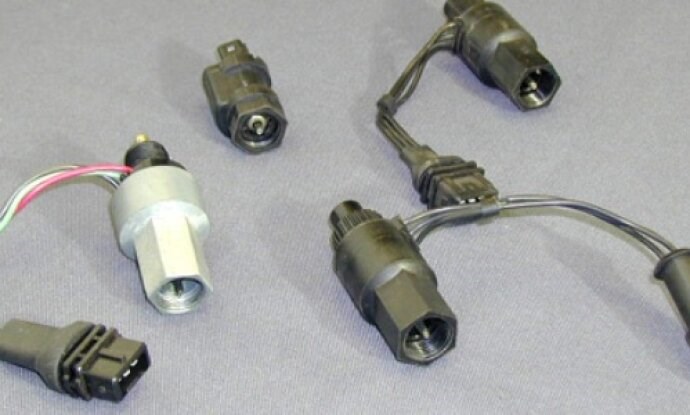

• стоит открыть инструкцию по эксплуатации автомобиля на странице, описывающей датчик скорости, его крепление и место расположения, электрические контакты;
• далее следует отыскать этот прибор на коробке передач вашего автомобиля, проверить целостность всех соединений и подходящих к нему проводков, чтобы исключить обрыв;
• следующим шагом будет демонтаж датчика и поиск нового элемента в магазинах — эта деталь вполне может быть сложным в поиске прибором с довольно высокой стоимостью;
• затем следует установка прибора на прежнее место, подключение необходимых контактов по инструкции, закрепление всех крепежей, чтобы устройство не потерялось по дороге;
• следующий шаг — тестирование всех изменений, для этого достаточно сесть в автомобиль, завести его и проехать несколько километров, заметив работу счетчика километров.

Не работает спидометр или дергается и прыгает стрелка спидометра: фото и видео решения проблемы И где можно сделать такую ​​заметку с помощью проводов? которую ты повесил на стену на листке бумаги)) мелочь нужна)

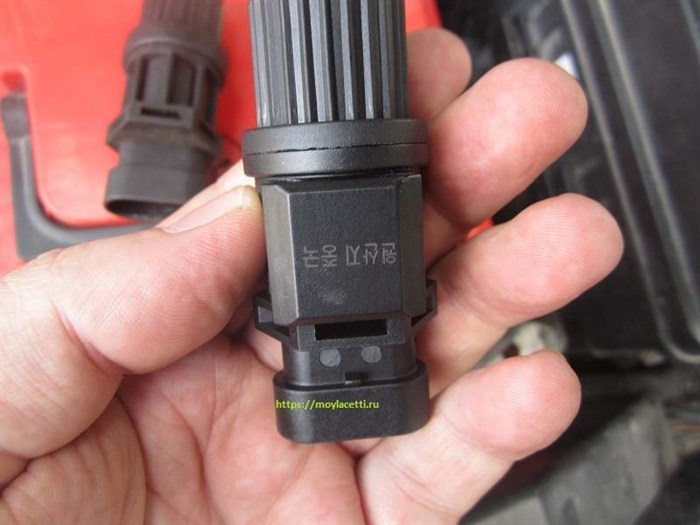

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
3. Отсоедините разъем питания от датчика скорости.
4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Фотогалерея «Меняем датчик скорости»

Органы управления и приборная панель Mitsubishi Pajero Sport с 2019 | Издательство Монолит

1. Очистить от загрязнений;
2. Очистить контакты колодки от коррозии и окислов;
3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Расшифровка значков на приборной панели Об исправности датчика АБС свидетельствует:

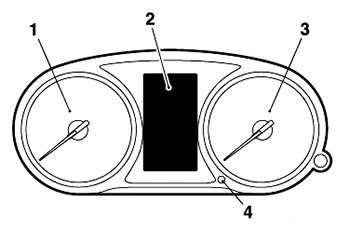

Инструкция по эксплуатации Mitsubishi Pajero Sport с 2019 г. Органы управления, приборная панель, оборудование салона

При каждом нажатии этой кнопки регулятора яркости раздается звуковой сигнал и изменяется яркость подсветки панели приборов.

Для выполнения настройки остановите автомобиль в безопасном месте.
На многофункциональном дисплее отображаются следующие окна: предупреждения, одометр, счетчик пробега, средний и мгновенный расход топлива, средняя скорость и т. д.

При каждом нажатии этой кнопки подается звуковой сигнал и происходит смена окон, например окно предупреждения, счетчик суточного пробега, средний и мгновенный расход топлива, запас хода и т. д.
Также с помощью этой кнопки осуществляется выбор языка сообщений и единиц измерения.

Примечание:
При каждом нажатии этой кнопки подается звуковой сигнал и многофункциональный дисплей возвращается к индикации, которая отображалась до нажатия кнопки переключения.

При каждом кратковременном нажатии кнопки переключения окна на дисплее меняются в нижеуказанном порядке.

1. Счетчик суточного пробега А. 2. Счетчик суточного пробега В. 3. Экран степени экономичности. 4. Контроль техобслуживания. 5. Повторное отображение предупреждающего сообщения.

Как проверить датчик АБС тестером или мультиметром, узнать работоспособность с помощью осцилографа, схема проверки видео и прочие нюансы вопроса

Инструкция по замене своими руками Многофункциональный режим Кнопки управления цветного 8-дюймового ЖК-дисплея комбинации приборов
С помощью кнопок управления цветного 8-дюймового ЖК-дисплея комбинации приборов можно менять тип окна, отображаемую информацию по автомобилю, различные настройки и т. п.

Возможные причины поломки тахометра

Тахометр, как и любой другой прибор, со временем может выйти из строя. О неполадках в работе аналоговых измерительных приборов можно судить по следующим признакам:

• стрелка тахометра прыгает во время запуска двигателя или в процессе движения транспортного средства;
• стрелка прибора на градуированной шкале указывает на нулевую отметку.

Случаются ситуации, когда выход из строя датчика оборотов ДВС служит причиной того, что сломался тахометр. В этом случае замена испорченной детали поможет возобновить работу тахометра.

У цифровых тахометров самой распространенной причиной поломки является выход из строя специального цифрового табло, на которое выводятся текущие параметры автомобиля. В этом случае избежать замены светодиодного экрана не получится.

Варианты неполадок счетчика пробега в вашем автомобиле

Сообщающие о неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей контакты провода. Примечание При каждом нажатии этой кнопки подается звуковой сигнал и многофункциональный дисплей возвращается к индикации, которая отображалась до нажатия кнопки переключения. Прыгает и дергается стрелка спидометра По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Электропроводка

1. Тахометры цифрового типа выводят данные о работе ДВС на цифровое табло (жидкокристаллическую панель). Такие приборы позволяют выполнить точную настройку блока электронного зажигания и установить пороги ЭПХХ (экономайзера принудительного холостого хода).
2. Тахометры аналогового типа пользуются большой популярностью у современных автолюбителей. Такие приборы наглядно показывают число оборотов ДВС посредством стрелки, которая перемещается по специальной градуированной шкале.

Подводим итоги Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Почему не работает спидометр

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Тестером (мультиметром)

Способы проверки работоспособности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Не стоит сразу же менять датчик, сначала устройства следует проверить эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых мастеров. Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую. Замена или ремонт самой панели приборов в автомобиле По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Видео «Диагностика датчика АBS»

Описание ДС Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
   • целостность разъёмов;
   • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
   • загрязнение детали, возможные внешние механические повреждения;
   • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Тестер (мультиметр) – прибор для измерения параметров электрического тока, объединяющий функции вольтметра, амперметра и омметра. Существуют аналоговые и цифровые модели устройств.

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Внимание! Сопротивление датчиков АБС на передней и задней осях различается. Рабочие параметры устройств составляют 1–1,3 кОм в первом случае и 1,8–2,3 кОм во втором.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Мопед Альфа-подключения тахометр

• Непрерывно блокируются колёса при резком торможении.
• Отсутствует характерный стук с одновременной вибрацией при нажатии на педаль тормоза.
• Стрелка спидометра запаздывает относительно разгона либо не двигается с исходного положения вовсе.
• При неисправности двух (и более) датчиков на приборной панели дополнительно загорается и не гаснет индикатор стояночного тормоза.

Диагностика Приветствую, Друзья! Сегодня на реальном примере будем разбираться, почему не работает спидометр или почему дергается и прыгает стрелка спидометра на автомобиле.
