Немного теории: схема работы
Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).
В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.
Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).
Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.
Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.
Далее напряжение «+12В» проходит через диод , встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.
Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
Генератор дает мало зарядки ваз 2114 | Хитрости Жизни
Пропадает зарядка на ваз 2114
Горит лампочка зарядки аккумулятора: неисправности
- Ослабление натяжения ремня на генератор, его износ или повреждение;
- перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
- поломка реле-регулятора, диодного моста, дополнительных диодов;
- появление обрыва в цепи возбуждения генератора;
- снижение качества контакта на клеммах АКБ или выводе генератора;
- износ щеток генератора ;
- отсутствие качественного контакта провода массы.
Горит контрольная лампа зарядки аккумулятора. Причины почему загорается значок АКБ на панели Тогда однозначно следует обратить внимание на диодный мост, который расположен на генераторе автомобиля в выпрямительном блоке, который, в свою очередь, находится в реле регуляторе. При снятии диодного моста не забудьте сразу же проверить щетки генератора.
Диагностика и ремонт
В ситуации, когда при зажигании горит красный значок аккумулятора при запущенном двигателе в первую очередь необходимо проверить действительно ли АКБ не получает заряд либо же лампочка горит но зарядка есть.
В дорожных условиях, когда под рукой нет мультиметра, это можно сделать по следующему алгоритму… В темное время суток в случае работы машины исключительно от АКБ со временем будет видно, что свет фар, подсветка приборов на панели, а также внутренние осветительные приборы со временем начинают светить более тускло.
Другой «дедовский» метод проверки генератора выполняется по следующему алгоритму:
- Запустить двигатель и включить нагрузку на аккумулятор, например, фары или подогрев заднего стекла.
- Открыть капот и отсоединить минусовую клемму аккумулятора. Обычно она прикручена ключом на 10, поэтому желательно предварительно ее открутить. Можно просто приподнять провод над аккумуляторной батареей.
- В случае, если двигатель продолжает исправно работать, фары не потухли и никаких других изменений в работе автомобиля не наблюдается, значит, генератор рабочий.
- Если же двигатель заглох и фары потухли, значит, генератор вышел из строя, и нужно выполнять его диагностику.
Для более детальной проверки вам понадобится мультиметр (желательно цифровой), способный измерять постоянное напряжение. Итак, первичная проверка выполняется по следующему алгоритму:
- Проверить состояние и натяжку приводного ремня генератора. Усилие натяжения должно быть таким, чтобы вручную его можно было повернуть на 90° (то есть, поставить вертикально), но не более. Кроме этого, ремень должен быть сухим, на его поверхности (как внешней, так и внутренней) не должно быть влаги и технологических жидкостей.
- Проверить напряжение на аккумуляторе в статике. После остановки двигателя соответствующее значение должно быть около 12…13 Вольт. Если напряжение ниже — проверяют генератор.
- Измерить напряжение на прогревочных оборотах. Для этого нужно прогреть машину, и уже на пониженных холостых оборотах мерять напряжение. Его значение должно находиться в пределах 13,8…14,5 Вольт. Если меньше, значит, недозаряд, если выше — перезаряд.
- Повысить обороты двигателя до 2000…3000 оборотов в минуту. Убедиться, что при этом напряжение на аккумуляторе на возрастает (не превышает 14,5 Вольт). В противном случае нужно проверять регулятор напряжения.
- При работе двигателя на холостых оборотах нужно включить потребители — дальний свет фар, обогрев заднего стекла, магнитолу. При этом напряжение на аккумуляторе на должно падать ниже 13,8 Вольта.
Щетки генератора
Регулятор напряжения
Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.
Нет зарядки аккумулятора ваз 2114 причины – Пропала зарядка на ВАЗ 2114 инжектор: причины и способы их устранения.

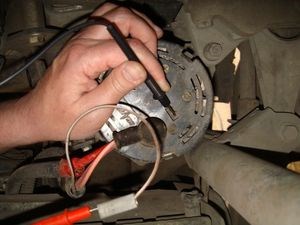

- Один щуп поместить на вывод 30 на генераторе.
- Второй щуп мультиметра поместить к одному из болтов крепления диодного моста.
- Если диоды исправны, то значение сопротивления будет стремиться к бесконечности.
Плавает напряжение генератора ваз 2114 инжектор 8 клапанов Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.
Сколько ампер выдаёт автомобильный генератор на аккумулятор
Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.
Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.
В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.
Таблица 1. Сколько ампер выдает генератор под нагрузкой.
Пункт третий: ремень генератора ВАЗ 2109 — 2114.
Пункт пять: щётки с реле — регулятором.
Лампа работает при включённом двигателе: как выявить причину
- световая индикация аккумуляторной батареи на панели приборов;
- нестабильная работа АКБ (её выкипание или недозаряд);
- различная интенсивность света фар;
- посторонние звуки со стороны генератора.
Ваз 2114 нет зарядки аккумулятора причины — 22 ответа Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.
ваз 2114 нет зарядки аккумулятора причины
Пропадает зарядка на ваз 2114
В разделе Сервис, Обслуживание, Тюнинг на вопрос Пропала зарядка аккумулятора на ВАЗ 2114. В чем может быть дело? Ремень в норме. Щетки генератора могут сдохнуть? заданный автором Приспособленчество лучший ответ это Могут . Смени таблетку
Ответ от 22 ответа[гуру]
Привет! Вот подборка тем с ответами на Ваш вопрос: Пропала зарядка аккумулятора на ВАЗ 2114. В чем может быть дело? Ремень в норме. Щетки генератора могут сдохнуть?
Ответ от Невроз[мастер]лучше сразу счётки и диодный мост и будет тебе счастье
Ответ от Кэп[гуру]первым делом проверь предохранитель обмотки возбуждения генератора.. .
а щётки тысяч на 50 их хватает без проблем..
Ответ от Выпростать[гуру]Я весь генератор перебрал, а оказалось нет подачи тока на генератор, взял другой провод на + АКБ зарядка пошла, убедись есть напряжение на тонком проводе, легко снимается с гены. Предохранители были все целы, Смотреть по прибору, лампочка не поеажет
Ответ от Mr Alter Ego[гуру]Кэп абсолютно верно написал. убедитесь что на клемму возбуждения в итоге попадает это самое возбуждение. если возбуждение приходит, то будет не лшним убедиться какое напряжение выходит из генератора. и если оно действительно …низкое (т. е. нет зарядки) тогда лезьте в счетки.
Ответ от Ѐодионов Сергей[гуру]я сталкивался с таким случаем. как выяснилось одна из щеток просто заклинила в направляющей и не касалась якоря генератора достаточно было легкого толчка чтобы все стало на место. после этого постоянно возил запасные щетки пока не продал машину но такой сюрприз больше не повторялся.
Ответ от Андрей Федингин [новичек]недает зарятку генератор после замены диодного моста и щетак почему подскажите
Привет! Вот еще темы с нужными ответами:
Ответить на вопрос:
Ваз 2114 нет зарядки аккумулятора причины
- от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
- напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
- когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
- в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
- ток снимается с ротора щётками (10) и через реле — регулятор (10) подаётся на аккумулятор автомобиля.
На высоких оборотах Если с ремнем генератора все нормально, проверяем напряжение на клеммах аккумулятора.
Причины из-за чего не горит индикатор
Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.
Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.
К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.
Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.
Разрядка АКБ
Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.
Не горит лампочка аккумулятора при включении зажигания
| Причина нарушения | Способ устранения |
| Разряженная АКБ | Зарядить аккумулятор |
| Перегоревший предохранитель | Замена элемента |
| Окисление клемм АКБ | Зачистка контактов мелкозернистой наждачной бумагой, обработка антикоррозийным составом |
| Нарушение изоляции силового кабеля | Замена провода от АКБ до генератора |
| Обрыв проводки на участке цепи | Восстановить обрыв, либо заменить провод на отрезке на новый |
| Нарушения контактов клемм катушки зажигания, крепления предохранителя в гнезде, выводах ротора, лампочки индикации | Закрепить клеммы, предварительно зачистив от окислов |
| Износ реле монтажного блока | Замена реле |
| Поломка диодного моста | Замена одного из диодов, либо всего блока |
| Выход из строя реле-регулятора напряжения генератора | Замена реле |
| Ошибка ЭБУ | Сбросить ошибку (перезагрузить систему, включив и выключив зажигание в период не менее 15 секунд) |
Признаки неисправности генератора
- Две отвертки (плоская и крестообразная);
- «Контролька» (лампочка на 12V);
- Мультиметр;
- Плоскогубцы, нож и «наждачка» для того, чтобы зачистить контакты.
Вариант 2: двигатель работает, но при этом контрольная лампа зарядки мигает либо вообще горит. Что имеется ввиду «от гены + на + АКБ»? Я мерял с плюса аккума на корпус гены — тут проседает, с 13.9 до 1-8 вольт и обратно. Померить с плюса аккума этот же кабель в месте, где он подключенный к гене?
Поломки контролирующего реле
Сама проверка выполняется следующим образом:
- Поставить тестер в режим вольтметра.
- Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
- Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
- Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.
Также, можно проверить работоспособность и на снятом реле.
- минус реле соединяем с минусом аккумулятора;
- выходы Б и В реле соединяем с плюсом аккумулятора;
- к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.
Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.

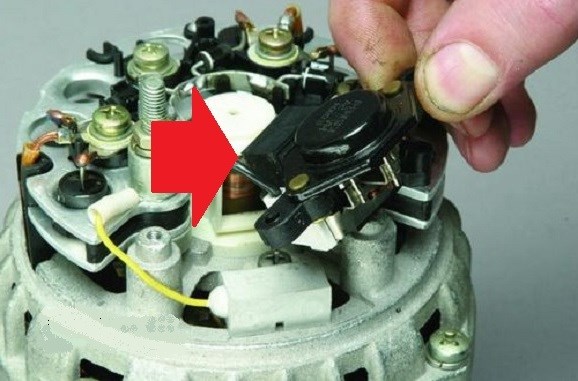

Выполняется вся процедура следующим образом:
- Отсоединить клеммы от аккумулятора.
- Отвернуть ключом на 10 клеммы и убрать идущие к генератору плюсовые провода.
- Сдернуть «фишку» с тонким проводом.
- Снять заднюю крышку генератора, отогнув 3 зажима.
- Выкрутить 2 винта, удерживающих реле.
- Выдернуть штекер из реле и демонтировать его.
- Установить новое реле в таком же порядке, но в обратной последовательности.
Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.
Горит еле заметно
- бортовая сеть (а вместе с ней — и генератор — перегружены);
- генератор не соответствует применяемой АКБ и наоборот;
- контакты ослабли либо окислились;
- щетки износились;
- приводной ремень ослаб;
- произошел обрыв обмоток генератора;
- произошло замыкание ротора;
- произошло замыкание статора;
- вышли из строя подшипники;
- регулирующее реле вышло из строя.
Алгоритм поиска поломок Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:
