Система предаварийной безопасности
Процесс предотвращения аварийной ситуации такой:
- когда датчики PCS обнаруживают угрозу, первым делом подается сигнал;
- водитель притормаживает, чтобы произвести повторный анализ;
- если скорость не сбрасывается, а риск аварийной ситуации только возрастает, то PCS принудительно тормозит, затягивает ремни безопасности;
- решение PCS основывается на таких факторах, как резкое нажатие на педали, скорость движения авто, исправность системы, расстояние между машиной и препятствующими движению объектами;
- активизируется PCS в том случае, если авто движется со скоростью 30 км/ч и более, при резком торможении и только тогда, когда водитель и пассажиры пристегнуты.
Систему можно включать и выключать по собственному желанию. Есть дополнительная функция обнаружения пешеходов.
Pcs system toyota как вылечить
- всегда содержите ветровое стекло в чистоте;
- не устанавливайте антенну и не наклеивайте различные наклейки на ветровом стекле напротив камеры-датчика;
- при покрывании ветрового стекла напротив камеры-датчика конденсатом или льдом, используйте функцию устранения запотевания;
- не покрывайте ничем стекло напротив камеры-датчика, не устанавливайте тонировку;
- если на ветровом стекле имеются трещины — замените его;
- защищайте камеру-датчик от намокания, попадания интенсивного ультрафиолетового излучения и яркого света;
- не дотрагивайтесь до объектива камеры;
- защищайте камеру от сильных ударов;
- не меняйте положения камеры и не снимайте ее;
- не разбирайте камеру-датчик;
- не устанавливайте возле камеры устройства, излучающие сильные электромагнитные волны;
- не меняйте никакие предметы возле камеры-датчика;
- не модифицируйте фары автомобиля;
- если вам нужно закрепить на крыше габаритный груз, следите за тем, чтобы он не мешал камере-датчику.
Ошибка системы PCS Обратите внимание, что система не записывает видео или звуки, поэтому ее нельзя использовать в качестве видеорегистратора.
Отключение EGR. Загорелись ESP, Check VSC System, 4LO. Ошибка P1248 в Land Cruiser 200
Первый раз эта гирлянда на приборке (ESP, Check VSC System, 4LO, Check Engine) загорелась еще весной. Были дожди и подозрения пали на проблему с блоками управления турбин, симптомы чем-то похожие.
Тогда я перенес блоки турбин в подкапотное пространство, почистил фишки и сбросил сканером ошибку не придав ей значения. Стал ездить дальше, до сегодня ошибок не возникало.
И тут по дороге с Приэльбрусья опять загорелась вся гирлянда на панели.
АКПП перестала переключать выше четвертой передачи, но ограничений по скорости нет. Никаких других изменений в поведении не произошло и машина идет как положено.
При этом последние тысяч десять пробега стал сильно дымить черным дымом. Были подозрения на нехватку кислорода из-за замены воздушного фильтра и ДМРВ от сотого крузака. Потом вернул на место штатный фильтр, дымить стала чуть меньше, но все равно сверх нормы.
Ручным сканером ELM27, считал ошибку P1248. Диагноз — отказ системы ЕГР.
Попробовал сбросить ошибку, но она выскакивает повторно через несколько километров.
Очевидно какой-то из ЕГР клапанов (или оба) перестали работать. Такое часто случается на пробегах после 100 тыс.км.
Поэтому обязательно нужно чистить систему EGR раз в 50-75 тыс., если не собираетесь глушить. Только почему-то об этом мало, кто предупреждает, в том числе и дилеры сами эту услугу предлагают крайне редко.
Либо применять второй вариант наиболее популярный — глушить клапана механически и отключать программно.
В моей случае чистить скорее всего уже поздно, нужно менять клапана. Ибо если ошибка повторяется, значить заслонки от загрязнения конкретно вышли из строя.
В наличии их традиционно нет, придется заказывать. А учитывая, что в Краснодаре проездом, не хотелось бы тут зависать.
И так решено — глушу свой ЕГР в Краснодарском автосервисе, который посоветовал знакомый Виктор.
Процедура технически не сложная, но по времени затратная. Нужно несколько часов, чтобы разобрать и поставить заглушки. И немного времени на установку новой прошивки.
Снимаем интеркулер и разбираем систему впуска.
Сразу видно, что на впуске полно грязи из выхлопа. При чем клапан с одной стороны точно умер судя по бОльшему количеству нагара.
Теперь нужно все вычистить. Вырезать из жаропрочной нержавейки три заглушки, установить их и все собрать. Кстати продаются даже заводские тойотовские заглушки, но нужно заказывать.
Отключение EGR. Загорелись ESP, Check VSC System, 4LO. Ошибка P1248 в Land Cruiser 200 — Toyota Land Cruiser, 4.5 liter, 2011 year on DRIVE2
Эти проблемы решаются и не влекут за собой дальнейших поломок, если вовремя обратиться к специалистам или регулярно проверять положение датчиков.
Как работает PCS
TLC200 ошибки P0046, P0047, P0048, P004B, P004C, P004D
Почему горит ошибка системы PCS? Принцип работы и неисправности предаварийной безопасности В своей работе система предаварийной безопасности использует следующую входящую информацию:
Системы безопасности (SRS)
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Принцип работы и особенности системы PCS
Ошибка PCS
Дополнительная информация
Полный привод (4WS) Снимаем интеркулер и разбираем систему впуска.
автоэлектрик
Известная многом владельцам дизельных двухсоток ситуация — горит чек, мигает 4LO и т.д., машина при этом «не едет» совсем, обороты не поднимаются более 2500. Если у вас случилась такая ситуация, первым делом нужно узнать коды ошибок системы управления двигателя.
Ошибки могут быть и другими, если у вас присутствуют ошибки P0046, P0047, P0048, P004B, P004C, P004D, срочно проверяйте состояние проводки и блоков управления турбин. На ранних стадиях их ещё можно спасти.

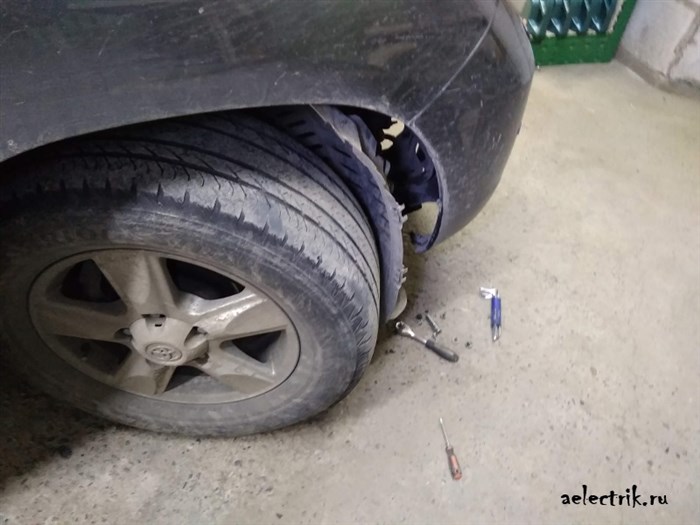

Сняв подкрылок вы скорее всего увидите такую картину, это и есть блоки управления турбин 89840-60011, 89840-60010, 89878-60050, находятся они под этим слоем грязи.
Как-то пытаемся эту красоту расчистить и снимаем блоки управления, для этого нужно открутить два болта и одну гайку. На снятом блоке нужно внимательно проверить исправность проводки, бывает отгнивает возле разъёмов так, что сразу и не видно.
Ошибка обычно бывает по одной стороне и для того чтобы определиться что неисправно, блок управления или турбина, проще всего поменять блоки местами, если ошибка перейдёт на другую сторону значит проблема с блоком, если останется та же, проверяйте проводку и саму турбину.
Вот причина неисправности в нашем случае, герметик на который приклеена крышка блока испортился от времени и химикатов, и крышка начала отходить, герметичность нарушилась и вода конечно попала внутрь блока 89878-60050. Алюминий корпуса тоже порядком изъеден химией, бывает даже до дыр.
Цена блока управления турбин не радует владельца. 89840-60010 это старый номер, его заменили на 89840-60011 с крышкой закрывающей разъёмы, это два блока 89878—60050 в сборе с креплением и проводкой. Отдельно блоки 89878—60050 не продаются. Цена нового блока в 2019 году такая.
Как устранить проблему?
Дополнительная информация
Когда загорается ошибка системы PCS?
Ошибки Toyota по протоколу OBDI. Самодиагностика. Если же исключить столкновение невозможно, то PCS выполняет еще две функции:
5.9. Использование полноприводного режима
Отключайте режимы 4Н и 4LO при движении по дорогам с сухим твердым покрытием.
Полнорежимные системы 4WD позволяют выбрать одно из четырех возможных положения раздаточной коробки (AUTO, 2WD, 4Н и 4LO). Выбор режима определяется дорожными условиями.
Порядок смены режимов приведен в таблице.
Движение по мощеным дорогам или дорогам со скользким покрытием
2WD > AUTO > 4Н
Контрольная лампа переключения 4WD позволяет контролировать выбранное положение раздаточной коробки
Перевод рычага селектора АТ в положение «N» в ходе данных переключений не является обязательным условием.
Выполняйте переключения при движении по прямой.
Для движения по мощеным дорогам или дорогам с сухим покрытием (экономичный режим), а также при проведении тестирования в рамках ТО с применением статического динамометра
Для движения по камням, песку и заснеженным дорогам
При нейтральном положении происходит отключение парковочного режима АТ, что сопряжено с опасностью скатывания автомобиля, — не оставляйте раздаточную коробку в нейтральном положении
1. Прекратите движение.
2. Переведите рычаг селектора АТ в положение «N».
3. Нажмите на рукоятку переключателя 4WD и переведите ее в положение 4LO или 4Н.
Без предварительной остановки автомобиля и переключения трансмиссии в положение «N» перевод переключателя в одно из оговоренных положений не представляется возможным.**
При необходимости развить максимальное тяговое усилие (например при движении по крутому склону, каменистой, песчаной или сильно загрязненной местности)
Использование режимов 4WD при движении в условиях бездорожья
При помощи переключателя 4WD выберите соответствующий из полноприводных режимов раздаточной коробки (AUTO, 4Н или 4LO).
Двигайтесь не спеша, соразмеряя скорость с дорожными условиями.
Правила применения переключателя режимов раздаточной коробки
Местоположение переключателя режимов раздаточной коробки — см. иллюстрацию Схема расположения органов управления на панели приборов автомобиля.
В положении AUTO изменение распределения крутящего момента между передними и задними ведущими колесами производится автоматически в зависимости от изменения дорожных условий, при этом имеет место следующее соотношение: 0:100 (2WD) > 50:50 (4WD), позволяющее в существенной мере повышать стабильность движения.
Методы решения
- Не производите переключения раздаточной коробки между режимами 2WD, AUTO и 4Н во время совершения поворотов, при движении задним ходом или по наклонной поверхности!
- Во избежание повреждения внутренних компонентов перед переводом коробки в режим 4Н из режима 2WD или AUTO проверяйте, чтобы скорость движения автомобиля не превышала 80 км/ч!
- Ни в коем случае не производите переключение коробки между режимами 4LO и 4Н во время движения!
- Помните, что при холодном двигателе его холостые обороты несколько повышены, — соблюдайте особую осторожность при движении по скользкому или сыпучему покрытию с включенным режимом AUTO!
Ошибка PCS 18 — Система VVT-i — фазы (P1346)
Ошибка системы PCS
Принцип деятельности и свойства системы PCS
Схематичное изображение деятельности измерительных приборов системы PCS
Деятельные свойства измерительного прибора системы PCS
Нужно отметить, что система не может записывать видео либо звуки, поэтому ею не пользуются как видеорегистратором.
В своей деятельности система безопасности пользуется следующей входящей информацией:
- силой нажатия водителем авто на тормозную педаль либо акселератор (когда нажатие было);
- скоростной режим автомашины;
- вид системы безопасности перед аварией;
- сведения о расстоянии и сравнительной скорости между вашим автомобилем и другими машинами или объектами.
Система устанавливает чрезвычайное торможение по скоростному режиму автомашины и ее падению, а еще усилию, с которым водитель надавит на тормозную педаль. По такой же схеме PCS функционирует при появлении стороннего заноса автомашины.
Система PCS становится активной, если выполнять нижеприведенные условия:
- скорость автомашины больше 30 км/ч;
- нахождение экстренного торможения либо заноса;
- водитель и пассажир спереди пристегнулись ремнями безопасности.
Обращаем внимание, что PCS включается, отключается и еще настраивается при предупреждении о риске вероятного столкновения.
К тому же, в зависимости от настройки и строения автомашины у системы будет либо не будет в наличии функции нахождения пешехода и функции принудительного торможения перед опасностью.

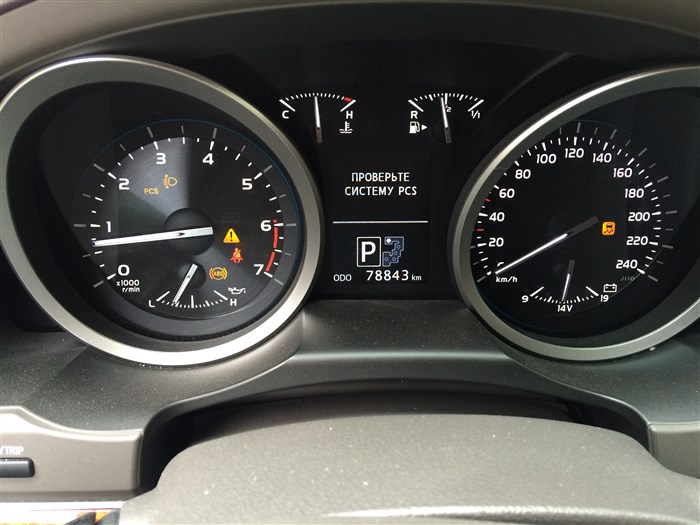

Фото является примером индикации об ошибочке в деятельности системы
Поломки в деятельности Check PCS System возникают по различным причинам. В нижеприведенных случаях светящаяся лампочка гаснет, а система снова становится доступной, если наступают нормальные условия:
- когда датчик радара либо камера-датчик существенно нагреваются, к примеру, на солнцепеке;
- когда датчик радара либо камера-датчик существенно переохлаждаются;
- когда датчик радара и эмблема авто в грязи;
- когда часть ветрового стекла перед камерой-датчиком закрывается каким-то предметом.
Еще причинами появления ошибок бывают такие моменты:
- выходит из строя предохранитель цепочки питания блока управления PCS либо цепочки стоп-сигналов;
- окисляются либо ухудшается качество контактов в клеммной колодке тех из них, что связаны с деятельностью системы безопасности, предупреждающей об аварии;
- разрывается либо нарушается изоляция контрольного кабеля, который идет от радара-датчика до ЭБУ автомашины;
- существенно снижается уровень жидкости тормозной в механизме либо изнашиваются колодки тормозов;
- низкое напряжение от аккумуляторного устройства, вследствие чего ЭБУ распознает это как ошибочку PCS;
- смещается и раскалибровывается радар.
Методы решения
- Проверяем предохранительный элемент в цепочке питания блока PCS на предмет его неисправности.
- На автомашине Тойота Лэнд Крузер нужно сделать проверку питания на седьмом контакте десяти контактного разъемчика блока PCS.
- Проверяем контакты на разъемчиках блоков у ног водителя и пассажира, чтобы знать, есть ли там окисления.
- Проверяем разъемчик ЭБУ ремешков безопасности под рулем.
- Проверяем цел ли кабель, подключенный к радару, который спереди (расположенному за решеткой радиатора). Частенько этот проблемны1й вопрос бывает у авто Тойота Приус.
- Проверяем предохранитель цепочки стоп-сигнала.
- Очищаем радар, тот, что спереди и эмблему на решетке радиатора.
- Проверяем нет ли смещения переднего радара. Если есть необходимость, то его следует откалибровать у дилера Тойота.
- Проверяем величину тормозной жидкости в системе, а еще изношенность колодок тормозов.
- У автомашины Тойота Приус сигнал об ошибочке возникает вследствие того, что подлинные аккумуляторные устройства выдают низкое напряжение. Потому ЭБУ в виде ошибки указывает на возникновение некоторых ошибок, к тому же и в деятельности PCS.
Принцип работы и особенности системы PCS 11 — Обрыв цепи реле электромагнитного клапана
