Ошибка Датчика Детонации Ваз 2109 Инжектор Причины • Измерение напряжения

Причины неисправности датчика детонации

Как и любая запчасть в авто. Датчик детонации имеет свойство отказывать.

• движка троит
• неадекватный расход бенза
• динамика упала
• check engine горит, когда только тронулся
• check engine горит, когда разогнался или при подгазовке

Для модели ВАЗ 2114 существует 4 популярных кода ошибок ДД:

1. код 0325 говорит о неисправности проводки в цепи ДД. Простой обрыв проводков может спровоцировать окислившиеся контакты. Попробуйте прочистить, и проверить после. Если не помогло, то спецы грешат на ремень ГРМ, он может съехать на один зуб или два. Поставьте ремень на свое место и снова проверьте работу ДД.
2. Код 0328 говорит о неисправности проводов-высоковольтников. И если с ними все в порядке, то опять проверяем ремень ГРМ.
3. Код 0326 и код 0327 говорят о неполадках самого сигнала датчика. Опять смотрим на контакты, не окислились ли они. Кстати, эти ошибки могут вылезти в результате слабо затянутого ДД. Подтяните датчик, только не перестарайтесь. Момент затяжки датчика детонации дело щекотливое – перетянешь болт, и показания будут неточными. Оптимальным моментом считается тот, что в интервале от 10 до 24 Нm.

Практика показывает: чаще всего слетает ремень ГРМ и обрываются контакты колодки. По этому, в первую очередь уделите внимание этим областям, возможно, сэкономите время.

Как проверить датчик детонации мультиметром ваз 2114 — Все о Лада Гранта

• Двигатель троит;
• Ухудшается динамика, плохой разгон;
• Во время трогания и при движении под горку загорается «Чек Энджин»;
• Во время разгона загорается лампочка «Check Engine»;
• Компьютер выдает ошибку датчика детонации.

Признаки неисправности датчика детонации ВАЗ-2112 16 клапанов — автомобильный портал Бензин с низким октановым числом или большим количеством примесей негативно влияет работу двигателя и может спровоцировать детонацию

Причины возникновения детонации

Неустойчивая работа двигателя является следствием многих неисправностей:

• некачественное топливо. Бензин с низким октановым числом или большим количеством примесей также негативно влияет работу двигателя;
• неполадка газораспределительного механизма. «Зависающие» клапана препятствуют свободному выходу выхлопных газов, в результате чего и возникает детонация;
• неисправность системы зажигания. Вариантов может быть несколько, начиная от растянутого ремня ГРМ, и заканчивая некачественными свечами;
• проблемы, возникшие в поршневой группе. Большое количество нагара, накапливающегося на поршнях и клапанах камеры сгорания, также приводит к существенному снижению мощности двигателя и его нестабильной работе;
• засорившийся воздушный фильтр. Затруднение движения воздуха приводит к образованию перенасыщенной бензином смеси, что также приводит к повышенному расходу топлива.

Датчик детонации: за что отвечает, каковы признаки неисправности и как проверить

• сильные вибрации и удары со временем приведут к разрушению поршневой;
• двигатель начнёт сильно греться, что чревато закипанием охлаждающей жидкости со всеми вытекающими последствиями. В лучшем случае придётся потратиться на капитальный ремонт двигателя, но нередко блок оказывается разрушен оборвавшимся шатуном;
• повышенный расход топлива. Дополнительный симптом этого — появление сильного дыма из выхлопной трубы с отчётливым запахом бензина;
• снижение мощности мотора. Существенное ухудшение динамики может привести к аварийной ситуации на дороге.

Признаки неисправности датчика детонации и способы его быстрой проверки Покупая новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте устройства от китайских производителей — стоят они, конечно, дешевле, но экономия наверняка выйдет боком.

Как проверить

Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

Поломка устройства может возникнуть по самым разным причинам – например, из-за неисправности самого прибора, замыкания системы или обрыва сигнального провода. Что провести самостоятельную диагностику, нужно определить, где находится датчик. В руководстве по эксплуатации авто есть информация об этом.

Проверять лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать прибор с короткими проводами. Щуп минуса подключается к отверстию датчика, расположенному в центре, а плюсовой — к разъему управления. Если прибор исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если устройство неисправно, активности не будет. Можно провести проверку несколькими устройствами — тогда не останется сомнений, что процедура проведена корректно. После диагностики проводится замена дефектного сенсора.

Датчик детонации высокий уровень сигнала приора | Хитрости Жизни

• За окном автомобиля стоит холодная погода, а двигатель начал слишком быстро перегреваться.
• Мощность мотора значительно уменьшилась.
• Появилось калильное зажигание.
• Автомобиль стал значительно хуже разгоняться.
• Топливо стало потребляться в больших количествах. Иногда кажется, что бензин просто испаряется.
• На свечах зажигания стало появляться намного больше нагара.
  Значительно увеличивается детонация при увеличении скорости.

Датчик детонации: признаки неисправности, как проверить, где находится

Устройство ДД резонансного типа:

Как поменять датчик?

Если данный элемент все же вышел из строя, его нужно заменить. Благо, запчасти на ВАЗ-2110 можно найти в любом магазине за небольшую цену. Новый датчик детонации будет стоить не более 250 рублей.

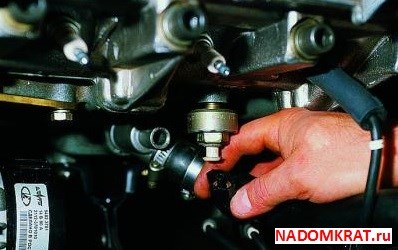

Как произвести его замену? Сначала нужно найти сам элемент. Как мы уже сказали ранее, он находится между вторым и третьим цилиндром.

Затем при помощи ключа на 12 миллиметров следует выкрутить крепежный болт. Далее требуется надавить на штекер фиксатора проводов и достать его наружу. После можно вытаскивать и сам датчик.

На следующем этапе устанавливается новая запчасть на ВАЗ-2110. Установив штекер с проводами, следует закрутить обратно крепежной болт ключом на 12. На этом этапе замену датчика детонации на «десятке» можно считать законченной.

Датчик Детонации: признаки неисправности, проверка работы и замена устройства

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

НЕИСПРАВНОСТИ Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

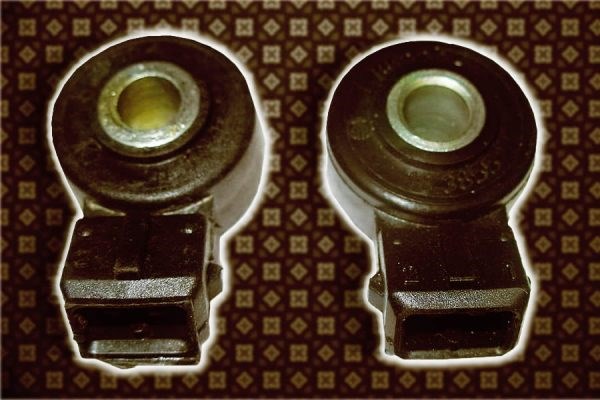

Устройство датчика детонации

Устройство широкополосного датчика детонации:

1. Контактные шайбы, являющиеся выводами для регистрации напряжения.
2. Пьезоэлемент.
3. Инерционная масса, воздействующая при вибрациях на чувствительный элемент.
4. Тарельчатая пружина, обеспечивающая прилегание инерционной массы к чувствительному элементу.
5. Болт крепления.
6. Корпус.
7. Электрический разъем.

Устройство ДД резонансного типа:

Читайте также: Онлайн проверка авто из Европы по VIN-коду: где и как узнать историю регистрации машины бесплатно?

• корпус с резьбой;
• пьезоэлектрический кристалл;
• пружина;
• шунтирующий резистор;
• электрический разъем;
• подвижная опора;
• резистор.

Датчик детонации двигателя стоит непосредственно в блоке, вблизи одного из цилиндров. На V-образных моторах датчиков будет как минимум 2 – по одному на каждую ГБЦ соответственно.

Какой ремонт может исправить ошибку P0328?

• Ошибка 0326 – превышение допустимого уровня сигнала ДД.
• Ошибка 0327 – уровень сигнала слишком низкий;
• Ошибка 0325 – обрыв в цепи ДД.

Дополнительные комментарии для устранения ошибки P0328 Внутри ДД имеется пьезоэлемент, способный преобразовывать акустические сигналы определённого спектра и уровня в электрические.

Каковы симптомы ошибки P0328?

• Загорание индикатора Check Engine на приборной панели автомобиля
• Падение мощности и неустойчивая работа двигателя
• Наличие свистящего шума во время работы двигателя на более высоких оборотах, а также перегрев двигателя

При диагностировании данного кода ошибки механик выполнит следующее:

• Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
• Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0328 снова
• Выяснит, не издает ли двигатель сильный шум во время работы
• Осмотрит датчик детонации на наличие повреждений
• Проверит систему охлаждения, а также двигатель на наличие повреждений
• Проверит октановое число топлива, а также топливную систему
• Проверит напряжение датчика детонации
• Проверит температуру охлаждающей жидкости двигателя и давление топлива
• Проверит ECM в соответствии с процедурой, установленной производителем

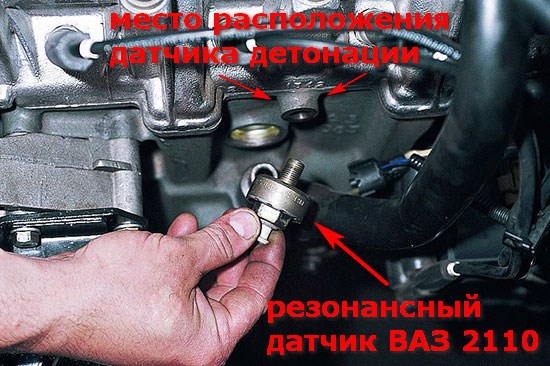

Где находится датчик детонации Ваз 2114

Рекомендую посмотреть видео о том как проверить датчик детонации дома:

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Именно на основании полученных с датчика значений выполняется корректировка бортовым компьютером параметров работы двигателя, и если датчик детонации оказался неисправен, то нормализовать работу мотора часто не представляется возможным. Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Где находится ДД? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как работает датчик детонации

• Двигатель теряет мощность.
• Падает потенциал разгона.
• Расход топлива увеличился.
• Загорелся ЧЕК на панели приборов.
• Дымный выхлоп.
• Наличие детонации.
• Двигатель начал троить.

Как определить неисправность датчика детонации Двигатель 16 клапанов
Инструменты используем те же что и в первом случае. Прибавляется лишь необходимость снятия защиты ДВС и обеспечения удобного положения и доступа под днищем автомобиля. Для этого можно поместить авто на эстакаде или ремонтной яме. Процесс снятия и установки аналогичен первому примеру.

Как проверить датчик детонации

Зная устройство и принцип работы ДД, проверить его можно достаточно простыми способами, как снимая с двигателя, так и по месту, в том числе и непосредственно на заведённом моторе.

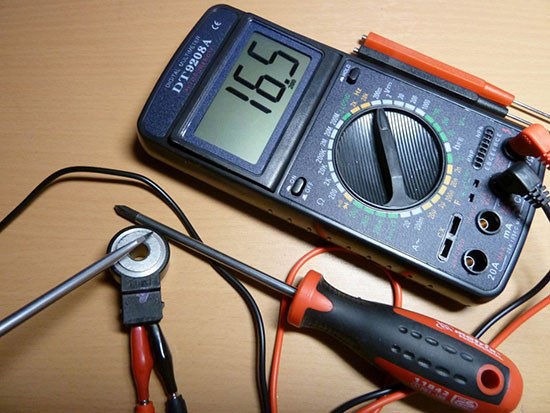

Измерение напряжения

К снятому с блока цилиндров датчику подключается мультиметр в режиме измерения напряжения. Аккуратно изгибая корпус ДД через вставленную в отверстие втулки отвёртку можно проследить за реакцией встроенного пьезоэлектрического кристалла на деформирующие усилие.

Появление напряжения на разъёме и его величина порядка двух-трёх десятков милливольт приблизительно указывает на исправность пьезогенератора прибора и его способность вырабатывать сигнал в ответ на механическое воздействие.

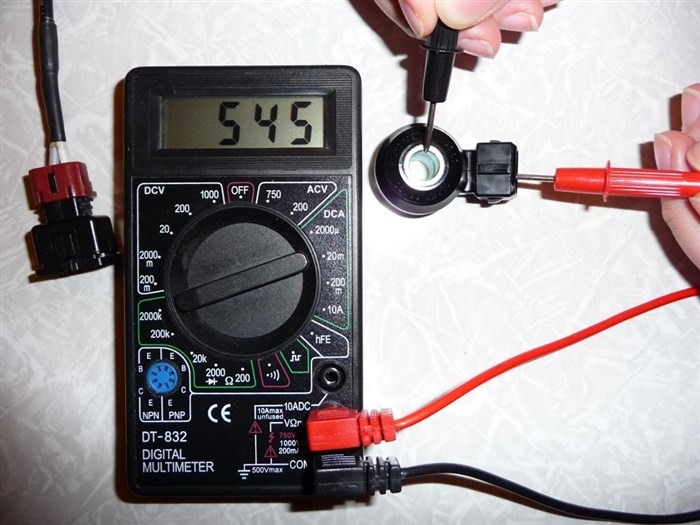

Измерение сопротивления

Некоторые датчики содержат встроенный резистор, подключённый по типу шунта. Его величина составляет порядок десятков или сотен кОм. Обрыв или короткое замыкание цепи внутри корпуса можно зафиксировать подключением того же мультиметра в режиме измерения сопротивления.

Прибор должен показать номинал шунтирующего резистора, поскольку сам пьезокристалл имеет практически бесконечно большое сопротивление, обычным мультиметром не измеряемое. При этом показания прибора также будут зависеть от механического воздействия на кристалл из-за генерации напряжения, искажающего показания омметра.

Проверка датчика на разъеме ЭБУ

Определив по электрической схеме автомобиля нужный контакт разъёма контроллера ЭБУ, состояние датчика можно проверить более полно, с включением подводящих цепей проводки.

На снятом разъёме проводятся те же измерения, что описаны выше, отличием будет только одновременная проверка исправности кабеля. Изгибая и подёргивая провода убеждаются в отсутствии блуждающей неисправности, когда контакт появляется и пропадает от механических вибраций. Этим особенно страдают корродирующие места заделки проводов в наконечники разъёмов.

При подсоединённом ЭБУ и включённом зажигании можно проверить наличие опорного напряжения на датчике и правильность его деления внешним и встроенным резисторами, если это предусмотрено схемой конкретного автомобиля.

Обычно опора +5 Вольт делится примерно пополам и на фоне этой постоянной составляющей генерируется переменный сигнал.

Проверка осциллографом

Наиболее точный и полный приборный способ потребует использования запоминающего автомобильного цифрового осциллографа или осциллографической приставки к диагностическому компьютеру.

При ударах по корпусу ДД на экране будет видно, насколько пьезоэлемент способен генерировать крутые фронты сигнала детонации, правильно ли работает сейсмо масса датчика, не допуская посторонних затухающих колебаний, достаточна ли амплитуда выходного сигнала.

Диагностика датчика детонации

Сигнал ЭБУ о неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Многие автомобилисты просто сбрасывают клемму минус , чтобы обнулить показания электронного блока управления, но стоит разбираться в самых причинах появления эффект и устранять их. В настоящий момент версию с двумя педалями у марки Datsun имеет только хэтчбек mi-DO, но на неё приходится примерно половина продаж пятидверки. Проверка осциллографом По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Наиболее распространенные неисправности

Где находится?

Для диагностики датчика детонации его демонтируют с двигателя и подключают к нему вольтметр с пределом измерений до 200 мВ.
