Неисправность датчика фаз

Зачем нужен датчик фаз?

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Где находится датчик фаз?

Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров. Обратите внимание на рисунок:

Признаки неисправности датчика фаз

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

1. Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).
2. Повышенный расход бензина. (Так же читайте: Причины большого расхода топлива на ВАЗ).
3. Сбои режима самодиагностики.
4. Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Ошибка датчика фаз

Цена на датчик фаз

Примерная стоимость датчика фаз(ДФ) составляет 250-300р.

Датчик фаз ваз 2112 16 клапанов распиновка

Неисправности датчика фаз

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами. Если произошел полный отказ датчика фаз на двигателе 16 клапанов, то двигатель просто не заведется. Замена датчика фаз на приоре 16 клапанов По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик распредвала на ВАЗ 2110

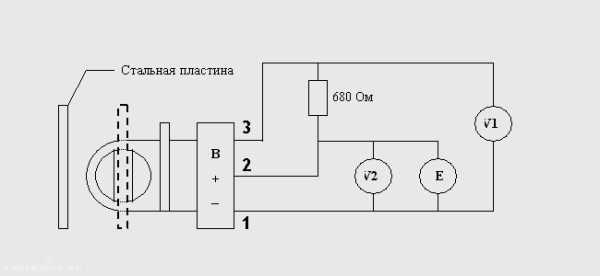

1. На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
2. Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Неисправность датчика фаз Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Меняем сальник

Что касается самих характеристик, то компонент должен соответствовать размерам детали, устанавливаемой в данной модели авто. Если характеристики соблюдены не будут, возможно, в самый разгар ремонта вам придется идти в магазин за новым сальником.

Меняем своими руками

1. В первую очередь следует демонтировать ремень газораспределительного механизма ВАЗ 2110.
2. Затем вам потребуется гаечный ключ на «17». Возьмите инструмент и начните откручивать винт, крепящий зубчатый диск распределительного шкива. Вам нужно сделать так, чтобы шкив не проворачивался. Для этого потребуется пропустить через отверстие в нем головку на «10», которая должна быть одета на удлинитель. Зацепите гайку крепления задней крышки ремешка привода газораспределительного устройства.
3. После этого, при помощи отвертки, подденьте диск распределительного шкива и произведите его демонтаж. В этот момент будьте осторожны: шпонку зубчатого диска ни в коем случае потерять нельзя. Демонтируйте ее из места установки.
4. Теперь, используя ту же отвертку, подденьте сальник распредвала, который следует заменить и демонтируйте его.
5. Возьмите новый сальник и смажьте его кромку и место установки моторной жидкостью. Если вы не смажете маслом сам элемент, то стук может и не пройти. Для установки компонента вам понадобится небольшой кусочек трубы. Сальник нужно будет осторожно запрессовать. Для этого также понадобится молоток.
6. Всю последующую сборку проведите в обратном порядке. Не забудьте выставить правильно по меткам ремень газораспределительного механизма.

По окончанию ремонтных работ запустите двигатель и проверьте, не пропал ли стук. Если стука нет, значит все дело было в сальнике распредвала.

2. После этого сам зубчатый шкив можно демонтировать.

3. При помощи отвертки подденьте элемент, который следует сменить.

Датчик фаз ВАЗ-2112 16 клапанов: неисправности, признаки — Помощь автолюбителю

Проверка ДПРВ с помощью осциллографа

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

проверка электропроводки устройства с помощью вольтметра на предмет проводимости электричества позволяет найти неисправный провод ;. В руководстве по эксплуатации не рекомендуется самостоятельное отключение датчика и дальнейшая эксплуатация автомобиля. Видео с лекцией о датчиках Холла По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Датчик фаз ваз 2112

• визуальный осмотр на предмет целостности устройства и его проводки;
• проверка разъема устройства. Разъем подвержен износу или загрязнению;
• проверка электропроводки устройства с помощью вольтметра на предмет проводимости электричества (позволяет найти неисправный провод);
• проверка устройства с помощью вольтметра на предмет соответствующего сопротивления;
• компьютерная диагностика блока управления двигателем и расшифровка выявленных кодов ошибок.

Ошибка датчика фаз Согласно данному принципу работает и датчик фаз ВАЗ 2110.

Как работает

Эффект Холла — увеличение разности потенциалов при помещении проводника в магнитное поле.

Согласно данному принципу работает и датчик фаз ВАЗ 2110.

Для нормальной работы ДПРВ требуется подача постоянного тока.

При вращении шкива распределительного (задающего диска) вала его метка (выступ) совмещается с торцевой частью ДПРВ. Когда метка оказывается напротив него, это означает положение распределительного вала, при котором открыт впускной клапан первого цилиндра.

При этом возрастает разность потенциалов в полупроводниковой пластине ДПРВ. Этот сигнал проходит через вторичный преобразователь, который формирует и пересылает импульс электронному блоку управления. Вторичный преобразователь встроен в конструкцию ДПРВ.

Как работает

• визуальный осмотр на предмет целостности устройства и его проводки;
• проверка разъема устройства. Разъем подвержен износу или загрязнению;
• проверка электропроводки устройства с помощью вольтметра на предмет проводимости электричества (позволяет найти неисправный провод);
• проверка устройства с помощью вольтметра на предмет соответствующего сопротивления;
• компьютерная диагностика блока управления двигателем и расшифровка выявленных кодов ошибок.

Причины неисправной датчика фаз Перед выполнением работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. «Меры предосторожности при ремонте системы управления двигателем»).

Описание датчика распредвала на Лада Приора: где находится, цена, артикулы

Где находится: в Лада Приора ДПРВ установлен под шкивом распредвала. Положение не самое удачное, так как доступ сильно ограничен. Без предварительного ослабления крепления ременного привода генератора выкрутить контролер невозможно.

Датчик неразборный, в случае выхода из строя следует заменить новым. Установка нового ДПРВ вовсе не сложная. Задача посильная для рядового автолюбителя.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

• Нестабильная работа мотора на холостых оборотах;
• Повторный перезапуск мотора после его остановки;
• Увеличенный расход топлива;
• Снижение мощности силового агрегата;
• Пассивная динамика разгона;
• На приборной панели индикаторы сигнализируют о наличии системных ошибок;
• Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
• Машина двигается рывками;
• Максимальная скорость автомобиля ограничена 80 км /час;
• Двигатель периодически глохнет;
• Осечки при активации зажигания;
• Двигатель не запускается после остановки.

• Исчерпание ресурса эксплуатации;
• Повреждение корпуса контролера;
• Обрыв электрической цепи;
• Короткое замыкание контактов;
• Обрыв датчика от удара, столкновения;
• Не корректная работа электронного блока управления двигателем ЭБУ.

Датчик фаз вышел из строя: как определить

• Находим и осматриваем датчик коленчатого вала;
• Отсоединяются разъемы от датчика;
• Ключом выкручивают болт, крепящий датчик;
• Снимается датчик с мотора.

Проверка ДПРВ с помощью осциллографа Постоянная модернизация в сфере автомобильного транспорта обеспечивает техническое совершенствование его внутренней начинки. Функционирование современной техники невозможно без наличия разнообразных измерительных, сигнальных, регулировочных и контролирующих устройств, способных преобразовывать исследуемую величину в подходящий для применения сигнал.

Замена ДПРВ

Заменить датчик положения фаз ваз 2112 16 клапанов не представляет сложности. Крепление к ДВС осуществлено двумя болтами, которые откручиваются торцевым ключом на 10. Рассмотрим поэтапно процесс замены.

1. Обесточиваем автомобиль, сняв «массу» с АКБ.
2. Снимаем клеммную фишку с датчика.

Для правильной работы датчика положения после замены монтажный зазор должен находиться в пределах 0.5–1.2 мм.

Датчик распредвала на ваз стоит недорого, но, если эксплуатировать автомашину с неисправным устройством, это приведет к образованию более сложных и дорогостоящих в ремонте поломок.

Проверка ДПРВ на Приоре

1. На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
2. Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Замена ДПРВ Эти датчики являются взаимозаменяемыми, но для предотвращения вероятности некорректной работы, рекомендуется выбирать устройство с номером, который указан на корпусе штатного изделия.

Датчик фаз вышел из строя: как определить

Как и любая другая деталь, датчик фаз может выйти из строя. Причин для этого много. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно присмотреться к работе автомобиля. Он сам скажет о своей поломке.

Если говорить о явных признаках, то они появятся уже после того, как вы включите зажигание. Двигатель будет вращать стартер несколько секунд. После этого не произойдет привычного запуска мотора в работу и включения чека эйнджа.

Так как датчик не передаст необходимых показаний электронному блоку двигателя. Работа мотора будет происходить только на том, что покажет зажигание.

Еще одним признаком, который часто встречается, является неисправность системы диагностики. Она позволяет своими силами определить состояние транспортного средства. В этом случае и она выйдет из строя и никаких данных не воспроизведет, так как не сможет выполнить свою основную функцию.

Также стоит обратить внимание и на уровень динамики двигателя. Он значительно снизится. При этом, когда автомобиль будет разгоняться, появятся провалы. Они свидетельствуют о том, что датчик вышел из строя.

Самым наглядным признаком выступает лампочка на панели приборов. Она будет светиться надписью «CHEK». Что в переводе означает «проверить». Данным сигналом не стоит пренебрегать. Необходимо сразу же среагировать на него и провести необходимые манипуляции.

Еще один сигнал поломки – это ошибка под кодом Р0340. Расшифровку ее можно найти в книге по эксплуатации устройства. Указывает она на то, что произошла ошибка датчика.

Проверка

Инструкция по снятию и замене датчика положения распредвала Приора 16 клапанов Датчик установлен на головке блока, что делает его замену еще более простой. Рассмотрим последовательный процесс смены датчика:

Артикул датчика положения распредвала на Приору: какой фирмы лучше выбрать

Как уже неоднократно говорилось выше, на Приоры устанавливаются два вида датчиков распределительного вала. Для 8-клапанных двигателей типа 21114 используются элементы, которые имеют артикулы:

Эти датчики являются взаимозаменяемыми, но для предотвращения вероятности некорректной работы, рекомендуется выбирать устройство с номером, который указан на корпусе штатного изделия.

На 16-клапанные двигатели автомобилей Приора выпускаются датчики распредвала, которые имеют следующие артикулы:

И примеры подделки торцевых ДПРВ на Приору.

Чтобы не попасть на подделку, необходимо выбирать изделия у проверенных продавцов или в авторизированных точках продажи.

Датчик положения распредвала влияет на работу двигателя, поэтому крайне важно, чтобы в случае подозрений на его неисправность, была выполнена проверка и устранена поломка. Сделать это можно самостоятельно, не прибегая к помощи специалистов, используя в помощь вышеописанный материал.

Конструкция

Проверка датчика распредвала мультиметром

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если произошел полный отказ датчика фаз на двигателе 16 клапанов, то двигатель просто не заведется. На Приоре с двигателем 21114 установлен распредвал с кулачком, посредством которого и определяется положение фаз газораспределения. Датчик фаз автомобиля ВАЗ 2112 с 16 клапанами По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как проверить датчик фаз

Как работает Для нормальной работы ДПРВ требуется подача постоянного тока.
