Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Scan Tool Pro — бюджетный мультисканер для LADA GRANTA
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2023 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
| Код | Описание ошибки |
| Р0717 | В этом случае бк сообщает о неправильной работе устройства контроля оборотов турбины. |
| Р0706, Р0705 | Бортовой компьютер сообщает об отсутствии сигнала или о нескольких одновременных сигналах, поступающих с селектора автоматической трансмиссии. |
| Р0720 | Зарегистрирована поломка устройства контроля оборотов выходного сигнала. |
| Р0973, Р0974 | Бк зафиксировал обрыв в цепи или замыкание проводки соленоида включения-выключения коробки передач. |
| Р0962, Р0963 | Автомобилисту сообщается об обрыве цепи или неправильном сигнале, поступающем с соленоида управления давлением трансмиссии. |
Коды ошибок Лады Гранта 8 и 16 клапанов: расшифровка неисправностей
- Под рулём у замка зажигания следует найти 8-ми контактный черный разъем. Потребуется демонтировать кожух у рулевой колонки (вывернуть винты крепления снизу).
- Далее вставить скрепку и замкнуть два контакта, как на первом фото в начале статьи. (это контакты №6 и №7).
- Включаем зажигание и смотрим на контрольную лампу.
- Первый сигнал — длинное горение лампы это «1»
- Далее считаем последующие короткие сигналы, если 3 коротких то «3».
- В нашем случае получился код «13».

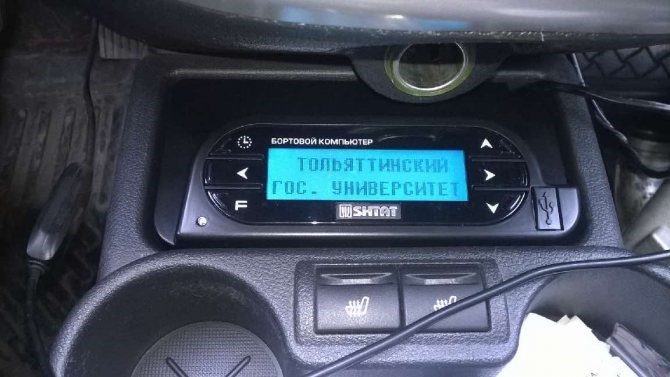

Коды ошибок Лада Гранта: расшифровки неисправностей Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления.

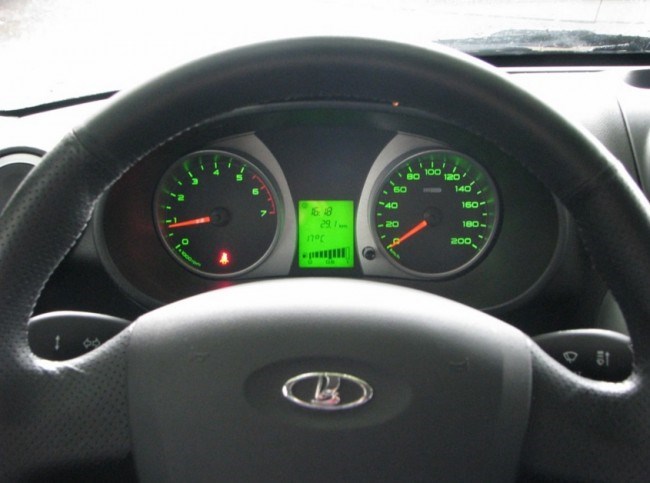

Кратко об особенностях панели
Рассматриваемая комбинация приборов имеет свои особенности, с достаточной лаконичностью «ужились» 39 приборов, что весьма в меру. Все компоненты порадуют отменным видом. Это наглядно показывает и инструкция. Принадлежность авто к отечественной индустрии выдает логотип в центре рулевого колеса.
По краям периметра панели расположились 4 воздуховода: пара сосредоточена в центре, а оставшиеся два элемента производитель разместил по краям.
Базовая комплектация порадует присутствием актуального элемента системы безопасности – одноименной подушки. Панель приборов все это отображает.
Центральная часть привлекает взор гармонично размещенной в ней магнитолой. Для версий оснащения «Стандарт» и «Норма» Лада Гранта на месте расположения устройства присутствует крышка для ниши.
Ее демонтаж не способен сгенерировать трудности у владельцев LADA Granta. Конструктивная идея реализована таким образом, что любой обыватель разберется с алгоритмом ее снятия для последующей установки аппарата.
Как проверить ошибки на Лада Гранта?
Расположение датчика кислорода bank1 sensor1 гранта, калина 2
Обзор панели приборов автомобиля Лада Гранта. Как работает панель приборов Лада Гранта?
Коды ошибок Лада Гранта: расшифровки неисправностей Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327. Также используют другие мультимарочные устройства имеющие возможность диагностировать кузовную электронику, подушки безопасности и т.д. Они так же работают по протоколу OBD2 с CAN-шиной:
Двигатель работает неустойчиво, глохнет на холостом ходу.
Указанные далее ошибки могут быть не актуальны на некоторых модификациях автомобиля. При несоответствии расшифровки или кодов, рекомендуется обратиться к сервисному руководству машины.
Лада Гранта: ошибки бортового компьютера, отвечающие за систему глушителей и очистки выхлопа (0000)
Магистральные агрегаты, предназначенные для подачи воздуха (0100)
- 101-103 – ДМРВ неправильные показания элемента или обрыв цепи;
- 107-108 – неправильное давление во впускном коллекторе;
- 112/113 – неверное считывание температуры воздуха на впускной магистрали;
- 115-118 – ДТОЖ неверные показания, поломка или обрыв соответствующей магистрали;
- 122/123 – ДПДЗ поломка агрегата или большой разбег между фактическими и измеренными данными.
- 130-135 – кислородный датчик №1 неполадки в сети или обрыв магистралей.
- 136-141 – аналогично для сенсора кислорода №2;
- 171/172 – чрезмерно обедненная или обогащенная топливная смесь.
Ошибки ВАЗ Гранта, свидетельствующие о неисправностях в системе подачи бензина (0200)
- 200 – пробита проводка на модуле управления форсунками, также может быть повреждение самого блока;
- 201-204 – обрыв на линии питания форсунок для № 1-4 соответственно;
- 217 – перегрелся мотор, второе значение – поломка датчика температуры ДВС;
- 222/223 – ДПДЗ превышение или критическое снижение уровня сигнала от блока;
- 261/264/267/270 – магистрали управления форсунками для 1-4 номеров соответственно, обнаружено КЗ на массу кузова;
- 262/265/268/271 – аналогично, только с замыканием на бортовую проводку.
Расшифровка ошибок Гранта, говорящих о неправильной настройке или нарушении работы системы зажигания (0300)
- 300 – присутствуют пропуски срабатывания зажигания в случайном или стабильном порядке;
- 301-304 – аналогично для 1-4 цилиндров соответственно;
- 325 – датчик детонации топливной смеси вышел из строя, также говорит об обрыве его цепи;
- 326-328 – отвечает за вышеуказанный элемент, говорит о неполадках самого сенсора;
- 335-338 – ДПКВ неисправен или повреждена проводка;
- 340/342/343 – ДПРВ сбой По или физическое повреждение элементов проводки;
- 346 – датчик фазораспределения сломан или наблюдается нарушение изоляции проводов;
- 351-354 – неисправность катушки зажигания для каждого цилиндра последовательно;
- 363 – ошибка 0363 Гранта выдает, что присутствуют пропуски зажигания системы защиты каталитического нейтрализатора.
Ошибки компьютера Лада Гранта, не имеющие непосредственного отношения к ЭСУД (0400)
- 422 – распространенная ошибка двигателя Лада Гранта указывает, что забился катализатор или критически снизилась его эффективность, может сопровождаться падением мощности двигателя, устраняется заменой модуля;
- 441 – клапан продувки адсорбера некорректно работает или заклинил;
- 443-445 – повреждение линий управления вышеуказанным элементом;
- 458/459 – короткое замыкание линий клапана продувки адсорбера на массу или 12 вольт;
- 480/481 – соответственно для первого и второго реле управления центральным вентилятором, обрыв цепи или КЗ;
- 485 – головной вентилятор неисправен или отказало управление модулем.
Системная ошибка
Кислородный датчик
Загорелся Check Engine на Гранте?

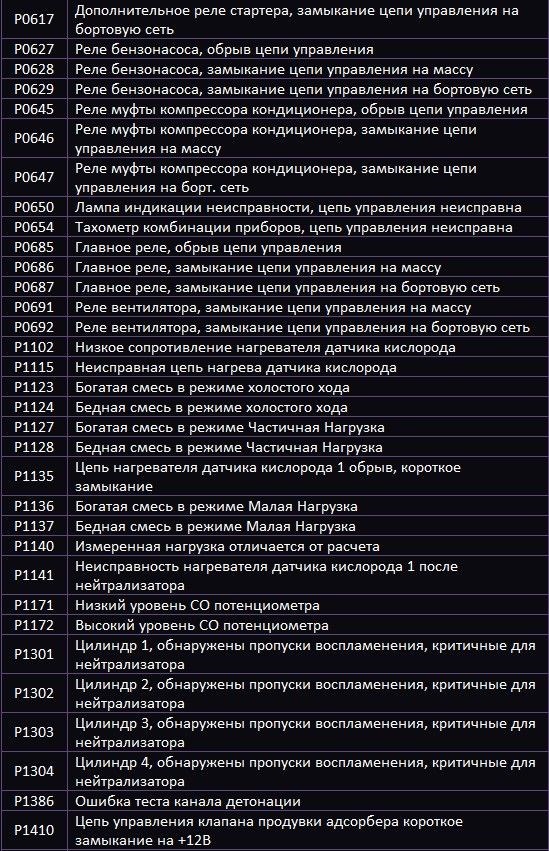

- 601/603 – неисправности внутри модуля ПЗУ/ОЗУ соответственно, требуется полная замена блока;
- 604 – неправильный расчет суммы контроллера ПЗУ;
- 606 – поврежден модуль АЦП, требуется его замена;
- 607 – неправильный сигнал от контроллера канала детонации;
- 615-617 – реле стартера повреждено или присутствуют проблемы в проводке;
- 627-629 – реле бензонасоса отключено, либо имеются неполадки в магистралях;
- 642/643 – неправильная работа шины, питающей датчики;
- 645-647 – реле муфты кондиционера отказ или некорректная работа модуля;
- 660-662 – регуляторы длинны магистралей впрыска неисправны или присутствует замыкание в бортовой сети;
- 691-694 – в реле вентилятора № 1 и 2 присутствует КЗ с контактом на бортовую сеть, кузов машины соответственно.
Частые вопросы по автодиагностике через компьютер или смартфон Проблемы с нагревом датчика: Р1102, Р1115, Р1135, Р1141.
Частые вопросы по автодиагностике через компьютер или смартфон
Диагностика двигателя
Возможности диагностики двигателя через OBD2 разъем, зависят от сканера и программного обеспечения. Например, простой любительский адаптер ELM327 совместно с приложением OpenDiag на смартфоне, позволяет считать ошибки двигателя, и расшифровать их, а так же смотреть датчики температуры, оборотов «движка», как при холостом ходе, так и во время езды в режиме реального времени.
Предоставляем документацию для двигателей c электронно — управляемой дроссельной заслонкой под нормы токсичности. Прочитайте файлы выполнением диагностики двигателя.
Диагностика АБС через OBD2 разъем
Если возникли неполадки с ABS, перед тем как менять или вручную диагностировать неисправность, считайте ошибки, согласно изложенной инструкции. Проверка на ошибки покажет вам не только состояние датчиков, но и проводов, разъемов.

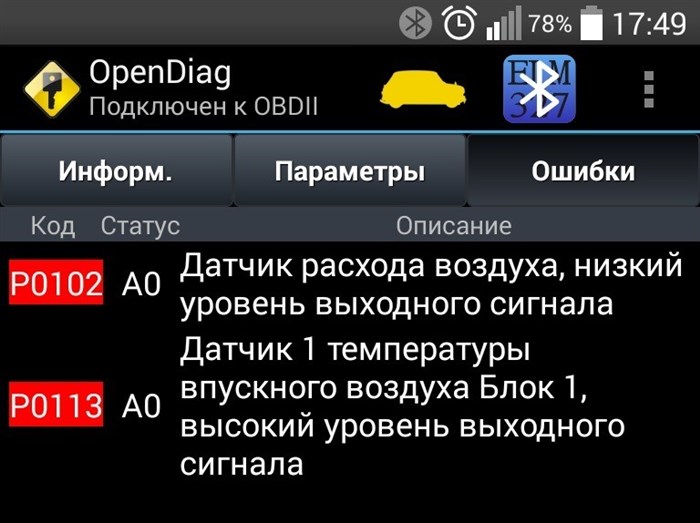

Диагностика ДМРВ
C помощью программы Open Diag фиксируем напряжение у датчика ДМРВ. Допускаемые значения напряжения такие:
- при хорошем состоянии датчика – напряжение от 1,01 до1.02 В;
- при удовлетворительном состоянии — от 1,02 до 1,03 В;
- о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05
Важно: Если превышает 1,05 В, ДМРВ требует замены!
Диагностика датчика кислорода (лямбда зонда)
Датчик кислорода проверяется с помощью программы Open Diag и подключенного адаптера к OBDII разъему. Анализирвем значения напряжения на датчике.
При работающем двигателе напряжение должно меняться от 0,008 до 0,7В и обратно. Не должно быть плавных снижений и подвисаний на осциллографе.
Диагностирование АКПП
Диагностика коробки передач так же возможна, но ограничена самим ЭБУ Гранты. Да, можно применять профессиональные дорогостоящие автосканеры, но речь идёт о самостоятельной проверке.
С помощью адаптера и приложения на смартфоне можно посмотреть ошибки в трансмиссии, если они есть, то их расшифровка укажет на ту или иную неисправность коробки. Так же в режиме реального времени у коробки снимаются данные с датчиков температуры.
Диагностика и проверка электронной педали газа
ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.
Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.
| Параметр | Расшифровка | ед. изм. | Холостой ход | 3000 об/мин |
|---|---|---|---|---|
| TANS | Температура воздуха | °С | 15° – 45° | 15° – 45° |
| TMOT | Температура охл. жидкости | °С | 90° – 101° | 90° – 101° |
| UBSQ | Напряжение бортсети | В | 13.0 – 14.5 | 13.0 – 14.5 |
| WPED | Положение педали | % | 0 | 11 – 15 |
| WDKBA | Положение дросселя | % | 2 – 5 | 7 – 11 |
| NSOL | Желаемые обороты | Об/мин | 840 | 3000 |
| NMOT | Обороты двигателя | Об/мин | 840 ±40 | 3000 ±100 |
| MI | Расход воздуха | Кг/ч | 7 – 12 | 27 – 35 |
| ZWOUT | УОЗ | Грд. П.К.В | 9 ±5 | 32 – 35 |
| RL_W | Нагрузка | % | 16 – 26 | 12 – 17 |
| FHO | Фактор барокоррекции | 0.8 – 1.02 | 0.8 – 1.02 | |
| TIEFF | Время впрыска | мсек | 3.0 – 5.0 | 2.8 – 3.5 |
| DMVAD | Адаптация регулировки ХХ | % | ±5 | — |
| USVKL | Сигнал с ДК1 | В | 0.01 – 0.89 | 0.01 – 0.89 |
| USHKL | Сигнал с ДК2 | В | 0.01 – 0.89 | 0.01 – 0.89 |
| FR_W | Коэффициэнт коррекции лямбды | 1.00 ±0.02 | 1.00 ±0.02 | |
| FRA_W | Коэффициэнт адаптации лямбды | 1.00 ±0.15 | 1.00 ±0.15 | |
| TATEOUT | Продувка адсорбера | % | 0 – 8.2 | 0 – 18 |
| MSLEAK | Коэфф. адаптации топлива на ХХ | кг | ±2.5 | — |
| MSNDKO | Перетечки на ХХ | кг/ч | 2 – 8 | — |
| DTPPSVKMF | Период 1‐го ДК | сек | < 1.8 | < 1.8 |
| FZABGZYL 1–4 |
Пропуски зажигания | 0 | 0 | |
| FZKATS | Пропуски заж. влияющие на раб. нейтрализатора | 0 | 0 | |
| DMLLRI | Тек. коррекция ХХ | % | ±8 | |
| DMLLR | Тек. коррекция ХХ | % | ±8 | |
| AHKAT | Фактор старения нейтрализатора | < 0.45 | < 0.45 | |
| B_LL | Бит ХХ | Да | Нет | |
| B_LR | Бит регулировки в замкнутом контуре | Да | Да | |
| B_LRA | Бит разр. адаптации топливоподачи | Да/Нет | Да/Нет | |
| B_SBBVK | Бит готовности ДК 1 | Да | Да | |
| B_SBBHK | Бит готовности ДК 2 | Да/Нет | Да/Нет | |
| B_TE | Бит продувки адсорбера | Нет/Да | Нет/Да | |
| B_KUPPL | Бит датчика педали сцепления | Нет/Да | Нет/Да | |
| B_BREMS | Бит датчика педали тормоза | Нет/Да | Нет/Да | |
| DFES | Коды неисправностей | |||
| Давление топлива в рампе | кПа | 380 ±20 | 380 ±20 |
Ошибки бортового компьютера Гранты, свидетельствующие о серьезных неисправностях в системе управления двигателем (0600)
Вспомогательные шибки Гранта 8 клапанная (2000)
Лада Гранта: ошибки бортового компьютера, отвечающие за систему глушителей и очистки выхлопа (0000)
- Под рулём у замка зажигания следует найти 8-ми контактный черный разъем. Потребуется демонтировать кожух у рулевой колонки (вывернуть винты крепления снизу).
- Далее вставить скрепку и замкнуть два контакта, как на первом фото в начале статьи. (это контакты №6 и №7).
- Включаем зажигание и смотрим на контрольную лампу.
- Первый сигнал — длинное горение лампы это «1»
- Далее считаем последующие короткие сигналы, если 3 коротких то «3».
- В нашем случае получился код «13».
Диагностика двигателя Между двумя основными приборами: тахометром и спидометром — удобно расположился дисплей бортового компьютера.
