Модуль зажигания ВАЗ 2114, 2115

Рассмотрены следующие модели автомобилей:

• Что такое модуль зажигания;
• Назначение;
• Принцип работы модуля зажигания ВАЗ 2114, 2115;
• Место установки модуля зажигания ВАЗ 2114, 2115;
• Обозначение;
• Каталожный номер модуля зажигания ВАЗ 2114, 2115;
• Устройство модуля зажигания;
• Технические характеристики модуля зажигания ВАЗ 2114 модели 2112-3705010-03 (042.3705);
• Аналоги модуля зажигания ВАЗ 2114, 2115;
• Распиновка модуля зажигания ВАЗ 2114, 2115;
• Крепеж модуля зажигания ВАЗ 2114, 2115;
• Электрическая схема подключения модуля зажигания ВАЗ 2114, 2115 модели 2112-3705010-01 и 2112-3705010-02;
• Электрическая схема управления двигателем 2111 (l,5i) с модулем зажигания 2112-3705010-01, 2112-3705010-02;
• Соединительные провода модуля зажигания ВАЗ 2114, 2115 с контроллером;
• Неисправности модуля зажигания ВАЗ 2114, 2115;
• Проверка модуля зажигания ВАЗ 2114, 2115;
• Замена модуля зажигания ВАЗ 2114, 2115/

Признаки неисправности модуля зажигания ВАЗ 2114

1. Напряжение бортсети автомобиля поступает с аккумуляторной батареи на контакт «D» (см. эл. схему подключения) модуля зажигания.
2. Цепь соединения с массой идет с торца крышки головки цилиндров на контакт «С» модуля зажигания.
3. Контроллер формирует сигнал управления зажиганием на контакт «В» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1 — 4.
4. Контроллер формирует сигнал управления зажиганием на контакт «А» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2 — 3.

Модуль зажигания Ваз 2114 – принцип работы, возможные неисправности и замена » АвтоРемонт »: интернет-журнал про автомобили Нужно помнить о том, что сбои в работе могут быть спровоцированы и неисправностью датчиков, поэтому их также стоит проверять при возникновении проблем. Чтобы снизить вероятность поломок, нужно вовремя менять расходники – свечи и высоковольтные провода, а также хотя бы раз в год осматривать все контакты.

Схема правильного подключения проводов к модулю зажигания

Схема указана для установленной на автомобиле катушки.

Если после проверки проблем не выявлено, стоит задумать о замене катушки или проводов. Желательно поменять и то и другое.

Стоимость ПВН в зависимости от производителя составляет от 300 до 600 рублей за комплект. Наиболее популярные производители:

Стоимость катушки зажигания от 1300 до 2500 рублей. Модули следующих фирм можно найти в магазинах:

При выборе модуля следует обращать внимания не только на производителя, но и на саму катушку, она бывает старого и нового образца. Поэтому лучше демонтировать свою и принести в магазин.

Модуль зажигания 2114, 2115 | Модуль зажигания ваз 2114, 2115

Обозначение

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Подключение модуля зажигания ВАЗ 2114, 2115 марки 2112-3705010-01, 2112-3705010-02 к системе зажигания производится четырехвыводной клемной колодкой, к которой подведены тонкие медные провода. Новое транспортное средство пока что не получило какого-либо названия, однако уже можно сделать первые выводы о его особенностях. Ошибки по пропускам воспламенения в 1, 2, 3 цилиндрах автомобиля ВАЗ 2114 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Замена катушки зажигания на ВАЗ 2114: Признаки неисправности и схема подключения модуля » НаДомкрат

• Пропала тяга двигателя – автомобиль “не тянет”

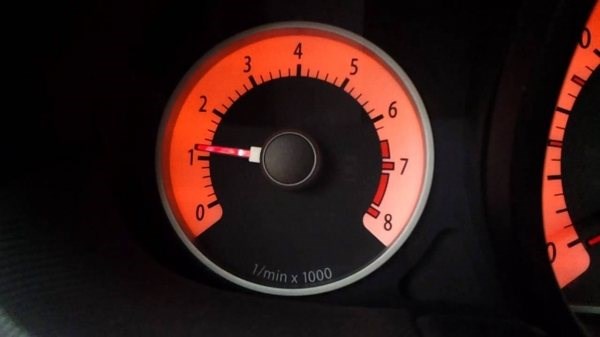

• Плавают обороты
• Двигатель “троит” то есть могут не работать один или два цилинда
• Провалы при ускорении

Модуль зажигания: признаки и причины неисправности, проверка, ремонт Блок зажигания управляется при помощи контролера, который в свою очередь получает информацию о состоянии автомобиля с различных датчиков (РХХ, ДМРВ и других). Так же контролер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечи. Работает модуль зажигания при температуре от -40°до +130°.

Основные неисправности

Вследствие большого накопленного опыта ремонта данной неисправности, можно выделить часто встречающиеся факторы, которые присущи для любых агрегатов. Распространенные причины, которые могут привести к пропускам в системе зажигания:

1. В первую очередь проблема может заключаться в свечах. Увеличенный или уменьшенный зазор, нагар. Свечи низкого качества. Свеча с нагаром
2. Проблема с проводкой. Механические повреждения. Замасленность контакта.
3. Повреждение непосредственно самого модуля либо катушки зажигания.
4. Вследствие некачественного горючего могут забиться форсунки.
5. Нарушена компрессия в цилиндре. Упала компрессия
6. Неверная регулировка газораспределительного механизма.
7. Подсос воздуха в топливную систему вследствие различных факторов. Повреждения впускного коллектора, износ колец форсунок.

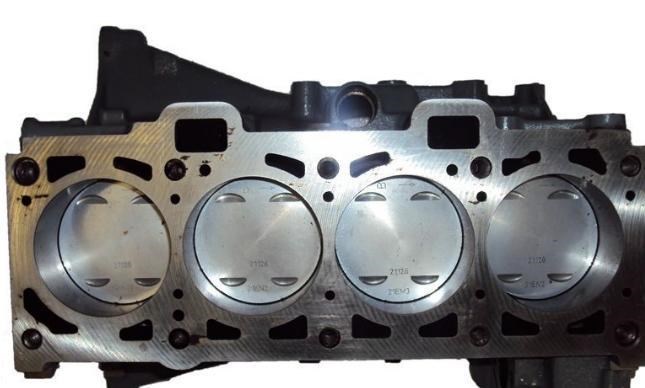

8. Уменьшился в силу разных причин зазор меж цилиндром и поршнем.

Это основные факторы, которые наиболее часто встречаются.

На автомобилях без компьютера, проверка и выявление причины происходит путем опробования различных вариантов.

После того как выявлена причина, переходим к ремонту. Для данных работ потребуется помощь мастера.

Читайте также: Как сделать диагностику АБС самому? Причины и виды неполадок в датчике ABS на автомобиле. Как в домашних условиях установить неполадки АБС (ABS) своими руками? Датчики автомобиля — проверяем работоспо

Крепеж модуля зажигания ВАЗ 2114, 2115

Распиновка модуля зажигания ВАЗ 2114, 2115

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Поводов для появления этой ситуации может быть несколько и они не зависят от типа двигателя будь то 1,5 л или 1,6 л. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей транзисторов, катушек. Возможные причины неисправности модуля зажигания По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

АвтоШкола

• Если расстояние в норме, проверить, что шкив коленвала не смещен.
• Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Как определяют неисправности на СТО

Наверное, нет таких водителей, в особенности с большим стажем вождения которым неизвестна такая проблема, как пропуски зажигания в 1 и 4 цилиндре ВАЗ 2114. Выражается это в том, что автомобиль дергается и не может тронуться с места. Одним словом, очень неприятная проблема.

Цена замены: сколько стоит новый модуль и какую модель нужно купить

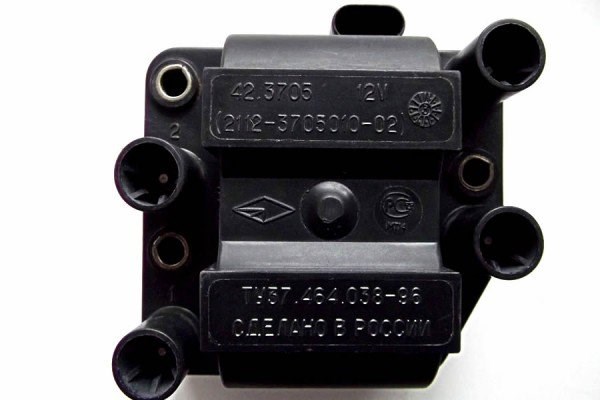

Для ВАЗ 2114 подходит модуль зажигания 43.3705, который также используется на моделях 2110, 1118, 2170, оснащаемых 8-клапанным впрысковым двигателем с электронной системой управления М7.9.7. Аналогами являются модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ. Стоимость покупки составляет от 600 до 900 рублей.

Для ВАЗ 2114 подходит модуль зажигания от ВАЗ 2110, ВАЗ 1118 и ВАЗ 2170

Как снять и порядок подключения:

1. Перед началом работ отключите на АКБ «минусовую» клемму или воспользуйтесь кнопкой отключения «массы».
2. Снимите наконечники со свечей зажигания.
3. Отогнув фиксатор, разъедините колодку низковольтных проводов модуля.
4. Отсоедините высоковольтные провода от разъемов на модуле.
5. Выверните два болта крепления к картеру двигателя, применив ключ на 13. Также ослабьте третий болт с головкой на 17.
6. Снимите модуль с кронштейном.
7. Открутите болты крепления к кронштейну. Они идут под шестигранник.
8. Установка модуля осуществляется в обратном порядке. При этом подключение высоковольтных проводов осуществляется в соответствии с номерами цилиндров, отлитыми на корпусе модуля. Аналогичные номера есть и на самих ВВ проводах.

Новое предложение: за дорожных хулиганов ответят родители

Chevrolet Niva подорожала, но стала безопаснее

Россияне не видят смысла в штрафе за опасную езду

Напомним, в 2015 году дополнить Правила дорожного движения термином «опасное вождение» поручил Дмитрий Медведев. При этом на сегодняшний момент общественности не представили не только официальную формулировку термина, но и не назвали, какими санкциями будет караться данное нарушение. Напомним, в качестве возможного наказания предлагаются 5 тысяч рублей штрафа, лишение прав .

Россияне: альтернативой такси станет аренда автомобилей

«Авто Mail.Ru» решил выяснить отношение россиян к этому явлению, опросив около 25 тысяч жителей городов-миллионников. Как оказалось, две трети респондентов верят, что потенциально каршеринг может стать альтернативой такси. При этом более половины автолюбителей не готовы променять личное авто на арендованное. Кстати, что такое каршеринг, знают более половины .

Доступные седаны с АКП: скоро появится еще один вариант

Об этом рассказал официальный представитель компании Datsun в России Дмитрий Бусуркин, сообщает Daily-Motor. В настоящий момент версию с двумя педалями у марки Datsun имеет только хэтчбек mi-DO, но на неё приходится примерно половина продаж пятидверки. Ранее в Datsun обещали начать продажи седана on-DO с АКП уже в начале 2016 года, но этим .

Маленькая Porsche Panamera: тесты уже начались (фото)

Назначение и принцип работы

• Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Необходимый инструмент Замер сопротивления на выводах модуля зажигания

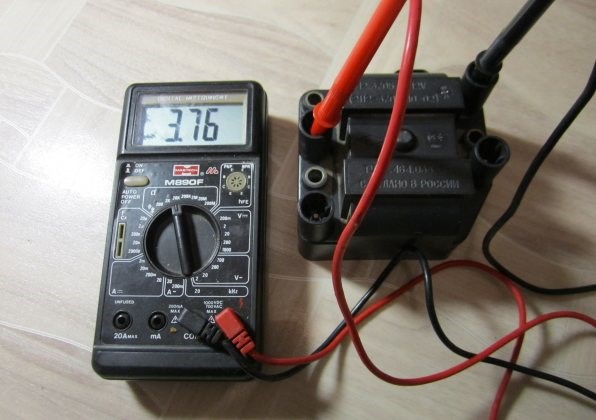

Проверка модуля зажигания мультитестером

Приобрести мультиметр можно в любом автомагазине. Он стоит недорого и пригодится для проверки всех электрических элементов автомобиля. Даже если нет опыта в подобных работах, можно следовать простой инструкции и без труда провести диагностику в гараже или прямо во дворе:

1. Чтобы проверить сам модуль зажигания, нужно проверить контакты, выходящие на высоковольтные провода. Для этого нужно выставить устройство в режим омметра и измерить показатели. Вначале сделать это на 1 и 4 цилиндрах, а потом на 2 и 3. Если все в порядке, показатели сопротивления ка каждом из выводов будут в диапазоне от 5,2 до 5,5 кОм. При разнице, превышающей 100 Ом можно с уверенность сказать, что проблема заключается во вторичной обмотке.
2. Также следует проверить контакты без использования каких-либо устройств. Для этого двигатель запускается, затем нужно открыть капот и слегка подергать корпус в разные стороны. Когда никаких изменений в работе не последовало – все в порядке: при появлении перебоев нужно проверять соединения. Если это ничего не дало, скорее всего, причина в самом модуле. Он не поддается ремонту, проще всего его заменить.

К сведению! Еще один вариант проверки работоспособности – заменить узел на другой от машины, в которой все работает хорошо. Когда у знакомых есть автомобиль с таким же модулем зажигания, то можно снять его и поставить себе, после чего проверить работу. Если все нормально, то можно не искать причины дальше.

При неисправностях заменить деталь не составит труда и своими силами. Для этого понадобится простейший набор инструмента и соблюдение простых рекомендаций:

1. Отсоединить минусовую клемму аккумулятора. Работать при подключенной АКБ нельзя!
2. Аккуратно отсоединить колодку с проводами. На разъеме есть фиксатор, который нужно отжать, а затем, покачивая, стянуть фишку. Если она никогда не снималась, может потребоваться значительное усилие, чтобы сорвать с места, потом все будет достаточно легко.
3. Аккуратно отсоединить высоковольтные провода от разъемов. Главное – запомнить порядок их расположения, чтобы не перепутать. Можно наклеить кусочки бумажного скотча и проставить номера. Если состояние проводов вызывает вопросы или они заменялись давно, желательно купить новый комплект и установить его.
4. Корпус крепится на трех шпильках. Нужно отвернуть гайки, которые фиксируют узел. Затем аккуратно стянуть его вверх. Новый модуль нужно установить на место и завернуть гайки, не прикладывая излишних усилий, чтобы не повредить пластик.
5. Установить высоковольтные провода. Для уверенности можно свериться с маркировкой: она должна быть на новом МЗ. Важно хорошо вставить концевики в соединение, чтобы они вошли до конца, а резиновое уплотнение прижалось к корпусу.

После окончания работ подключить клемму аккумулятора обратно. Запустить двигатель и убедиться, что все в порядке. Если проблема не ушла после проверки проводки и замены узла, нужно искать проблему среди датчиков, тут поможет диагностика, так как определить неисправность на глаз невозможно.

Видео «Наглядная инструкция по замене модуля своими руками»

1. Автомобиль должен быть заглушен, а зажигание выключено. В первую очередь отсоединить колодку проводов, отжав фиксатор отверткой или другим подходящим предметом. Она стягивается с умеренным усилием.
2. Один щуп устройства нужно прижать к контакту с маркировкой «А», второй пустить на массу (любой открытый металл на кузове машины). Главное, чтобы контакт был хорошим, иначе снять показания не получится.
3. Далее нужно попросить помощника, чтобы он запустил стартер на несколько секунд, машина не заведется со снятой колодкой, но показатели снять можно. Во время вращения стартера напряжение должно составлять 12 В, могут быть отклонения, но небольшие.
4. Другие контакты проверить таким же образом, поочередно меняя положение щупа с вольтметра. Масса может быть на одном месте.

Как проверить на исправность вводные провода • проверка свечей на искрение; • визуальный осмотр проводки; • измерение напряжения; • определение величины сопротивления.
