Генератор замыкает на корпус

Ю.Пластов
В системе электроснабжения автомобилей ВАЗ во время эксплуатации возникают различные неисправности, которые вызывают нарушения работы других систем электрооборудования. В данной статье рассмотрены основные неисправности электрогенераторов автомобилей ВАЗ.

Генератор автомобиля ВАЗ является трехфазным генератором переменного тока со встроенным выпрямительным блоком и регулятором напряжения.

Параметры генераторов моделей ВАЗ приведены в табл. 1.

Монтажная схема соединения генератора с другими электрическими блоками и узлами автомобиля моделей ВАЗ-2108/2109 приведена на рисунке.

Основные типовые неисправности генератора (на примере указанных моделей автомобиля) приведены в табл. 2.

Рассмотрим некоторые простые способы диагностики неисправностей генератора с помощью двух контрольных ламп напряжением 12 В (постоянное) и 220 В (переменное) и авометра.

Проверяют обмотку на обрыв с помощью контрольной лампы (на пряжением 12 В), подключаемой последовательно с аккумулятором к контактным кольцам. При обрыве обмотки лампа не горит. Эту неисправность устраняют, произведя качественную пайку выводов обмотки к контактным кольцам.

Межвитковое замыкание в обмотке возбуждения электрогенератора

возникает в основном вследствие разрушения изоляции проводов обмотки при перегреве или механическом повреждении.

Межвитковое замыкание в обмотке определяют измерением ее сопротивления при помощи омметра.

Обмотки возбуждения генераторов автомобилей ВАЗ имеют следующие номинальные сопротивления:
•4,3±0,2 Ом (для ВАЗ-2101/ 2102/2103/2106);
• 3,7±0,2 Ом (для ВАЗ-2104/ 2105/2107);
• 2,6±0,1 Ом (для ВАЗ-2108/ 2109).

Измерения следует проводить с особой тщательностью, так как «близкое» межвитковое замыкание уменьшает номинальное сопротивление обмотки незначительно.

Замыкание обмотки возбуждения на вал ротора

возникает из-за нарушения изоляции обмотки. При этом генератор не возбуждается (не работает).

Замыкание обмотки на вал (корпус) ротора определяют контрольной лампой (напряжением 220 В), включенной последовательно с источником переменного тока 220 В, контактным кольцом и корпусом ротора. Лампа горит при данной неисправности.

Плохой контакт между щетками и контактными кольцами электрогенератора

возникает при загрязнении контактных колец, износе щеток, уменьшении давления пружин на щетки, что приводит к снижению мощности электрогенератора.

Проверяют состояние щеткодержателя, снимают щетки, шлифуют их шкуркой, чистят спиртом. При большом износе щетки заменяют новыми. Загрязненные контактные кольца чистят бензином. Изношенные кольца обрабатывают на станке, а затем шлифуют.

Ремонт диодного моста генератора своими руками

• низкое качество изготовления комплектующих;
• нарушение правил эксплуатации или работа вне пределов нормальных режимов;
• внешние факторы (соль, жидкости, высокая температура, дорожная «химия», грязь).

Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля Еще одним признаком, указывающим на проблему с генератором, является запах гари и в некоторых случаях — появление дымка из-под капота. Это свидетельствует об отслоении дорожек и кусков резины от приводного ремня. Такое происходит по причине подклинивания какого-то навесного оборудования — возможно обводных роликов. Преобразователь с неисправным ремнем не сможет нормально работать.

Принцип действия

Генератор Лада Калина имеет следующие характеристики:

• максимальный отдаваемый ток — 85-90 А;
• напряжение — 14,4-15,1 В;
• передаточное отношение двигатель-генератор — 1:2,4;
• направление вращения — правое.

4 болта стягивают статор и крышки аппарата. В крышках установлены подшипники, в которых вращается вал ротора. Задний подшипник находится на валу ротора, в задней крышке он крепится с малым зазором. Передний же подшипник, который скользит по валу ротора, в передней крышке установлен с небольшим натягом и прикрыт прижимной пластиной. Устройство сзади закрывает пластмассовый кожух.

Схема подключения генератора довольно проста. Когда в автомобиле включается зажигание, напряжение подводится на регулятор напряжения через сигнальную лампу разряда аккумулятора. Когда двигатель запущен, обмотка возбуждения получает питание от 3 диодов, которые установлены на выпрямительном блоке.

Обычно проверка генератора легко выполняется при помощи сигнальной лампы зарядки аккумулятора. При исправном устройстве эта лампа должна гореть, когда включается зажигание, а когда заведется двигатель, она должна погаснуть. Если лампа горит ярко или вполнакала, то требуется замена генератора или его ремонт, поскольку он неисправен.

Возможные неисправности генератора, их причины и способы устранения ВАЗ (Lada) Kalina 1117 2004-2013

Причина поломки генератора

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

По этой причине во время проверки генератора на работоспособность следует учитывать, что вероятность перегорания диодов достаточно высокая особенно если генератор уже далеко не новый. В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Как проверить диодный мост генератора: что нужно знать По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Генератор замыкает на корпус — АвтоТоп

• поломка регулятора напряжения;
• повреждение диодного моста (он же выпрямитель);
• изнашивание токосъемных щеток;
• дефекты проводов зарядной цепи;
• повреждение либо эксплуатационный износ шкива;
• износ токосъемных колец или коллектора;
• замыкание отдельных витков на обмотке статора;
• выход из строя подшипника.

Почему сильно греться генератор на Вазах: причины и способы их устранения Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.

Диодный мост: схема устройства

Хотя на разных авто устройство генератора может немного отличаться, общий принцип одинаков. Обычно диодные мосты генератора имеют 4 или 6 диодов, задачей которых является преобразование переменного тока в постоянный. В основе лежит двухполярный способ выпрямления.

Фактически, выпрямительные диоды генератора выступают шлюзом, пропускающим ток только в одном направлению. Получается, ток из бортовой сети автомобиля не имеет возможности попасть на обмотки статора.

Если говорить о неисправностях, диоды, расположенные на корпусе генератора, по тем или иным причинам перегорают. Как правило, диодный мост горит по разным причинам, среди которых можно отдельно выделить следующие:

• влага, масло, пыль и грязь, которые попадают на генератор в процессе эксплуатации;
• высокие нагрузки на генератор в момент «прикуривания» авто с разряженной АКБ, когда «плюс» и «минус» перепутаны и т.д.

Комментарии 22

• Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Как заменить генератор В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Диагностика диодного моста при помощи мультиметра

Ремонт блока розжига ксенона своими руками. Возможные поломки. Замена блока

• В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
• Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
• При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
• В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
• При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

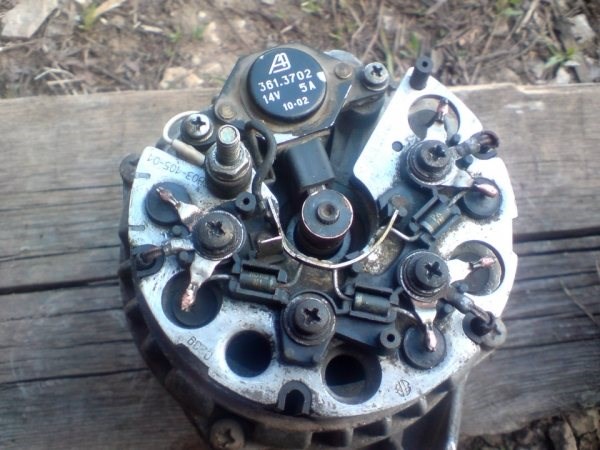

Расположение на генераторе

Что в итоге

• Демонтируйте группу выпрямителей с генератора. Без снятия устройства с автомобиля выполнить проверку, к сожалению, не выйдет. Это вызвано тем, что каждый диод требуется проверять по отдельности. Если же они будут «в схеме», точно диагностировать поломку вряд ли удастся.
• Переводите переключатель цифрового прибора в режим прозвонки. После этого соединяйте щупы друг с другом — вы услышите писк из специального динамика устройства. Если вы используете простой прибор, в котором эта опция не предусмотрена, переводите переключатель в позицию «1кОм».
• «Садитесь» щупами к вводу и выводу диода, после чего фиксируйте показатель. Далее сделайте обратный замер. Выпрямитель можно считать целым, если при одном измерении показало бесконечность, а при другом — 0,5-0,7 МОм. В случае когда в обоих случаях на приборе высветилось минимальное сопротивление, или же он показывает бесконечность в первом и во втором варианте, это сигнализирует о неисправности одного (группы) диодов.

Принцип действия Теперь рассмотрим, как проверить диодный мост лампочкой? Такой вариант хорош в случае, когда под рукой нет мультиметра. Роль «прибора» в этом случае выполняет лампочка на 12 Вольт.

Факторы, сокращающие ресурс генератора

Заметно сократить ресурс генератора могут:

• резкие перепады температуры и постоянная эксплуатация машины — в подкапотном пространстве в этом случае образуется вредный конденсат;
• плохое качество изготовления комплектующих — поэтому при замене генератора и его деталей, не стоит экономить на оригинальных расходниках;
• проливы различных технических жидкостей (антифриза, масла для ГУР) — агрессивные жидкости легко разъедают щетки преобразователя, а также соединяясь с пылью, образуют токопроводящую среду и приводят к замыканиям;
• внешние факторы — реагенты, грязь, влага;
• износ отдельных компонентов — не только щетки, но и ремень, подшипники, шкив и т. д.

Регулятор напряжения и диодный мост имеют сравнительно солидный запас прочности.

Распространенной причиной неисправности преобразователя 24/12 вольт в машине является банальный износ и коррозия. Щетки тоже повреждаются чаще всего именно из-за длительной эксплуатации автомобиля.

Почему греется провод генератора

Сильно греется генератор – что делать?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

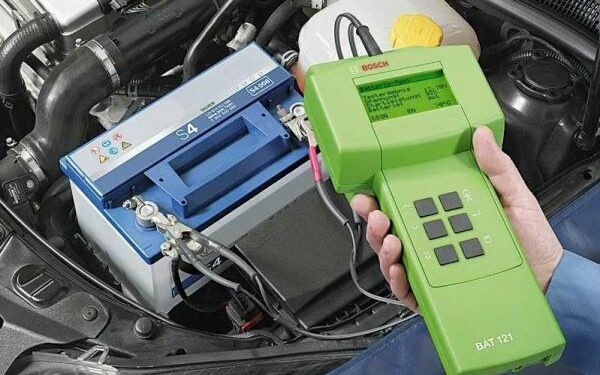

Если показатели выше нормы, то это свидетельствует о перезаряде АКБ, что априори приводит к выходу батареи из строя. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена. Алгоритм такой: По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Ремонт или замена?

• без повода отключаются электроприборы в машине — при движении автомобиля неожиданно гаснут фары, стопы, отключается автомагнитола;
• оптика работает тускло, часто мигает;
• постоянно горит лампочка АКБ на панели приборов — мерцающая пиктограмма укажет на недостаточное получение батареей тока;
• резко снижается бортовой ток автомобиля, двигатель трудно заводится;
• аккумулятор быстро садится, даже после продолжительной езды;
• свистит ремень — в этом случае надо проверить натяжение, так как если генератор не будет вращаться с должной скоростью, то и АКБ нормально заряжаться не будет.

Ремонт ротора и статора Однозначно, если перегревается ген, следует первоочередно проверять аккумулятор. Часто он просто садится, к примеру, от работы мощной акустики. Потерянный запас электрической энергии требует пополнения, а что питает АКБ во время работы двигателя – генератор. Вот он и греется за короткий промежуток времени, если отдает напряжение в больших, чем это должно быть значениях.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить зарядным устройством.

Выход из строя диодов выпрямителя.

Как избежать серьезных поломок

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

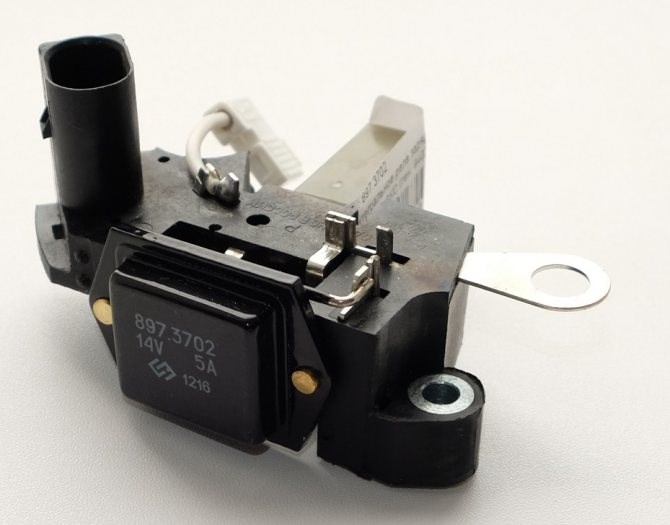

После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне. Как проверить коробку автомат диагностика АКПП перед покупкой автомобиля б у или в случае возникновения неисправностей и отклонений от нормы, способы. Распространенные неисправности генератора: По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Признаки выхода из строя диодов

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Смотрите также Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже 25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.
