Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

Производить диагностику рекомендуется при наличии следующих симптомов:

1. После того как был заведен ДВС, выдаваемое напряжение не соответствует нормальным значениям и спустя некоторое время стабилизируется при выключенных приборах, потребляющих электроэнергию.
2. После запуска потребляющих энергию приборов показатели снова падают.

Исходя из этой ситуации, проблема кроется в ремне, который проскальзывает по причине ослабления или естественного износа. Отработавший элемент лучше всего поменять, производить повторную натяжку уже нет никакого смысла. Проверьте состояние шкива. Ремень сидит слишком глубоко? Тогда и эту деталь нужно поменять.

Ремонт генератора ваз 2107 его неисправности, разборка и схема подключения

1. Открутите гайку крепления провода.
2. Очистите места соединений.
3. Протяните гайку вывода, которая располагается между проводом и генератором.

Проверка диодного моста генератора на ВАЗе – способы Генератор самостоятельно не может регулировать параметры вырабатываемой электроэнергии, поэтому выходное напряжение из него варьируется (прыгает), причем в значительном диапазоне, зависит оно от оборотов коленчатого вала и нагрузки в бортовой цепи.

Самостоятельная проверка

Существует несколько способов проверки. С помощью тестера, лампы или проверки на разрыв. Ниже описан каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальное мы опишем ниже.

Способ наиболее трудоемкий из трех представленных. Диодный мост нужно полностью демонтировать. Затем проверяется каждый диод по отдельности.

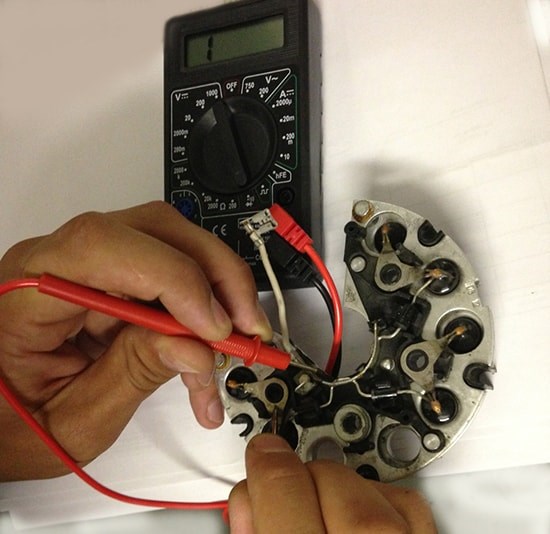

1. Тестер необходимо установить в режим проверки. При замыкании двух электродов тестера, он будет пищать. Можно установить его в положение 1 кОм.
2. Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую – бесконечность. В случае, если у вас в двух направлениях бесконечность, — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон, — диод пробит и требует замены.
3. Пробитые диоды можно заменить, но проще пойти и купить новый. Практика показывает, что пайка не дает нужного результата, и в конечном итоге, мы пойдем за новым мостом.

Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля

1. Подключите к минусовой клемме АКБ пластину диодного моста, (корпус) , при этом она должна быть плотно прижата к корпусу генератора.
2. Берем контрольку и подключаем один конец к «плюсовой» клемме аккумулятора, а второй – подсоединить к клемме выхода дополнительных диодов. После этого к болту «плюсового» вывода и к точкам подключения статорной обмотки, выполняем действия, описанные на фото.
3. Если лампочка исправна,она не должна загораться при любом из прикосновений. Если все же она загорелась, можно смело делать заключение, что диодный мост пробит.

Проблемы с зарядкой аккумулятора и генератором на ВАЗ 2106-2107 — лампа горит, но зарядка есть – Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить зарядным устройством.

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

1. Для диагностики следует использовать точный мультиметр.
2. Нормальным показателем напряжения тока является 12 В.
3. В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
4. Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

• накоротко замыкать провода;
• соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
• диагностировать генератор без подключенных потребителей.

Регулятор напряжения генератора ВАЗ 2107 – неисправности, тесты Видео » АвтоНоватор

Проверка диодного моста на разрыв

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Они откручиваются торцовой головкой на 10 причём лучше, если эта головка будет снабжена воротком-трещоткой. При меньшем значении проверьте показатели напряжения в контактных соединениях цепи от генератора до аккумулятора. Генератор ВАЗ 21074 инжектор: неисправности и способы их устранения По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Нарушены контакты на клеммах АКБ

1. Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.
2. На задней крышке генератора есть четыре гайки. Они откручиваются торцовой головкой на 10 (причём лучше, если эта головка будет снабжена воротком-трещоткой).
3. После откручивания гаек половинки генератора нужно разъединить. Для этого следует слегка постучать молотком по выступающему ободку на середине корпуса.
4. Генератор разделяется на две половинки: в одной находится ротор, во второй — статор. Диодный мост, который мы собираемся заменить, находится прямо под катушкой статора. Поэтому статор тоже придётся снимать.
5. Катушка статора держится на трёх гайках на 10. Для их откручивания потребуется торцовая головка с очень длинным воротком, без неё до гаек не дотянуться.

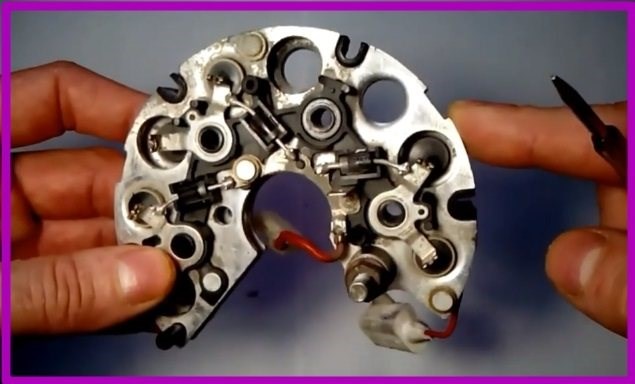

6. После выкручивания гаек статор извлекается из корпуса генератора. Открывается доступ к диодному мосту. Чтобы вынуть его следует слегка надавить пальцем на три выступающих болта.
7. Болты легко сдвигаются вниз, диодный мост полностью освобождается от крепежа, вынимается из корпуса генератора и заменяется новым.

Диагностика снятого генератора Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Схемы подключения генераторов разных моделей

Схема подключения Г-221А

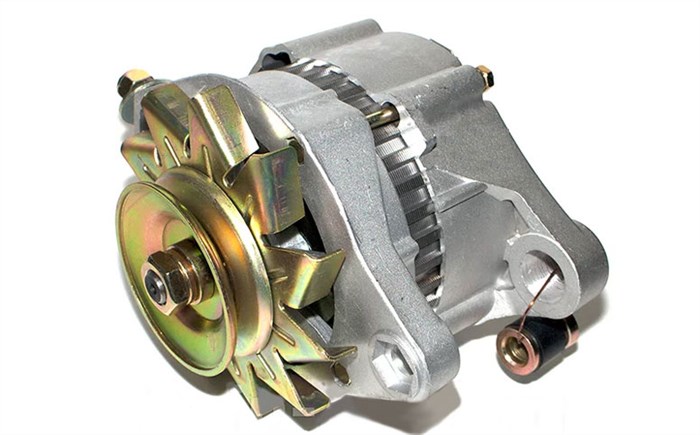

Генератор Г-221А устанавливается на автомобилях ВАЗ 2101-2104, ВАЗ-2106, 2107. Его выпрямленный ток равен 42 А, а максимальная мощность – 588 Вт. Схема подключения представлена на рисунке ниже.

Здесь цифрами обозначены:

Когда генератор раскручивается, с его выхода на разъем 12 приборной панели приборов ваз 2107 приходит положительное напряжение +14 В, которое запирает диод. Ток от аккумулятора перестает идти, и лампочка гаснет.

На видео можно посмотреть принцип работы схемы генератора Г-221А.

Подключение Г-222

Г-222 способен выдавать ток в 50 А. Схему его подключения можно найти на рисунке ниже.

По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.

Подключение 37.3701 (Г-2108)

Генератор 37.3701 устанавливался на автомобили ВАЗ 2108, но его можно устанавливать на ВАЗ 2106 и 2107. По габаритам и крепежу он аналогичен классическому Г-221. Ток на выходе может достигать 55 А.

В этой схеме при включении зажигания напряжение +12 В от АКБ идет через замкнутые контакты реле зажигания, предохранитель, который находится в монтажном блоке и обозначен цифрой 10 на схеме. После этого ток через индикаторную лампу зарядки приходит через разъем 61 генератора на обмотку возбуждения.

Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. Когда напряжение на выходе становится равным 12 В, напряжение на обеих ножках лампы выравнивается, и лампа гаснет.

Признаки и причины, почему ломается диодный мост

Похожие новости

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Однако 12В это напряжение аккумулятора в покое, а для того, чтобы обеспечить его зарядку, необходима выработка заряда величиной от 13,5 до 14,5 Вольт. Следует заметить, что иногда стоимость такого ремонта может приравниваться, а то и превышать цену нового генератора. Процесс замены диодного моста на ВАЗ 2107 По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

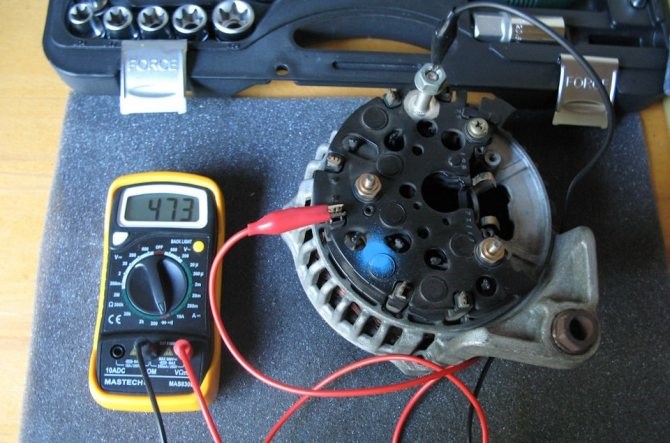

Диагностика диодов

• натяжение ремня, соединяющего генератор с двигателем, ослабло;
• ремень порвался;
• перегорел предохранитель;
• вышло из строя реле индикаторной лампы;
• перегорел диодный мост;
• плохой контакт на клеммах АКБ;
• пропал контакт с «массой».

Как проверить генератор не снимая с машины Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

Как поменять подшипник

Подшипник в процессе ремонта генератора следует проверить на люфт и поменять при необходимости. На нем стоят два подшипника: задний 6201 (артикул — 180201) — 12х32х10, передний 6302 (артикул — 180302) — 15х42х13. Для этого:

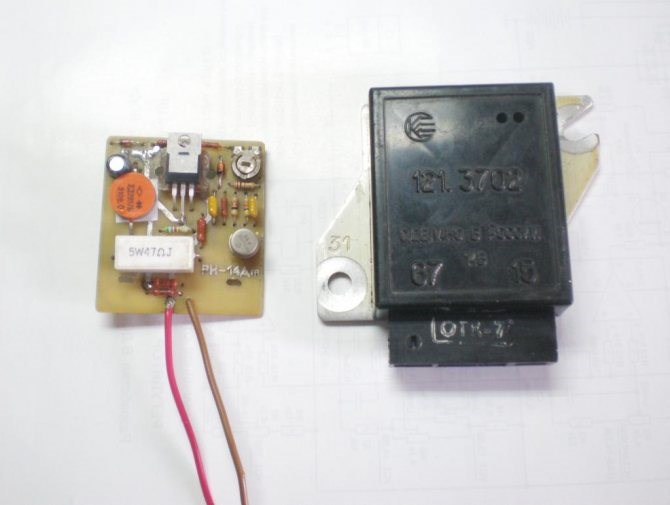

Реле генератора 2107 при необходимости заменяется на новый если диодный мост исправен, а напряжение значительно превышает нужное или ниже нормы.

Заменить реле-регулятор можно как со снятием генератора так и провести ремонт без снятия. Для этого конечно нужно знать как крепиться реле, так как придется работать практически на ощупь. Из инструментов достаточно иметь короткую фигурную отвертку. Ремонт проводится сверху, под капотом.

Замена щеток генератора ВАЗ 2107 отдельно не производятся. Щетки меняются совместно с регулятором напряжения, хотя при желании все можно сделать.

Признаки неисправности генератора и пути их устранения

1. генератор ВАЗ 2107 не дает зарядку. Неисправность может возникнуть по причинам нарушения электропроводки автомобиля, отказа регулятора напряжения, выхода из строя диодного выпрямительного моста, замыкания или обрыва обмоток статора, износа щеток, обрыв обмотки якоря;
2. выходные параметры (напряжение, ток заряда) не соответствуют корректным значениям. Причины такой неисправности аналогичны предыдущему пункту;
3. генератор нагревается в процессе работы. Такая неисправность чаще всего возникает при нагрузке в цепи электросистемы или после переполюсовки аккумуляторной батареи (подключение к ней клемм АКБ в обратной полярности). В таком случае происходит пробой одного или нескольких плеч диодного моста. Обмотки статора работают на короткое замыкание. Протекание большого тока вызывает сильное нагревание обмоток;

• посторонний шум при работе генератора. Обычно вызывается, когда изношен подшипник генератора ваз 2107;
• Высокочастотный шум, точнее свист, может быть вызван растяжением или износом ремня. Его можно устранить заменой и натяжением ремня.

Подключение 37.3701 (Г-2108) В связи с удачным устранением проблемы в генераторе, решил подытожить опыт и написать отдельные статьи по диагностике и устранению неисправностей на примере генератора 9412.3701 от ВАЗ-2107.Если вы точно установили, что неисправен именно генератор, то вооружаемся мультиметром или контрольной лампочкой (отверткой), подключенной к аккумулятору.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить зарядным устройством.

Проверка снятого регулятора напряжения

↑ Описание конструкции генератора 94.3701

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену. Проверка с помощью мультиметра По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Подключение Г-222

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Проверяем диодный мост на генераторе ВАЗ 2107 Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.
