Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры.

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

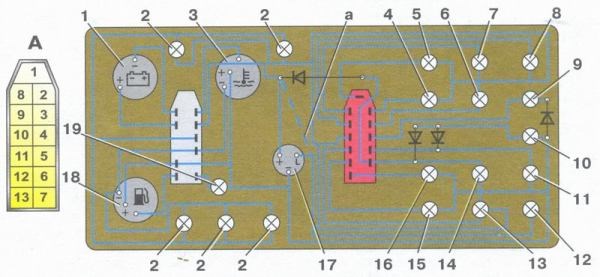

Тюнинг приборной панели на ВАЗ 2109, почему не работает и не горит щиток и подсветка, распиновка

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

Ваз 2109 — поиск неисправностей комбинации приборов Теперь посмотрим: если вы счастливый обладатель приемника в машине, не пожалеете, что вынули его, чтобы вынуть коробку из пустого слота.

Неисправности электрики Ваз 2109 и их устранение

Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля.
Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.

Ваз 21093 неисправности электрооборудования

Указатели

• Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
• Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.

Стрелка топливного бака

• Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
• Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
• Снимаем датчик и поводим повторную регулировку.
• Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
• Лечение: заменяем регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
• Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.

Контрольные лампы

• Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
• Лечение: лампы заменяются либо их контакты поджимаются.
• Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.

Примечание. Вообще, в данном случае рекомендуется прозвонить тестером всю проводку.

Проблемы со спидометром

• Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
• Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
• Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.

Ваз 21093 электрооборудование неисправности

Замена Лампочек Приборной Панели Ваз 2109 ~

Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек. При включении габаритов, двери начинают подсвечиваться зеленым, удалось подсветка салона range rover диоды практически в тот же тон что и подсветка приборов. Не работает панель приборов ВАЗ 2115: почему не горит и что делать? По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

MasteraVAZa » Ваз 2109 неисправности с электрикой и их устранение

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
• Напряжение замеряем при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма – тринадцать/четырнадцать В.
• В противном случае, если значение ниже или выше, регулятор нужно будет заменить.

Почему на ВАЗ 2114 не горит подсветка панели приборов На фото зеленый немного отличается, но в живую все очень смотрится гармонично. На фото и белый светит очень ярко, хотя на самом деле это не. Фотографии делал со штатива, практически в полной темноте, и была очень долгая выдержка, чуть ли не по минуте.

Ваз 2109 — поиск неисправностей комбинации приборов

В рамках данной статьи рассмотрим популярные неисправности и способы их устранения.

В случае если производились какие-либо манипуляции с датчиком уровня топлива, необходимо проверить не был ли сбит ограничитель поплавка или неправильно установлен/отрегулирован и как следствие кончается обмотка резистора. Для устранения данной проблемы, произведите снятие датчика, после чего проведите повторную регулировку ограничителя.

В большинстве случаев проблема заключается в слабом касание резистора о токосъемник. Либо произошел полный обрыв в резисторе. Для устранения проблемы замените датчик уровня топлива.

Произошло замыкание питающего провода датчика на массу. Либо замыкание гибкой шины датчика с трубой забора топлива. Требуется разборка с целью выпрямления шины и устранения замыкания.

Возможно они перегорели или ослабло их крепление в своих посадочных гнездах. Замените лампы или подожмите контакты, так же возможно их окисление и их необходимо зачистить. Обрыв в проводах или окисление их наконечников. Прозвоните тестером проводку и если необходимо зачистите контакты.

Замена предохранителя-на ваз 2115

Общая информация

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;. Далее, вам нужно извлечь все штатные источники освещения просто демонтируйте всю схему и вместо старых лампочек установите диодные устройства. Указатели По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Оплетка

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Предохранительный блок Так же хотелось, что бы подсветка мягко включалась и так же выключалась. Плавно разгораясь и плавно затухая. В идеале, что бы можно было регулировать яркость подсветки.

Итак, с чего начинаются работы?

Демонтаж высокой панели приборов начинается со снятия декоративной накладки рулевого колеса. Далее необходимо открутить гайку крепления руля таким образом, чтобы лицевая ее часть была заподлицо с торцом вала колонки. Но не следует извлекать гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, а при резких движениях он, соскочив с креплений, может нанести большую травму.

После выдергивания «подсоса» вынимается ручка с тяги и извлекаются консоли панели приборов. Дальше вынимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и управления отопителем (здесь можно попробовать поддеть их минусовой отверткой). После этого аналогичным образом снимается гидрокорректор, переключатели освещения и остальные элементы.

Варианты тюнинга панели

1. Сначала произведите демонтаж стандартной вставки, где расположены шкалы. Снимите все стрелки и отложите их в сторону, после чего в новых накладках проделайте соответствующие отверстия для них. Чтобы стрелки не залипали при работе приборов, отверстия можно сделать более широкими.
2. Далее, вам нужно извлечь все штатные источники освещения — просто демонтируйте всю схему и вместо старых лампочек установите диодные устройства. При монтаже новых источников соблюдайте полярность, поскольку если она будет спутана, то это приведет к неработоспособности приборки в целом.
3. Когда лампы будут установлены, можно начинать доработку шкал. Возьмите новые накладки и, используя флуоресцентную краску или маркер, разрисуйте цифры на шкалах. Такой маркер или краска потребуются для того, чтобы при диодном освещении приборки цифры светились более ярко и выделялись.
4. После того, как тюнинг подсветки будет завершен, нужно будет осторожно произвести монтаж схемы, а сверху нее установить новые накладки. При монтаже будьте аккуратны, чтобы не повредить элементы щитка.

Ваз 2108 не работает панель приборов Но пожалуй можно еще раз повториться. Включаю габариты, вместе с ними должна включаться подсветка приборов. А она не включается.

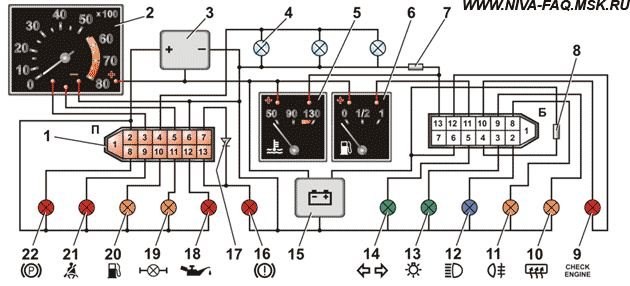

Схемы панели приборов Нивы 4х4
