Расшифровка значков на приборной панели автомобиля

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Блок предохранителей и реле Renault Scenic 2

Предохранители рено сценик 2 и блоки реле с описанием и схемами 1 Существуют определенные признаки, свидетельствующие о необходимости ремонта и профилактического обследования состояния топливного насоса в моделях Рено Меган 2. Таковыми могут являться:

Трафик

Диагностический разъем для подключения внешних тестирующих модулей моделей Megane II обычно размещен под магнитолой на центральной консоли приборной панели. Он скрыт под декоративной крышкой с защелками. Чтобы добраться до разъема, нужно поочередно поддеть ее с двух сторон крючкообразным инструментом, вставляя его в отверстия.

При этом нужно подтягивать крышку на себя, тем самым не давая фиксаторам снова защелкнуться.

Диагностический разъем OBD II

Блок предохранителей Рено Сценик 2 и реле: схемы, расположение, распиновка

• Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.

Расшифровка значков на приборной панели Находится в салоне под передним левым сидением.

Салонный фильтр

Хотя на Renault Scenic 2 есть салонный фильтр, располагается он не совсем в салоне. Искать его следует под лобовым стеклом, то есть в подкапотном пространстве.

Сама процедура выглядит следующим образом:

• откройте капот и зафиксируйте его для надёжности и вашей же безопасности;
• над мотором есть пластиковая защитная крышка, которая удерживается на резиновых втулках;
• для снятия защиты её следует просто потянуть вверх;
• между мотором и краем кузова Scenic, под лобовым стеклом, протяните руку вниз и найдите 2 рычага;
• эти рычаги следует повернуть в левую сторону примерно на 15 градусов;
• теперь снимите крышку, которая закрывает доступ к салонному фильтру;
• подденьте сам фильтр и извлеките его со своего посадочного места;
• зачастите зону посадки фильтра;
• аккуратно удалите весь накопившийся мусор, поскольку он может попасть в систему вентиляции, кондиционирования и отопления;
• возьмите фильтр и установите его на место.

Сборка выполняется точно так же, как и демонтаж, только в обратной последовательности.

Несмотря на рекомендации, прописанные в регламенте, на практике в наших условиях эксплуатации салонный фильтр на Scenic 2 поколения лучше менять через 5-10 тысяч километров. Большинство автовладельцев проводят эту процедуру через 7-8 тысяч километров пробега, если не находятся в постоянных пробках и не эксплуатируют регулярно машину по пыльным дорогам.

Ремонтируем Рено Меган 2 САМИ

• снимите минусовую клемму с аккумуляторной батареи и откиньте её в сторону;
• сбросьте давление, открутив крышку расширительного бачка;
• слейте из системы весь антифриз (отличный повод заменить ОЖ);
• чтобы было удобнее, снимите воздушный фильтр, уберите крепления, сдвиньте проводку и шланги;
• далее снимите шланги системы охлаждения с термостата;
• освободите крышку проблемного устройства;
• открутите крепления, удерживающие термостат;
• снимите прокладку кожуха;
• достаньте сам термостат и старое уплотнительное кольцо.

Что делать, если не работает печка Renault Scenic 2 Некоторые мероприятия реально выполнить своими силами. Но когда речь заходит о замене радиатора или электровентилятора печки, стоит подумать, нужно ли пытаться разобрать узел самому, либо же будет правильнее обратиться за профессиональной помощью.

Порядок установки

Отдельно останавливаться на замене предохранителя нет необходимости, поскольку располагается плавкий элемент в блоке предохранителей. Для удобства на обратной стороне защитной крышки присутствуют все обозначения, где какой предохранитель располагается.

Куда более серьёзно выглядит процедура замены термостата. Как уже говорилось ранее, он может не пускать антифриз через радиатор печки, из-за чего в салоне будет холодно, хотя параллельно сам двигатель Renault Scenic 2 начнёт перегреваться. Такая поломка опасна не только для отопителя, но и для всего мотора и связанного с ним узлами.

Процесс ремонта вентилятора печки

Чтобы заменить термостат, нужно действовать по следующей инструкции:

• снимите минусовую клемму с аккумуляторной батареи и откиньте её в сторону;
• сбросьте давление, открутив крышку расширительного бачка;
• слейте из системы весь антифриз (отличный повод заменить ОЖ);
• чтобы было удобнее, снимите воздушный фильтр, уберите крепления, сдвиньте проводку и шланги;
• далее снимите шланги системы охлаждения с термостата;
• освободите крышку проблемного устройства;
• открутите крепления, удерживающие термостат;
• снимите прокладку кожуха;
• достаньте сам термостат и старое уплотнительное кольцо.

Новый термостат лучше брать в комплекте с прокладкой, поскольку старые уплотнители уже вряд ли пригодны к дальнейшему использованию.

Собирая узел в обратной последовательности, учтите несколько важных правил:

• обязательно при сборке меняйте уплотнительное кольцо;
• убедитесь, что термостат установлен пружиной внутрь;
• прокладку на кожухе следует заменить;
• новую порцию ОЖ заливайте небольшими порциями, чтобы исключить возникновение воздушной пробки.

Теперь опробуйте новый термостат в деле и проверьте, всё ли теперь работает и изменилось ли поведение вашей отопительной системы. Если да, вы качественно выполнили работу.

Распиновка разъема магнитолы по цветам проводов

Стандарты 1din и 2din

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться. Новый термостат лучше брать в комплекте с прокладкой, поскольку старые уплотнители уже вряд ли пригодны к дальнейшему использованию. Причины неисправностей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Отдельные реле

Верхний силовой разъем А Выкручиваем эти саморезы, снимаем крышку

Проблемы с электроникой: способ диагностики и решения

Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д.
Для проверки предохранительных компонентов обычно применяют:

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует» помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

Стеклоподъемники

• снять торцевую крышку панели приборов или аккумулятор;
• отвинтить обычной отверткой винты-держатели блока;
• отсоединить электропровода;
• поддеть шлицевой отверткой плату с плавкими элементами;
• аккуратно ее вытащить;
• проверить работоспособность предохранителей;
• заменить нерабочие.

Печка Плавкий элемент расположен в блоке моторного отсека под номером 5С и имеет мощность 10 А.

liputrik.ru

“Секретный” блок предохранителей на Renault Scenic II.

Сегодня приехал Renault
ScenicII
.

Некоторое время назад в передние габаритные огни вместо стандартных ламп были вставлены светодиоды, но и они не вечны. Первым сдал свои позиции правый габарит, буквально через недельку за ним последовал и левый.

Владелец авто решил поменять сгоревшие светодиоды. Сказано-сделано.

Поменял. В результате правый горит, левый нет. К тому же пропал задний левый габарит и подсветка приборов на панели приборов.

Посмотрел предохранители в салоне слева под рулем. Все целые, и к тому же на крышке, где обозначено, какую цепь защищает предохранитель, нет ничего похожего на обозначения ламп, кроме, пожалуй, стоп-сигналов.

В руководстве по эксплуатации, кроме выше обозначенных предохранителей, больше ничего нет, что бы помогло решить проблему.

И вот Renault
ScenicII
у нас в гостях.

По всем признакам сгорел предохранитель габаритов левого борта.

В моторном отсеке есть еще один блок реле и предохранителей, который носит гордое имя ”блок защиты и коммутации”.

Я, конечно, понимаю производителей данного автомобиля. Они настолько уверены в надежности всех узлов, что убирают предохранители в такие места, до которых без определенного навыка просто не добраться.

В таблице указаны цепи, которые защищают эти “ спрятанные предохранители ”.

Ну, достаточно лирики, приступаем к работе.

Читайте также: Как найти ключи от машины если потерял. Потерял ключи от машины – что делать? Машина в безопасности, но ключей нет: что делать

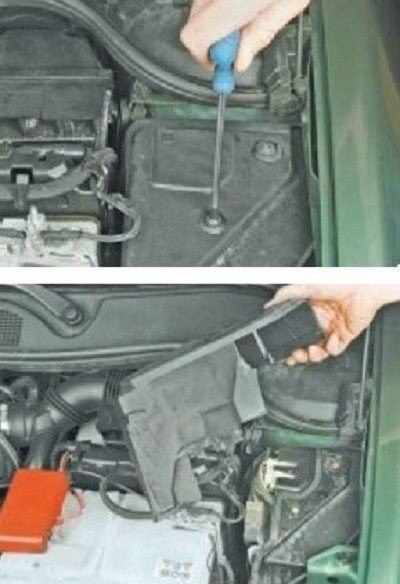

Открываем капот. Справа от аккумулятора находится коробочка, которая нам нужна.

Выкручиваем 2 самореза, поднимаем защитный кожух вверх и снимаем его.

Выкручиваем эти саморезы, снимаем крышку

Вот он – блок защиты и коммуникации, но чтобы его вытащить и добраться до сгоревшего предохранителя, предстоит немного поработать.

Также на эту тему вы можете почитать:

Как поменять топливные форсунки (бензин)

Замена радиатора отопителя на Chevrolet Lanos.

Отдельные реле

Предохранитель и реле стартера

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий с большим сечением. Renault Megane: ошибки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Блок под пассажирским сидением

• мотор в Рено Меган 2 невозможно завести, а со стороны расположения бензобака исходит прослушиваемое жужжание;
• аналогичный признак, но при отсутствии жужжащего звука;
• наблюдается эффект детонации мотора на оборотах, превышающих отметку 3 000 в минуту;
• в момент подгазовки или при повышенной нагрузке на мотор, он глохнет.

Проблемы с электроникой: способ диагностики и решения Если вы на блоке управления пытаетесь включить печку, но никакой реакции нет, причины могут быть следующие:
