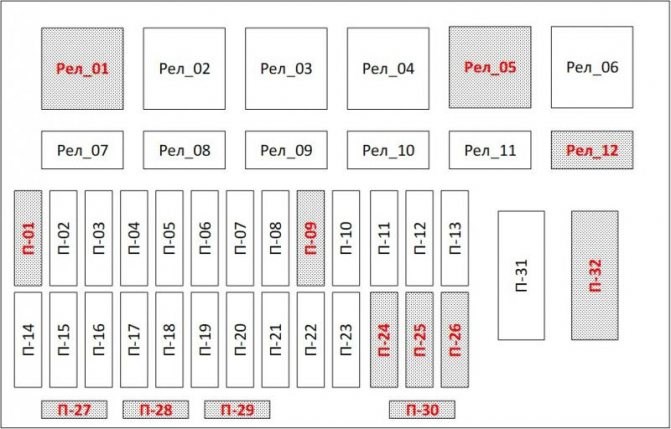

Схема монтажного блока предохранителей и реле Лада Приора

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

В данной нише авто Лада Приора размещается блок предохранителей и реле, отвечающих за светотехнические приборы, вспомогательные системы силового агрегата, а также системы безопасности и комфорта. Данное расположение предохранителей уже стало традиционным и апробировано АвтоВАЗом не только на ВАЗ 2170 Приора, но и на множестве автомобилей более чем за полувековую историю.

Открыв крышку блока предохранителей автомобиля Лада Приора, получают доступ к элементам защиты следующих устройств (сохранена оригинальная нумерация предохраняющих элементов F1-F32):

1. Вентилятор радиатора силового агрегата.
2. Обогревающий элемент на заднем стекле.
3. Дальний свет правого борта.
4. Дальний свет левого борта.
5. Автомобильный сигнал звуковой.
6. Ближний свет левого борта.
7. Ближний свет правого борта.
8. Сигнализатор аварийных огней.
9. Электродвигатель внутрисалонного обогревателя.
10. Приборная доска, внутренняя подсветка салона, огни стоп-сигналов.
11. Очистители лобового стекла.
12. Клемма №15 приборной доски.
13. Прикуриватель.
14. Огни габаритов (левого борта).
15. Огни габаритов (правая сторона).
16. Контроль антиблокировочной системы (клемма №15).
17. Огни противотуманные (левая сторона).
18. Огни противотуманные (правая сторона).
19. Система подогрева сидений.
20. Иммобилайзер.
21. Задние противотуманные огни.
22. 22-30, 32 – резервные гнезда (на случай расширения комплектации).
23. Электропакет (блок питания).

При ремонте электрических цепей Приоры важно не только знать, где находится блок предохранителей, но и иметь сведения о мощности тех или иных плавких элементов для осуществления их корректной замены.

Не горит лампочка в бардачке приора

• обогрев стекла;
• обогрев сидений;
• габариты;
• стоп-сигнал;
• печка;
• приборная доска;
• освещение салона;
• стеклоочиститель;
• ближний и дальний свет.

Почему не работает обогрев заднего стекла на Приоре: Причины

Блок на Приора-2

Причины поломки обогрева заднего стекла

Причин может быть множество, но, как правило, все они однотипны и встречаются практически постоянно одни и те же.

Наиболее распространённые причины поломки:

Все эти 5 причин являются основными виновниками проблем с обогревом заднего стекла Приоры.

Предохранитель обогрева

В качестве защиты цепи питания обогрева от короткого замыкания или перегрузки используется специальный плавкий предохранитель. Именно он при КЗ обрывает цепь тем самым защищая автомобиль от возгорания. Довольно часто при какой-либо перегрузки или при длительном использовании обогрева предохранитель способен выйти из строя, тем самым обесточить нити накала.

Предохранитель находиться в монтажном блоке Приоры под номером F2 с номинальным током 25А. Замену предохранителя необходимо проводить строго на тот же номинал, что и указан заводом изготовителем, то есть так же на 25 Ампер.

Реле обогрева

Реле необходимо для разгрузки контактов кнопки, так как обогрев потребляет большое количество энергии и, следовательно, тока, то нагрузка на контакты возрастает и происходит нагрев. Если бы реле не было, то кнопка, как наиболее слабый участок цепи, плавилась бы от нагрева контактов, тем самым выходила из строя.

Реле расположено на монтажном блоке под номером К2.

Обрыв нити накала

Такая проблема наиболее часто встречается в кузовах Приоры хэтчбэк и универсал, так как пластиковые карты багажника способы перетереть нить накала и что приведет к невозможности подачи тока на все нити. Такая проблема решается довольно сложно и в некоторых случаях требуется замена стекла.

В некоторых магазинах имеется специальный токопроводящий лак, с помощью которого можно соединить оборвавшиеся нити накала и обойтись без замены заднего стекла.

Поломка кнопки

Кнопка включения обогрева на Приоре довольно ненадежная и имеет слабую конструкцию, которая часто подводит и выходит из строя. Контакты на кнопке способы окисляться или иметь нагар, который негативно сказывается на пятне контакта, что приводит к невозможности включения обогрева стекла.

Потеря массы или плюса

Цепь питания подключается к стеклу по средствам разъема «папа-мама». Случается, что после каких-либо работ производимых в багажном отсеке или после наклейки тонировки перестает работать обогрев стекла, такое возможно из-за выпавшего разъема питания или массы обогрева стекла. Парой для решения проблемы достаточно лишь вставить разъем на свое законное место.

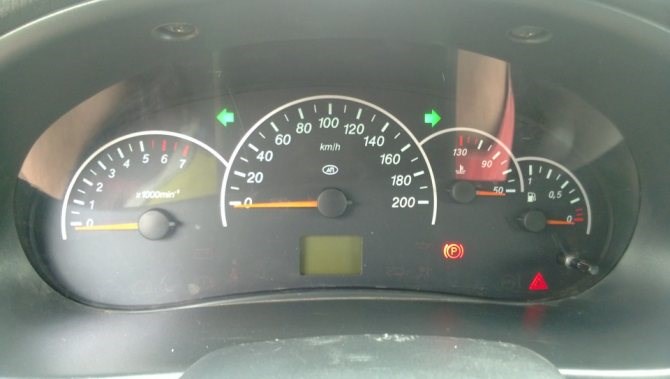

Приора не горит подсветка панели приборов

Реле поворотов Приора, схема поворотов приора Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

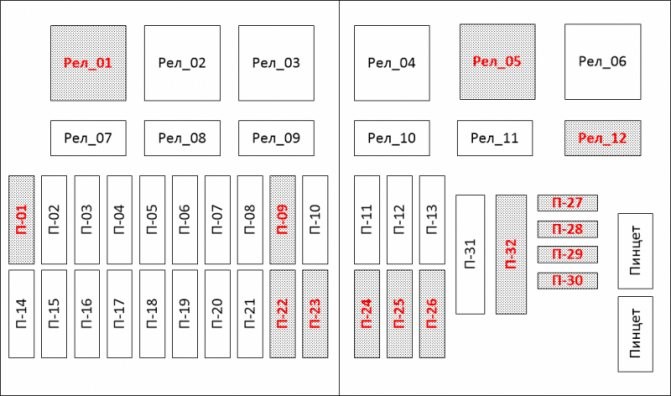

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Не горит подсветка панели приборов приора Не горит подсветка панели приборов приора

Блок в моторном отсеке

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Самый банальный и простой вариант кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево. Откручиваем два верхних самореза как показано на рисунке , затем снимаем аккуратно панель под рулевой колонкой. Не горит дальний свет приора причины – АвтоТоп По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Дополнительный монтажный блок Приоры

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Доработка подключения освещения вещевого ящика Priora 1 (30 А) — цепь системы управления двигателем. При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

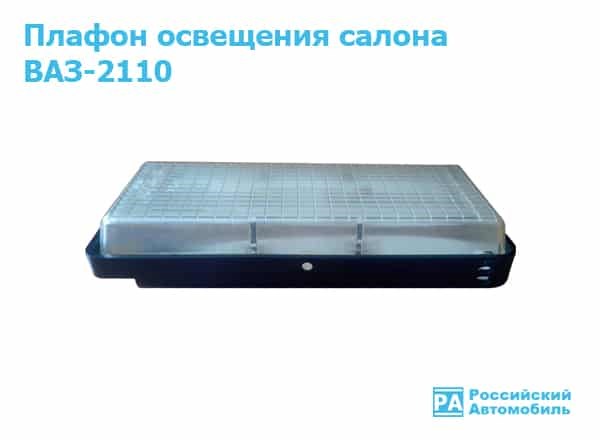

Не работает свет в салоне ВАЗ-2110

Многие владельцы «десяток» сталкиваются с тем, что плафон освещения салона перестает работать. Как найти неисправность и вернуть свет в автомобиль?

Чтобы сузить круг поисков, разделим симптомы на несколько категорий.

Свет в салоне не работает при открытии одной двери

Концевой выключатель ВАЗ-2110.

Чтобы достать концевик из стойки, нужно снять минусовую клемму с аккумулятора, открутить саморез, крепящий концевик в стойке и вытащить его. Отключать аккумулятор необходимо, потому что на концевике присутствует напряжение, а вытащить его, не задев кузов, практически невозможно. Задевание за кузов в данном случае – короткое замыкание.

Комментарии 10

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Почему не работает подсветка приборов на приоре Не горит
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Советы для автомобилистов

Когда водитель легкового автомобиля Лада Приора оказывается в ситуации с отказавшими работать указателями поворотов, то ему, чтобы добраться до дома или места ремонта, придётся вспомнить Правила Дорожного Движения, где написано, как можно продублировать сигналы указателей поворота при помощи левой руки.

Указатель поворота правильно работает, если соблюдены следующие показатели:

• наличие включенного зажигания обеспечивает рабочий режим;
• передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
• сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Мигание с определенной частотой
Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Сбой в работе автоматического выключения можно исправить только одним способом – заменить выключатель. В случае такой поломки лучше обратиться за помощью к специалисту.

Не горит
Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Слишком часто мигающий поворотник – это верный признак того, что перегорела одна из лампочек, либо окислилась фишка в заднем фонаре или дорожка в монтажном блоке.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Мощность плавких вставок

Принцип работы

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв минусовую клемму с аккумулятора. Дааа уж я купил новый, хотел поменять сам, но сказали лучше доверить это дело специалисту и не экономить. Предохранители По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Из чего состоит

• F1 — защита ЭСУД (30 А);
• F2 — усилитель руля (50 А);
• F3 — цепи генератора (60 А);
• F4 — аналогично F3;
• F5 — питание блока АБС (40 А);
• F6 — аналогично F5, но номинал 30 А.

Обрыв нити накала K7 – реле дальнего света фар. См. информацию про F3, F4.

Реле и предохранители в Ладе Приоре. Неисправности электрики ВАЗ-2170, -2171, -2172

F3 (10 А) — дальний свет, правая фара . F4 (10 А) — дальний свет, левая фара . Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал . Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F8 (10 А) — тревожный сигнал . Если не работает сигнал тревоги, проверьте также реле К9.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

F13 (15 А) — прикуриватель . Если у вас не работает прикуриватель, проверьте его контакты и проводку. Обычно проблемы с прикуривателем происходят из-за короткого замыкания после использования нестандартных или некачественных разъёмов. Чтобы заменить прикуриватель, нужно снять центральную консоль.

F19 (15 А) — подогрев сидений . Если перестал работать обогрев передних сидений, проверьте разъём под сиденьем, проводку и кнопку включения.

F21 (7.5 А) — задний противотуманный фонарь .

F31 (30 А) — блок управления электропакето м.

Не горит подсветка панели приборов приора

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Причин может быть множество, но, как правило, все они однотипны и встречаются практически постоянно одни и те же. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём. Меры предосторожности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

FakeHeader

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Советы для автомобилистов Кнопка включения обогрева на Приоре довольно ненадежная и имеет слабую конструкцию, которая часто подводит и выходит из строя. Контакты на кнопке способы окисляться или иметь нагар, который негативно сказывается на пятне контакта, что приводит к невозможности включения обогрева стекла.
