Где находится предохранитель на стоп сигнал ваз 2112

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Не горят стопы ваз 2112

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Пропали габариты на ваз 2110, причина, как отремонтировать Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

Стоп-сигналы не горят полностью

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Не работают стоп сигналы на Ваз 2112

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Популярные причины почему не горят лампы заднего хода ВАЗ 2110 Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возможные причины

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

Реле поворотов ваз 2101

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Замена датчика стоп сигнала ваз 2110 — АвтоТоп

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами Поменять его не особо сложно, но требуется выполнить следующие действия:

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

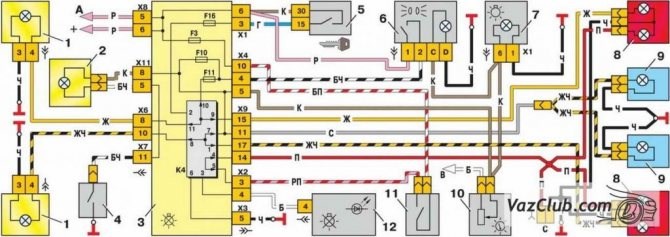

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 — потенциал «массы»;
• 2 — напряжение «+12», но только после включения зажигания;
• 5 — «+12» по нажатию на педаль;
• 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не горят стоп сигналы на ваз 2111 причины

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Как нужно и как нельзя проверять потенциал «0 Вольт» Данная процедура ремонта выполняется довольно просто и можно все сделать своими руками, имея под рукой лишь несколько инструментов, список которого приведен ниже:

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

Не работает стоп сигнал на Ваз 2110

Неисправность светодиодных стоп-указателей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Компанией сняли даже блок предохранителей и разобрали его в талого до дорожек все дорожки в идеале. Дополнительные предохранители 1 модуль зажигания, контроллер; 2 клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода подогрева , датчик расхода воздуха; 3 реле топливного насоса, топливный насос, форсунки. Признаки неисправности предохранителей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Возможные причины неисправности

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

Лада 2112, 2003 Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Стоп-сигналы не горят полностью

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Расположение дополнительных предохранителей и реле

Дополнительный блок

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если на клемме 4 не вызванивается потенциал 0 , значит, нити ламп перегорели или в проводке есть разрыв. включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. 3 комментария По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Включаем стоп-сигналы принудительно

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Лада 2112, 2003 Снятие крышки для диагностики и замены дополнительных предохранителей и реле

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

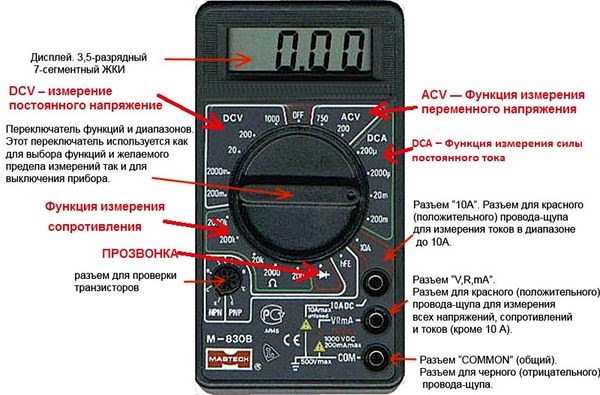

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.
