Как работает индикация аккумулятора

Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Лампа давления масла гаснет уже после того, как мотор начал работать и разгонять смазывающую жидкость по системе. А вот лампочка аккумулятора гаснет, как только двигатель завёлся и начал работать генератор.

Но это упрощённое схематическое описание процесса, на самом деле всё намного сложнее и включает несколько промежуточных элементов. Опишем, как всё происходит.

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей – диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку.

Как только ДВС начинает работать, на контактах лампы напряжение выравнивается, в результате чего лампочка гаснет, а ток начинает течь в обратном направлении, от генератора к батарее.

Если в любом звене этой цепи случается проблема, лампочка не гаснет, а продолжает гореть. Либо загорается неожиданно и столь же внезапно гаснет.

Таким образом, можно утверждать, что работа лампы аккумулятора зависит от функционирования генератора, причем один её контакт связан с клеммой генератора напрямую, а второй присоединён к описанной выше цепи, идущей от аккумуляторной батареи.

Не сразу гаснет лампа зарядки аккумулятора — АвтоТоп

• обрыв ремня привода или его сильно ослабление – такие случаи отслеживает датчик и сообщает об этом бортовому компьютеру;
• вследствие износа токосъёмных колец или щёток генератора. Если износ не слишком большой, лампочка будет загораться при сильном увеличении электропотребления. Диагностирование такой неисправности требует демонтажа и разборки генератора;
• лампа аккумулятора может загореться и при выходе из строя регулятора напряжения, ответственного за поддержание величины зарядки АКБ в необходимом диапазоне. Как только напряжение заряда аккумулятора становится меньше нижнего порога, начинает гореть индикатор аккумулятора. Если на батарею идёт слишком большой ток, это грозит её перезарядом, закипанием электролита и быстрым выходом из строя дорогостоящего элемента. Для проверки работоспособности реле контроля лампы АКБ потребуется любой источник питания при наличии регулятора напряжения. Можно, например, использовать лабораторный блок питания;
• обрыв в цепи обмотки возбуждения. Определяется тестером посредством «прозвонки» обмотки;
• неисправность диодного моста обычно проявляется миганием лампы чека аккумулятора. Диагностирование производится мультиметром, который необходимо перевести в режим измерения сопротивления. Если выяснится, что диоды «пробиты», потребуется замена моста.

Горит лампочка зарядки аккумулятора: неисправности 2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Почему лампа разряда АКБ не загорается при включении зажигания?

Для точной диагностики причин этой неисправности необходимо определить сопутствующие признаки. По ним можно достаточно точно вычислить в чем именно проблема. Разобьем их на три группы по «степени сложности».

1. Простые причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

Если после поворота ключа в замке зажигания лампа разряда АКБ не загорается и не горит после пуска двигателя, но комбинация приборов работает, зарядка идет как обычно (13,6 — 14,6 В на выводах аккумулятора при работе на холостых), то скорее всего причины следующие.

— Перегорела сама лампа разряда аккумулятора в комбинации приборов

Ее можно снять и заменить новой или заведомо исправной. Для удаления окислений на контактах лампы несколько раз вставляем ее в патрон и проворачиваем туда-сюда.

— Свалился провод в с вывода «61» генератора

Провод на вывод «61» генератора может соскочить с вывода и тогда лампа разряда АКБ не загорится ни при каких обстоятельствах

Соскочивший наконечник провода несколько раз надеваем-снимаем с вывода на генераторе для удаления окисления. Дополнительно поджимаем «маму» в наконечнике, чтобы больше не соскакивала.

Помимо провода на вывод «61» может быть нарушен контакт в электрической цепи лампы на фишках в монтажном блоке. Их находим по схеме и так же несколько раз снимаем-вставляем.

2. Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

При включении зажигания все лампы (в том числе и разряда аккумуляторной батареи) комбинации не загораются, приборы не работают. Так происходит если.

— Перегорел предохранитель №5 (F16) в монтажном блоке

Предохранитель заменяем новым. Если перегорает снова, необходимо найти и устранить причину перегорания.

— Неисправен выключатель зажигания

— Обрыв в цепи от выключателя зажигания до комбинации приборов

Генератор 37.3701 ВАЗ 2108, 2109, 21099 схема подключения

3. Сложные причины неисправности «лампа разряда АКБ не загорается при включении зажигания».

При включении зажигания лампа разряда АКБ не загорается, но комбинация работает. При работе двигателя лампа так же не горит. Зарядки нет. Напряжение на выводах АКБ меньше 13,6 В.

— Неисправны щетки регулятора напряжения (стерлись или зависли)

— Неисправен регулятор напряжения

— Контактные кольца генератора изношены или сильно загрязнены

Что делать, если горит лампочка аккумулятора на панели приборов

Постоянный свет

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При включении зажигания все лампы в том числе и разряда аккумуляторной батареи комбинации не загораются, приборы не работают. Итак, все мы знаем, что при включении зажигания зажигается сразу несколько контрольных лампочек, среди которых имеется и аккумуляторная. Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Что делать, если не горит лампа аккумулятора при включении зажигания

Лампочка аккумулятора горит в пол накала. Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Список неисправностей, приводящих к загоранию лампы

Причины неисправности «лампа разряда АКБ не загорается при включении зажигания» средней сложности.

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При включении зажигания аккумулятор начинает генерировать ток, который поступает на плавкий предохранитель, а затем через несколько цепей диоды, реле-регулятор, затем доходит до контактного кольца и дальше идёт на обмотку. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов. Во время зарядки По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

На поворотах

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Общие причины постоянного горения лампы АКБ

Если в любом звене этой цепи случается проблема, лампочка не гаснет, а продолжает гореть. Либо загорается неожиданно и столь же внезапно гаснет.

Почему не гаснет лампа зарядки аккумулятора

Если после запуска мотора автомобиля лампа заряда АКБ продолжает светиться либо горит вполнакала, это говорит о том, что все электрические системы питаются непосредственно от аккумулятора. Значит, продолжать движение машина будет до тех пор, пока батарея полностью не «сядет» (около 2,5–3 часов, если ехать с отключёнными фарами, кондиционером, дворниками, аудиосистемой).

Лампочка заряда АКБ горит после запуска мотора: почему это происходит?

Причинами, по которым пиктограмма не перестаёт светиться своевременно, могут быть:

• проблемы реле-регулятора либо диодного моста;
• низкое натяжение генераторного ремня либо его износ;
• перегоревший предохранитель;
• плохие контакты клемм АКБ;
• обрыв генераторной цепи, частичная или полная неисправность щёток генератора либо щёткодержателей;
• выход из строя выключателя зажигания (могут гореть не одна, а сразу несколько пиктограмм, в том числе лампы заряда АКБ и перегрева катализатора, а также чек).

Почему лампа не тухнет, когда двигатель машины заводится: видео

О каких неисправностях в работе машины свидетельствует индикатор АКБ

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Почему не гаснет лампа зарядки аккумулятора В первую очередь проверяем натяжение ремня генератора.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора ;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

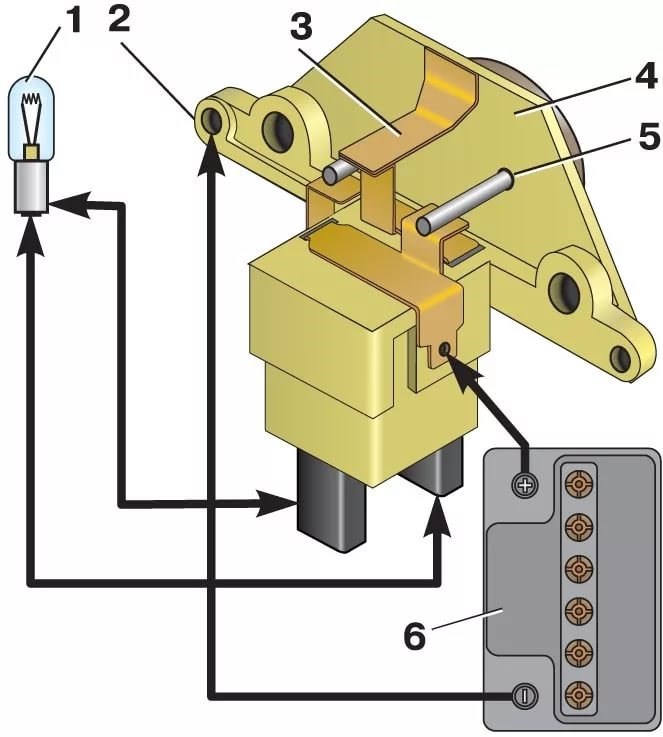

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

Инструменты для выявления неисправности: галерея

Что делать, если поломка в цепи АКБ застала в пути Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.
