Перегорает предохранитель приборной панели ваз 2114 инжектор 8 клапанов

Где-то коротит на массу, надо искать. Слабое место в задних фонарях.

Попробуй отключить заднюю правую плату, поменять предохранитель и попробовать включить габариты. Если пред. не сгорит, значит разбираться с задней платой. Скорее всего чистить или менять.

Также на этом предохранителе висит и передний габарит. В фару тоже несложно залезть и посмотреть на проводок, который идет к габариту.

Если ничего не помогло, то искать в салоне место, где провод могло перетереть. Самая долгая проверка.

Да, там должен стоять предохранитель на 8 ампер, а не на 30.

За освещение приборки отвечает предохранитель F10. Его проверить, если сгорел — заменить. Если снова станет сгорать, то скорее всего проблема совместная. Наиболее возможное место для возникновения проблем с электрикой — монтажный блок.

Не работает правая сторона поворотников ваз 2114

• Перегоревшие лампочки или светодиоды. Чтобы определить выход из строя ламп, необходимо вытащить приборку, но сделать это будет непросто. Неисправные осветительные приборы, как и предохранители, не подлежат ремонту. Их нужно заменить. Если лампочки перегорают часто, желательно в разумные сроки проверить проводку автомобиля мультиметром или обратиться к автоэлектрику. Нередко причиной этого становится неквалифицированная замена обычных ламп светодиодами;
• Сгорела контактная плата приборной панели. Из-за чрезмерного износа или частых перепадов напряжения в бортовой сети она может выйти из строя. Деталь состоит из микросхем. Диагностировать и ремонтировать её в домашних условиях практически невозможно. Поэтому её придётся менять. Плата стоит около 400-600 рублей. Для замены придётся разобрать приборную панель;
• Обрыв проводки. Повреждение может случиться в одном или в нескольких местах. Чтобы выявить дефектный участок, нужно прозванивать мультиметром все провода. Иногда на это уходит несколько часов. Без хорошего знания электрических схем и автоэлектрики зачастую сложно определить эту неисправность. Иногда приборная панель может не гореть из-за окисленных или загрязнённых контактов. Чистка контактных соединений поможет вернуть работоспособность детали. В редких случаях проблема вызывается иными неисправностями.

ВАЗ 2114 поворотники горят но не мигают Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Возможные неисправности: признаки и причины

Если вы не знаете, как , то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Перегорает предохранитель приборной панели ваз 2114 инжектор 8 клапанов

Неисправности: виды и способы решения

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Изначально необходимо обозначить, что подразумевается под понятием корректная работа оптических элементов. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки. Почему не работают поворотники ВАЗ-2114 и ремонт По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не горит поворотник ваз 2114. Быстро мигает поворотник. Определяем причину этой неисправности

Поворотник не моргает а горит – Повороты просто горят, а не мигают (решено) — 2 ответа. Каждый из этих элементов выполняет свою функцию. Переключателем осуществляется подача питания на необходимые лампы. Дополнительно напряжение может подаваться через клавишу «аварийки», в обход переключателя. Чтобы уберечь проводку от возможного короткого замыкания проводки поворотников, в цепь включены предохранители.

По какой причине может не работать левый поворотник авто?

Заметили, что одновременно сломались левый и правый поворотники, а также аварийная сигнализация? Скорее всего, проблема в перегоревшем предохранителе.

Вместо него устанавливаем плавкую вставку подходящего номинала. Если ее значение будет превышать рекомендованное, машина может загореться. Чтобы избежать этого, выполняйте замену предохранителя правильно.

2. Выход из строя подрулевого переключателя

Чтобы исключить такую поломку, следует проверить замыкание контактов в разных положениях подрулевых переключателей.

Могут быть повреждены пластиковые или контактные элементы. Также может образоваться нагар. Во время работы световых указателей случается подгорание контакта. В результате сопротивление возрастет, а сила тока в цепи упадет. Если обнаруживается окисление и нагар, реле указателей будет щелкать, однако поворотники – левый и правый – не включатся.

Убедитесь, что лампочки работают

1. Все лампы.
2. Предохранитель F16 ил F19.
3. Реле.
4. Массу на поворотниках.
5. Подрулевой переключатель.
   Подрулевой переключатель проверяется прозвонкой контактов.
6. Проводку.

Самостоятельная диагностика световых приборов автомобиля При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Виды неполадок поворотников и методы их устранения

Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

— поворотники находятся в рабочем режиме всегда при включенном зажигании;

При переключении подрулевого рычага вверх либо вниз должен включаться поворотник с соответствующей стороны;

Сигнал, который предупреждает водителей о повороте, мигает с тактовой частотой в 60 сигналов в минуту.

Если поведение сигналов изменено относительно вышеперечисленных показателей, значит, присутствуют проблемы. Далее будут перечислены самые распространённые виды неполадок поворотников:

Эту проблему будет проще решить, если ознакомиться с основным принципом работы реле. Ток, который проходит по лампам, нагревает измерительный резистор – элемент, который определяет необходимость включения в нужный момент той или иной лампы. Соответственно, сопротивление лампы, отличающееся от номинального, изменяет время, за которое включается поворотник – он начинает моргать.

В данной ситуации необходимо чуть-чуть постучать по реле. Это поможет, если имеется слабый контакт или попала влага. Если реле было заменено, а поворотник всё же не мигает, а постоянно продолжает гореть, значит проблема заключается в слабом контакте с предохранительным блоком.

В таком случае, должна помочь замена предохранителя со значением сопротивления, кардинально различающимся с номинальным.

Если не работает только один поворотник, то это никоим образом не связано с неисправным реле.

В таком случае проблема кроется однозначно в реле. Его необходимо заменить. Ещё одной причиной нерабочего поворотника может быть и включатель. Для его проверки доберитесь до подрулевого рычага переключения и размонтируйте его. Если аварийные огни не работают при исправных поворотниках, просто замените кнопку, которая отвечает за включение сигнализации.

4) Поворотник светит недостаточно ярко

Если они излучают тусклый свет, значит, следует проверить модель и мощность лампочки. Если всё в норме, просто нужно зачистить контакты лампочек.

Это не является нормой. Вся «соль» заключена в контактах реле монтажного блока. Такие звуки возникают в случаях слишком плотного прилегания контакта или его окисления. Приводит к этому и плохо работающее реле. Установите новое реле или зачистите контакты.

Как указывать направление движения при неисправных поворотниках?

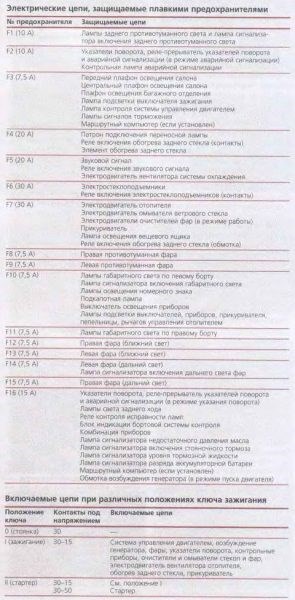

Схема внутренних соединений в монтажном. блоке более старой версии. Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов. Если же на авто стоят диоды, лучше их сразу менять.

Монтажный блок старого образца

В старом монтажном блоке коммутационное и защитное устройства сигналов поворота также обозначаются как K2 и F2. Только расположение элементов в старом блоке немного иное, чем в новом (выделены зеленым цветом).

• С выключателем (4), которым водитель включает указательные лампочки, выполняя очередной маневр;
• С приборной панелью (7), на которой лампочки-индикаторы показывают, что поворотники включены, или выключены;
• С замком зажигания – плюсовым контактом. Это сделано для того, чтобы при выключенном зажигании сигнальные огни не горели.
• С еще одним рычажным переключателем (8). Именно этим переключателем водитель включает поворотники. Он находится под рулевой колонкой в виде небольшого рычажка;
• Через выключатели реле соединяется с сигнальными лампами (1,5,6).

Изображение электросхемы поможет найти неисправности в электрической цепи.

Повреждения в электросхеме поворотников и аварийки

Поворотники, как и любой иной узел автомобиля периодически выходят из строя. Например, один из фонарей системы быстро мигает. Причина кроется в сгоревшей лампочке. Необходимо купить новую и вставить ее на свое место.

Поворотник произвольно отключается

Слабо горят световые сигналы поворотов

Причину следует искать в массе. Выход на массу размещают недалеко от фар. Передние следует искать на корпусе под капотом, задние – за обшивкой багажника. Очистка контактов массы и затягивание гайки способны улучшить яркость света.

Общая информация о поворотниках

1. Открывается капот.

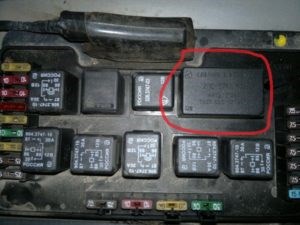

2. Под ним следует найти монтажный блок, в котором и расположено реле (справа непосредственно над водительской стойкой амортизатора).
3. Открывается монтажный блок (снять защитную крышку можно путем отщелкивания 2-ух боковых защелок).
4. Для того чтобы с легкостью извлечь реле с маркировкой К2 (реле поворотников) из монтажного блока, лучше воспользоваться специально предусмотренным для этих целей пластиковым пинцетом (он лежит в самом блоке).
5. После этого на место вышедшего из строя реле поворотников устанавливается новое. Его располагают в посадочном месте так, чтобы металлические контакты (3 шт.) были заведены в гнездо.
6. Установив новое реле в монтажный блок, нужно проверить, работают ли поворотники в нужном режиме. Если все в порядке – можно закрывать крышку блока и закрывать капот.

Поворотник произвольно отключается Чтоб легче было вам проверять и работать с этими предам и реле вам будет лучше снять этот блачок совсем и вынуть из панели.Крепиться он тремя гаечками по бокам, для его снятия понадобится маленькая трещотка с удлинителем и с головкой на 10.

Тускло горят поворотники

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Как проверить световые приборы в «Четырке»?

• привод на механике (для запуска и выключения);
• переключатель (для связи ламп с источником электропитания);
• реле, для замыкания и размыкания цепи через определенное время.

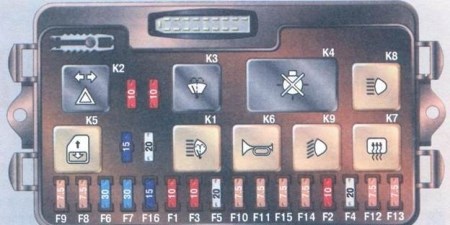

Проверьте бортовую сеть на факт замыкания Монтажный блок на ВАЗ 2114 более ранних годов выпуска имеет такой вид:
Предохранитель подсветки приборов идет 9-ым по счету, слева направо.
У машин этой модели всех годов выпуска монтажный блок расположен в подкапотном пространстве, с водительской стороны.
