Замена Датчика Уровня Топлива Ваз 2114

Если вы читаете эту статью, вам наверняка будет интересно знать, где находится контроллер. В автомобилях ВАЗ 2114 устройство находится в одном модуле с бензонасосом. Так что если девайс врет и вы хотите произвести его замену, вам придется демонтировать модуль целиком.

Устройство и принцип работы

Как можно догадаться, предназначение контроллера уровня бензина заключается в определении уровня горючего в бензобаке с последующей передачей этих данных на контрольный щиток.

• резисторного элемента;
• поплавка с рычагом;
• специального скользящего контакта для отключения и включения на приборной панели диодного индикатора состояния уровня горючего.

Что касается принципа работы, то регулятор топлива на ВАЗ 2114 функционирует в результате перемещения поплавка по мере замера объема горючего в бензобаке:

1. Показатель сопротивления на переменном резисторном элементе изменяется, в результате чего меняется и параметр сопротивления в цепи в целом.
2. В результате того или иного уровня сопротивления определяются параметры объемы бензина на контрольном щитке.

Также следует отметить, что отечественные транспортные средства оснащаются девайсами БМ-150 — эта информация вам пригодится, если вы решите заменить устройство своими силами (автор видео — Сергей Л).

Распространенные неисправности

Вариантов неисправности регулятора может быть несколько:

1. Показания устройства прыгают. Как правило, это обусловлено износом контактных дорожек на схеме, что происходит в результате постоянного воздействия бегунка конструкции. Чтобы избавиться от такой неисправности, можно попробовать загнуть бегунок так, чтобы он был чуть выше стертого на схеме места. Но если стерся большой участок, то вероятнее всего, регулятор надо будет менять полностью.
2. Врать девайс может в том случае, если он не отрегулирован, то есть проблему позволит решить обычная настройка.
3. Иногда бывает такое, что устройство зависает на «0». В этом случае придется производить демонтаж контрольного щитка приборов и найти сам индикатор, в частности, вам потребуются именно контакты. Гайки, на которых они фиксируются, нужно будет открутить, а сами контакты — зачистить. Помимо этого, следует уделить внимание и контактам на массе, то есть на кузове. В некоторых случаях причина кроется в том, что контроллер просто заклинил, но может быть и такое, что он вышел из строя.

Замена датчика уровня топлива на ВАЗ 2114 своими руками, принцип работы и советы по ремонту (Видео) | LuxVAZ

1. устройство установлено в модуле для перекачивания горючей смеси. Поэтому задача автомобилиста заключается в извлечении всего модуля; понадобится снять нижнюю подушку и убрать обивку багажника;
2. далее нужно открутить саморезы, которые фиксируют крышку бензобака. С их же помощью удерживается обивка. Для выкручивания винтов необходимо воспользоваться ключом на 7;
3. на следующем этапе нужно открутить ещё 8 винтов, удерживающих кромку крышки;
4. снятие крышки бензобака;
5. отключение электрических разъемов от топливного насоса. Для этого понадобится ключ на 17;
6. отключение шланга от топливного насоса ;
7. всё работу необходимо выполнять осторожно. Перед тем как полностью откручивать гайку штуцера, удерживающую топливный шланг, необходимо сделать один оборот. Таким образом, из системы выйдет давление;
8. на крышке необходимо найти и открутить 8 гаек. Для этого нужно воспользоваться накидным ключом. Некоторые автомобилисты отдают предпочтение трещетке;
9. демонтаж насоса. Топливное устройство необходимо немного приподнять, затем повернуть по ходу часовой стрелки и наклонить. Подобные действия необходимо выполнить для того, чтобы не вызвать повреждение поплавка.

Обозначение значков на панели приборов ВАЗ 2114: Индикаторы, кнопки и лампочки » НаДомкрат Последовательность ваших действий следующая:

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Ваз 2114: замена датчика топлива своими руками

Контрольная лампа

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров. Отдельного описания требует проблема, когда лампочка загорается или тускло светит на холостых оборотах и гаснет с набором оборотов. Ваз 2114 горит лампочка охлаждающей жидкости По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Что делать, если датчик уровня топлива всегда показывает полный бак?

Первый способ. Спицу поплавка, который вы заменили, необходимо вывести из одного крайнего положения в другое. Как вы понимаете, в этом случае показания стрелки на панели приборов также должны варьироваться из одного положения в другое. В этом случае вам может понадобится помощь еще одного человека. Если вы заметили, что при перемещении спицы стрелочка на приборной панели демонстрирует неправильное значение, то необходимо будет незначительно подогнуть один из регулировочных язычков.

Датчик бензина неправильно показывает уровень топлива, возможные причины неисправности Скорее всего контакты на поплавке! попробуй поставить рабочий, если пашет стрелка, значит действительно так, если нет то проверь жгут он через весь салон идет. масса не причем: бензонасос вообще бы не работал у меня такое было 2 дня потерял пока до массы додумался и нашел её))))

Как выполнить замену

Если у вас неправильно показывает датчик уровня топлива ваз 2114, значит его рекомендуется заменить на новый. Для этого подготовьте необходимые инструменты:

Приступаем к работе

Учтите, датчик находится в непосредственном контакте с топливом, потому следует придерживаться определенных правил личной безопасности. В первую очередь, отключите аккумулятор. Полностью снимать батарею не обязательно, достаточно отключить минусовой провод от клеммы. Также убедитесь, что бак наполнен примерно на 45% или меньше. Это обеспечит дополнительное удобство при работе.

Последовательность ваших действий следующая:

1. Датчик располагается в модуль вместе с топливным насосом. Потому извлечь исключительно измеритель, не затрагивая модуль, у вас не получится.
2. Для получения доступа к модулю снимите нижнюю подушку на задних кресла и отогните обивку багажного отсека.
3. Ключом на 7 выкрутите слева и справа саморезы, удерживающие крышку топливного бака. Они еще держат обивку на боковинах.
4. Вы увидите затем восемь саморезов, с помощью которых прижимаются кромки крышки. Их также извлеките.
5. Снять крышку бака целиком не сложно, остается лишь немного сдвинуть ее вперед.
6. Отключите от насоса электроразъемы, воспользовавшись рожковым ключом на 17, открутите от штуцера гайку шланга, который подает топливо.
7. Не спешите, действуйте максимально аккуратно. Обязательно сделайте предварительно один оборот. Это позволит стравить скопившееся давление в системе.
8. По диаметру крышки найдете восемь гаек. Откручивайте их. Для этого пригодится рожковый или накидной ключ, хотя некоторым удобнее пользоваться трещоткой.
9. Снимая насос, поднимите его немного вверх, поверните по часовой стрелке и наклоните. Это позволит не повредить поплавок измерителя.

Вот, вы извлекли модель, потому можно двигаться дальше:

1. Плоской отверткой сдвиньте стопорное кольцо на топливном модуле.
2. Так вы сможете снять крышку с него.
3. Снимите конец подключенного проводка с клеммы регулятора давления.
4. Отожмите фиксаторы от крышки, отсоедините колодки с проводами от насоса;
5. Освободите фиксаторы датчика и сдвиньте датчик по пазам корпуса.
6. Снимите измеритель.

Собственно, на этом можно считать работу практически выполненной. Остается лишь поставить новый датчик на свое законное место и выполнить сборку в обратной последовательности.

Но спешить не стоит. Вы вообще уверены, что проблема кроется непосредственно в датчике? Его обязательно следует проверить. Сделать это не сложно.

Обязательно обратите внимание на один момент. Многие, обнаружив неисправность в датчике горючего, сразу же приступают к достаточно сложной работе по извлечению модуля, замене датчика и так далее.

Из чего состоит и как работает

Индикатор и его неполадки В таком случае неправильный уровень топлива отображается по причине того, что происходит подклинивание подвижной обмотки индикатора. В свою очередь, это приводит к тому, что свободно перемещаться нет возможности, а сами данные на индикаторе будут неточными.

Где найти датчик температуры в ВАЗ-2115

Вся охлаждающая система в автомобилях делится на несколько видов:

В ВАЗ-2115 встроена жидкая система охлаждения, подразумевающая заливку тосола или более качественного антифриза. В целом механизм состоит из таких функциональных элементов:

• радиатор, позволяющий мотору охладиться;
• вентилятор радиатора;
• радиатор отопителя;
• рубашка охладительного устройства;
• насос, качающий охлаждающую жидкость;
• расширительный бачок;
• соединяющие патрубки;
• датчик температуры антифриза.

Новички интересуются, где находится датчик температуры охлаждающей жидкости на ВАЗ-2115? Агрегат расположенный между термостатом и головкой комбинации цилиндров, прямо сверху патрубка системы охлаждения, соединяется деталь с системой при помощи 2 проводов.

Рядом установлен другой измеритель, но заметьте, что этот дополнительный агрегат подсоединен с одной стороны к приборной панели.

Внимательное изучение конструкции позволяет увидеть в датчике резистор, где сопротивление определяется в зависимости от нагрева двигателя ВАЗ-2115.

ВАЗ 2114 горит чек: устраняем пропуск зажигания в цилиндре

Горит лампочка инжектора: что говорят датчики

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На приборной панели также располагаются различные переключатели и индикаторные лампочки, которые необходимы для управления светотехническим оборудованием, отопителем и другими важными агрегатами. Если объяснить причину данной неисправности в двух словах лампочка аккумулятора горит, когда генератор не даёт зарядку на аккумулятор или в этой цепи имеется обрыв например сгорел предохранитель. Распространенные неисправности По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Обозначение кнопок

1. Идете в магазин, покупаете датчик уровня охлаждающей жидкости ваз 2114 (90 рублей).
2. Скидываете клемму с АКБ.
3. Снимаете колодку со старого датчика.
4. Выкручиваете его из бачка.
5. Вкручиваете новый.
6. Подсоединяете колодку, накидываете клемму на аккумулятор.

Замена датчика уровня охлаждающей жидкости 4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

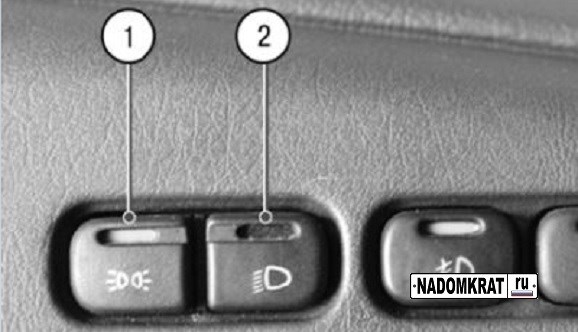

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Замена датчика топлива ваз 2115 своими силами

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Проверка генератора Надеюсь эта статья помогла Вам понять причины, по которым загорается лампочка аккумулятора на автомобилях ВАЗ 2109 — 2114.
