Контрольные лампы Lada Vesta ВАЗ-2180
Замечание. Все приборы и контрольные лампы щитка приборов (кроме контрольных ламп открытия дверей и включения света фар) работают только при включенном зажигании — положение ON ключа в замке зажигания.
— контрольная лампа «Нажмите педаль тормоза!» (для автомобиля с АМКП).
— контрольная лампа состояния антиблокировочной системы тормозов (ABS). При включении зажигания контрольная лампа загорается желтым цветом и гаснет после запуска двигателя. Если она загорится в других случаях это свидетельствует о неисправности системы.
Предупреждение! Эксплуатация автомобиля с горящей контрольной лампой неисправности тормозной системы запрещена!
— контрольная лампа неисправности электроусилителя рулевого управления. Загорается при включении зажигания и гаснет после запуска двигателя. Если контрольная лампа загорается и горит постоянно при работающем двигателе, это указывает на неисправность в системе электроусилителя.
Предупреждение! Двигайтесь с неработающим электроусилителем осторожно, с небольшой скоростью. Не забывайте, что когда усилитель неисправен, усилие на руле значительно возрастает!
— контрольная лампа заряда аккумуляторной батареи. Загорается при включении зажигания и гаснет после запуска двигателя. Если контрольная лампа продолжает гореть или загорается в процессе работы двигателя, то это указывает на отсутствие заряда аккумуляторной батареи.
Предупреждение! Если аккумуляторная батарея не подзаряжается, то ее заряда хватит ненадолго (менее чем на 10 км пути), поэтому необходимо найти и устранить причину неисправности или, избегая включения лишних потребителей тока, двигаться на специализированную станцию технического обслуживания.
— контрольная лампа открытых дверей. При включении зажигания загорается на несколько секунд. Лампа будет гореть постоянно, пока двери остаются открытыми вне зависимости от положения ключа в замке зажигания.
— контрольная лампа открытого капота. При включении зажигания загорается на несколько секунд. Лампа будет гореть постоянно, пока капот открыт вне зависимости от положения ключа в замке зажигания.
— контрольная лампа открытой крышки багажного отделения. При включении зажигания загорается на несколько секунд. Лампа будет гореть постоянно, пока крышка багажного отделения остается открытой вне зависимости от положения ключа в замке зажигания.
— контрольная лампа аварийного давления масла. Загорается при включении зажигания и гаснет после запуска двигателя. Если лампа продолжает гореть или загорается во время работы двигателя, это указывает на отсутствие необходимого давления масла в системе смазки двигателя — необходимо немедленно заглушить двигатель и не запускать его, пока не будет устранена неисправность.
— контрольная лампа указателя уровня топлива. Лампа горит постоянно, если в баке остается минимальный запас топлива, напоминая водителю о том, что необходимо срочно заправить автомобиль топливом (см. «Заправка автомобиля топливом»).
Контрольные лампы Lada Vesta ВАЗ-2180, Органы управления
Динамические и ходовые характеристики Гранты лифтбек
Панель приборов Лады Весты — 11 неисправностей и как снять
Свет и подсветка в салоне Лада Веста СВ Кросс
Предупреждение! Эксплуатация автомобиля с горящей контрольной лампой неисправности тормозной системы запрещена!
Независимое от габаритов освещение багажника Гранты
| Подсветка багажника ВАЗ 2190 не отличается от предшествующих автомобилей АвтоВАЗ, и работает только в том случае, если включены габариты и открыта крышка багажника. Чтобы упростить схему, предлагается сделать освещение багажника независимым. |

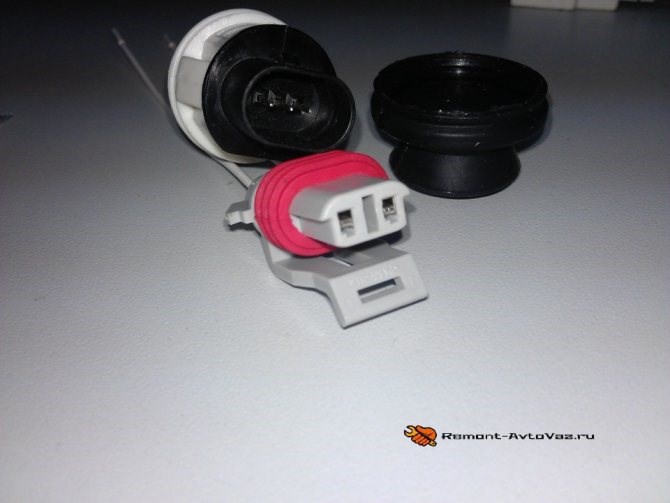

Разъем плафона багажника Lada Granta имеет два провода:
Цель: проложить постоянный плюс до светильника багажника, и подключить его вместо желто-красного. В результате освещение багажника будет включаться при его открытии вне зависимости от того, включены габариты или нет.
Можно взять постоянный плюс с замка зажигания, нам нужен красный провод.
Постоянный плюс с магнитолы (разъем ISO) висит на контакте А4.
Некоторые привыкли брать постоянный плюс с прикуривателя (как его снять), в Лада Гранта это бело-красный провод.
Это лишь некоторые варианты, где удобно подключиться к постоянным +12В. Провода внутри салона прокладываем под пластиковыми порогами, либо под обивкой потолка.Кстати, штатная подсветка багажника Гранты весьма тусклая, рекомендуется ее доработать.
| Наименование | Параметры |
| Сложенный вариант | |
| Ширина по стаканам задней стойки | 98,5 см |
| По крыльям кузова с внутренней стороны | 130 см |
| Высота полки | 64 см |
| В разложенном положении | |
| Длина | 170 см |
| Ширина | 110 см |
Органы управления LADA Vesta
Монтаж
Регулировка передних сидений на Лада Веста
- Чтобы полноценно разложить задний ряд сидений в ровную платформу потребуется извлечь подголовники. В противном случае они будут упираться в тыльную сторону передних сидений. Угол раскладки сидений не будет превышать 160 – 165°;
- Чтобы дистанционно разблокировать замок задней двери необходимо дважды нажать на механическую кнопку брелока;
- Для поднятия крышки багажника нужно приложить немало усилий, дверь умеренно тяжелая;
- Цельный резиновый коврик на фальшполке непрактичен, так как при частом использовании запасного колеса, механического домкрата борта задевают ворсистую обшивку, изнашивая ее.
Размеры багажника Гранта Лифтбек в сантиметрах А вот еще один товар, который сделает Ваш автомобиль чуточку красивее. Это хромированные накладки под салонные ручки открывания дверей с надписью VESTA. Выглядят неплохо, сделаны качественно, в комплекте идет скотч 3М, с помощью которого легко установить данную деталь. Цена 600р за комплект из четырех штук.
Подключение светодиодов
Подключить светодиодную подсветку на Весту можно несколькими способами. Самый простой – запитать ее от модуля стеклоподъемников. Делается это так:
- На водительской двери подключение производится к блоку стеклоподъемников. Синий провод с черной полосой подключается к питанию, а черный к массе.
- На остальных дверях красный провод подсоединяется к питанию, а черный к массе.
Но задние электрические подъемники присутствуют только в комплектации «Люкс», поэтому всем остальным придется искать другие способы установки подсветки ручек на Весту. Один из способов предполагает использование контактов ISO разъема магнитолы. A6 подключается на «плюс», A8, соответственно, на «массу» автомобиля.
Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина
Подсветка автомобильных ручек выполняет одновременно две функции
Дверные концевики: где находятся, подключение, проверка
- Снять внутреннюю обшивку дверей и блок стеклоподъемников на водительской стороне, найти жгут проводов для подключения светодиодов. В некоторых комплектациях проводка для этой функции предусмотрена с завода, даже если автомобиль и не оборудован подсветкой изначально.
- Сделать отверстие внутри пластиковой ниши сбоку. Просверлить его нужно дрелью, со сверлом одинакового диаметра с диодом. Через это отверстие будут проходить провода.
- Вставить в отверстие диод и проклеить зазоры клеем. Важно использовать качественный клей или кузовной герметик, который будет хорошо держать светодиод в гнезде, несмотря на вибрацию. Диод перед установкой можно слегка обработать наждачной бумагой, чтоб он давал рассеянный свет.
Независимое от габаритов освещение багажника Гранты — контрольная лампа включения правого бокового указателя поворота.
Прошивка приборной панели Лада Веста
Перед прошивкой, помните, что вполне возможна ее некорректная работа. Поэтому лучше делать это у официальных дилеров. Если же решено делать это своими руками, то здесь понадобиться программатор Usbdm OSBDM V4.95 и компьютер или ноутбук.
Вот 12 пунктов пошаговой инструкции по прошивке:
- Установить на ПК с диска, который идет в комплекте поставки прибора, драйвер и программу для прошивки.
- Снять щиток приборов, отклеить заводскую гарантийную пломбу и открыть заднюю крышку.
- Открыть прибор и поставить переключатель на 3,3 вольта.
- Подключить прибор к панели и компьютеру.
- Запустить на ПК программу HCS12 Programmer и кликнуть на пункте Detected.
- В пункте Target указать папку в которой находится прошивка. Отметить галочкой Auto Reload и нажать Detect Chip. В этом случае тип чипа определяется автоматически.
- На вкладке Security установить галочку на Unsecure.
- На вкладке Advanced отметить галочкой пункт Enable.
- Перейти в раздел Device Operations, на вкладке Target выбрать Erase Selective. При таком выборе сохраняются данные пробега и иммобилайзера.
- Нажать на кнопку Program Flash для запуска прошивки. Это займет несколько секунд.
- Отказаться в программе от подключения панели.
- Теперь прибор можно отключить и установить девайс на свое место.
Важно: Для перепрошивки используется прошивка, подходящая для этой версии приборки. Нельзя устанавливать старую версию на более новую панельку и наоборот во избежание сбоев в работе.
Как сделать подсветку на задний ряд «Весты»
- Плохой контакт панели с бортовой сетью из-за повреждения разъема или его контактов;
- Отказ одного или нескольких датчиков, поставляющих информацию панели;
- Механическое повреждение щитка из-за сильных вибраций или сильного удара;
- Отсутствие подсветки из-за перегоревших лампочек;
- Выход из строя, или неправильная работа основной материнской платы — при выходе из строя материнской платы нет смысла, снимать, разбирать щиток приборов. Починить эту деталь самостоятельно нельзя. Лучше доверить это дело специалистам СТО;
- Перегоревшие сигнальные лампы — чтобы удостоверится, что лампы перегорели есть простой тест. При повороте ключа зажигания запускаются все приборы, зажигаются все лампы. В это время и проверяется работа ламп. Особенное внимание необходимо уделить красным лампам, сигнализирующим о критических неполадках в работе автомобиля;
- Стрелочные указатели не работают — это может произойти из-за выхода из строя, либо прибора, либо датчика. Работоспособность проверяется при запущенном двигателе;
- Не работает тахометр — причина в самом приборе;
- Не работает спидометр — вышел из строя датчик скорости. На это указывает лампа ABS;
- Не меняется температура антифриза — причина в неисправности датчика температуры;
- Не отображается уровень топлива — неисправен блок с топливным насосом.
Кнопки открытия багажника и капота.Регулировка фар Ручка управления автоматизированной коробкой передач
Сигнализаторы комбинации приборов Лада Веста.

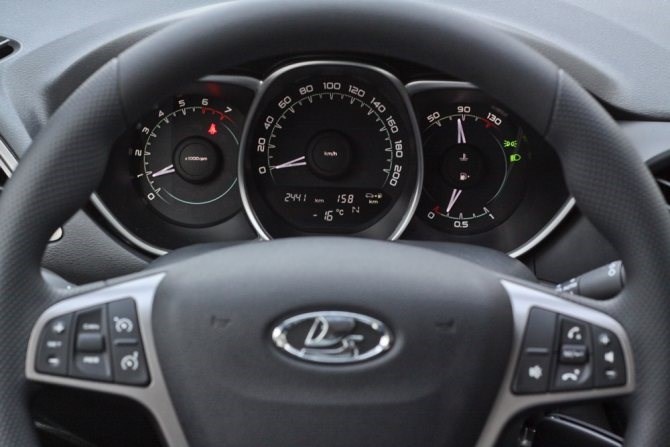

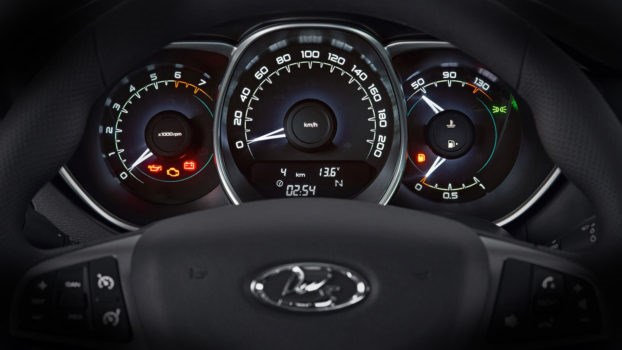

На рисунке показано расположение приборов и сигнализаторов в комбинации приборов. В зависимости от комплектации автомобиля, отдельные элементы могут отсутствовать или отличаться от показанных на рисунке.
1 – тахометр стрелочного типа показывает частоту вращения коленчатого вала двигателя. Шкала проградуирована от 0 до 7, цена деления 0,5. Чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 1000.
2 – сигнализатор необходимости нажатия на педаль тормоза (желтого цвета) у автомобилей с автоматизированной механической трансмиссией мигает при попытке пустить двигатель без нажатия на педаль тормоза.
3 – сигнализатор непристегнутого ремня безопасности водителя или переднего пассажира (красного цвета) загорается при включении зажигания, если водитель или передний пассажир не пристегнуты ремнями безопасности. При этом после достижения скорости 10 км/ч (а на скорости до 10 км/ч – через 60 секунд после начала движения) раздается прерывистый звуковой сигнал.
4 – сигнализатор неисправности подушек безопасности (желтого цвета). Загорается при включении зажигания и гаснет через несколько секунд. Если сигнализатор не гаснет или начинает мигать, значит, возникла неисправность в системе пассивной безопасности SRS.
При неисправности системы SRS немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
5 – спидометр стрелочного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала имеет деления отО до 200, цена деления 10 км/ч.
6 – сигнализатор незакрытой крышки багажника (красного цвета) загорается, если не закрыта (или неплотно закрыта) крышка багажника.
7 – сигнализатор незакрытого капота (красного цвета) загорается, если не закрыт (или неплотно закрыт) капот.
8 – сигнализатор включения аварийной сигнализации (красного цвета) мигает при включении аварийной световой сигнализации.
9 – сигнализатор незакрытой двери (красного цвета) загорается, если не закрыта (или неплотно закрыта) любая боковая дверь.
10 – сигнализатор круиз-контроля (желтого цвета) горит при работе системы круиз-контроля в режиме поддержания скорости и в режиме ожидания.
11 – сигнализатор ограничителя скорости (желтого цвета) горит при работе системы круиз-контроля в режиме ограничения максимальной скорости.
12 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя стрелочного типа. Шкала указателя имеет деления от 50 до 130, цена деления 20 °С. Красная зона шкалы указателя предупреждает о перегреве двигателя.
Блок управления печкой (отопителем) и кондиционером Лада Веста
Под рулевые переключатели Лада Веста 16 – сигнализатор включения дальнего света фар (синего цвета) горит при включении дальнего света фар.
