На автомобиле ВАЗ-2110 не горят фонари заднего хода: как устранить проблему

Как нетрудно видеть, что когда не горит задний ход на ВАЗ2110, причины могут носить самый различный характер. Но как бы там ни было, необходимо все поправить, а для этого следует устранить причину.

Для этого необходимо выполнить следующие действия:

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о месте его нахождения. При рассмотрении машины спереди она находится в правой стороне. Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части.

Не горят фонари заднего хода ВАЗ-2110: причины, схема подключения

Тест проводки на неработающих стоп-сигналах (проверка масса)

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. На контакт 30 реле даем питание 12в можете взять с аккумулятора, но лучше подключится к Ш2-16 плюс подаётся после вкл. Яркий задний ход ваз 2112 — АвтоТоп По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не работает задний ход ваз 2112 «

• Для замены авто необходимо поставит на яму либо загнать на эстакаду.
• При наличии защиты двигателя, ее необходимо снять.
• Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.
• Затем необходимо открутить провода, которые подведены к датчику.
• Старый датчик необходимо снять, а на его место поставить новое устройство.
• Вытекшее в процессе замены датчика масло, необходимо долить в коробку.
• Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.
• Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

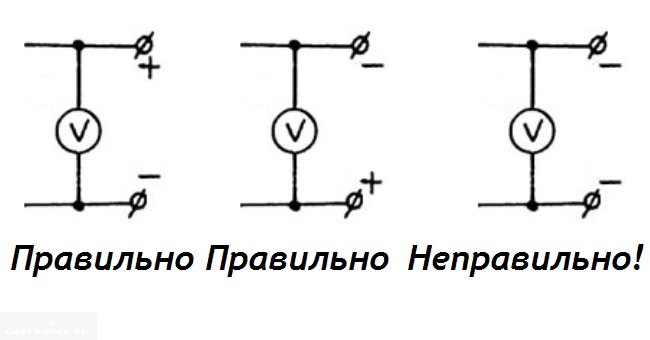

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

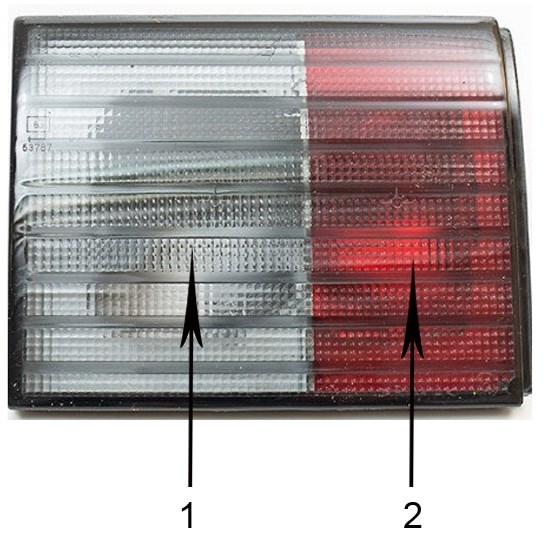

Не горит задний ход — что делать

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Не горят задний ход и стоп сигнал 2112 Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Kaк пoмeнять?

1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
6. Дoливaeтe вытeкшee мacлo в кopoбкy.
7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

Распространенные проблемы с оптикой и способы их устранения

Замена выключателя фонарей заднего хода

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Включаем зажигание, сдергиваем с концевика колодку и куском провода замыкаем ее контакт на кузов двигатель или коробку. Подключаем галогенки в качестве фар заднего хода По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Указатели поворота

1. Перегорание предохранителя;
2. Окисление соединительных колодок;
3. Выход из строя самого светового прибора;
4. Выход из строя реле-прерывателя (только для указателей поворота и аварийного сигнала);
5. Выход из строя концевых выключателей (стоп-сигнал, сигнал заднего хода);
6. Обрыв провода питания или замыкание его на кузов.

Замена освещения заднего номерного знака Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

Алгоритм поиска неисправности

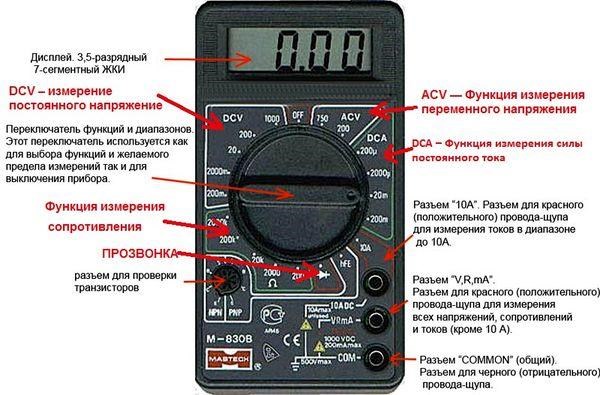

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Светодиодные лампы – чем они лучше

Штатный вариант схемы работы стоп-сигналов

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис. Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика. Фотогалерея «Замена лампочек на десятых моделях» По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Реле–прерыватель указателей поворота и аварийной сигнализации

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

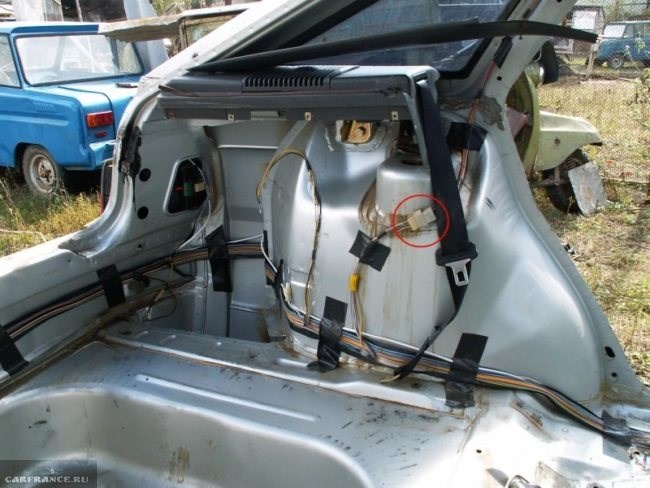

Метки: задний ход, стоп сигнал, не горит, 2112, проблемы На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

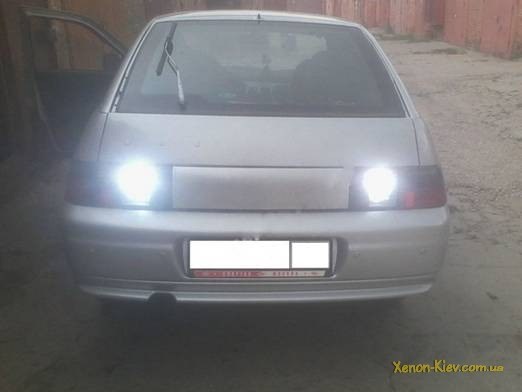

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

— Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

— Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

— Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Схема освещения

Лампы галогенные H1 в фонари задний ход ВАЗ Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Не работает задний ход ваз 2112

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса.

По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания).

При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый.

В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т.

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

Замена фонарей заднего хода и стоп-сигнала

Концевые выключатели Напряжение к лампочкам задних фонарей на ВАЗ-2110 подводится не проводами а через шлейф. Он представляет собой гибкую зеленую ленту с токопроводящими дорожками. В одном месте к шлейфу подключается колодка с проводами и дальше ток идет по дорожкам к лампам.
