Неисправности автосигнализации StarLine при открытии/закрытии дверей

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Сразу проверьте, работает ли связь с брелком – при постановке или снятии с охраны индикация на экране меняется соответственно выполненной операции независимо от того, сработали ли замки дверей. Если сигнализация не распознает команды с брелка, то обратитесь к опубликованной нами статье о механических проблемах с брелками StarLine, возможно, потребуется ремонт или замена брелока.

Причины по которым Старлайн не открывает или не закрывает двери авто с брелока и решение проблемы

1. Провод перебит: одна из дверей не открывается и не закрывается, остальные работают нормально. Чаще страдает проводка, идущая в водительскую дверь – здесь вероятность перелома по изгибу или перебития стеклоподъемником неправильно проложенного провода наиболее велика.
2. Провод закорочен на массу (об острую кромку, механизмом стеклоподъемника и так далее) – как только подается команда на открытие или закрытие, в цепи этого провода выбивает предохранитель. При этом вторая цепь работает штатно, так как для нее на поврежденном проводе все равно нужна масса независимо от того, откуда она получена – с контактов реле или через прямой контакт провода с массой. То есть, если внезапно двери перестали работать в одну сторону,например, не открываются, но работают в другую, закрываются, то необходимо проверять проводку, затем менять 15-амперный предохранитель в жгуте 6-контактного силового разъема центрального замка, подключенного к сигнализации. В некоторых случаях один из предохранителей вылетает и без повреждений проводки, если движение актуатора затруднено (замерзание замков зимой), так как ток, потребляемый заторможенным двигателем, выше, чем при его работе.

Неполадки освещения салона автомобиля и их устранение 4 — токонепроводящий пинцет для снятия предохранителей.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему.

Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель. F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1.

Подсветка салона ваз 2107 — причины поломок, ремонт

Значок открытой двери — Диагностика, Ремонт и Удаление с приборной панели — Автопортал 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)

Не горит свет в салоне — как найти неисправность

Следующее, на что стоит обратить внимание — это на состояние лампочки накаливания. Для ее проверки достаточно просто снять крышку и проверить, не перегорел ли волосок. В случае неисправности лампу нужно просто заменить на аналогичную.

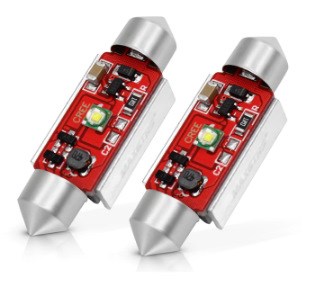

Многие опытные автомобилисты советуют сразу же переделывать освещение салона с обычного на светодиодное. Это поможет забыть о проблеме перегоревших лампочек насовсем.

Если после осмотра лампочки выяснилось, что ее нить цела (либо после замены лампочки свет так и не загорается), то следует внимательно осмотреть ее патрон и, при необходимости, зачистить мелкой шкуркой все его контакты.

В случае, если и после удаления окислов не горит свет в салоне ваз 2114, то следует проверить наличие напряжения на контактах плафона при помощи вольтметра (либо тестера). Если тока нет, то придется поочередно прозванивать всю цепь и, в случае обнаружения обрыва, выполнять замену проводки. Эта операция несложная, но может занять изрядное количество времени.

Именно по этой причине прозвонку цепи можно начинать не от плафона, а с проверки концевиков. Как сообщают многие владельцы 2114, очень часто проблема кроется именно в них. В случае, если концевые выключатели окажутся неисправными, то их придется заменять, поскольку данная деталь практически не поддается ремонту.

Прежде, чем выкидывать старый концевик, его можно попробовать отрегулировать. Очень часто причиной неисправности может являться недостаточная сила нажатия или плохой контакт, в результате чего выключатель просто не срабатывает.

Не работает ближний свет на ВАЗ-2112: не горит и не светит — автомобильный портал

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);
• главный плафон освещения салона ваз 2114;
• лампы для индивидуальной подсветки;
• подсветка бардачков и прикуривателя.

Не работает свет в салоне ВАЗ-2115 возможные причины Плафон установлен на обивке потолка над задней правой дверью. Чтобы плафон был включен постоянно, нажмите на заднюю часть С рассеивателя 1. Для выключения плафона нажмите на переднюю часть А рассеивателя. При нажатии на среднюю часть В рассеивателя плафон включается только при открытии передних дверей.

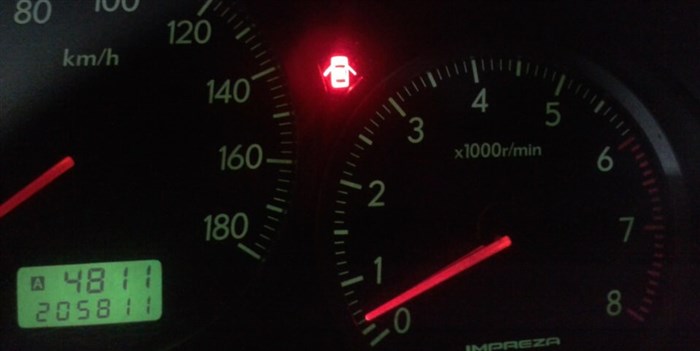

Горит значок открытой двери — Что делают в Автодиагностике 100.ks.ua

Когда к нам приезжают с подобной проблемой, первым делом мы узнаем, ставилась ли сигнализация недавно. Проблема в том, что «ленивые» установщики часто «бокопорят» и подключаются к концевикам не так как нужно. Мы даже не можем передать Вам всего того, что мы видели в своей практике. Если сигнализация ставилась недавно, то сразу отправляем обратно.

Суть в том, что установщик быстрее найдет причину своего «косяка» и исправит, чем нам потратить день на разбор всей схемы его монтажа.

Если сигнализация не ставилась, то мы подключаем сканер и читаем ошибки. Чаще всего, автосканер сообщает нам, с какой дверью проблема, из-за чего, мы не тратя много времени сразу начинаем работать с проблемным участком.

Чаще всего, проблема в концевике, и его нужно просто поменять. Более редкие случаи, это расшатались контакты и их нужно хорошенько обжать.

Самый редкий случай был, это глюк в приборной панели. Человек во время сильного дождя ездил по своим делам. Тогда сильно город залило и вода чуть ли не просачивалась в салон. Из-за непонятных сил, у клиента загорелась лампочка.

Мы все проверили, и провода, и лампочки, и все контакты очистителем обработали и поджали. Все нормально, но лампочка горит. Сканер ничего не показывал. Мы скинули клемму с аккумулятора, немного подождали и подключили все обратно. Ошибки все ушли. Клиент ездит уже пару лет, все у него работает и проблем вообще никаких нет.

Электросхемы ВАЗ 2110 » Автомобильный портал для ремонта автомобилей

Почему не горит свет в салоне (основные причины) 67 – выключатель освещения вещевого ящика

Как изменить штатное освещение

Штатные светильникиможно заменить на более мощные и современные. Наиболее подходящим вариантом считается основная лампа для подсветки салона, заимствованная у Приоры.

Для его установки вам понадобится иметь:

Аккуратно снимите козырек рядом с зеркалом заднего вида. Обратите внимание, что его вес достаточно высок, поэтому при неосторожном действии потолок может обвалиться полностью. Очертите место нового плафона на козырьке карандашом, вырежьте отверстие по контуру. В этом отверстии зафиксируйте новую лампу при помощи герметика.

Так как старая проводка не работает с более современными устройствами, сделайте новую. Вам потребуется кинуть минимум 2 провода – «минус» на кузов и «плюс» на контакт новой лампы. В иномарках свет загорается при открытии дверей, это очень удобно. Если вы желаете сделать также, то третий провод киньте на концевик в двери. Проводку протяните по правой стойке.

Схема габаритного света, ламп подсветки номерного знака, стоп-сигналов и фонарей заднего хода ВАЗ 2110 / 2111 / 2112

1. Лента у ног водителя протягивается от рулевой колонки, там же и располагается пучок проводов для подключения.
2. Если вы освещаете пассажирское сиденье – провода должны находиться у ног пассажира.
3. Для подсветки заднего сиденья ленту располагают под полкой.

Проводка Установка плафона освещения салона производится при помощи вышеописанных манипуляций, выполняемых в обратном порядке. Для начала берём пластмассовую крышку, снимавшуюся последней, и прикрепляем её. Затем устанавливаем кнопки, крышку плафона, в которую вставляем обратно линзу. Вот и всё. Плафон на месте, и он снова дарит вам свет.

Чиним свет

Снятие плафона

Для начала рассмотрим,как снять плафон освещения салона. Снятие плафона освещения салона можно осуществить при помощи двух отвёрток: плоской и крестовой. Сначала мы снимем линзу. Для этого возьмём плоскую отвёртку, вставим её в щель между стеклом и корпусом светильника и аккуратно подденем.

Скорее всего, на корпусе светильника даже есть специальные пазы, в которые нужно вставить отвёртку. Их должно быть как минимум два.

После этого вы уже получите доступ к лампам. Если одна из них сгорела, просто замените её.

Однако причина отсутствия света может скрываться и в плохом контакте проводов, подсоединённых к плафону. Если все лампы в порядке, придётся разбирать устройство дальше, чтобы добраться до проводов.

Возьмите снова плоскую отвёртку. Нащупайте паз на внешней стороне корпуса светильника. Вставьте в него отвёртку и подденьте. После этого, вероятно, вы сможете снять крышку.

Если светильник оборудован какими-либо кнопками, их лучше тоже снять, поддев отвёрткой или пальцем.

Оставшаяся пластиковая крышка может также обладать пазами, может крепиться при помощи защёлок, может привинчиваться крестообразными шурупами. Здесь уже наверняка вы сами поймёте, что делать. Сняв остаточную пластиковую деталь, вы обнаружите провода. Проверьте их целостность и, если нужно, припаяйте.

Скорее всего, после этого проблема со светом будет решена.

Как поставить плафон на место?

Установка плафона освещения салона производится при помощи вышеописанных манипуляций, выполняемых в обратном порядке. Для начала берём пластмассовую крышку, снимавшуюся последней, и прикрепляем её. Затем устанавливаем кнопки, крышку плафона, в которую вставляем обратно линзу. Вот и всё. Плафон на месте, и он снова дарит вам свет.

Починить плафон освещения салона автомобиля не сложнее, чем поменять лампочку дома. Причина, по которой автолюбители ищут помощи в этом деле, кроется в том, что мало кто из водителей сталкивается с проблемами при освещении салона авто и поэтому не знает с чего начать.

На самом-то деле, если разобраться, в починке света нет ничего страшного и справиться с такой задачей сможет даже новичок.

НАЧАЛЬНАЯ ПРОВЕРКА

• средняя зона. Свет из неё распространяется по всей верхней части салона автомобиля. Она почти полностью освещает пространство;
• пространство для ног. Чтобы водитель мог видеть в темноте расположение педалей;
• бардачок. Чтобы в тёмное время суток можно было обнаружить в нём необходимые вещи или документы;
• зеркало для макияжа. Очень пользуется спросом среди женщин-водителей, которые собираются подправить мейкап в тёмном авто;
• ручки дверей. Чтобы можно было найти их в полной темноте, а не шарить рукой по обивке в поиске спрятавшегося «крючка»;
• багажник. Чтобы даже в тёмное время суток были видны все предметы, перевозившиеся в нём;
• также к салонному освещению относятся предупреждающие световые сигнализаторы, которые устанавливаются на заднее стекло и двери автомобиля.

Как изменить штатное освещение Читайте также: Холодный воздух из печки ГАЗ 31105 Крайслер рестайлинг — Сообщество «ГАЗ Волга» на DRIVE2
