Почему загорается лампочка аккумулятора во время езды

Когда водитель вставляет ключ в замок зажигания, на панели горит красная лампочка аккумулятора. Затем запускается мотор, и значок гаснет. Так должно быть в норме, индикатор АКБ горит до момента, когда начинает работать ДВС.

По-другому устройство сигнальной лампочки можно описать следующим образом: включается зажигание, затем напряжение подается через предохранитель на АКБ на приборной панели.

Затем ток проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска ДВС напряжение выравнивается на выводах лампы, и значок гаснет. При этом происходит зарядка АКБ. Если в системе автомобиля есть какая-либо неисправность, лампочка аккумулятора не гаснет после проверки либо ее значок периодически появляется на приборной панели.

Работа контрольной лампы завязана на генератор, хотя он и является отдельным элементом. Систему устроена довольно просто. К лампочке аккумулятора подключаются две электрические цепи.

1. Лампа – блок предохранителей – зажигание – генератор – аккумулятор.
2. Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

Работа АКБ зависит от напряжения на обоих входах. Если ток поступает одинаково, лампочка аккумулятора гаснет, а если по-разному, загорается. Это объясняет, почему должны быть присоединены две цепи.

Когда горит лампочка аккумулятора, в системе автомобиля происходит проверка: все ли в порядке с зарядкой, есть ли напряжение. Некоторые считают, что в этот момент происходит полная диагностика машины перед запуском двигателя, но это не так.

Рекомендуем

«Нормальное напряжение аккумулятора автомобиля: цифры, которые необходимо выучить наизусть» Подробнее
При поломке генератора во время движения напряжение перестает поступать во вторую цепь. Зарядка идет только от аккумулятора в первую цепь. На панели снова появляется красный значок сигнальной лампы.

Генератор работает но не заряжает аккумулятор

• горит постоянно — нет зарядки (неисправность генератора);
• загорается при включении поворотников (плохой контакт в электропроводке приборной панели);
• горит вполнакала (проводка генератора, сам генератор);
• горит на холостых оборотах, при понижении оборотов, при повышении оборотов (генератор, электропроводка);
• моргает (генератор, электропроводка);
• загорается на холодном двигателе (генератор, ремень);
• загорается при включении фар (генератор, электропроводка);
• при выключенном зажигании (электропроводка);
• зарядка идёт, а лампочка горит (генератор).

Загорелась лампа зарядки аккумулятора: причины, диагностика, как устранить Кроме того, могут быть проблемы с генератором, из-за которых батарея не заряжается. Также он может не справляться при установке на автомобиль мощных потребителей электричества. Поэтому при установке мощной акустики нужно подумать о замене заводского генератора на более мощный.

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

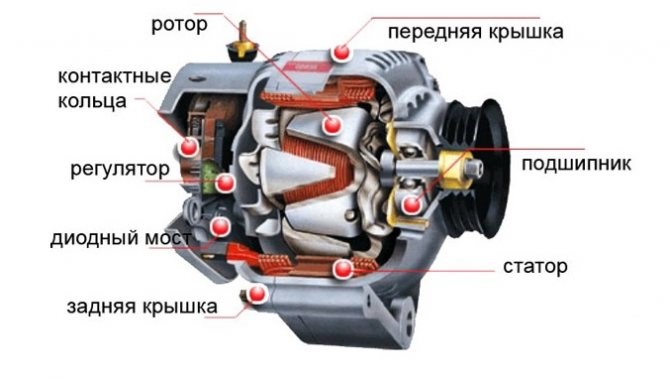

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

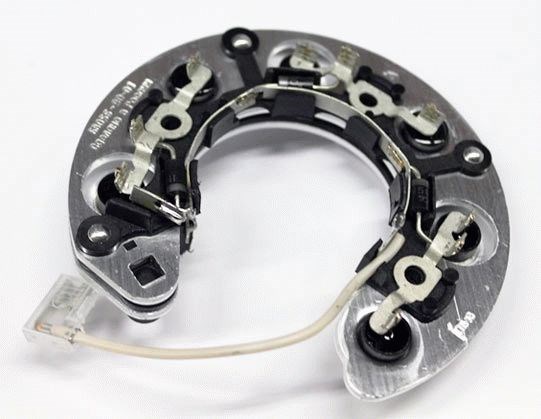

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

После запуска двигателя не гаснет лампочка зарядки аккумулятора

Лампа работает при включённом двигателе: как выявить причину

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Теперь рассмотрим противоположную ситуацию, когда при включенном зажигании и отключенном двигателе лампочка не загорается. В этом случае будет наблюдаться проскальзывание ремня по шкиву, из-за чего шкив генератора не будет вращаться с нужной угловой скоростью, и соответственно, вырабатывать электричество с низким напряжением, недостаточным для нормальной подзарядки аккумулятора. Не гаснет лампа зарядки аккумулятора но зарядка идет По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Не гаснет лампа зарядки аккумулятора но зарядка идет

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Не горит лампа аккумулятора при включении зажигания автомбиля Мы разобрали причины, почему горит лампочка аккумулятора при работающем ДВС. Теперь рассмотрим противоположную ситуацию, когда при включенном зажигании и отключенном двигателе лампочка не загорается.

Общие причины постоянного горения лампы АКБ

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

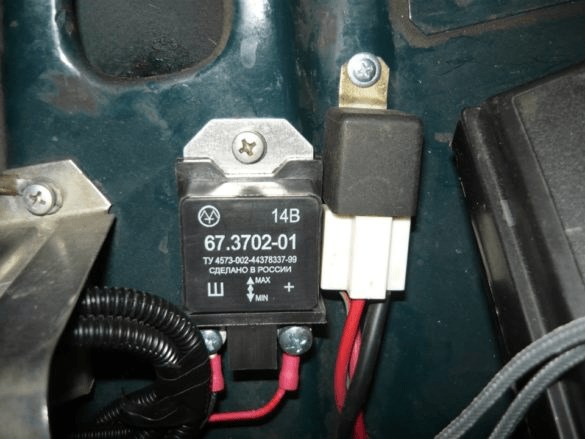

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Лампочка тухнет и горит в полнакала

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Проводка

1. Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Как снять генератор? Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

Почему нет зарядки?

Когда мы выяснили, что на АКБ не идет зарядка от генератора, следует установить: проблема в агрегате либо в проводке автомобиля. Для этого проверьте наличие напряжения на коннекторе управления генератором..

В зависимости от устройства и принципа работы, в колодке может быть 1,2,3 и даже больше контактов. С помощью контрольной лампы для диагностики электрических цепей вы не сможете проверить генераторы с цифровым управлением. Но без труда определите наличие постоянного «+» после включения зажигания и «+», который подается от монтажного блока через индикатор на приборной панели.

Для грамотной диагностики найдите модель и номер генератора, установленного на вашем авто. Информация поможет отыскать вам в сети распиновку разъема. Неправильные действия при проверке генератора могут вывести его из строя и повредить элементы бортовой сети автомобиля.

Наличие управляющего напряжения и хорошее состояние контактов говорит о том, что проблема в генераторе. Если же вы определили, что неисправность в проводке, а индикатор аккумулятора загорелся при движении и вам нужно добраться до ближайшего СТО, можете поступить следующим образом:

• постоянный + после зажигания можно продублировать отдельным проводом от АКБ. В цепь обязательно включите предохранитель номиналом 5А;
• штатную лампочку возбуждения на приборной панели можно заменить лампочкой с подсветки номера, бардачка или габарита. С помощью провода один из выводов лампы подключите к плюсовой клемме аккумулятора, а второй к выводу L генератора. В цепь включите предохранитель номиналом 5А.

Такие меры не только послужат временным решением, но и могут помочь убедиться в правильности диагностики. Если зарядка в итоге появилась, значит, генератор исправен и проблему следует искать в проводке.

Оборван ремень генератора

1. Переведите тестер в режим измерения постоянного тока (-V).
2. Подключите диагностические щупы в разъемы COM (общий минусовой вывод) и VQmA.
3. Щуп, подключенный к выводу COM, приложите к минусовой клемме АКБ, а второй к плюсовой.

Почему не гаснет лампа зарядки аккумулятора По этой причине не выполняется второе из трех описанных выше условий. Генератор может работать исправно, аккумулятор в состоянии принимать заряд, но напряжения недостаточно. Виновен в этом практически всегда регулятор напряжения. Это небольшое устройство, которое независимо от скорости вращения ротора генератора поддерживает стабильное напряжение на клеммах АКБ.
