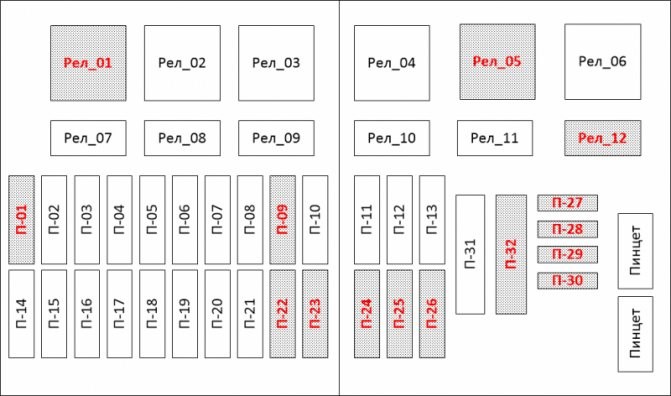

Схема монтажного блока предохранителей и реле Лада Приора

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

В данной нише авто Лада Приора размещается блок предохранителей и реле, отвечающих за светотехнические приборы, вспомогательные системы силового агрегата, а также системы безопасности и комфорта. Данное расположение предохранителей уже стало традиционным и апробировано АвтоВАЗом не только на ВАЗ 2170 Приора, но и на множестве автомобилей более чем за полувековую историю.

Открыв крышку блока предохранителей автомобиля Лада Приора, получают доступ к элементам защиты следующих устройств (сохранена оригинальная нумерация предохраняющих элементов F1-F32):

1. Вентилятор радиатора силового агрегата.
2. Обогревающий элемент на заднем стекле.
3. Дальний свет правого борта.
4. Дальний свет левого борта.
5. Автомобильный сигнал звуковой.
6. Ближний свет левого борта.
7. Ближний свет правого борта.
8. Сигнализатор аварийных огней.
9. Электродвигатель внутрисалонного обогревателя.
10. Приборная доска, внутренняя подсветка салона, огни стоп-сигналов.
11. Очистители лобового стекла.
12. Клемма №15 приборной доски.
13. Прикуриватель.
14. Огни габаритов (левого борта).
15. Огни габаритов (правая сторона).
16. Контроль антиблокировочной системы (клемма №15).
17. Огни противотуманные (левая сторона).
18. Огни противотуманные (правая сторона).
19. Система подогрева сидений.
20. Иммобилайзер.
21. Задние противотуманные огни.
22. 22-30, 32 – резервные гнезда (на случай расширения комплектации).
23. Электропакет (блок питания).

При ремонте электрических цепей Приоры важно не только знать, где находится блок предохранителей, но и иметь сведения о мощности тех или иных плавких элементов для осуществления их корректной замены.

Схема реле и предохранителей Лада Приора » Страница 3

Неожиданно пропал ближний и дальний свет, горели только габариты, но если поморгать дальним – он горел. Поиск в интернете показал, что у многих проблема решилась заменой МУС. Но это не спортивный и не радиолюбительский подход.

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Снимаем обшивку под рулем, для этого поворачиваем пластмассовые крутилки на 90 градусов и тянем обшивку на себя. Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN 2170-3801010-60 , тогда нужно переставить контакты 10-11 на 28-29 если после подключения все равно не работает, меняем 28 и 29 местами. Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Почему не горит ближний свет на приоре — Автомобильный портал AutoMotoGid

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Горит ближний свет при выключенном зажигании Для начала нужно определить целостность предохранителей. Визуальный осмотр не всегда поможет выявить неисправность, прозвонить или заменить не будет лишним.

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-
   ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Схема реле и предохранителей Лада (ВАЗ) Приора: расположение, где находится

1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
2. Блок предохранителей под капотом, который находится возле расширительного бачка.
3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Фары дальнего света: почему не горят или работают вместо ДХО, лампы Wesem и Sim, схема включения В таком случае помогало несколько раз моргнуть дальним, но этот способ не всегда срабатывал. Тогда, при возникновении такой проблемы, я просто вынимал реле, стучал по нему пару раз, и вставлял обратно. Такой метод колхозного ремонта помогал где-то на полгода. По хорошему реле надо было сразу заменить, но как только проблема уходила, я благополучно о ней забывал.

Блок в моторном отсеке

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем.
При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля.
3 (40 А) — бортовая цепь автомобиля.

5 (50 А) — цепь электроусилителя руля.

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки. Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.

Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.

	Виновник торжества, собственной персоной.
	Снимается МУС легко. Снимаем обшивку под рулем, для этого поворачиваем пластмассовые крутилки на 90 градусов и тянем обшивку на себя. Затем откручиваем один болт, удерживающий МУС.

Не горит ближний свет

Основные причины Ключевые слова: панель приборов лада приора | панель приборов лада калина | торпедо лада приора | торпедо лада калина

Краш-тест приора. манекены пристегнуты

С учетом требований программы Евро КЭП, автомобиль получил удар массой 950 кг по средней стойке с передней водительской стороны на скорости 54 км/ч.

При просмотре видео краш-тест Лада Приора, вы заметите, что автомобиль быт отброшен аж на 5 метров от изначального положения и развернут вокруг своего центра массы. Но даже при таком раскладе, замки не пострадали, двери остались закрытыми, а боковина промялась всего на 0.33 метра.

С этого результата можно сделать вывод, что кузов Приоры отлично выдерживает нагрузки подобного рода. Краш-тест Приоры позволяет получить автомобилю 12 баллов из 16.

После краш-теста автомобиля, все манекены находились на своих местах, однако было отмечено небольшое смещение переднего пассажира. Все замки безопасности легко отстегнулись.

Проанализировав данные с датчиков были получены частично обнадеживающие результаты:

— Удары головой по боковым стойкам не угрожали даже минимальным сотрясением мозга. — Грудь «водителя» попала в красную зону.

В области ребер нагрузка составила 39 мм при граничном значении деформации в 43 мм. В тазовой области датчики были сжаты с силой 5.2 кН, при пороге деформации 6 кН.

Краш-тест Лада Приора зафиксировал, что при воспроизведении бокового удара, общая нагрузка на брюшную часть туловища была немного выше безопасных 100 кг/сил. В совокупности это позволило оценить защитную способность кузова Приоры в 9 баллов из возможных 16.

Реле в салонном монтажном блоке

• 2 – Значок, отображающий работу тормозной системы.
• 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
• 4,7 – Дублеры указателей поворотов («поворотников»).
• 6 – Уровень масла (говорит о низком уровне).
• 8 – Ручник. Загорится желтым, когда рычаг затянут.
• 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
• 12 – Кнопка для переключения режимов бортового компьютера.
• 13 – «Аварийка».
• 14 – Электроусилитель руля (сигнализирует о поломке).
• 15 – Включенный дальний свет.
• 16 – Габаритные огни/ближний свет.
• 17 – Состояние подушки безопасности (неисправность).
• 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
• 20 – Не пристегнутые ремни безопасности.
• 21 – Неудовлетворительное состояние рабочей тормозной системы.
• 22 – Отключение «подушки».
• 23 – Неисправность АБС.
• 24 – «Чек», «Check Engine» — поломка мотора.

Предохранители в салонном монтажном блоке Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Нестандартные причины

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя.

Светодиодные модули, ксенон, биксенон на ВАЗ-2114 — это практически фантастика.

На нашей Самаре установлены допотопные галогеновые лампы с двумя нитями, каждая из которых отвечает либо за ближний, либо за дальний свет.

Осмотрите спираль. Обычно она подгорает.

В первую очередь стоит проверить целостность спирали, визуально это можно сделать только имея хорошее зрение, а проще установить заведомо рабочую лампу и убедиться в том, что перегорела спираль.

Основные причины

Это основная и самая распространённая причина, тем не менее у лампы есть масса поводов, чтобы не гореть:

Блок предохранителей с расшифровкой ближнего света

В процессе осмотра контактов, фишек лампочки

Диагностика и замена кнопки включения ближнего света

Описание блока предохранителей Приоры (под капотом)

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.
• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.
• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.
• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Цена вопроса Можно проверить стартер, замкнув его контакты напрямую отвёрткой при положении КПП в нейтральной передаче или подав плюс от аккумулятора на один из контактов втягивающего. Если крутит, значит дело в проводке или замке зажигания. Если нет — скорее всего неисправен сам стартер или втягивающее.

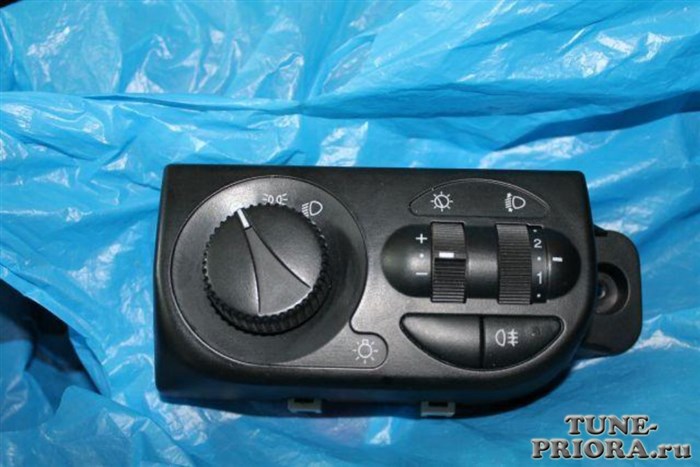

Алгоритм работы МУС (модуль управления светом)

Правильный алгоритм ближнего света на Лада Гранта следующий.

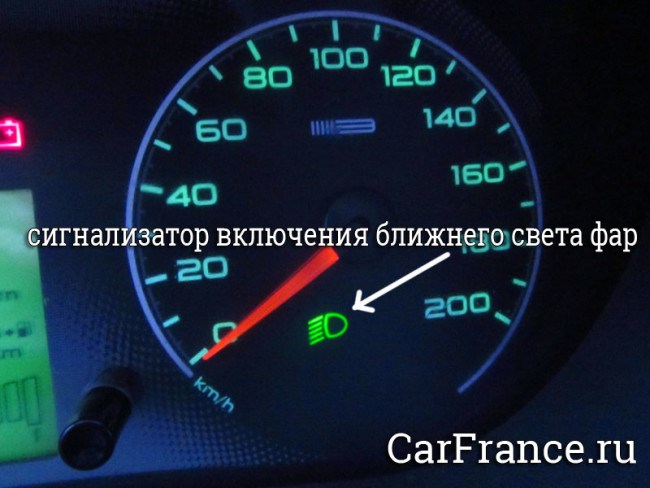

При передвижении переключателя на ближний свет фар на МУС (модуль управления светом) на панели приборов загорится зелёный указатель и включатся лампы ближнего света. Если переключатель установить в положение ближнего света на выключенном зажигании, то включатся габариты.

Если при включении МУС в положение ближнего света на панели загорается сигнализатор, а фары не горят, то произошла поломка ближнего света.

В ситуации когда не выключается ближний свет фар при передвижении переключателя МУС в другое положение могут быть виновен:

Весь косяк ситуации заключается ещё и в том, что даже при выключенном зажигании ближний свет будет гореть. Грантоводы уже сажали так аккумуляторы, когда после езды по трассе, выключали ближний свет, и шли по делам (обедать, в туалет).

Поломка контактного реле

Начинать поиск неисправности при данной проблеме следует с контактного реле.

Месторасположение контактного реле в монтажном блоке

1. Открываем блок предохранителей (монтажный блок).
2. Достаём реле под номером К9.
3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
4. Вставляем обратно контактное реле.
5. Проверяем работу ближнего света.

Если ближний свет перестал «залипать», то проблема оказалась в контактном реле.

Важный совет. При поломке контактного реле может также залипать дальний свет. Реле дальнего света в монтажном блоке под номером K7.

Поломка модуля управления светом

Если замена контактного реле не принесла результатов, то скорее всего виновен МУС (модуль управления светом). В данном случае потребуется его замена. Грантоводы рекомендуют к установке МУС с люксовой модели. Стоимость данной запчасти порядка 900 рублей.

Характер при такой поломке следующий. При переключении указателя на «О», ближний свет не выключается, но если пощёлкать переключатель в разные режимы, то ближний свет потухнет.

Аналогичная проблема на Лада Приора

Так как у меня в прошлом возникала почти такая же проблема, но только на автомобиле Лада Приора, то я сразу начал грешить на контактное реле. В том случае у меня «залипал» дальний свет. Моргнёшь дальним, когда видишь в засаде «гаишника с радаром», и дальше едешь на дальнем, так как он не выключается.

В таком случае помогало несколько раз моргнуть дальним, но этот способ не всегда срабатывал. Тогда, при возникновении такой проблемы, я просто вынимал реле, стучал по нему пару раз, и вставлял обратно. Такой метод колхозного ремонта помогал где-то на полгода. По хорошему реле надо было сразу заменить, но как только проблема уходила, я благополучно о ней забывал.

Алгоритм работы МУС (модуль управления светом)

Предохранители и реле в Ладе Приоре, электрические схемы Это основная и самая распространённая причина, тем не менее у лампы есть масса поводов, чтобы не гореть:
