- Новый осветительный элемент должен быть сравним по мощности с предыдущим.
- Обратите внимание на разъем выбираемой лампы, он обязательно должен совпадать с разъемом штатного элемента.
- Размер не должен быть слишком большим, иначе не удастся разместить лампу в фаре.
- Температурные характеристики. От них зависит цвет свечения, ниже приведены температурные характеристики с соответствующим цветовым излучением.
2300-2500К – Стандартное желтое свечение;
3000-3300К – Свет теплого типа, белый;
5500-6500К – Высокая яркость, белый;
8000-10000 – Белый свет с оттенками синего.
Элемент габаритного света в автомобилях Рено Меган первого поколения расположен ниже по отношению к ближнему свету. К нему есть доступ с двух сторон: со стороны капота и со стороны колеса, из-под арки. Что необходимо сделать:
- Открутить и снять заднюю панель фары Рено Меган.
- Для вытаскивания патрона сначала нужно отсоединить клеммы, это облегчит дальнейшую работу. Запомните расположение клемм при их отсоединении, чтобы при сборке не возникало проблем с подключением.
- После этого убирается фиксация патрона. Делается это путем нажатия на фиксирующие язычки. Убрав защелки в сторону можно приступать к извлечению.
- Извлечение патрона осуществляется вытягиванием в своем направлении.
- Затем можно извлечь интересующую нас безцокольную лампочку. После установки нового осветительного элемента необходимо аккуратно выполнить все пункты в обратном порядке.
- При необходимости попутно производится замена лампы ближнего света. Для этого необходимо открыть крышку, которая прячет патрон. После этого снимается разъем, делайте это аккуратно, при необходимости придерживая пальцем. Далее отщелкивается П-образная скоба путем нажатия и отвода в правую часть до момента освобождения от фиксирующего элемента. После этого можно вынимать осветительный элемент и устанавливать новый. Сборка производится в обратном порядке.
Замена Лампы Габаритных Огней Рено Меган 2. Privacy overview | ✨Мир света
Поворотники
Предохранители рено меган 3 и блоки реле с описанием назначения | Библиотека автомастера
- Лампочка в Renault Megane 2 фиксируется не скобой, а закрепляется путем поворота в направлении движения часовой стрелки на несколько градусов до защелки. Таким образом, для замены не нужно производить предварительных манипуляций с разъемом. Лампочка извлекается вместе с ним, и только после этого отсоединяется от разъема.
- С правой стороны замена осветительного элемента габарита производится без особых трудностей в случае снятия фиксации и сдвига с места отверстия для заливания слеклоомывающей жидкости. Это действие поможет облегчить доступ к защитной крышке, за которой скрываются все лампы.
Замена передних габаритов рено меган 2 Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.
Замена ламп ближнего света Рено Меган 2
Для того, чтобы произвести замену, существует два стандартных способа. Первый происходит с помощью снятия технологической заглушки в подкрылках Меган, второй, «классический», как и на большинстве автомобилей, с помощью снятия аккумулятора и монтажа светового элемента напрямую.
Первый способ замены ламп осуществляется в несколько этапов:
- Колесо (в зависимости от того, какую лампу ближнего света необходимо поменять) выкручивается до упора во внешнюю сторону. Это делается для освобождения свободного пространства, так как замена лампы будет производиться именно через подкрылки. Для более свободного доступа колесо можно снять, однако в этом случае весь процесс выйдет более трудоемким и принесет лишь массу хлопот.
- Затем следует снять технологические заглушки с помощью защелки, тем самым открыв доступ к фаре. Этот способ для многих автовладельцев неудобен тем, что нужно иметь определенный уровень сноровки и изловчиться, чтобы дотянуться до фары Рено Меган и произвести замену лампы ближнего света.
- После того как владелец нащупает крышку фары, имеющую форму круга, внутри которой находится сама лампа ближнего света, необходимо будет ее повернуть по часовой стрелке, что сделать затруднительно, но возможно.
- Следующим шагом является извлечение лампы h7 Меган из самой фары. Основание лампы крепится к колодке, которую необходимо снять после крышки фары.
- В самой фаре лампа держится на двух пружинах-усах, их необходимо аккуратно отогнуть, и, вращая по часовой стрелке, вытащить сам элемент.
Для замены элемента Рено Меган без снятия технологической заглушки потребуется перенести горловину омывающей жидкости. Необходимо соблюдать осторожность, чтобы не повредить ее. После этого процедура повторяется: откручивание крышки, отгибание усиков–держателей, демонтаж старого осветительного элемента, установка новой детали. Сборка аналогична предыдущему способу.
Следующий способ предполагает снятие аккумулятора Рено Меган для монтажа новой лампы и осуществляется чаще всего при замене с левой (водительской стороны). Для начала необходимо обеспечить доступ к самому корпусу фары. Для этого необходимо снять аккумулятор.
Затем необходимо просунуть руку к корпусу самой фары и проделать процедуру демонтажа старого элемента с последующей заменой на новый в аналогичной последовательности. Также для удобства при замене с левой стороны можно дополнительно демонтировать гофру воздушного фильтра, тем самым намного упростив доступ к корпусу фары.
Предохранители и реле Renault Megane 2
Блок защиты и коммутации
Топливный насос
- Световой пучок обладает неплохой проникающей способностью, в результате чего гораздо лучше «пробивает» снег, дождь и туман, чем свет «ксенона» и «светодиодов». Владельцы последних часто жалуются на форумах, что в непогоду качество освещения резко снижается.
- Простота установки – в отличие от новинок, «галогенки» не требуют установки блоков розжига и перепрограммирования электроники. Поэтому замену можно выполнить самостоятельно.
Предохранитель зеркал
Вот, собственно, и вся инструкция по установке новых галогенных лампочек ближнего освещения.
Блоки под капотном рено меган 2
Блок защиты и коммутации
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
Предохранители 24, 25 и 26 на блоке защиты могут не подлежать снятию.

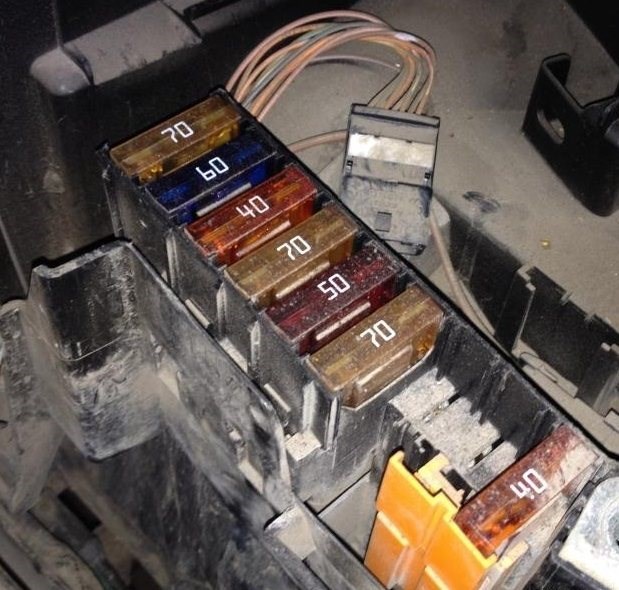

Блок 2
Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.
- A — Не используется
- B — Реле подогревателя топлива
- C — Реле света заднего хода
- D — Не используется
- F1 — 80A блока управления погружными подогревателями
- F2 — 70A блока предпускового подогрева
- F3 — Не используется
- F4 — 80A блока управления погружными подогревателями
- F5 — 60A / 40А реле электровентилятора
- F6 — 20А Подогревателя топлива
- F7 — Не используется
- F8 — 30А реле электровентилятора
- F9 — Не используется
Блоки возле аккумулятора
Блок отключения аккумуляторной батареи (1)
- F1 — 190A Стартер
- F2 — 50A блок предохранителей и реле в салоне
- F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
- F5 — 80A электроусилитель рулевого управления
- F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
- F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Блок плавких вставок высокой мощности(2)
- 70А — дополнительный отопитель салона
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле в салоне
- 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
- 30А — дополнительный отопитель
- 50А — ЭБУ АБС с ESP
Рядом с электро вентилятором может быть расположено реле электровентилятора системы охлаждения двигателя.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
Схема блока предохранителей под капотом Рено Меган 2 вариант 2
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Дополнительные реле Электросхема стеклоочистителя, нагнетателя отопителя и радио
Реле Меган 2
Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.
Реле кондиционера
Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.
Топливный насос
Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.
Реле стартера
Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.
Реле вентилятора охлаждения
Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.
Реле дворников
Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.
Реле ближнего света
Устанавливаются на головной оптике с тыльной стороны
Реле стеклоподъемника
Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.
Стеклоочиститель
Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.
Регулятор генератора
Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.
Реле свечей накала
Активируются благодаря реле №1 и 3, установленным под аккумулятором.
Меган 2 —главное реле: где находится
ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.
Реле зарядки
Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.
Руководства
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
“Секретный” блок предохранителей на Renault Scenic II. Далее следуют имеющие более высокий статус дизельные моторы объемом 1,9 л л.
Реле Меган 2
Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.
Реле кондиционера
Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.
Топливный насос
Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.
Реле стартера
Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.
Реле вентилятора охлаждения
Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.
Реле дворников
Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.
Реле ближнего света
Устанавливаются на головной оптике с тыльной стороны
Реле стеклоподъемника
Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.
Стеклоочиститель
Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.
Регулятор генератора
Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.
Реле свечей накала
Активируются благодаря реле №1 и 3, установленным под аккумулятором.
Меган 2 —главное реле: где находится
ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.
Реле зарядки
Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.
Предохранитель заднего хода
Блок в салоне рено меган 2
Основной блок
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Дополнительные реле Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.
