Устройство и комплектующие детали автомобилей Рено. Эксплуатация, техническое обслуживание и регулировки.

Сцепление Рено Сценик состоит из фрикционного ведомого диска, сборки нажимного диска, выжимного подшипника и выжимного рычага. Все эти компоненты помещены в большой, выполненный из алюминиевого сплава картер сцепления, зажатый между двигателем и трансмиссией. Выжимной механизм с приводом тросиком.

Фрикционный диск установлен между маховиком двигателя и нажимным диском сцепления и может свободно скользить на пазах входного вала трансмиссии.

Сборка нажимного диска (корзины) сцепления Рено Сценик крепится болтами к маховику. Когда двигатель работает, привод от коленвала передается через маховик ведомому диску (эти компоненты надежно прижаты друг к другу сборкой нажимного диска) и далее, от фрикционного диска входному валу трансмиссии.

Чтобы прервать передачу крутящего момента, необходимо снять давление нажимной пружины с фрикционного диска. Нажатие педали сцепления тянет приводящий тросик, который поворачивает вилку выключения сцепления.

Вилка прижимает нажимной подшипник к секторам диафрагменной пружины. Благодаря этому периферийная часть пружины отходит от фрикционного диска, таким образом снимая с него давление и разъединяя сцепление Рено Сценик.

Когда педаль выпущена, диафрагменная пружина перемещает нажимной диск назад, и фрикционный диск оказывается прижатым к маховику, возобновляя передачу вращения от двигателя трансмиссии.

Увеличение зазора, вызванное износом накладок фрикционного ведомого диска сцепления Рено Сценик автоматически компенсируется регулятором, прикрепленным к педали сцепления.

Автоматический регулятор состоит из зубчатого сегмента, защелки и пружины. Один конец тросика сцепления прикреплен к зубчатому сегменту, который свободно поворачивается на педали, но удерживается в натяжении пружиной.

При нажатии педали защелка входит в контакт с зубчатым сегментом, блокируя его и позволяя управлять сцеплением автомобиля Renault Scenic. Как только педаль выпущена, пружина заставляет зубчатый сегмент отойти от защелки и слегка повернуться, таким образом компенсируя люфт тросика.

Некоторые поздние модели могут быть оснащены сцеплением с автоматическим приводом, который срабатывает при нажатии рычага переключения передач.

Технические параметры сцепления Рено Сценик для разных модификаций двигателей

Рис.1. Нажимной диск (корзина) сцепления Рено Сценик

Рис.2. Ведомый диск сцепления Рено Сценик

Наружный диаметр ведомого диска: 200 мм
Толщина ведомого диска: 6,9 мм
Число шлицов: 26

Ремонт РКПП Renault

Причины почему сцепление пропадает | Для наиболее полноценного представления о работоспособности и неисправностях систем Renault Megane следует использовать специальный прибор. Устройства могут быть как цифровые, так и аналоговые. Система тестирования должна поддерживать диагностический протокол стандарта OBD 2.

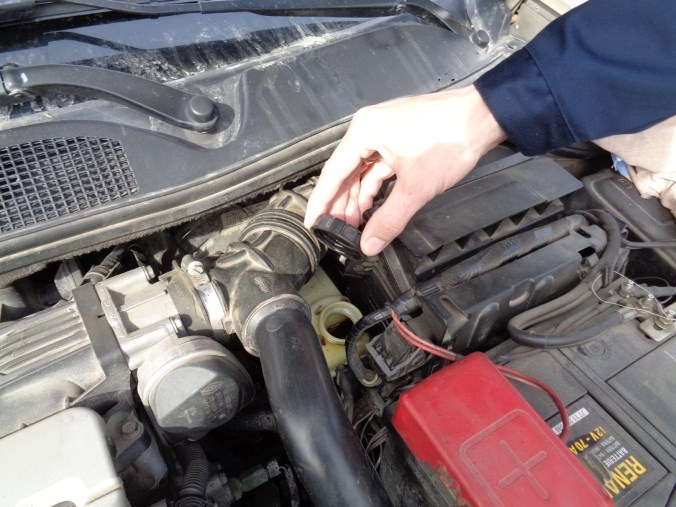

ПРОКАЧКА ГИДРАВЛИЧЕСКОГО ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Следите за тем, чтобы не пролить рабочую жидкость гидропривода сцепления на окрашенные поверхности. Если это случилось, немедленно смойте жидкость водой.

Не смешивайте различные марки рабочих жидкостей гидропривода сцепления. Не используйте повторно слитую рабочую жидкость гидропривода сцепления.

Любая гидравлическая система работает нормально, если из нее удален воздух. Во время прокачки добавляйте только чистую жидкость, рекомендованную изготовителем.

Никогда не используйте повторно жидкость, вытекшую из гидравлического привода выключения сцепления.

Если в гидравлической системе случайно смешались жидкости различных марок, удалите из нее жидкость, промойте чистой жидкостью требуемой марки и установите новые уплотнительные кольца.

При постоянных утечках жидкости из гидравлического привода или попадании в него воздуха определите причину и место утечки, устраните повреждение.

Плохо выполненная прокачка гидропривода может стать причиной неверных результатов диагностики и неоправданной замены деталей.

При любых работах на гидроприводе сцепления обязательно удалите воздух из участков гидравлического контура:

– между бачком и штуцером для удаления воздуха;

– между штуцером для удаления воздуха и рабочим цилиндром привода сцепления;

Установите автомобиль на двухстоечный подъемник.

Снимите защиту поддона картера двигателя.

Разъедините разъем датчика уровня тормозной жидкости в бачке.

Снимите пробку бачка гидропривода тормозов.

Особенности сцепления Рено Меган 2

Что подразумевается под понятием «пропало сцепление»

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

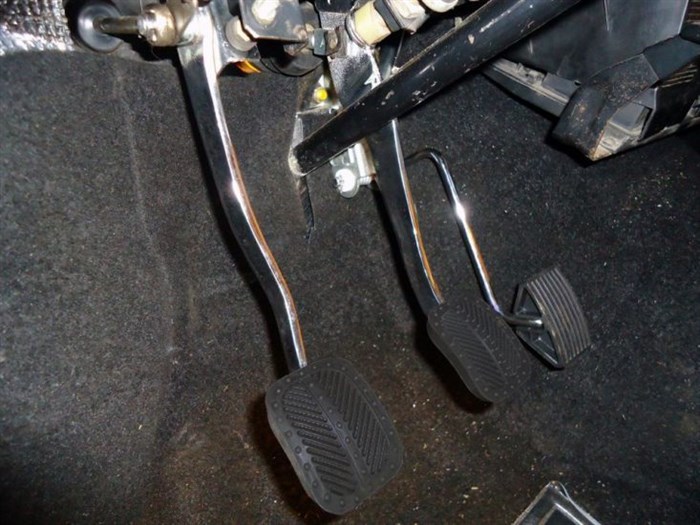

Отделите тросик сцепления Рено Сценик от верхнего конца педали, затем отцепите его от зубчатого сегмента и снимите сборку педали с автомобиля. В процессе эксплуатации, а также после проведения ремонтных работ например, замена троса или цилиндра, в зависимости от типа сцепления ход педали, а значит и работа сцепления, может изменяться. Сцепление автомобиля Рено Сценик По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Неисправности Renault Scenic устраняем своими силами

Ошибки рено сценик 2 — Авто Сфера №76 Сборка педали сцепления Рено Сценик включает автоматический регулятор, работу которого можно проверить следующим образом.

Что в итоге

Регулировка свободного хода сцепления, как и общего – процедура несложная. Для ее проведения требуются минимальные знания устройства автомобиля и небольшой набор инструментов: гаечные ключи, линейка. Кроме того, желательно иметь руководство по эксплуатации, в котором указаны величины полного и свободного хода педали.

Рекомендуем также прочитать статью о том, что представляет собой сцепление в коробке-автомат. Из этой статьи вы узнаете об устройстве сцепления на автоматической коробке передач, его собенностях, принципах работы и неисправностях.

Напоследок отметим, что качественно отрегулированная педаль сцепления позволяет управлять автомобилем с МКПП более комфортно, передачи включаются мягче и легче, появляется возможность стартовать и двигаться максимально плавно на низких скоростях и пониженных передачах (без пробуксовок), снижаются нагрузки на трансмиссию, минимизируется износ самого сцепления и т.д.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Как переключать передачи без сцепления: езда без сцепления на машине с МКПП в случае возникновения неисправностей. Советы и рекомендации.

Главный цилиндр сцепления (ГЦС): как устроен и работает. Признаки неисправностей главного цилиндра гидропривода сцепления, диагностика, ремонт, замена.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Диск сцепления: назначение и устройство. Как выполняется замена диска сцепления, самостоятельная замена данного элемента. Рекомендации.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

УДАЛЕНИЕ ВОЗДУХА ИЗ КОНТУРА МЕЖДУ БАЧКОМ И ШТУЦЕРОМ ДЛЯ УДАЛЕНИЯ ВОЗДУХА

РЕГУЛИРОВКА СВОБОДНОГО ХОДА ПЕДАЛИ СЦЕПЛЕНИЯ

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Некоторые поздние модели могут быть оснащены сцеплением с автоматическим приводом, который срабатывает при нажатии рычага переключения передач. Перед выполнением любых операций на сцеплении необходимо провести несколько контрольных действий, чтобы убедиться в неисправности сцепления. Ошибка электро ручника на РЕНО СЦЕНИК 3 SCENIK III По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Как сбросить ошибку на Renault Megane

• Регулировка общего хода педали также необходима. Перед тем, как отрегулировать педаль сцепления, машину для удобства лучше установить на эстакаду, подъемник или смотровую яму. Из инструментов понадобятся гаечные ключи разных размеров (зависит от марки автомобиля).

ПРОГРЕВ КОРОБКИ Renault И НАЧАЛО ДВИЖЕНИЯ. Рис.4. Ведомый диск сцепления Рено Сценик

Что подразумевается под понятием «пропало сцепление»

Само определение «пропало сцепление» трактуется двояко.

Рассмотрим основные причины, почему пропадает сцепление. Начнем с варианта, когда трансмиссия не разъединяется с двигателем при попытке нажатия на педаль.

1. Нарушена герметичность гидравлики. Первым делом проверяем уровень жидкости в расширительном бачке. Если уровень критично низкий или жидкость отсутствует — осматриваем системы на наличие утечек.
2. Порвался трос на механическом приводе сцепления. Если резко пропало сцепление, и в вашем автомобиле механический привод — велика вероятность, что оборвался трос. В этом случае нужно визуально проверить целостность приводного троса.
3. Повреждены манжеты главного или рабочего цилиндра сцепления. При нажатии на педаль жидкость будет просто перетекать внутри одного из цилиндров без создания усилия. Но в расширительном бачке уровень жидкости может быть в норме. Диагностика этой неисправности требует демонтажа цилиндра и его разборки.
4. Нарушилась регулировка привода. Это касается сцепления с механическим приводом и / или с вилкой. Иногда выдвижения штока рабочего цилиндра или натяжения троса не хватает для полноценного выжима. В этом случае потребуется регулировка привода сцепления.
5. Погнулась или сломалась вилка сцепления. Если резко на ходу пропало сцепление после нажатия на педаль — причиной может быть повреждение вилки. Актуально для автомобилей, у которых выжимной подшипник не спарен с цилиндром.
6. Обломались или критически просели лепестки на нажимном диске. Такая поломка диагностируется только после демонтажа КПП и осмотра корзины сцепления.

Разберем случаи, когда под понятием «пропало сцепление» подразумеваются сбои в передаче крутящего момента от двигателя на коробку передач.

1. Механический износ фрикционных накладок ведомого диска. Снижается коэффициент сцепления между дисками сцепления, что ведет к их пробуксовке.
2. Потеря жесткости у диафрагменной пружины нажимного диска. Фрикционный (ведомый) диск плохо прижимается к маховику, что приводит к буксованию сцепления.

В первых двух случаях нередко неисправность сопровождается запахом гари фрикционного материала ведомого диска, который появляется от трения на высокой скорости. Обычно сцепление пропадает на скорости, при подъеме в гору или при перегазовках. Двигатель работает на заметно более высоких для выбранной передачи оборотах. Причем обороты часто плавают, а машина дергается.

1. Проблемы с приводом. При неправильной работе привода сцепления (или некорректной регулировке) выжимной подшипник может подпирать лепестки нажимного диска. В этом случае прижимное усилие станет ниже нормы и сцепление начнет буксовать. В гидравлической версии привода наблюдается такая тенденция, что чаще сцепление пропадает на холодную (или хуже работает в холодное время года). Рабочая жидкость на морозе более вязкая, а дефектная система спуска давления при отпускании педали работает в этом случае особенно плохо. То есть, сцепление остается частично «выжатым» даже при отпущенной педали. Если выжимной подшипник подпирается в механической версии привода, взаимное буксование дисков наблюдается независимо от температуры окружающей среды.

Расшифровка сообщений БК Renault с французского

АДАПТАЦИЯ РОБОТИЗИРОВАННОЙ КОРОБКИ Renault Сделал, на всякий случай смазал привод медной смазкой, поставил — все заработало. Времени на работу, если не считать поездку в Ждановичи, потратил час максимум. Экономия — стоимость замка в сборе.

Боремся с мелкими пакостями Renault Scenic своими силами и экономим на запчастях и работах

Преподносить неприятности — крупные и мелкие — способны любые автомобили. Все зависит от их технического состояния, которое определяется возрастом машины, пробегом, условиями эксплуатации, качеством и своевременностью обслуживания, а также еще кое-чем.

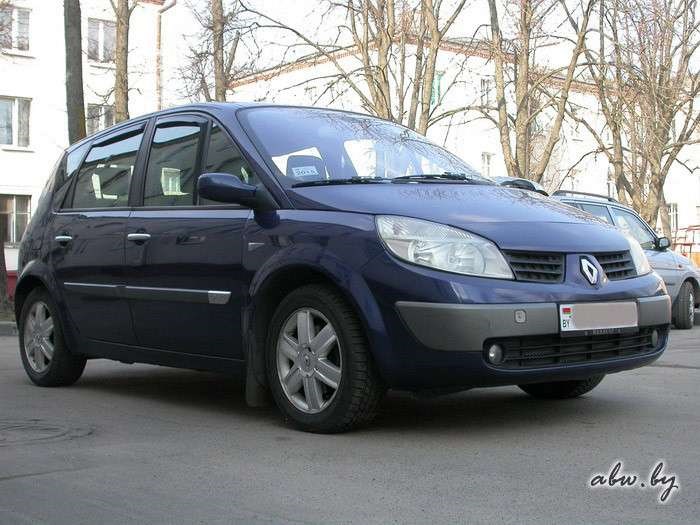

Это к тому, что, указав в заглавии модель, мы ничего не имеем против нее. Все объясняется проще: наш собеседник — владелец Renault Scenic 2003 г.в. И поскольку о том, как можно своими силами устранить некоторые возникшие проблемы, рассказывать будет он сам, мы лишь анонсировали, о каком автомобиле пойдет речь.

— Забарахлил замок двери багажника. На приборной панели горит сигнал, что задняя дверь открыта, но когда проверяю дверь, оказывается, что на замок она заперта. А если поехать, то во время движения начинал пищать зуммер, зажигалась надпись Door open.

Я сразу стал догадываться, что проблему создает концевик в дверях, потому что, если машину тряхнет на ухабе, зуммер выключится, надпись пропадет. По всей видимости, концевик в момент встряхивания срабатывал.

Продолжалось это недолго. Вскоре концевик окончательно отдал богу душу, после чего лампочка уже горела постоянно, но хуже всего, что вместе с этим началась катавасия с другими дверями. Машина перестала реагировать на дистанционное закрывание. И если ключом я мог закрыть водительскую дверь, то боковые двери оставались незапертыми.

В салоне есть кнопка, с помощью которой можно запереть боковые двери, однако она тоже перестала действовать.

Было понятно, что искать источник проблемы следует в замке задней двери. Снял замок, для чего достаточно открутить два винта его крепления и, чтобы отодвинуть обшивку двери и этим сделать замок доступным, два винта крепления обшивки, а затем отсоединить замок от фишки.

ПРИЗНАКИ И ПРИЧИНЫ ПОЛОМКИ РКПП Renault

РЕМОНТ РОБОТА Renault В АВТОСЕРВИСЕ Вставьте шприц в питающий трубопровод между бачком и главным цилиндром привода сцепления.
