Система впуска, как увеличить подачу воздуха в двигатель

Воздух – крайне необходимый элемент для образования рабочей смеси. Многое зависит от атмосферного давления, количества воздуха, его чистоты. Немаловажна и геометрия движения впускного воздуха, от чего зависит стабильность работы двигателя, а также его КПД.

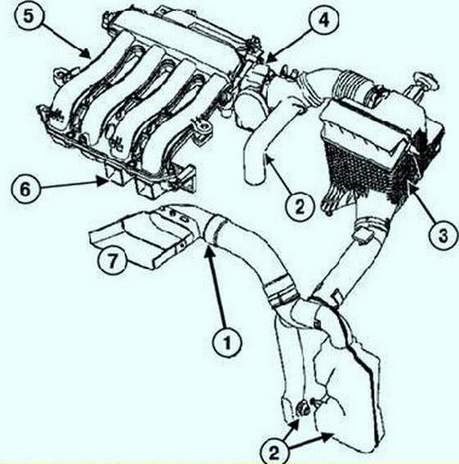

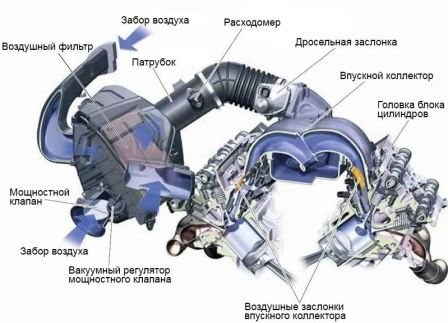

Простейшая система впуска инжекторного двигателя состоит из следующих деталей:

• резонатор (воздухозаборник),
• корпус воздушного фильтра с фильтром,
• резиновая гофра от корпуса фильтра до дроссельной заслонки,
• ДМРВ или датчик абсолютного давления и датчик температуры воздуха,
• дроссельная заслонка с регулятором холостого хода (РХХ) и датчик положения дроссельной заслонки (ДПДЗ),
• впускной коллектор (ресивер).

Конструкция системы впуска, способы увеличения подачи воздуха

Доступные методы увеличения подачи воздуха

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Смесеобразование послойное дроссельная заслонка в основном полностью открыта, а заслонки впускные закрыты. Запорный клапан добавочного воздуха всегда обдувается горячим отработавшим газом, и, таким образом, повреждается при определенных обстоятельствах повреждается также нагнетатель добавочного воздуха. Инструкция по пользованию Диагностические Коды Ошибок Расшифровка По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Конструкция системы впуска, способы увеличения подачи воздуха

Ошибка P0410 — пошаговое руководство по диагностике и ремонту На двигателях, где установлены впускные заслонки, может быть несколько видов смесеобразования — это послойное, стехиометрическое гомогенное и бедное гомогенное.

Нагнетатель с изменяемой геометрией турбины для дизельных двигателей

Для дизельных двигателей находит применение нагнетатель с изменяемой геометрией турбины, позволяющий ограничивать поток отработавших газов через турбину при высокой частоте вращения коленчатого вала двигателя.

Резонатор

Представляет собой пластиковый воздухозаборник, который, как правило, установлен под фарами возле радиаторов. Патрубок устанавливается по ходу движения автомобиля, чтобы захватывался поток воздуха.

Конструкция воздухозаборника осуществлена таким образом, чтобы избежать попадания воды в цилиндры.

Корпус воздушного фильтра

Пластиковый короб, в котором устанавливается фильтр. Корпус максимально герметичен, обычно имеет отстойник для мусора.

Фильтр расположен во всей площади корпуса, в составе которого целлюлозная бумага с прорезиненными краями. Рассчитан фильтр таким образом, чтобы обеспечить необходимое сопротивление.

Дроссельный патрубок

Обычно представляет собой гофрированный патрубок. В гофре имеется отдельный патрубок, через который во впускной коллектор попадают картерные газы. К патрубку присоединяется ДМРВ, крепится хомутами с двух сторон во избежание подсоса неучтенного воздуха.

Датчик имеет в своей основе платиновую проволоку и никелевую сетку в качестве чувствительного элемента. Работа датчика заключается в подсчете впускаемого воздуха, а полученная информация уже передается на электронный блок управления.

Получив данные от датчика массового расхода воздуха, блок управления уже знает, в каком количестве подать топливо.

Дроссельная заслонка

Дроссельная заслонка нужна для дозирования впускаемого воздуха, непосредственно влияющее на количество впрыскиваемого топлива.

Читайте также: Номер рамы зил 133 гя где находится – Номер рамы зил 133 гя инструкции ремонта, фото ремонта, видео

За положением открытия заслонки отвечает электронный потенциометр ДПДЗ (датчик положения дроссельной заслонки). В зависимости от открытия заслонки корректируется количество подачи топлива.

Устанавливаемый либо на дросселе, либо на коллекторе, регулятор холостого хода (РХХ), отвечает за поток воздуха в обход закрытого дросселя в режиме холостого хода.

Впускной коллектор

Впускной коллектор равномерно распределяет воздух по цилиндрам, создавая необходимую геометрию потока, а также играет роль в смесеобразовании.

Может быть пластиковым или железным. У современных двигателей ресивер с изменяемой геометрией потока воздуха, а за геометрию отвечают двигающиеся шторки.

Типичные ошибки в проектировании системы подготовки сжатого воздуха. Как снизить риски резкого падения давления?

• Если утечка воздуха выполняется из дроссельного узла, тогда неисправность во впускном клапане;
• При попадании воздуха в расширительный бачок в виде пузырьков, или же попадание их в один из других цилиндров, свидетельствует о том, что неисправна прокладка блока цилиндров.

VW club — Просмотр темы • VIP Форум • где: L = общая длина трубы (м), ∆p = допустимое падение давления в сети (бар), p = абсолютное давление на входе (бар), qc = подача атмосферного воздуха (FAD) в компрессор (л/с), d = внутренний диаметр трубы (мм).

Как устранять ошибку P0410?

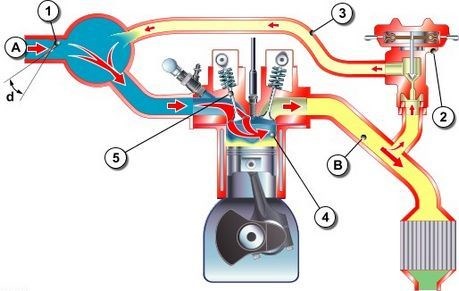

Код P0410 активируется, когда наружный воздух для сжигания избыточных углеводородов в выхлопной системе отсутствует при холодном пуске. В результате этого напряжение на переднем кислородном датчике не падает до заданного уровня.

Устранение неполадок включает в себя использование подходящего диагностического оборудования, идеальным из которых является сканер OBD2, который может считывать данные в реальном времени, но эта функция, как правило, недоступна для недорогих инструментов.

Некоторые сканеры могут делать диагностические тесты в системе вторичного воздуха на горячем двигателе, но, опять же, эта функция обычно недоступна в дешевых инструментах.

Пошаговый план

Тем не менее, диагностическая процедура требует, чтобы двигатель был холодным, в идеале не работающим в течение по крайней мере 10-12 часов.

1. Предполагается, что диагностический прибор может отслеживать данные в реальном времени. Запустить двигатель и убедиться, что напряжение на переднем кислородном датчике падает до или ниже 125 милливольт (0,125 Вольт) примерно через 5-10 секунд. Неисправность в системе вторичного воздуха подтверждается, если напряжение не падает до этого значения, поэтому выполните следующие проверки.
2. Если напряжение не падает до 125 милливольт, но вы слышите, как работает воздушный насос, проверьте все шланги, воздуховоды, клапаны и соленоиды на утечки. Также не забудьте проверить все шланги, воздуховоды и клапаны на наличие препятствий, таких как накопление углерода.
3. Если воздушный насос не включается, проверьте целостность всех соответствующих предохранителей, реле, проводки и двигателя насоса и при необходимости замените / отремонтируйте их.
4. Если, несмотря на все действия, неисправность не устранена, может возникнуть необходимость снять выпускной коллектор (ы) и / или головку (и) цилиндров, чтобы получить доступ для очистки от нагара.

Резонатор

Установка впускного коллектора с иной геометрией

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Впускной коллектор равномерно распределяет воздух по цилиндрам, создавая необходимую геометрию потока, а также играет роль в смесеобразовании. Бодрость конечно везде преувеличивают, но смотря еще на каком авто его иметь — Рапид наверное полетит еще как 8. 1 Система подготовки сжатого воздуха По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Дроссельная заслонка

• В большинстве случаев загорается Check Engine, однако на некоторых автомобилях европейского производства загорается контрольная лампочка контроля загрязнения.
• Во многих случаях не будет никаких симптомов или внешних признаков проблемы.
• В некоторых случаях воздушный насос может издавать нехарактерный шум из-за механического износа или наличия посторонних предметов в корпусе.
• Во многих случаях при холодном двигателе могут возникать некоторые колебания при ускорении. Степень колебаний будет зависеть от конкретного автомобиля, но наличие кода P0410 указывает на конкретную причину, которая в данном случае является неисправностью системы вторичного воздуха.

Волновой нагнетатель воздуха Comprex Может быть пластиковым или железным. У современных двигателей ресивер с изменяемой геометрией потока воздуха, а за геометрию отвечают двигающиеся шторки.

Система подачи добавочного воздуха вышла из строя (Руководство по неисправностям)

— У автомобилей в исполнении для США загорается лампа «Check engine».

Причина: Из опыта известно, что выход из строя системы добавочного воздуха обуславливается не неисправностью узла нагнетателя добавочного воздуха, а не закрывающимся / не открывающимся запорным клапаном добавочного воздуха или залипшим управляющим реле.
— Запорный клапан добавочного воздуха не закрывается:

Запорный клапан добавочного воздуха находится между каналом подачи добавочного воздуха (или встроенном в головку блока цилиндров, или на выпускных коллекторах) и нагнетателем добавочного воздуха.

Электромагнитный клапан переключает пониженное давление системы впуска для открывания запорного клапана добавочного воздуха.

Вследствие загрязнения в электромагнитном клапане он не может больше закрываться механически. Как следствие, запорный клапан добавочного воздуха также больше не закрывается. Запорный клапан добавочного воздуха всегда обдувается горячим отработавшим газом, и, таким образом, повреждается (при определенных обстоятельствах повреждается также нагнетатель добавочного воздуха).

— Запорный клапан добавочного воздуха не открывается:

При негерметичности мембраны или загрязнении запорный клапан добавочного воздуха не открывается; подача добавочного воздуха не происходит, хотя нагнетатель добавочного воздуха создает давление.

— Реле управления залипает (залипшие замыкающие контакты реле):

После пуска двигателя время активизации нагнетателя добавочного воздуха в зависимости от температуры двигателя и частоты вращения коленвала, как правило, лежит в интервале от 2,5 до 105 секунд.

Залипшие или спорадически залипающие замыкающие контакты реле приводят к постоянной или недопустимо долгой подаче напряжения на нагнетатель добавочного воздуха.

Нагнетатель добавочного воздуха не рассчитан на постоянную подачу напряжения, и это может привести к его выходу из строя.

Касается: E31 / M73
E34 / M60 B30
E36 (включая Z3) / M43TU, M44, M52, M52TU, M54, S50, S52, S54
E38 / M52TU, M60 B30, M62LEV, M73, M73LEV
E39 / M52, M52TU, M54, M62LEV, S62
E46 / M43TU, M52TU, M54, S54
E52 / S62
E53 / M54, M62LEV
Время выпуска :

Автомобили в исполнении для США и ЭКЕ, общие положения:
с начала серийного производства до конца серийного производства

Кроме
следующих автомобилей в исполнении для США:
E46/M54
с начала серийного производства по март 2003 г.
E53/M54 с начала серийного использования по октябрь 2003 г.
Действия: В случае рекламации действовать следующим образом:

(активизация нагнетателя добавочного воздуха осуществляется с помощью DIS-тестера).
— Нагнетатель добавочного воздуха не работает:

проверить наличие напряжения на нагнетателе:
Если отсутствует:
проверить провода и разъемы системы подачи добавочного воздуха, при необходимости заменить управляющее реле.
Если имеется:
заменить нагнетатель добавочного воздуха и управляющее реле.
