Блок предохранителей и реле Форд Фьюжн: схемы подключения, расположение

Не горят стоп сигналы — Ремонт и обслуживание авто 3. Обычно вы можете определить, перегорел ли предохранитель, посмотрев на элемент предохранителя через прозрачную пластиковую коробку. Однако, если вам нужно подтвердить, что предохранитель исправен, вы можете проверить его с помощью цифрового мультиметра.

Потеют задние фонари форд фьюжн

Кто как боролся с запотеванием блока заднего фонаря? Знаю, что болезнь Фьюжна. И насадил на силикон, и двухсторонний скотч пустил вокруг уплотнителя, бесполезно! Намокает в области уплотнителя на проеме в кузове. Причем потеет только правая..

Я снял фару целиком и место где находился скочь двух сторонний вокруг отверстия зачистил обезжирил и посадил на силиконовый герметик и обратно все собрал все больше не течёт и не запотевает.

Я просто сменил прокладку к кузову! Взял резину нормальную вырезал по размеру оригинала и приклеил! Полет нормальный уже год никакого конденсата

у меня по-моему крепление правового фонаря немного ослабло. может из-за этого?

попробую сменить прокладку на кузов. Спасибо всем!

barre198403, я просверлил маленькое отверстие в фонаре и ничего не потеет,в низу сверлил,где не виднр

barre198403, сверлиться с задней стороны где вставляются лампы снизу . вода не скапливается . и не потеет . типо сапуна получается. а клеить смысла нет . как потом лампы то менять

Тож снял заводское уплотнение, вода стояла в левом фонаре, правый фонарь всегда потел. Вырезал резинки и приклеил точно также как описал Дмитрий Буяк выше, про проблему забыл.

beardsley199212, а какую именно резину лучше брать? Какой толщины, чтобы было плотно? Такой же,как заводская?

barre198403, если кузов не тронут, ставь 3-4 мм. Можно и 2 мм отверстие снизу, тож вариант.

Просушил фонарь, после чего на старую прокладку густо набрызгал смазки силиконки. Прокладка от смазки слегка забухает и не пропускает. Уже третий год правая фара и полгода левая фара и ниаких протечек

Так как каждая фара (блок-фара) оборудована специальной системой вентиляции и дренажа, через её каналы влага может попасть внутрь оптики. Для быстрого устранения этого конденсата достаточно открыть капот на 20—25 минут. Если запотевание фар является постоянным, то это свидетельствует о неисправности оборудования.

Причины запотевания могут быть следующие:

• нарушение целостности корпуса блок-фар;
• разрушение слоя герметика, соединяющего остекление с корпусом;
• нарушение герметичности в местах подвода проводки к лампочкам;
• микротрещины на остеклении фар;
• засорение вентиляционных каналов и отверстий, обеспечивающих циркуляцию воздуха в фаре;

Так или иначе, все вышеперечисленные неисправности приводят к нарушению герметичности фары. В зависимости от конкретного источника образования конденсата внутри оптики существуют различные способы устранения запотевания фары.

Если запотевает фара, что делать точно может сказать только опытный специалист. Ведь для этого требуются определённые знания, навыки и оборудование. Например, выявить микротрещины на остеклении оптики невооружённым глазом практически невозможно. Поэтому в большинстве случаев оптимальным вариантом будет, обратится за помощью мастеров сервисного центра.

Можно ли ездить если не работают стоп сигналы? Авто-ремонт

• Неправильная конструкция. Изначально фара должна быть герметичной, то есть внутри образуется замкнутое воздушное пространство. Если фара неправильно сделана, то она будет «захватывать» внешний воздух (или влагу) с улицы, а если это влажная погода вот вам и запотевание. Наружный воздух просто будет влажный, она и будет конденсироваться на стекле фары изнутри. Страдали этим первые Китайские машины, качество сборки оставляло желать лучшего, фара просто «продувалась» — отсюда и запотевания. Сейчас конечно проблему устранили, но первые авто страдали такими недостатками.
• Повреждение фары. Такое бывает при аварии, например вы ее не разбили, а немного прижали. Пластик или стекло может отойти от корпуса, появится «свищ», в который также будет затягивать наружный воздух и вода.
• Микротрещина на стекле. Опять же из этой истории, стекло трескается, нарушается герметичность – «здравствуй» запотевание.

• Выход из строя гидрокорректора. Специфическая причина, но вполне возможная. Все дело в том, что внутри некоторых фар, стоят гидравлические корректоры. ТО есть вы поворачиваете ручку на приборной панели, давление возрастает и уровень света растет, либо падает как вам нужно. Но зачастую особенно на наших ВАЗ они ломаются, жидкость вытекает в фару и после запотевание. Бывает – редко, но случается.

Рестайл Не работают стопы Архив — Fiesta Club Силовые цепи моторчика насоса подведены к бортовой цепи от предохранителя 46, расположенного в салоне.

Предохранители под капотом

Снятие стартера и чистка бендикса

При пробеге 50т тоже с утра стал трещать, в самое прохладное утро то-есть вчера схватился только с пятнадцатой попытке. Ямы у меня нет, поэтому я положил кирпичи на кирпичи доски, и заехал передними колёсами на эстакадку, весь процесс кроме снятия клеймы АКБ происходил под машиной лёжа. Из ключей нужно всего два на 13 и 10 на 13 лучше найти с тонкой головкой и коротким воротком

далее отсоединил провода которые будут мешать стрелками указано их месторасположения

фишка которая за фильтром просто сдвигается по направлению стрелки сам разъем не разъединял

далее нужно разъединить колодку с проводами там три защёлки, так открывается боле-мене обзор для откручивания гаек проводов две на 13 одна на 10

открутить эти гайки и есть самая сложная работа, после этого открутить три болта крепления стартера и вынуть наружу просто пустяк.

грязи очень много для отмывки использовал очиститель карбюратора вместе с уайтспиритом

Сливное отверстия которое указано стрелкой тоже необходимо промыть грязи там скапливается ну очень много.

ну и после чистки бендикс естественно стал свободно перемещаться и звук стартера теперь на слух приятней.

Вообще если назревает чистка бендикса лучше приурочить это к ТО с отсутствием масляного фильтра будет проще. :hat:

Исходный материал и обсуждение находятся: MAXS-VD. @ Если проблемы со стартером:

Можно открутить и вторую гайку на 13, а потом уж разбираться какая из них держала колодку

Сдвигается пластмассовая колодка и вот он — стартер в руках. Работал на яме. Капот открыл только чтобы снять массу с аккумулятора.

Вал бендикса оказался чистым и блестящим — всё равно промыл WD-40. (Чтобы здесь не писали, пользуюсь WD-40 много лет и никогда ничего не ломалось. Может кто-то купил подделку и остался не доволен)

Порядковый номер	Описание
1	Выключение А/С положения при открытии дроссельной заслонки.
2	Вентилятор радиатора, высокая скорость вращения.
3/4	Питание систем вспомогательного отопителя салона.

Потеют задние фонари форд фьюжн

1. Попала пыль, грязь или элемент давно не смазывался.
2. Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
3. Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
4. Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
5. Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Ремонт Ford Fusion: Расположение предохранителей, плавких вставок и реле и их замена Все просто, и этому есть несколько причин:

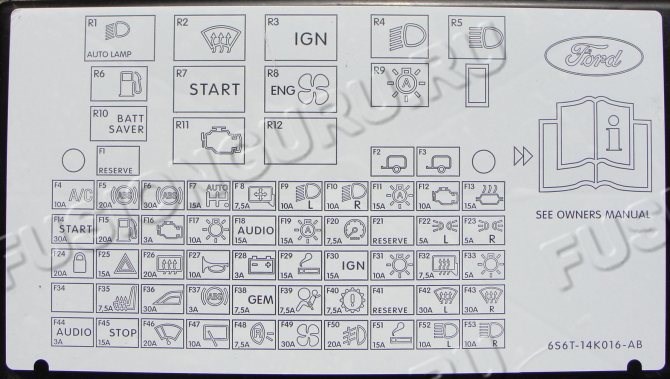

Схема предохранителей Форд Фьюжн

Дальнейшее описание плавких вставок и реле приведено на машине 2008 года.

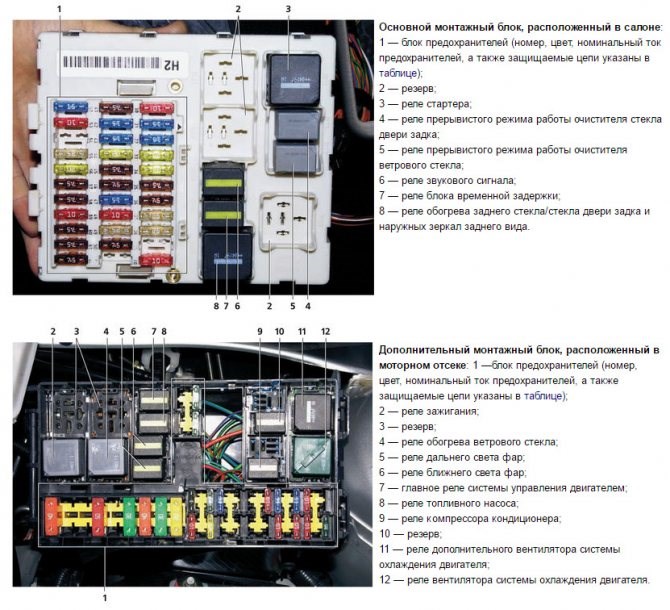

Отдельно стоит рассмотреть модуль, установленный под капотом машины.

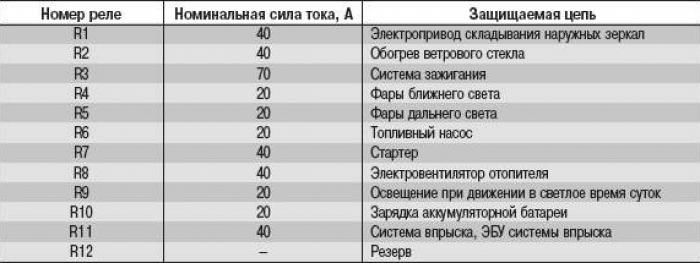

Рядом устанавливается модуль реле.

Реле зажигания

Питание магистрали выполняется через выключатель FF, установленный под капотом машины.

Предохранитель открывания багажника

За замок крышки и другие запирающие устройства ответственен элемент 24, смонтированный в салонном отсеке.

Центральный замок

Реле и предохранитель бензонасоса

Установлен в салоне на позиции 15. Выключатель ставится под приборкой либо его роль выполняет ЭБУ.

Предохранитель прикуривателя: где находится

В машине изначально устанавливается 2 розетки. За их питание отвечают вставки 29 и 51, установленные в салоне.

Предохранитель и реле стартера

Монтируются на двух позициях в салоне – 14 и 28. Силовые реле в зависимости от комплектации могут устанавливаться рядом, на позиции 2 и 3. Втягивающее стартера устанавливается на привычном месте и отличается повышенной надежностью и простотой конструкции.

Предохранитель звукового сигнала

Включается через элемент 24. Клаксон защищен вставкой 27.

Стоп-сигнал

Питание подведено через предохранитель 45, смонтированный в салонной панели.

Предохранитель АБС: где стоит

Система защищена двумя вставками. Датчики — предохранителем 5. Контроллер устройства — вставкой 6. Элементы расположены под приборной панелью.

Задний ход

Лампочка подключена к бортовой сети через элемент 48.

Предохранитель дворников

Для переднего и заднего стеклоочистителя отведены предохранители 46/47.

Реле ближнего света

Модуль освещения выполнен через реле 4, установленный в салоне. Блок осветителей контролируется элементом FE.

Предохранитель подсветки приборов

Освещение подключено к бортовой сети через вставку 11.

Магнитола

Система имеет 2 предохранителя из-за проводки, идущей для снятия нагрузки с плавкой вставки и проводов. Здесь за подачу напряжения отвечают элементы 18/44.

Предохранители Форд Фьюжн и реле с описанием назначения и схемами блоков

1. Обесточить машину, отсоединив клеммы от аккумулятора.
2. Вскрыть крышку монтажного блока и найти требуемый элемент.
3. Используя специальный пинцет или щипцы вынуть поврежденный элемент из гнезда. При этом, доставать элемент голыми руками недопустимо – так можно повредить посадочное место.
4. Далее потребуется собрать всю конструкцию в обратном порядке.

Стеклоподъемники 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Что делать Если один или несколько стоп сигналов не работают

Если хотя бы один стоп-сигнал работает, а один или два других — нет, устранение неполадок относительно легче, чем устранение неисправностей в цепи, где ни один из индикаторов не работает.

1. Если работают только какойто стоп-сигнал или два нижних, сначала проверьте предохранители цепи. На некоторых моделях транспортных средств предусмотрен предохранитель для двух нижних стоп-сигналов и еще один для третьего фонаря. Затем продолжите выполнять следующие шаги.

5. Если лампочки выглядят нормально, используйте цифровой мультиметр (DMM) для проверки напряжения в розетке:

• Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
• Попросите помощника нажать педаль тормоза.
• Если есть напряжение, скорее всего, у вас плохая лампочка. Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
• Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).
• Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
• При необходимости удалите коррозию с помощью проволочной щетки.

1. Чтобы проверить заземление в патроне лампы:

• Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
• Если лампочка загорается, отремонтируйте разъем заземления.
• Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.

Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео.

Стоп-сигналы могут выйти из строя, оставаясь включенным все время.

Предохранители под капотом

• Установите для мультиметра значение прозвонки или низкое значение по шкале в омах (сопротивление).
• Прикоснитесь одновременно щупами мультиметра к правой и левой ноге предохранителя.
• Вы должны услышать звуковой сигнал, если предохранитель находится в хорошем состоянии (если вы используете настройку ОМ), или близок к нулю Ом (без сопротивления), если вы используете шкалу Ом. Это значит, что у тебя хороший предохранитель. Если вы не слышите звуковой сигнал или ваш прибор показывает сопротивление бесконечности, предохранитель не годится.

1. Если вам необходимо заменить предохранитель, замените его другим с той же силой тока. Сила тока указана на корпусе предохранителя. Кроме того, если предохранитель перегорел, вам необходимо выяснить, из-за чего перегорел предохранитель. Вы можете иметь дело с коротким замыканием.

Предохранитель открывания багажника я как раз тоже недавно диоды поставил может правда в них дело ??

Стоп Сигналы на Форд Фьюжн не Горят в Чем Может Быть Причина

Добрый день всем!
Извиняюсь, если продублировал тему, но не нашел похожую.

Перестали работать все стоп сигналы, ни в фонарях, ни центральный. Проверил предохранители — все впорядке. Выкрутил одну лампу, посмотреть, спирали целые, а когда вкрутил на место еще и габарит перестал гореть . Кто-нибудь сталкивался с подобным?

И как давно у тебя в фарах стоп-сигналы стоят? 🙂 Уникальная машина.
Достойна музея.
Исправил.
А по делу что-нибудь можешь сказать?

Тоже думаю на концевик, записался к диллеру.

Исправил.
А по делу что-нибудь можешь сказать?

Тоже думаю на концевик, записался к диллеру.

концевик — это банально. могла еще «масса» пропасть, если она общая для всего
жгута задней проводки — то причина может быть в ней тоже.

Разобрался, дело было в предохранителе, заменил — подсветка заработала, стопы в норме. Номинал предохранителей не повышал, как-то сцыкотно. Вот тоже думал про КЗ, но что и где могло замкнуть не понятно. Если сгорели лампы то где-то был скачок по току, причем не хилый. Но предохранители были целы. Дело темное, свожу на диагностику, может там что скажут.

В момент сгорания лампочек может перегореть и предохранитель

Так он-то как раз и не сгорел в момент сгорания ламп, а сгорел после замены ламп тот предохранитель, который отвечает за подсветку приборной доски.

так а новые лампы то ты вкрутил в итоге? или не стал?
Бывает такой брак, как обрыв проводков в цоколе
или разрушение контакта внутри него.

———- Сообщение добавлено в 15:13 ———- Предыдущее сообщение добавлено в 15:09 ———-

вркутить новые лампы и собрать. Может заработать. Если нет — смотреть на контакты в патронах внимательно. Что-то может отошло или окислилось.

Сегодня тоже перестали гореть все стопы разом.
Возможные проблемы (просмотрев темы на форуме): предохранитель, «лягушка», перегорели лампы.

По пути домой заехал на рынок купил набор предохранителей и лампочки.
В итоге: замена предохранителей ничего не дала, вытащил-всунул контакты у «Лягушки» 0.
Заменил лампу в заднем фонаре и все заработало!
Старые лампы целы, нити накаливания обе целы, предохранитель цел -и одновременно перегорели все три штуки!

сегодня полчаса потерял пытаясь понять почему правый стоп не работает, а габарит в той же ячейке горит — потом обратил внимание что у лампы две нити накала и одна перегорела

подскажите пжлста, у меня такая хрень кгд нажимаешь на педаль тормоза загоается подсветка приборов и габаритные оги при этом стоп сигналы горят постояно при включенных габритах с левого выключателя, и потом ще робот не реагирует на переключения рыага, что можеь быть?

ситуация возникла после того как отъездил тридня по мокрому снегу, и плюс с капота вода стекала на разъем блока который находится за аккумулятором помоему с главным торрмозным рядом, да еще эта противная лампа неисправности коробки передач достает то горит то не горит., полная жо.

Омыватель лобового стекла

Предохранитель и реле стартера Питание подведено через предохранитель 45, смонтированный в салонной панели.
