Как Включить Обогрев Заднего Стекла ВАЗ 2105

Практически на всех моделях ВАЗ установлен обогрев заднего стекла, который сильно облегчает управление автомобиля, в особых условиях. Чаще всего, обогрев нужен в плохую, пасмурную погоду, когда заднее стекло запотевает от образующего конденсата, а также в зимний период, когда стекло покрывается обледенением.

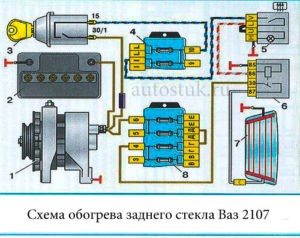

Принцип действия обогревателя довольно прост:

• на заднее стекло нанесена токопроводящая нить, определенного сопротивления, которая нагревается от прохождения по ней тока;
• напряжение питания, обеспечивают такие компоненты: проводка, реле, предохранитель и кнопка включения;

Такая схема используется на всех автомобилях ВАЗ (а также на большинстве иномарок), начиная с «классики» и заканчивая последними моделями.

Щиток приборов ВАЗ 2107 инжектор и карбюратор: описание, почему не работает

• неисправны кнопка (выключатель), реле, предохранитель обогрева заднего стекла
• повреждены провода
• окислены или плохо соединены наконечники
• отсоединился контакт от элемента обогрева стекла.

Ремонт ВАЗ 2107 (Жигули): Органы управления и контрольные приборы При других вариантах загрузки без превышения полезной массы нужно подбирать промежуточное положение рукоятки.

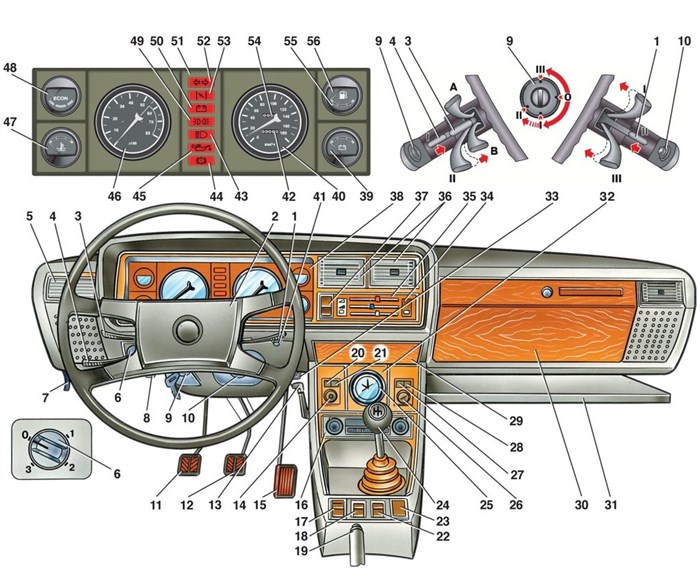

Органы управления и контрольные приборы Ваз 2107 Жигули

1 — рычаг переключателя стеклоочистителей и омывателей ветрового стекла и блок-фар. Находится под напряжением, если ключ в выключателе зажигания занимает положение I или III. При положении рычага:

Перемещением рычага на себя включается омыватель ветрового стекла, а если включен дальний свет фар, то одновременно включаются стеклоочистители и омыватели фар.

4 — рычаг переключателя света фар. При нажатии на переключатель 17 наружного освещения до второго фиксированного положения и если ключ в выключателе зажигания находится при этом в положении I или III, а рычаг переключателя — в положении:

Дальний свет фар также можно включить и при выключенном наружном ос-вещении путем перемещения рычага на себя вдоль рулевой колонки. После снятия нагрузки рычаг возвращается в исходное положение.

В вариантном исполнении, если установлен выключатель наружного освещения, переключатель света фар имеет три положения:

6 — гидрокорректор фар. Вращением рукоятки в зависимости от загрузки автомобиля корректируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта. Положения рукоятки означают:

III («стоянка») — зажигание выключено, при вынутом ключе срабатывает механизм блокировки вала рулевого управления (противоугонное устройство). Для выключения противоугонного устройства необходимо вставить ключ в выключатель зажигания и, слегка повертывая рулевое колесо вправо-влево, перевести ключ в положение «0».

10 — выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

14 — выключатель (реостат) освещения приборов. Находится под напряжением при включенном наружном освещении. Вращением рукоятки включается освещение приборов и регулируется их яркость.

17 — переключатель наружного освещения. При нажатии на верхнее плечо клавиши до первого фиксированного положения включаются габаритные огни и фонари освещения номерного знака, а до второго — дополнительно ставятся под напряжение цепи фар.

18 — выключатель задних противотуманных огней. Огни в задних фонарях включаются в условиях ограниченной видимости (снег, туман и т.д.) нажатием на верхнее плечо клавиши при включенном свете фар. При этом лампа в самой клавише сигнализирует о включении огней и одновременно подсвечивает клавишу.

19 — рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение необходимо нажать на кнопку в торце рукоятки рычага.

В случае крайней необходимости стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания, либо использовать его одновременно с рабочими тормозами.

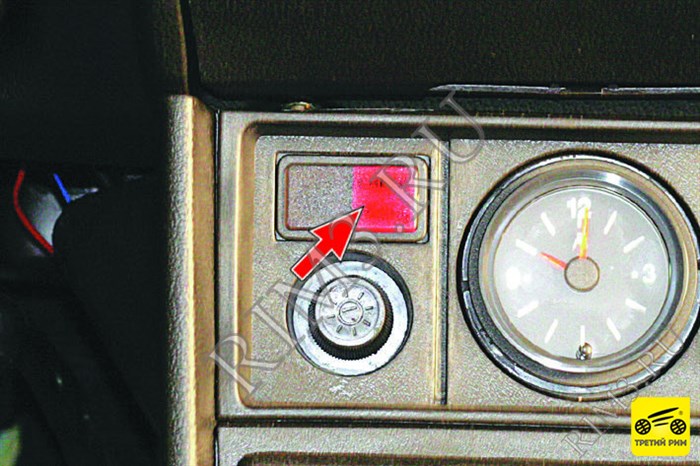

Кнопка включения обогрева заднего стекла ваз 2107 — Все о Лада Гранта

Блок предохранителей и реле ВАЗ 2107 Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Причины неполадок

• Если кнопка включения не загорается, а стекло не отпотевает, то, вероятнее всего, вышло из строя управление включения реле обогрева. В таком случае следует проверить, есть ли на нем напряжение.

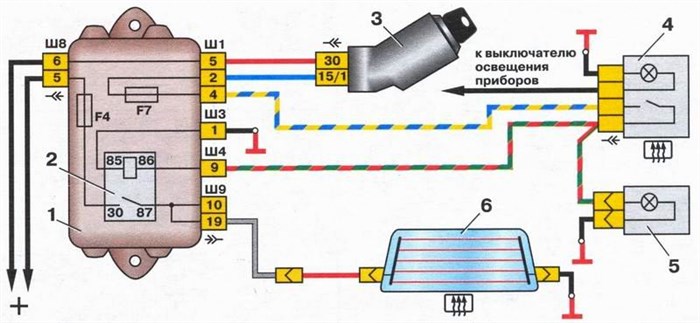

• Если стекло также не оттаивает, и кнопка не светится, то, предположительно, не работает управление включением реле обогрева. Схема поможет вам продиагностировать напряжение управления и массу, обозначенные на реле как 85 и 86 и провода под номерами 1, 2, 4, 9, предохранитель F7, кнопку включения.
• Если обогрев заднего стекла не работает, а контрольная лампочка на приборной панели горит, то, стоит проверить питание у проводов под цифрами 5, 19, 30, предохранитель F4 и в рабочем ли состоянии элемент обогрева.
• Если при включении этой функции, стекло проясняется неравномерно – значит, что некоторые нити, проводящие ток, были повреждены. В таком случае схема больше не нужна. Ниже будет рассказано, как решить эту проблему.

Разрыв нитей чаще всего происходит, когда водитель слишком усердно очищает заднее стекло скребком от снега и льда. Но устранить такую неполадку очень легко: необходимо приобрести в магазине запчастей специальный набор для ремонта контактов обогревателя заднего стекла ВАЗ 2107. Его стоимость составляет примерно 400 рублей.

Перед работой обязательно обезжирьте стекло спиртом, нанесите токопроводящую пасту точно по прилагающемуся трафарету и оставьте высыхать. Чаще всего включать обогрев заднего стекла можно уже через сутки после ремонта. Несмотря на то, что алгоритм действий всегда примерно один, внимательно читайте инструкцию и четко соблюдайте последовательность этапов работы.

Ваз 2107 ремонт обогрева заднего стекла

Диагностика нитей обогревателя вольтметром

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Чаще всего, обогрев нужен в плохую, пасмурную погоду, когда заднее стекло запотевает от образующего конденсата, а также в зимний период, когда стекло покрывается обледенением. ОРГАНЫ УПРАВЛЕНИЯ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Шаг 14

1. Для того, чтобы не были повреждены нагревательные нити острыми наконечниками щупов, требуется обернуть кусочками фольги щупы измерительного устройства (вольтметр или мультиметр в положении «В»).
2. Повернуть ключ замка зажигания и включить тумблер обогрева заднего стекла.
3. Один щуп измерительного устройства надо подсоединить к плюсовому проводу, второй — к середине провода (смотрите рисунок).
4. Значение в вольтах должно быть 6. Если показывает 6 В, то нити обогревателя рабочие.
5. Если значение на приборе высвечивает 12 В, то нить оборвана между этими двумя точками.
6. Если на экранчике видно 10 В, то обрыв нити от срединной точки до минусовой.
7. Дальше надо переместить щупы направо, из срединной точки на правую вертикальную полосу (минус), из «плюса» в середину. Если на этом участке измеритель показывает от 0 до 5 В, то этот участок цепи имеет порыв.
