Почему дергается стрелка тахометра на холостом ходу (плавают обороты)?

Плавающие обороты следует отличать от перебоев в работе, связанных с нарушением горения топливовоздушной смеси в одном либо нескольких цилиндрах. В нашем случае двигатель работает ровно, но стрелка тахометра дергается. Рассмотрим, почему плавают обороты на холостом ходу и что делать водителю, чтобы самостоятельно определить причину неисправности.

В случае значительной негерметичности впускного тракта в системе с ДАД + ДТВ возникает ситуация, когда двигатель самопроизвольно раскручивается до 1500-2500 об./мин, после чего обороты резко падают на 700-900/мин. Поскольку характер скачков на графике имеет пилообразную форму, часто в таком случае говорят, что контроллер «пилит» холостой ход.

Как подключить тахометр на ВАЗ-2109 карбюратор: схема

• плавают обороты двигателя;
• двигатель глохнет на ходу при выключении передачи;
• мотор работает неустойчиво и может заглохнуть при включении кондиционера, мощных электрических потребителей;
• отсутствие прогревочных оборотов (1100-1300 об./мин);
• при резком сбросе газа обороты медленно опускаются, зависают.

Не работает тахометр ваз 2109 Именно миллиамперметр, прибор, имеющий шкалу с полным отклонением стрелки от одной до сотни тысячных долей ампера, устанавливался на приборный щиток и градуировался в оборотах в минуту.

Тахометры разделяют на цифровые и аналоговые

Аналоговые тахометры — довольно простой и надежный прибор измерения. Конструкция разрабатывалась с учетом многолетнего опыта и с применением современных технологий производства.

Современный тахометр состоит из следующих деталей и конструктивных частей:

• базовая микросхема;
• электромагнитная катушка с экранированной обмоткой;
• кабеля отбора показателей с коленчатого вала;
• тарированная шкала;
• стрелка указателя.

Принцип действия тахометра основывается на передаче сигнала от вала по кабелям на микросхему, которая обеспечивает перемещение стрелки по шкале. Отбор сигнала может выполнятся непосредственно от вала, от генератора машины или от других валов отбора мощности с соответствующим коэффициентом преобразования исходного сигнала.

Прыгает стрелка тахометра: причины, поиск неисправности, что делать, пошаговая инструкция решения проблемы

1. Необходимо проверить лампу «Check» на приборной доске, если она не загорается, то, скорее всего, диагностика системы не определит поломку.
2. Необходимо выполнит проверку электропроводки. Протестировать нужно уровень напряжения на проводе плюс и минус, проверить состояние соединений. Также обязательно следует выполнить проверку массы, так как этот момент часто упускают. Особенно если другие приборы или оборудование функционируют некорректно.
3. Необходимо проверить состояние контактов трамблера, может это причина тог что тахометр не работает. Также следует проверить конденсатор на крышке трамблера, его могло пробить в процессе эксплуатации (частая причина выхода из строя тахометра).
4. Проверьте цепи системы зажигания, ее неисправность тоже может вызвать проблемы в работе тахометра.
5. Если дергается стрелка тахометра после проведения ремонта или замены прибора, то его надо настроить. Отрегулируйте положение самого прибора, положение нуля, качество подключения, проведите регулировку тумблером на задней части прибора.
6. Если дергается стрелка тахометра при достижении высоких оборотов, то это отличительная черта поломки коммутатора, который следует заменить.

Что делать, если стрелка тахометра прыгает В основе работы устройства используется электронный принцип. Сигнал от коленвала передается посредством проводов на микросхему, благодаря которой стрелка движется по циферблату. Информация может сниматься непосредственно с вала, с генератора или с других валов отбора мощности. При этом исходный сигнал преобразуется с определенным коэффициентом.

Стрелка тахометра дергается — причины

В некоторых случаях определить почему прыгает стрелка тахометра автомобилист может самостоятельно. Для этого обращают внимание на работу силового агрегата. Если стрелка прыгает при изменении числа оборотов, значит изделие исправно. Можно подключить заведомо рабочий прибор. Если показания не изменились, значит нарушена работа систем двигателя внутреннего сгорания.

Неисправность непосредственно тахометра

Если стрелка тахометра прыгает, сбрасывают его показатели. Для этого нажимают кнопку на задней панели.

Существует несколько неисправностей при которых стрелка прыгает:

• перегорание провода, в результате электрические импульсы подаются нестабильно;
• окисления на контактах соединения с электропроводкой;
• нарушение работоспособности катушки;
• подклинивание стрелки.

При наличии неисправностей тахометра заменяют его заведомо рабочим. После этого прибор будет работать в нормальном режиме.

Неполадки двигателя и его систем

Если стрелка прыгает на рабочем тахометре, выявляют причины неисправности двигателя внутреннего сгорания. Для этого проводят ряд диагностических мероприятий. Силовая установка работает неустойчиво по нескольким причинам.

Неисправна катушка зажигания

Поломка возникает на карбюраторных и инжекторных двигателях. Признаком нарушения в работе катушки может быть наличие масляных подтеков. Их появлению способствует перегрев детали.

При проверке осматривают изделие на предмет наличия трещин на изоляторе. Если изолирующий материал треснут, искра периодически пробивает на корпус детали. При этом система зажигания работает нестабильно и стрелка тахометра прыгает.

Точно диагностировать неисправность катушки зажигания можно с использованием специализированного оборудования. Потребуется обратиться на станцию технического обслуживания. Самостоятельно можно заменить деталь заведомо рабочей.

Поломка ТНВД

В дизельных агрегатах топливо подается в рабочие цилиндры под высоким давлением. Неправильная работа топливного насоса высокого давления приведет к тому, что стрелка тахометра будет прыгать.

Для диагностики деталей ТНВД используют стенд. Самостоятельная настройка узла без применения оборудования невозможна.

В некоторых случаях причиной того, что стрелка тахометра прыгает, может быть засор топливных форсунок. Такая неисправность чаще случается на дизельных и инжекторных моторах.

Дизель дымит синим или сизым дымом — узнать причины поломки и как это исправить можно из нашей статьи по ссылке.

Пробой бронепровода

Искра от распределителя зажигания к свече подается по бронепроводу. Нарушение целостности его изоляции приводит к пробою искры на массу.

Плавают обороты на холостом ходу: основные причины и устранение неисправностей

1. При работающем силовом агрегате на катушку подаются электрические импульсы.
2. Вокруг катушки образуется магнитное поле.
3. Под действием магнитного поля стрелка смещается.

Что делать, если стрелка тахометра прыгает? Для выявления неисправности выкручивают все свечи и проводят визуальный осмотр. На неправильно работающей детали будет блестящий налет черного цвета. Потребуется замена вышедшей из строя свечи зажигания.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится так:

1. Сначала выбирается место, где будет стоять прибор, после чего кабель от него надо вывести в моторный отсек.
2. Перед тем, как выполнить подключение тахометра ВАЗ 2109, необходимо распределить проводку. Вывод +12 вольт соединяется с катушкой (контактом Б, сигнал — с контактом К), а «-» — с массой авто, причем массу необходимо надежно зафиксировать. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
3. После распределения проводов их необходимо подключить. Для подключения провода массы желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
4. Для диагностики работоспособности устройства нужно включить зажигание и завести машину. При нормальной работе двигателя на холостых оборотах стрелка на шкале прибора будет держаться в районе 750-850 об. Если прибор дополнительно оснащен функцией вольтметра, можно проверить и ее — при выборе данной опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если АКБ работает в нормальном режиме, этот параметр должен составлять примерно 11-12 вольт.

Схема подключения девайса
Загрузка …

Прыгает стрелка тахометра при включении зажигания и на холостых оборотах

• при запуске силового агрегата или во время езды стрелка прибора может начать прыгать;
• при работе двигателя стрелка на шкале показывает на ноль.

Неисправности дроссельной заслонки Датчик должен выдавать напряжение от 4 до 15 вольт, в зависимости от частоты вращения коленчатого вала.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут. И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов.

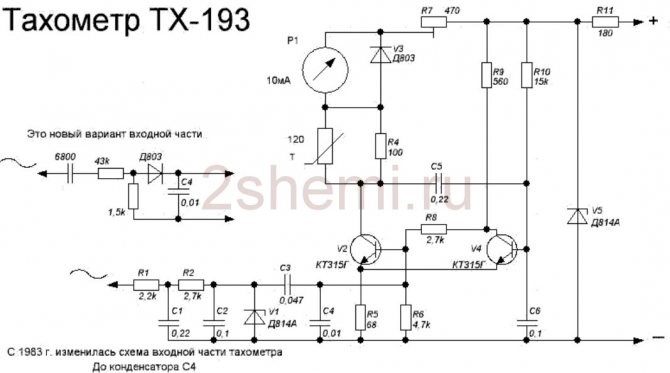

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Распространенные места подсоса воздуха

Можно ли самостоятельно найти причину плавающих оборотов?

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

На автомобилях японского производства при поиске неисправностей уделите внимание системе вакуумных клапанов, участвующих в регулировке прогревочных оборотов и открытии каналов добавочного воздуха. Поэтому стрелка тахометра перемещается в соответственном направлении, если при работе двигателя указатель оборотов не реагирует значит не работает тахометр. Схема подключения тахометра ВАЗ По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Пробой бронепровода

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка, у которой обмотка экранированная;
• кабеля для передачи информации с коленчатого вала.

Тахометр на автомобиле: виды и особенности Категорически запрещено чистить внутреннюю часть дросселя металлическими щетками, острыми предметами. Лучше всего для промывки использовать специальные очистители карбюратора в аэрозольных баллончиках.

Проверка

Проверка системы подсчета оборотов должна выполняться поочередно. Начинать ее лучше с проверки катушки зажигания, именно она отвечает за работу этого устройства в первую очередь.

Катушка

Данный элемент является катушкой индуктивности. Ее задача преобразовать электрическое напряжение в импульс определенной величины и значения. На элементе 2 контакта.

1. Контакт «Б» является входом «+» от аккумулятора. Этот контакт является началом первичной обмотки катушки индуктивности.
2. Контакт «К» является отводящим для контроллера.
3. Центральный контакт необходим для подачи искры на свечи зажигания.

Для проверки катушки понадобится мультиметр. Проверка проводится следующим образом:

1. Мультметр переключить в режим замера электрического сопротивления.
2. Красный измерительный щуп соединяется с контактом «Б».
3. Черный измерительный щуп соединяется с контактом «К».
4. Сопротивление первичной обмотки должно варьироваться в пределах 3–3.5 Ом.

При наличии более низких данных, устройство можно признать неисправным. Далее проверяется вторичная обмотка.

1. Тестер переводится в режим замера сопротивления.
2. Красный контрольный щуп соединяется с контактом «Б» на катушке.
3. Черный измерительный щуп соединяется с центральным выходом.
4. Рабочее сопротивление должно быть в пределах от 5.4 до 9.2 кОм

Любые отклонения считаются неисправностью. Далее проверяется наличие короткого замыкания:

1. Мультиметр необходимо перевести в режим прозвонки.
2. Красный измерительный щуп соединяется с контактом «Б».
3. Черный измерительный щуп соединяется с корпусом устройства.

Отсутствие сигнала от тестера укажет на целостность обмотки, и отсутствие короткого замыкания между контактом «Б» и корпусом. Аналогичным способом проверяется контакт «К» и центральный выход. Отсутствие зуммера от тестера укажет на целостность всех обмоток. Также стоит визуально осмотреть катушку на наличие вмятин и трещин. Любые повреждения могут нарушить работу устройства.

Проверка напряжения

Напряжение играет большую роль для системы зажигания. Для проверки стоит завести двигатель. Далее необходимо:

1. Перевести тестер в режим замера постоянного напряжения.
2. Красный щуп соединить с клеммой «+» аккумулятора.
3. Черный контрольный щуп соединить с клеммой «минус».

Напряжение заряда генератора должно составлять от 13 до 15 вольт. Далее необходимо подключить красный измерительный щуп тестера к контакту «Б» на катушке зажигания. Наличие напряжения укажет на целостность проводки.

Трамблер

Также важный элемент. От него тахометр и получает электрические импульсы. Контакторы могут быль электронными и механическими. Проверка механического устройства сводится к чистке самого контакта и установке зазора между прерывателем. При прокручивании стартера на контактах должна возникнуть искра.

Схема подключения тахометра ВАЗ-2110

1. Наличие короткого замыкания в цепи катушки зажигания.
2. Неправильное распределение искры коммутатором.
3. Пробой изоляции или обрыв центрального провода.
4. Недостаточный заряд аккумулятора.

Подсос неучтенного воздуха Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.
